สอนการเชื่อมต่อ HMI IN1073 กับ PLC LX3V แบรนด์ WECON

สอนการเชื่อมต่อ HMI IN1073 กับ PLC LX3V แบรนด์ WECON แบบครบขั้นตอน

(WECON HMI IN1073 link with LX3V PLC Setup Tutorial)

ในบทความนี้เราจะมาแนะนำการสร้างโปรเจคและใช้งานเบื้องต้น PLC LX3V เชื่อมต่อกับ HMI IN1073 ซึ่งเป็น PLC และ HMI เซ็ตยอดนิยม มีราคาถูกแต่ใช้งานได้จริงในอุตสาหกรรม ทนทาน ลดต้นทุนการผลิตระบบอัตโนมัติและเครื่องจักรให้กับลูกค้ามานักต่อนัก

เราจึงอยากมาแนะนำการตั้งค่าทุกขั้นตอนให้กับมือใหม่ที่สนใจนำไปทดลองใช้ให้เริ่มต้นใช้งานได้อย่างง่าย เรามาเริ่มกันเลย

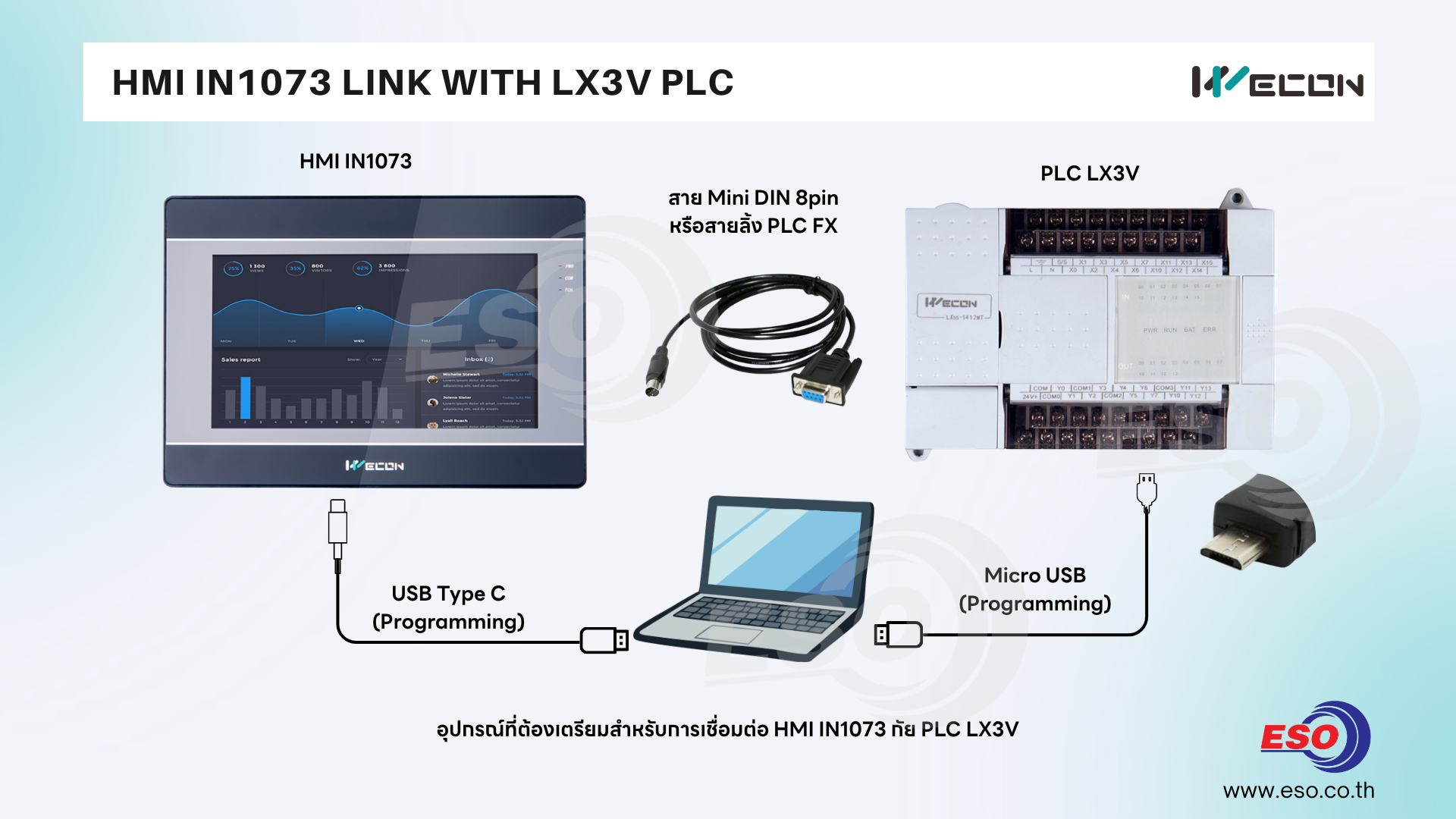

ก่อนอื่นนั้นผู้ใช้งานจะต้องเตรียมอะไรบ้าง

1. PC / Computer สำหรับออกแบบโปรแกรม

2. PLC LX3V/LX3VP

3. HMI IN1073

4. สาย USB Type C สำหรับดาวน์โหลดโปรแกรม HMI

5. สาย Micro USB สำหรับดาวน์โหลดโปรแกรม PLC

6. สาย Mini din 8 pin หรือสาย ลิ้ง PLC FX Series สำหรับเชื่อมต่อ PLC กับ HMI

7. ซอฟท์แวร์ PI Studio สำหรับออกแบบโปรแกรม HMI WECON

8. ซอฟท์แวร์ PLC Editor V1 หรือ V2 สำหรับออกแบบโปรแกรม PLC WECON

ท่านสามารถดาวน์โหลดซอฟท์แวร์ PI Studio V10 ได้ที่ลิ้งด้านล่างนี้

https://docs.we-con.com.cn/bin/view/PIStudio/Download/3%20Software/

ท่านสามารถดาวน์โหลดซอฟท์แวร์ PLC Editor ได้ที่ลิ้งด้านล่างนี้

https://docs.we-con.com.cn/bin/view/LX6/Download/02%20Software/

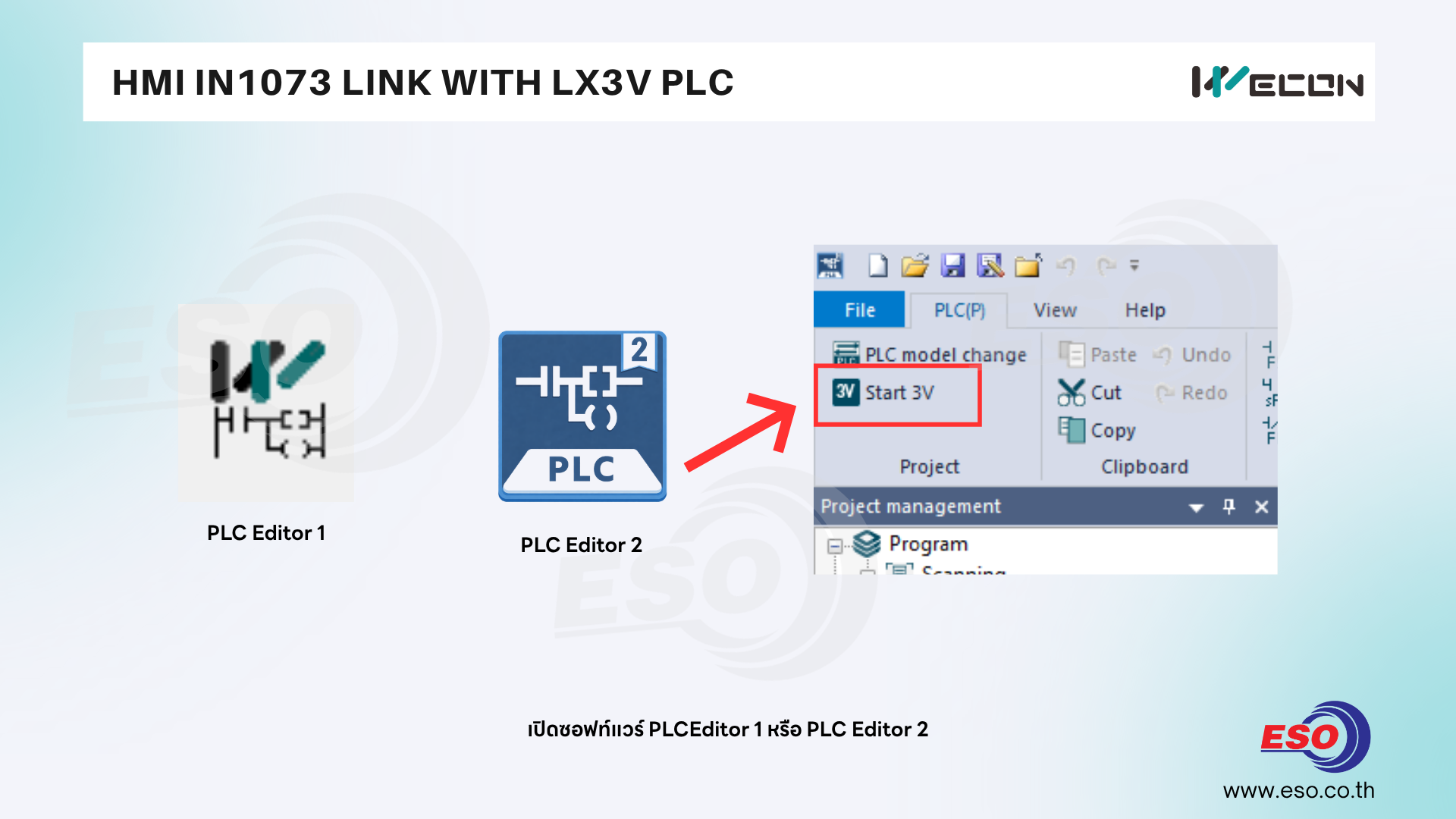

1. เรามาเริ่มกันที่การเขียนโปรแกรม PLC กันก่อน โดยให้ผู้ใช้งานเปิดโปรแกรม PLC Editor 1 หรือ 2 ขึ้นมา
โดยปกติ PLC LX3V Series จะใช้ PLC Editor V1 เป็นหลัก แต่ใครจะติดตั้ง PLC Editor V2 ไปเลยก็ไม่ผิดเพราะมันจะฝัง PLC Editor V1 มาให้อยู่แล้ว

หากใครใช้โปรแกรม PLC Editor V2 ให้กดคลิกไปที่ Start 3V ที่มุมซ้ายบนของเมนูบาร์ โปรแกรมจะเปิดซอฟท์แวร์ PLC Editor V1 มาให้อัตโนมัติ

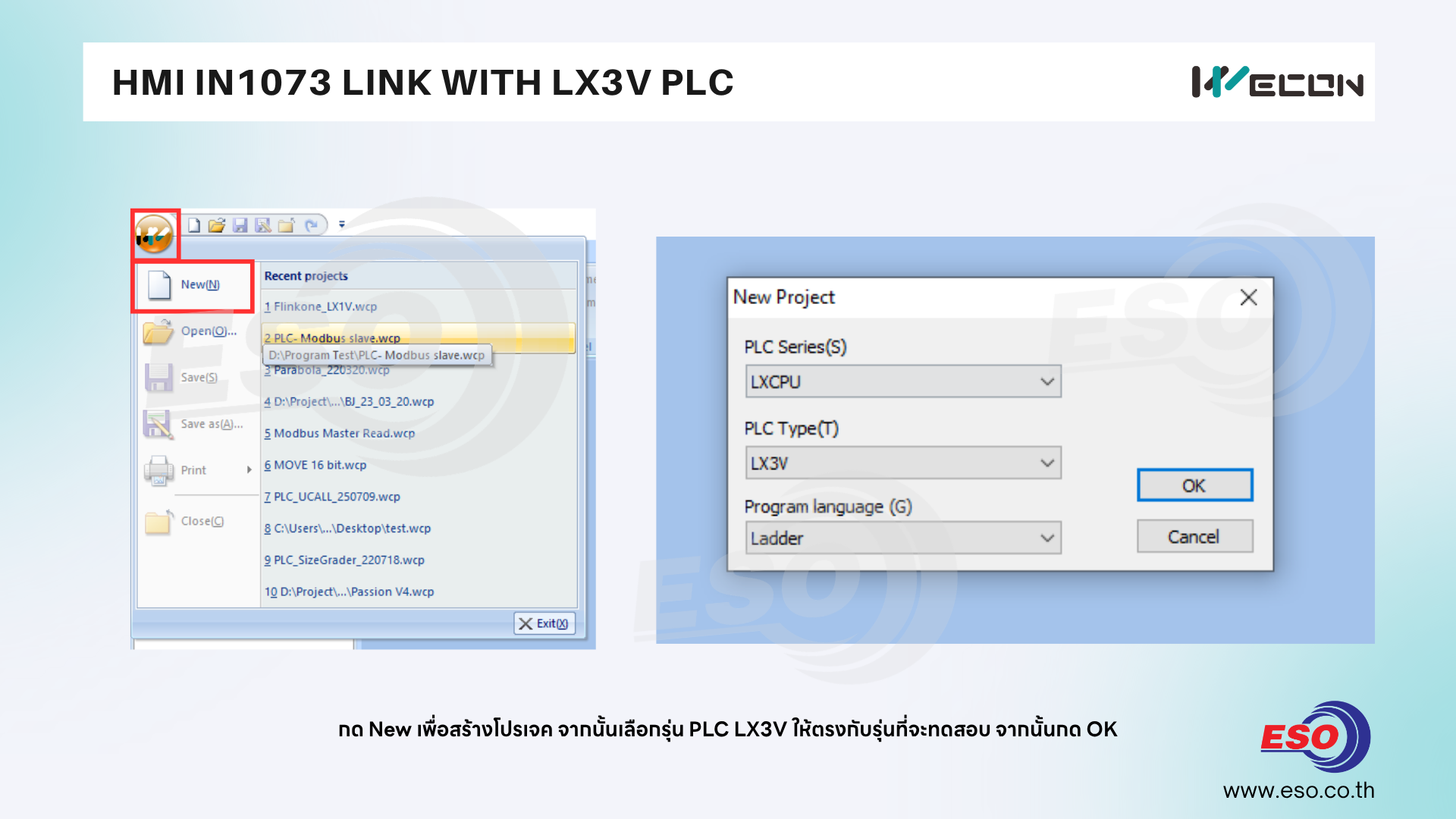

2. กด New เพื่อสร้างโปรเจค จากนั้นเลือกรุ่น PLC LX3V ให้ตรงกับรุ่นที่จะทดสอบ จากนั้นกด OK

ใครจะใช้ PLC LX3VP หรือ LX5S/LX5V Series ก็ใช้หลักการเดียวกัน

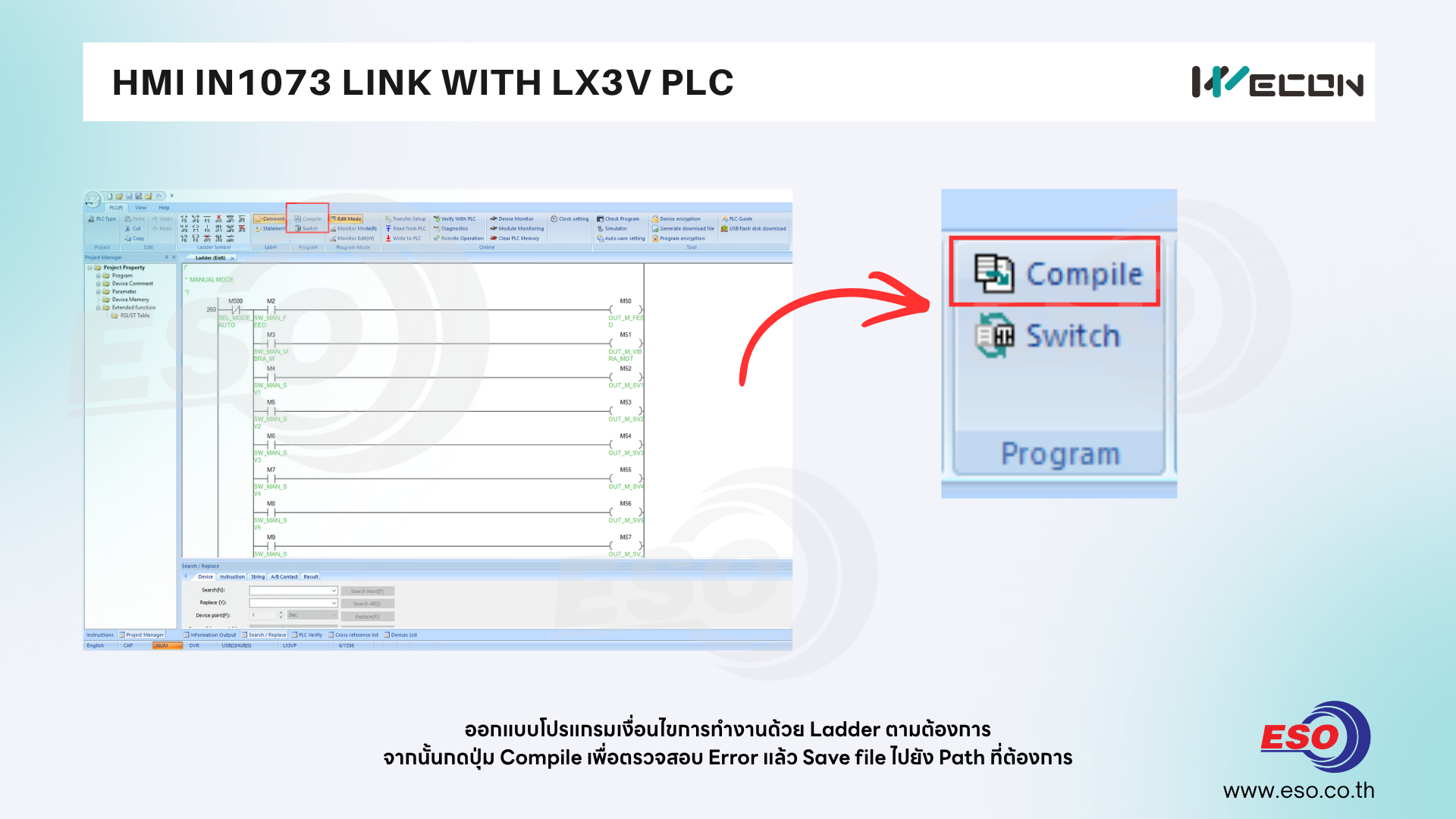

3. ออกแบบโปรแกรมเงื่อนไขการทำงานด้วย Ladder ตามต้องการ
จากนั้นกดปุ่ม Compile เพื่อตรวจสอบ Error แล้ว Save file ไปยัง Path ที่ต้องการ

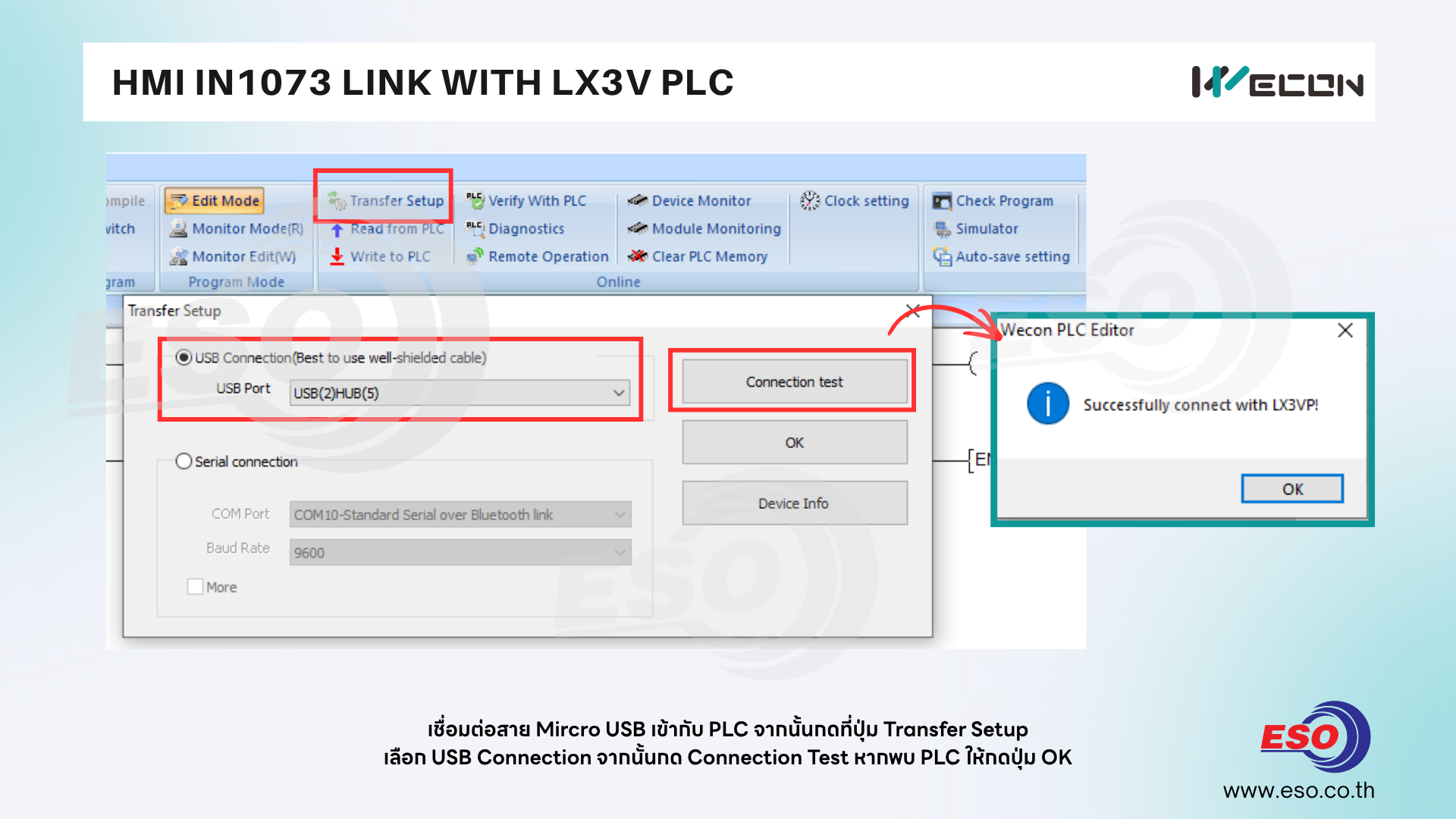

4. เชื่อมต่อสาย Mircro USB เข้ากับ PLC จากนั้นกดที่ปุ่ม Transfer Setup
เลือก USB Connection จากนั้นกด Connection Test หากคอมพิวเตอร์สามารถเชื่อมต่อกับ PLC ได้ โปรแกรมจะแสดงหน้าต่าง Successfully connect with LX3V  จากนั้นให้กดปุ่ม OK

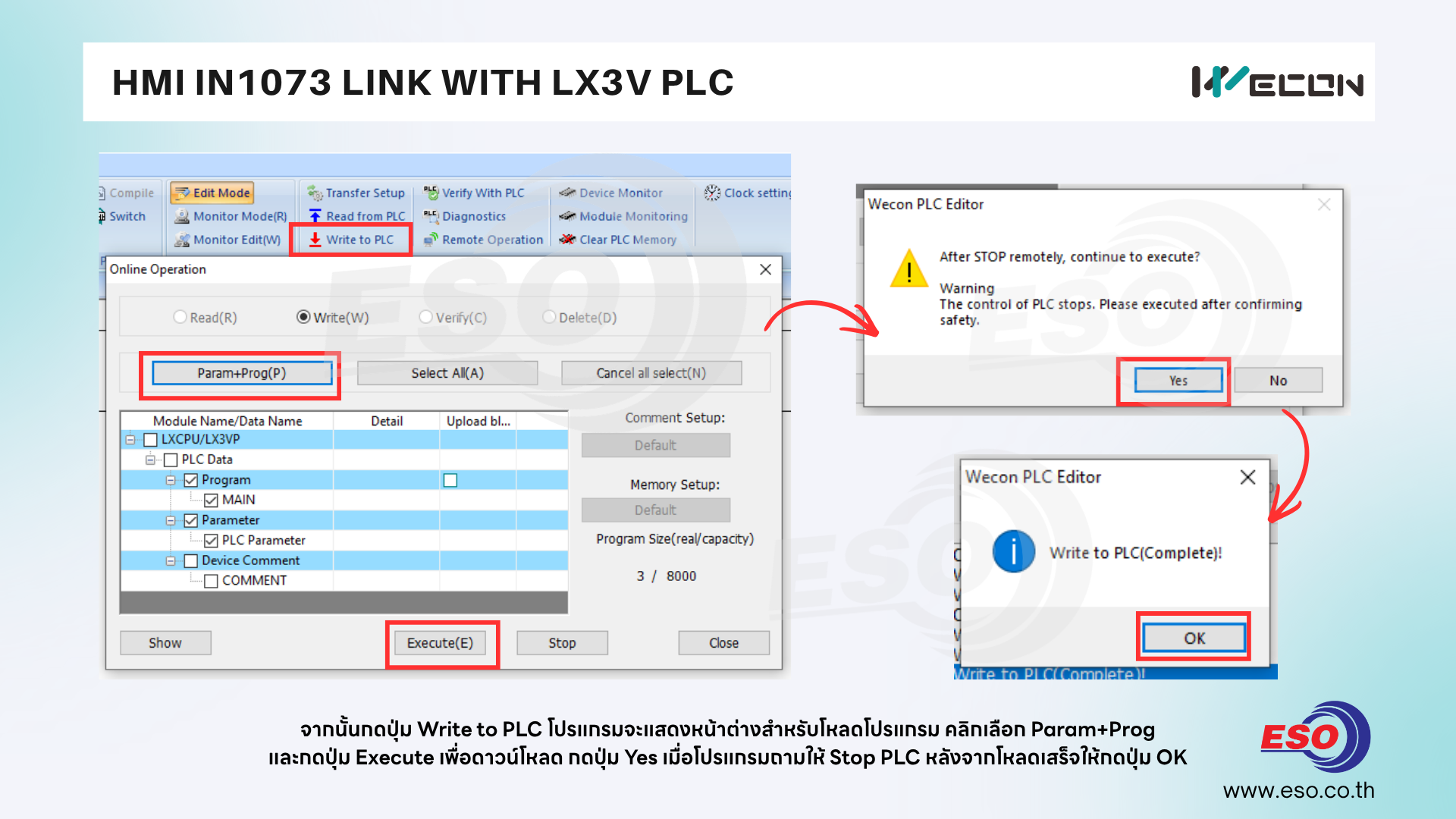

5. จากนั้นกดปุ่ม Write to PLC โปรแกรมจะแสดงหน้าต่างสำหรับโหลดโปรแกรม คลิกเลือก Param+Prog เพื่อโหลดทั้งพารามิเตอร์และโปรแกรมในครั้งแรก

และกดปุ่ม Execute เพื่อเริ่มทำการดาวน์โหลดโปรแกรมไปยัง PLC จากนั้นกดปุ่ม Yes เมื่อโปรแกรมถามให้ Stop PLC ก่อนโหลดโปรแกรม หลังจากโหลดเสร็จซอฟท์แวร์แสดงหน้าต่าง Complete แล้วให้กดปุ่ม OK

6. หลังจากเราทำการเขียนโปรแกรม PLC เสร็จแล้ว

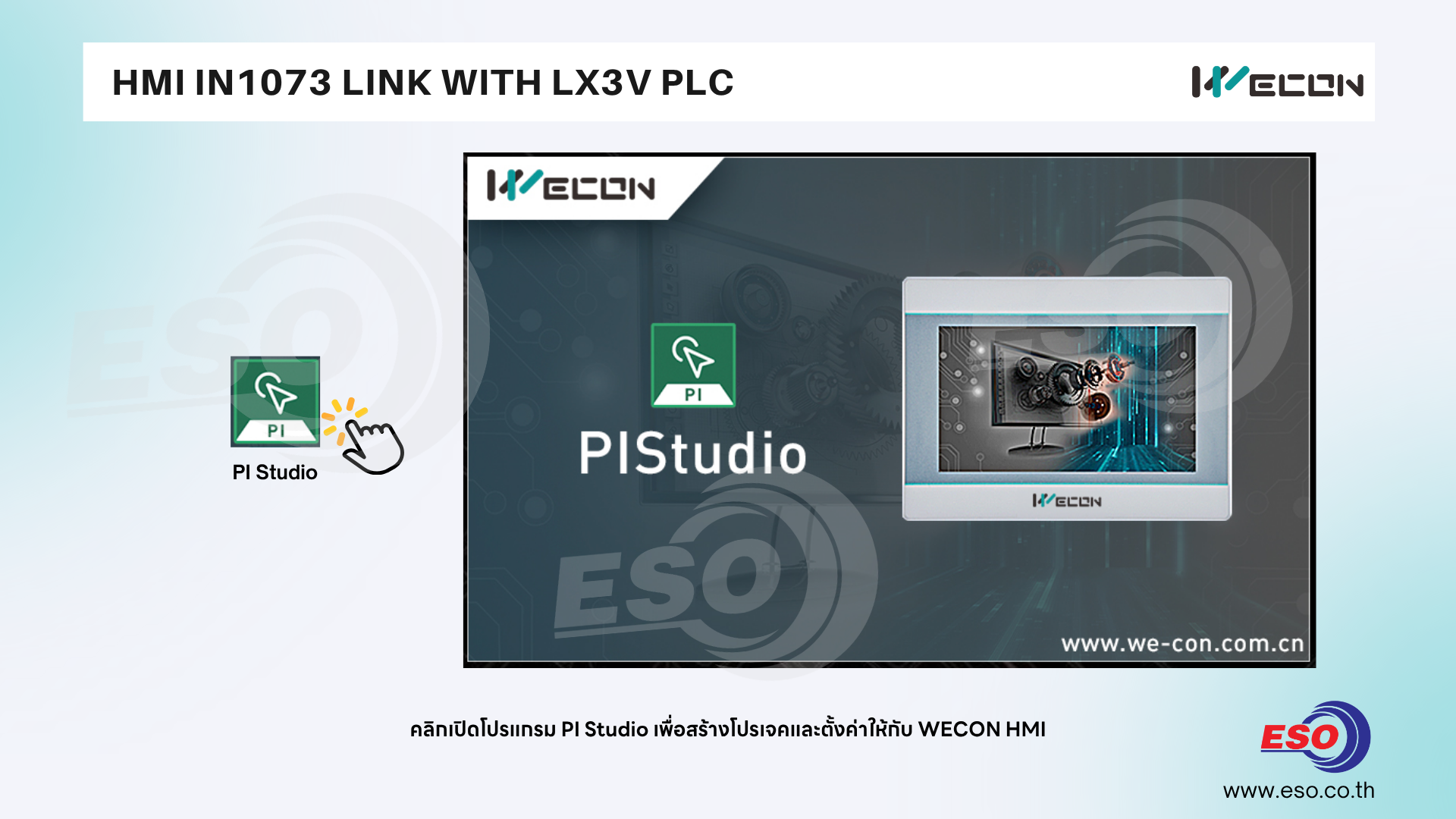

คลิกเปิดโปรแกรม PI Studio เพื่อสร้างโปรเจคและตั้งค่าให้กับ WECON HMI

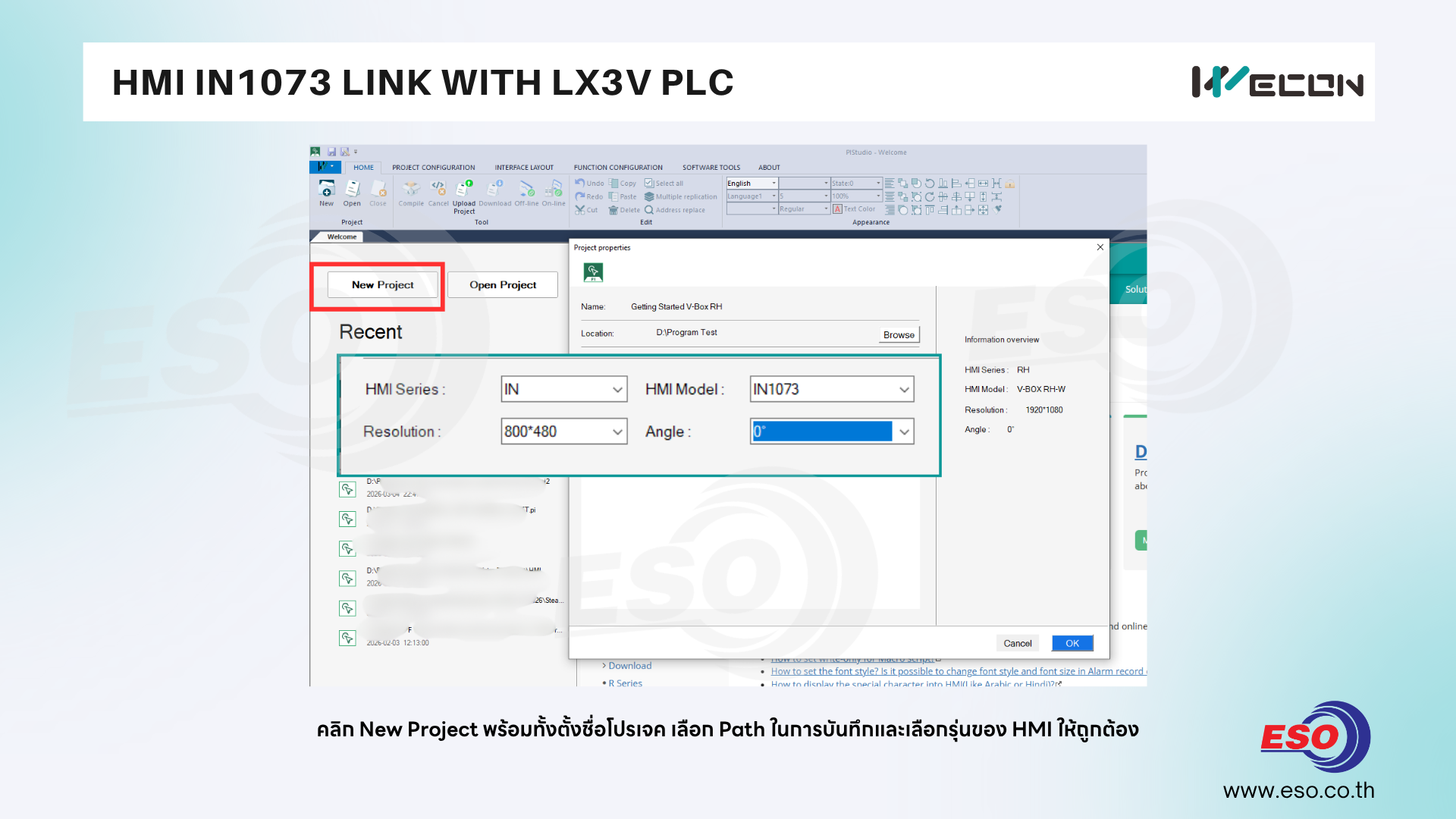

7. คลิก New Project พร้อมทั้งตั้งชื่อโปรเจค และเลือก Path ในการบันทึกและเลือกรุ่นของ

HMI Series = IN  , HMI Model = IN1073 จากนั้นกดปุ่ม OK เพื่อสร้างโปรเจค

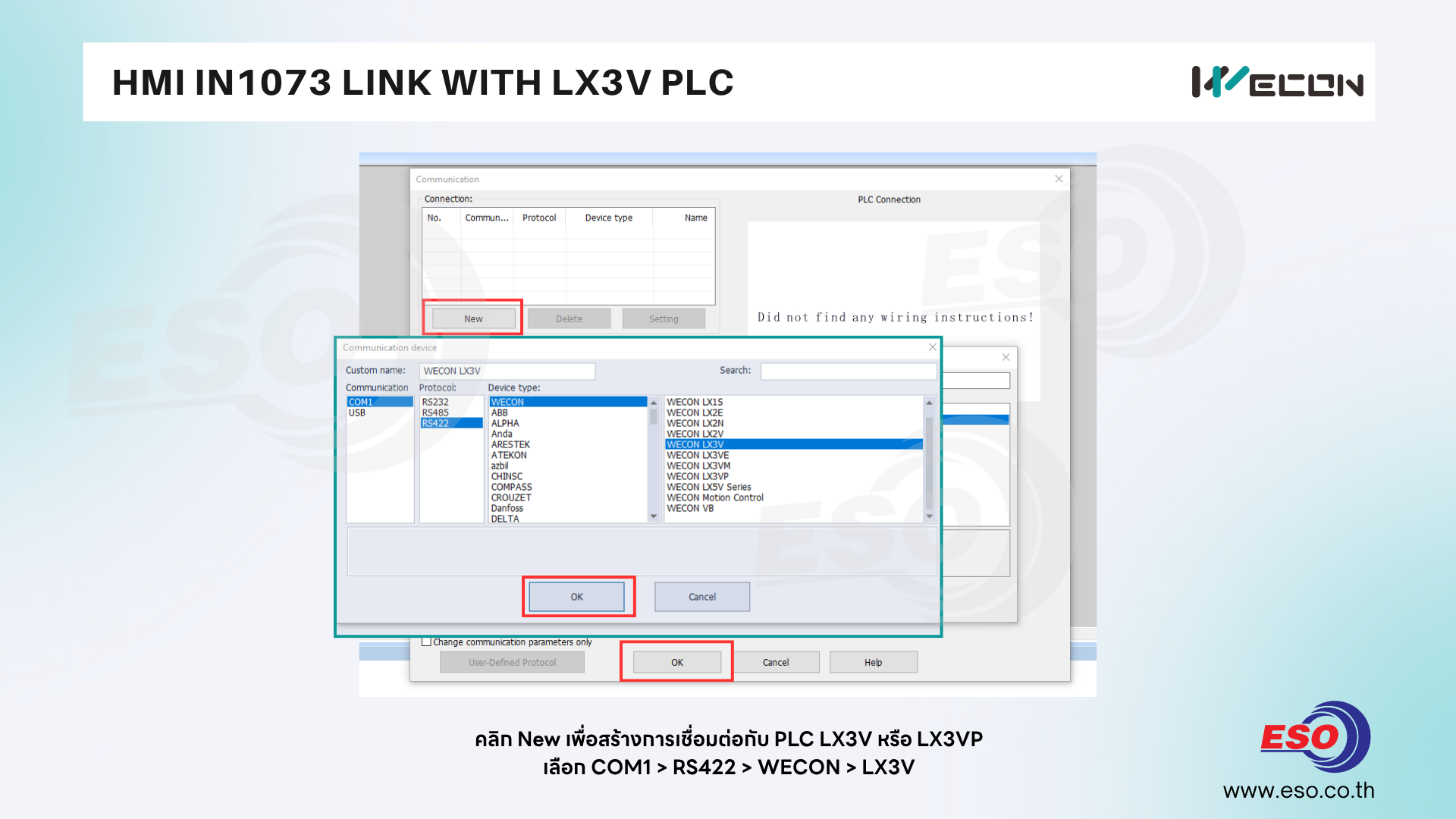

8. คลิก New เพื่อสร้างการเชื่อมต่อกับ PLC LX3V หรือ LX3VP

เลือก COM1 > RS422 > WECON > LX3V  จากนั้นกดปุ่ม OK เพื่อสร้าง Connection

Noted : ในส่วนนี้เราสามารถประยุกต์ไปลิ้งใช้งานกับ PLC Mitsubishi FX Series ได้ซึ่งใช้สายเชื่อมต่อชนิดเดียวกันและใช้พารามิเตอร์พื้นฐานเดียวกันกับ WECON PLC เพียงแค่ผู้ใช้งานเลือก COM1 > RS422 > MITSUBISHI > MITSUBISHI FX

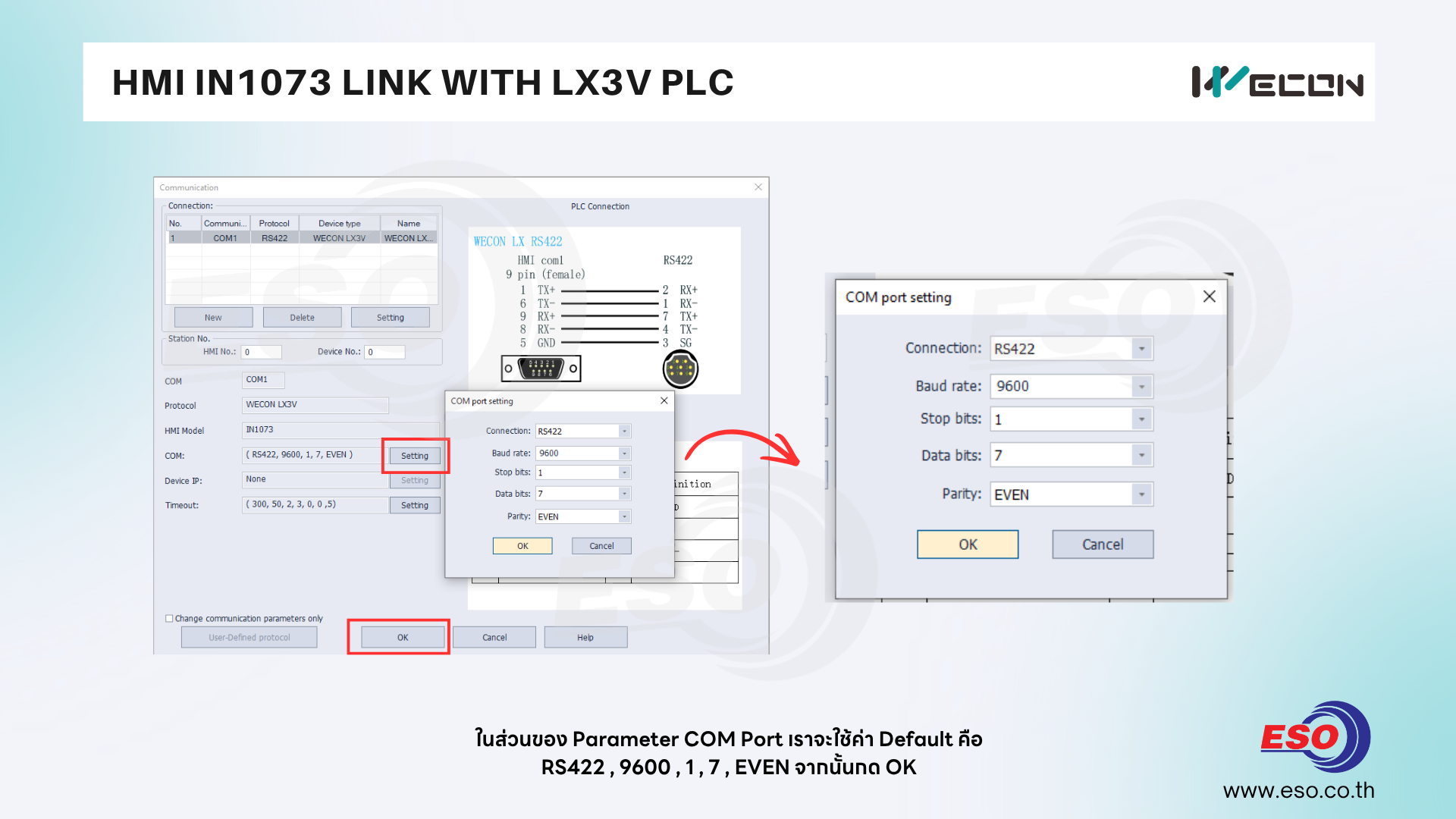

9. ในส่วนของ Parameter COM Port เราจะใช้ค่า Default คือ

RS422 , Baudrate 9600 , Stop bit 1 , Data bit 7 , Parity EVEN จากนั้นกด OK

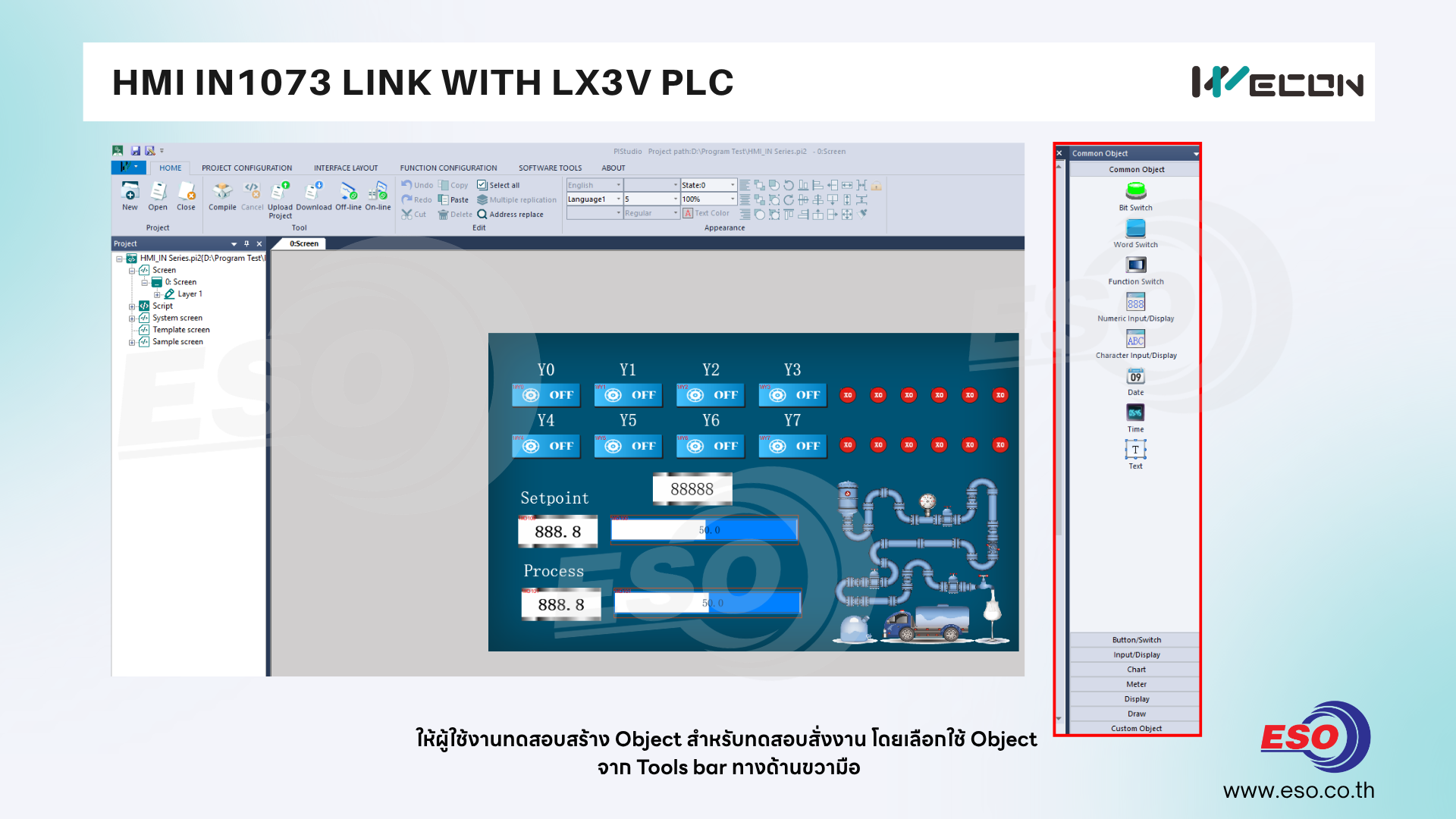

10. ให้ผู้ใช้งานทดสอบสร้าง Object สำหรับทดสอบสั่งงาน โดยเลือกใช้ Object จาก Tools bar ทางด้านขวามือ

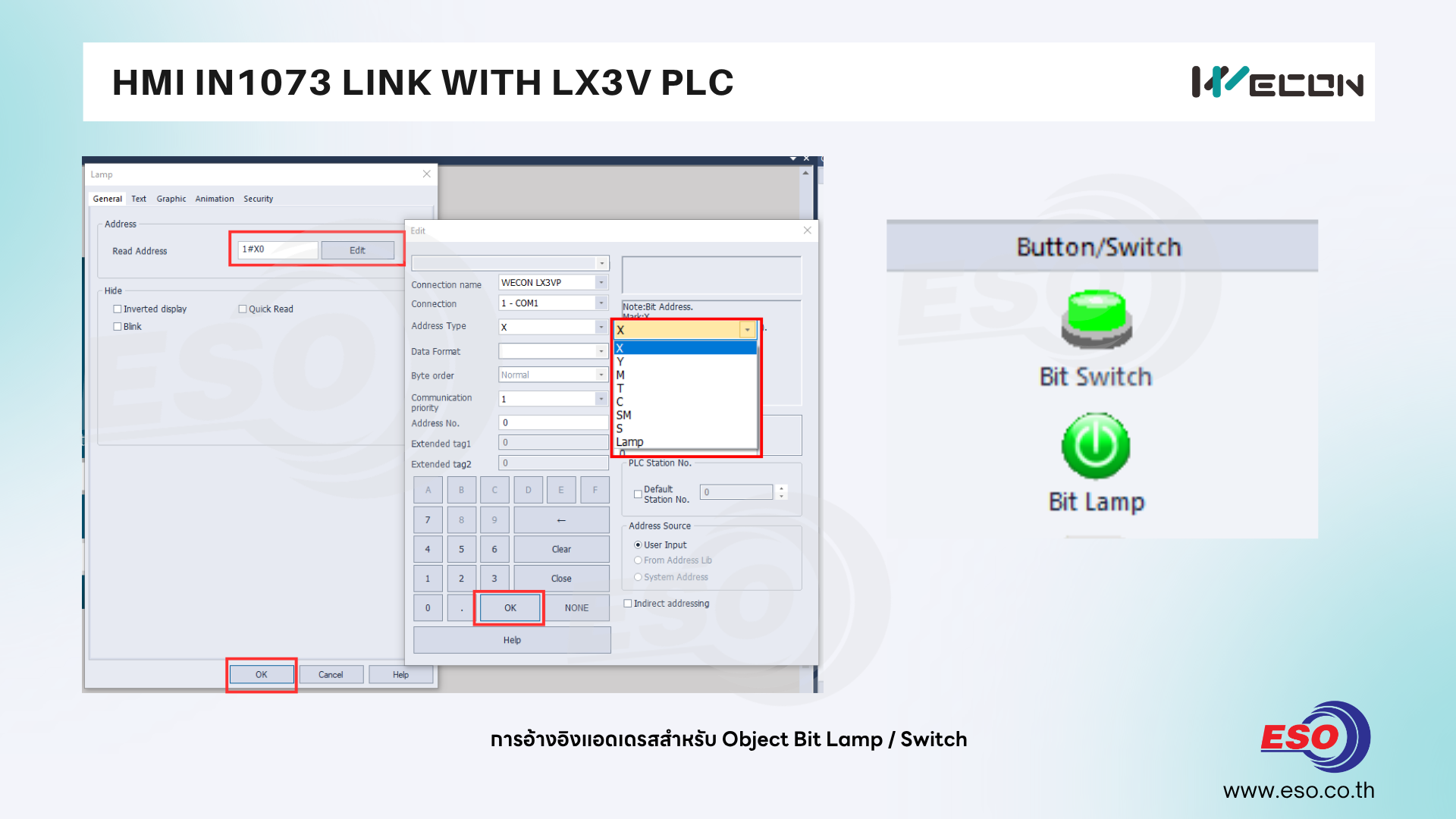

11. การอ้างอิงแอดเดรสสำหรับ Object Bit Lamp / Switch

โดย PLC WECON จะมี Memory พื้นฐานสำหรับ Bit Address ดังนี้

X = Input Memory อินพุตของ PLC จริง ใช้พื้นฐานเลขฐาน 8 ในการนับคือ X0-X7 , X10-X17 , X20-X27

Y = Output Memory เอาท์พุตของ PLC จริง ใช้พื้นฐานเลขฐาน 8 ในการนับคือ Y0-X7 , Y10-Y17 , Y20-Y27

M = Internal Memory เป็นบิทภายในให้ผู้ใช้งานนำไปทำเงื่อนไขสั่งงาน หรือทำปุ่มสั่งงานเสมือน แลมพ์เสมือนสำหรับแสดงผลสั่งงานบน HMI เรียงในระบบเลขฐาน10 ปกติ โดย PLC LX3V จะมีมาให้ใช้งานทั้งหมด 3072 Point คือ M0-M3071

T = Timer coil เป็นสถานะบิทการทำงานของ Timer เบอร์นั้นๆ

C = Counter Coil เป็นสถานะบิทการทำงานของ Counter เบอร์นั้นๆ

SM = Special memory เป็นบิทสถานะของ System ที่ PLC มีมาให้ เช่น Clock , Always ON , Always OFF

ท่านสามารถดู System Memory ของ PLC LX3V ได้ที่นี่

https://docs.we-con.com.cn/bin/view/PLC%20Editor/05%20Registers/5-9%20system-special%20address/

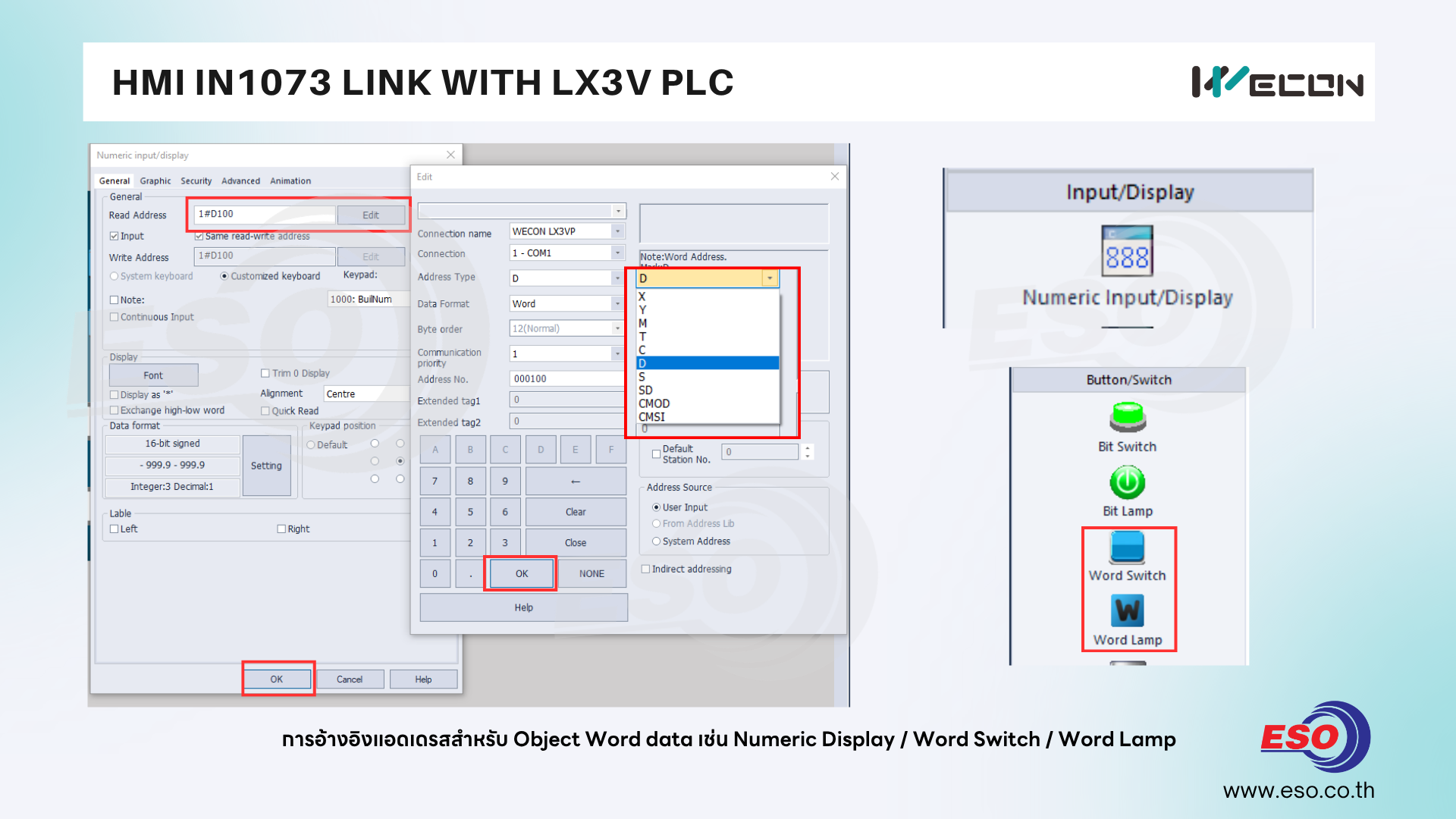

12. การอ้างอิงแอดเดรสสำหรับ Object Word data เช่น Numeric Display / Word Switch / Word Lamp โดยเรานิยมใช้แสดงตัวเลข ป้อนค่าตัวเลข หรือทำ Word Lamp หลายสถานะเป็นต้น

โดย PLC WECON จะมี Memory พื้นฐานสำหรับ Word Address ดังนี้

X = Input Memory อินพุตของ PLC จริง ใช้พื้นฐานเลขฐาน 8 ในการนับคือ X0-X7 , X10-X17 , X20-X27 ซึ่งจะอ่านข้อมูลรวมทั้งไบต์ Input

Y = Output Memory เอาท์พุตของ PLC จริง ใช้พื้นฐานเลขฐาน 8 ในการนับคือ Y0-X7 , Y10-Y17 , Y20-Y27 ซึ่งจะอ่านข้อมูลรวมทั้งไบต์ Output

M = Internal Memory เป็นบิทภายในของ PLC กรณีนำไปเลือกใช้กับ Word Address จะเป็นการอ่านครอบคลุมตาม Format data Type ที่กำหนดบน Object เช่นหากเลือกเป็น 16 Bit Unsigned , M0 HMI จะอ่านข้อมูลรวม 16 Bit คือ M0-M15 เป็นต้น

D = Data Register เป็น Word memory ภายในของ PLC และอ่านข้อมูลในระบบเลขฐาน16 นิยมนำไปทำฟังก์ชั่นคำนวณและแสดงผลข้อมูลบน HMI เป็น Memory รองรับการตั้งค่าป้อนตัวเลขจาก HMI  โดย PLC LX3V จะมีมาให้ใช้งานทั้งหมด 8000 Point คือ D0 - D7999

T = Timer count เป็นการอ่านเวลาที่ Timer นั้นนับเวลาการทำงาน

C = Counter Count เป็นการอ่านค่าจำนวนนับของ Counter ณ ขณะนั้นที่นับได้

SD = Special memory เป็น Word สถานะของ System ที่ PLC มีมาให้ เช่น RTC Hour Min Sec เป็นต้น

ท่านสามารถดู System Memory ของ PLC LX3V ได้ที่นี่

https://docs.we-con.com.cn/bin/view/PLC%20Editor/05%20Registers/5-9%20system-special%20address/

13. หลังจากมีการสร้าง Object แสดงผลและควบคุมสั่งงานพร้อมทั้งอ้างอิงแอดเดรส PLC เรียบร้อยแล้ว

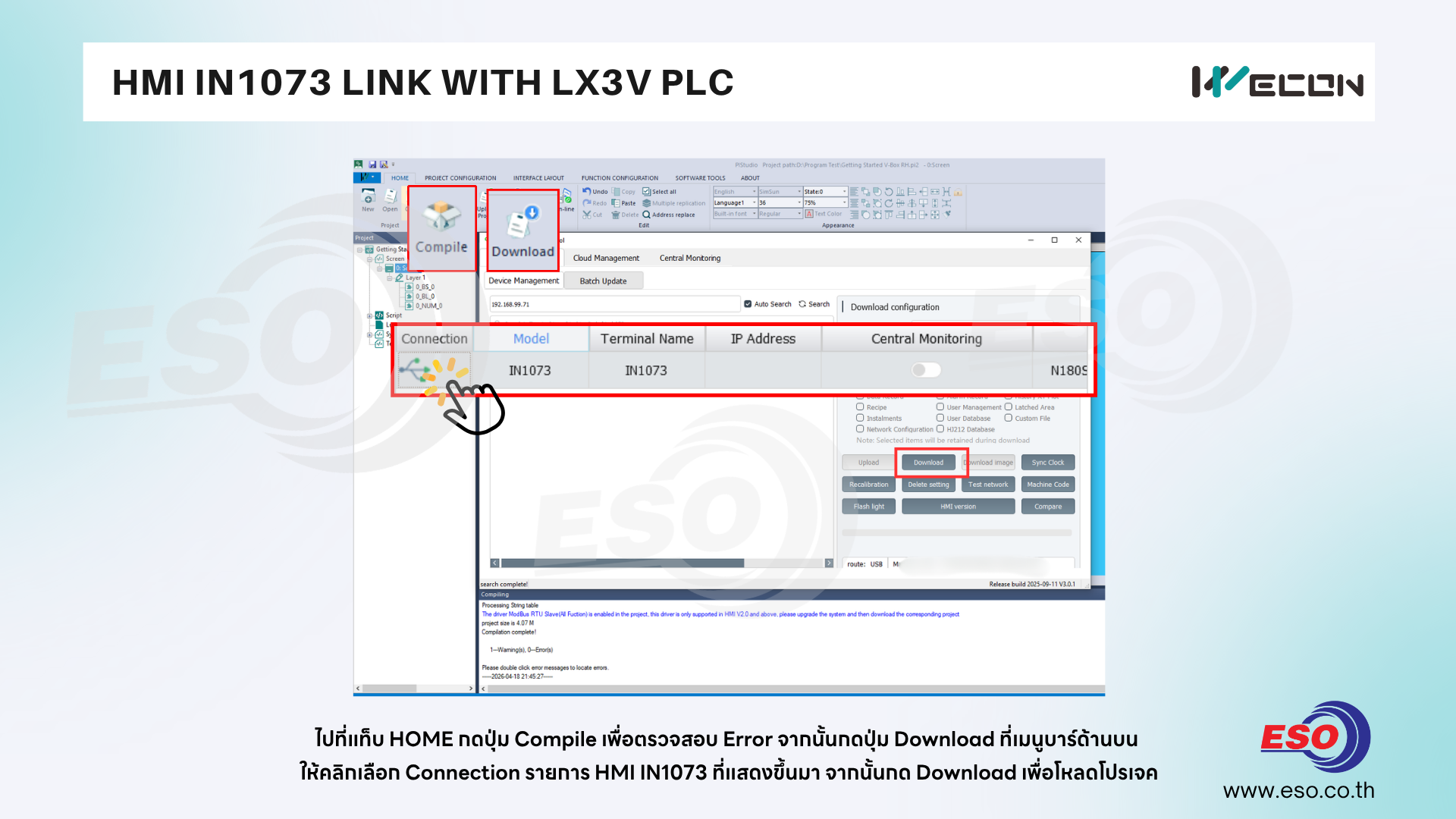

ไปที่แท็บ HOME กดปุ่ม Compile เพื่อตรวจสอบ Error จากนั้นกดปุ่ม Download ที่เมนูบาร์ด้านบน

ให้คลิกเลือก Connection รายการ HMI IN1073 ที่แสดงขึ้นมา จากนั้นกด Download เพื่อโหลดโปรเจค

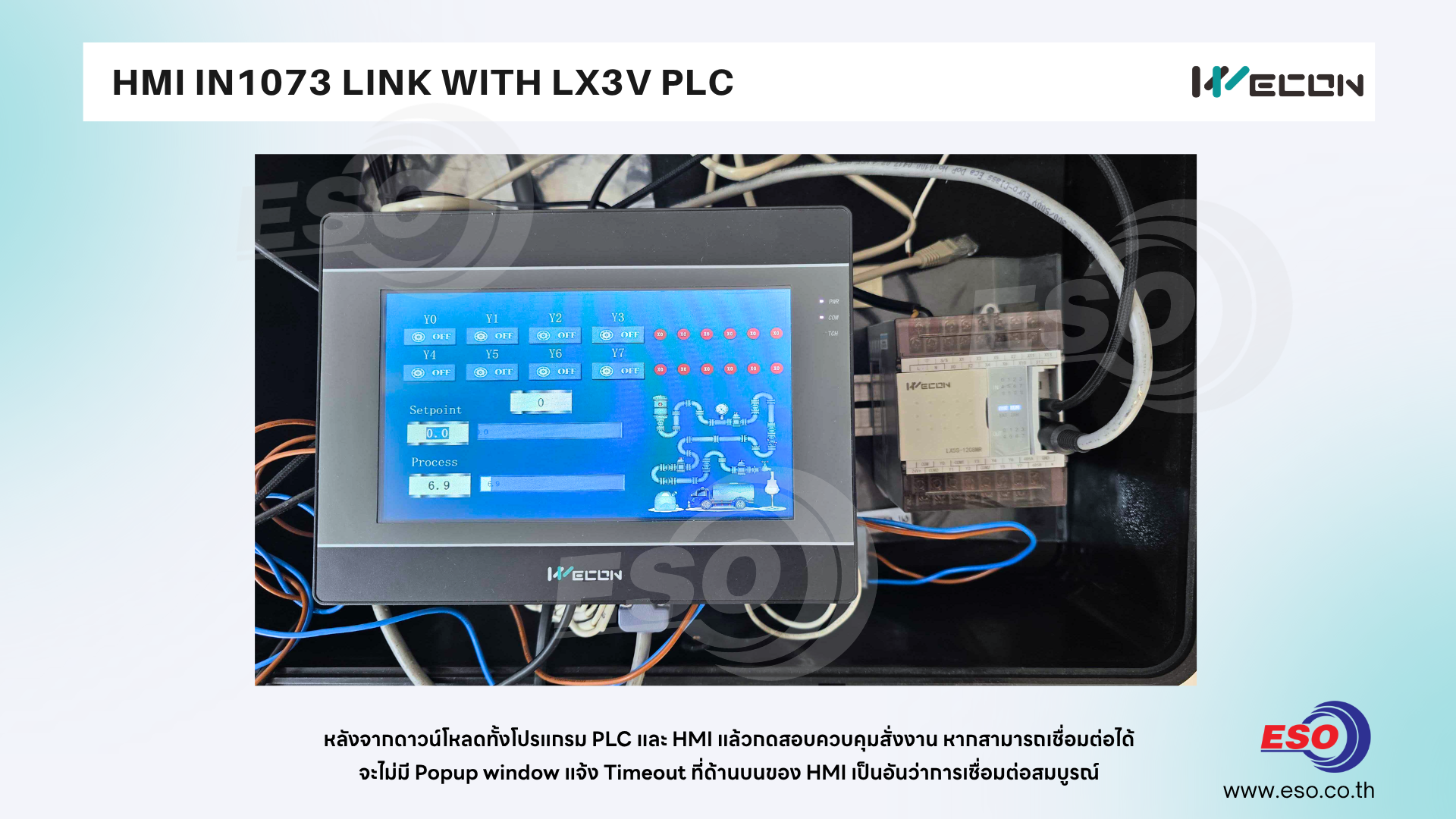

14. หากโหลดเสร็จเรียบร้อยแล้ว เชื่อมต่อสายและทำถูกต้องทุกขั้นตอน เราจะสามารถกดสั่งงานควบคุมและมอนิเตอร์ค่าตัวเลข รวมถึงป้อนค่าตั้งค่าไปยัง PLC ได้

หากมีการโชว์แถบ Popup Timeout ที่ด้านบนของจอแสดงว่า HMI ไม่สามารถเชื่อมต่อกับ PLC ได้ให้ทำการตรวจสอบการตั้งค่า และการต่อสายสัญญาณอย่างละเอียด

เป็นยังไงบ้างครับการเขียนโปรแกรมเบื้องต้น PLC LX3V กับ HMI IN1073 ชุดเซ็ตที่สุดคุ้ม ใช้งานง่ายแถมทนทานสำหรับงานอุตสาหกรรม แนะนำสำหรับเพื่อนๆที่เริ่มต้นใช้งานทดลองใช้กันดู
