LX6C กับการควบคุม EtherCAT Servo สำหรับงาน Stage Automation

Last updated: 6 ก.ค. 2568 | 4 จำนวนผู้เข้าชม |

ระบบควบคุมเวทีการแสดงด้วย PLC LX6C WECON (Stage automation solution)

เชื่อว่าระบบอัตโนมัติรูปแบบหนึ่งที่หลายๆท่านอาจจะไม่ค่อยคุ้นเคยหรือได้พบเห็นนักนั่นก็คือระบบ Stage Automation ในวงการอุตสาหกรรมการแสดงสดคอนเสิร์ต หรือการแสดงมหรสพแสงสีเสียงต่างๆ ซึ่งในต่างประเทศนั้นก็มีบริษัทเชี่ยวชาญที่หลากหลาย อธิบายโดยสังเขปคือ การจัดแสดงในหนึ่งงานไม่ว่างานเล็กหรือใหญ่ ย่อมจะต้องมีอุปกรณ์ต่างๆมากมาย ไม่ว่าจะเป็นเวทีแพลตฟอร์มต่างๆ แสงไฟ วัตถุเคลื่อนไหวต่างๆ บนเวที ซึ่งล้วนจะต้องควบคุมให้สอดประสานกันตามซีนการแสดงที่ได้จัดเตรียมและซักซ้อมคิวกันเอาไว้ ตามที่ผู้กำกับการแสดงนั้นได้วางแบบไว้

และแน่นอนว่าด้วยอุปกรณ์มากมายขนาดนั้นการจะใช้คนในการควบคุมแยกทั้งหมดก็สามารถทำได้ แต่จะใช้คนจำนวนมากรวมไปถึงการซักซ้อมจะต้องดีเยี่ยม ในปัจจุบันก็มีเทคโนโลยีสำหรับการแสดงบนเวทีที่หลากหลายซึ่งเป็นเทคโนโลยีจากต่างประเทศและบ้านเราก็นำมาประยุกต์ใช้งาน เพราะฉะนั้นแล้ว Stage Automation ก็เป็นงานควบคุมอัตโนมัติรูปแบบหนึ่งเพียงแต่ไม่ได้จำกัดการใช้งานแค่ในอุตสาหกรรมเพียงแค่นั้น

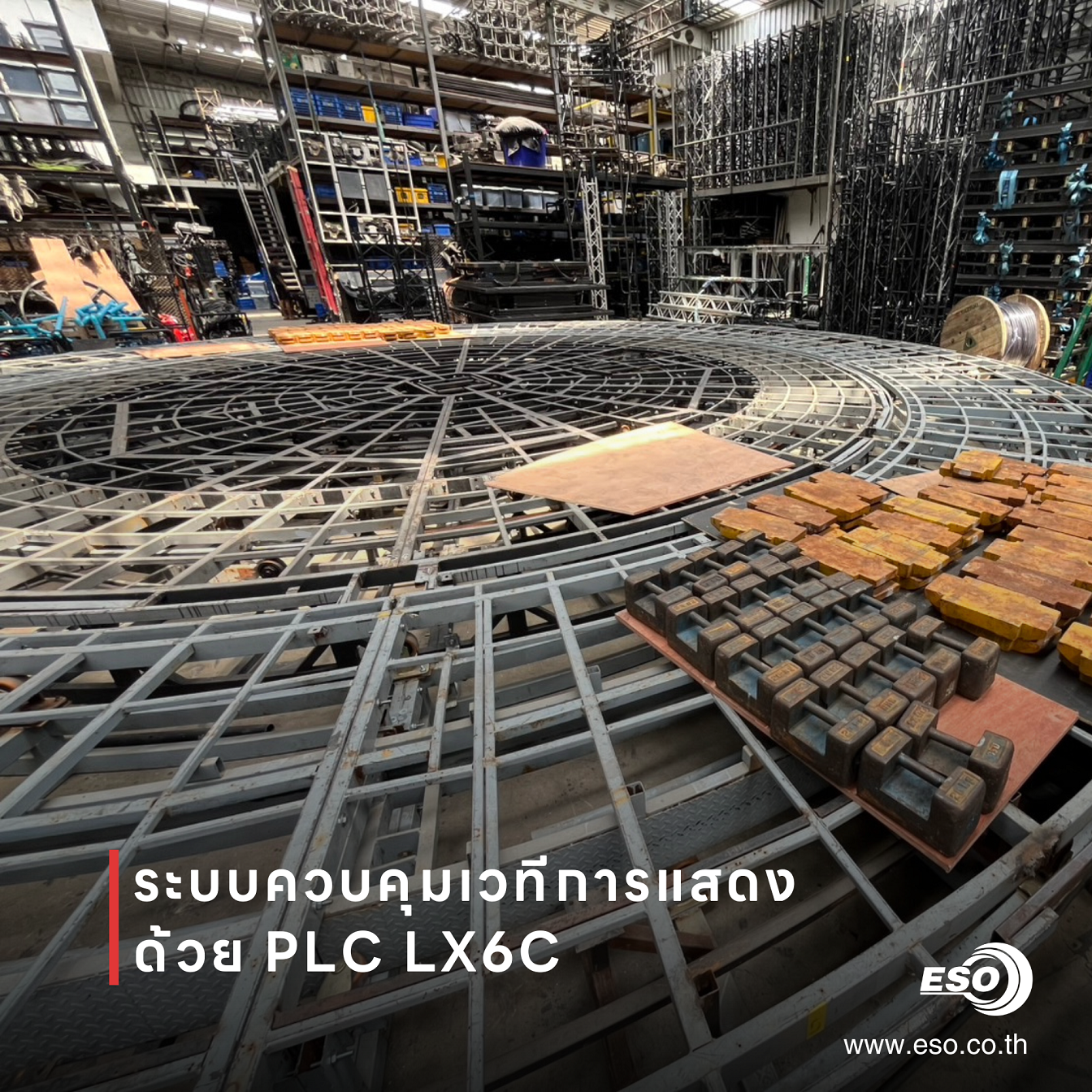

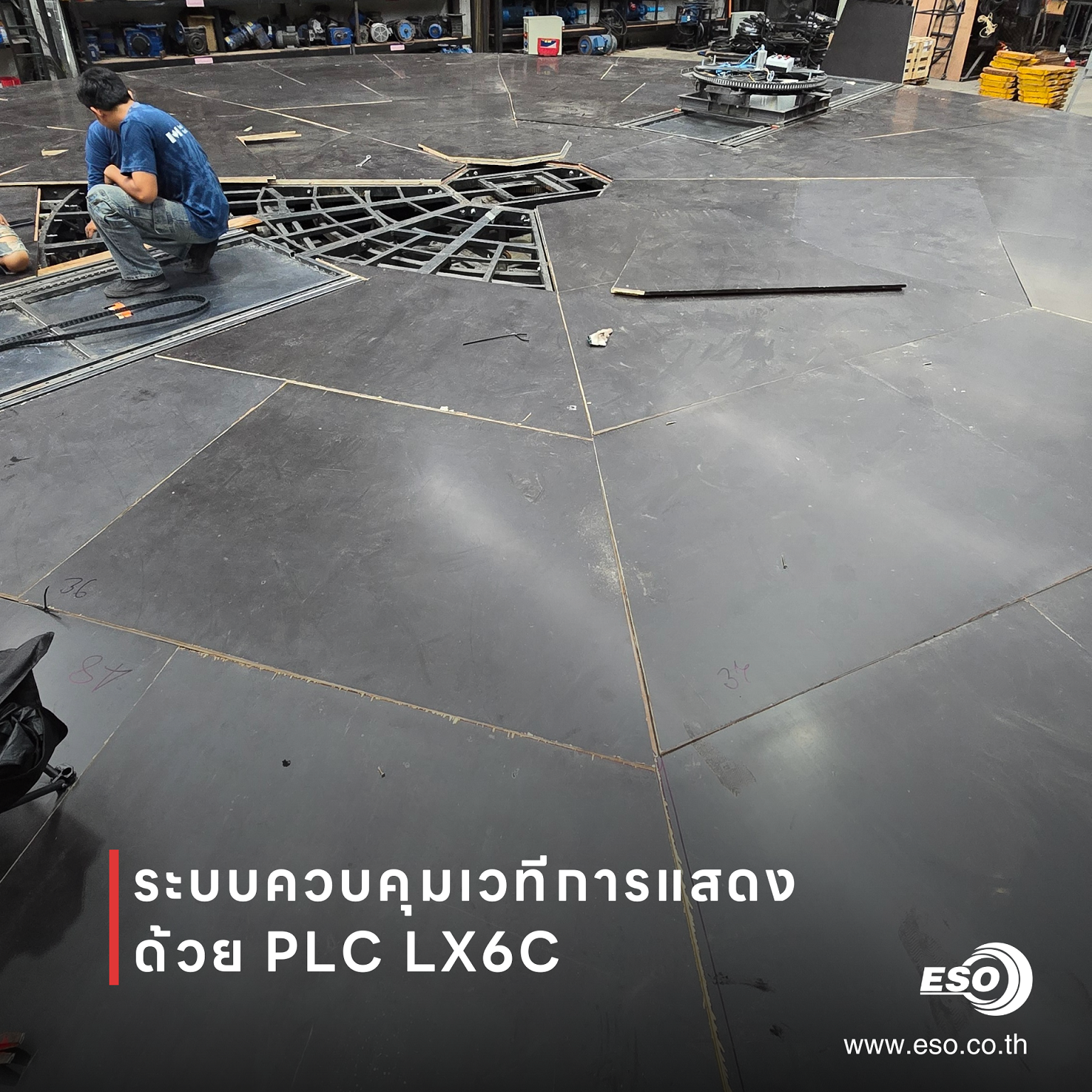

Turntable ขนาดยักษ์ที่ใช้ในเวทีการแสดงจริงที่ทางทีม อีเอสโอ เทค ได้มีส่วนร่วมในการช่วยออกแบบโปรแกรม

เราจะพามาดูตัวอย่างงานจริงของระบบออโตเมชั่นกับการควบคุมเวที แสง สีเสียง สำหรับงานจัดแสดงสดหรือ คอนเสิร์ต และการจัดแสดงบนเวทีในรูปแบบต่างๆ ที่นำ PLC LX6C และเทคโนโลยี EtherCAT network มาประยุกต์ใช้งาน ซึ่ง EtherCAT นั้นมีจุดเด่นอย่างมากในการนำมาใช้กับงาน Stage Automation ด้วยเรื่องของความเร็วในการสื่อสารและใช้เพียงสาย Ethernet หรือสาย LAN ที่เราเรียกกันเพียงเส้นเดียว ลองจินตนาการว่าการแสดงใหญ่ๆที่มีอุปกรณ์จำนวนมากขนาดนั้นสายสัญญาณจะเยอะขนาดไหน เอาแค่ว่าระบบ Audio สายก็น่าจะเป็นกอบเป็นกำแล้ว การใช้ EtherCAT ในการควบคุมอุปกรณ์ถือว่าตอบโจทย์สำหรับโซลูชั่นแบบนี้เป็นอย่างมาก

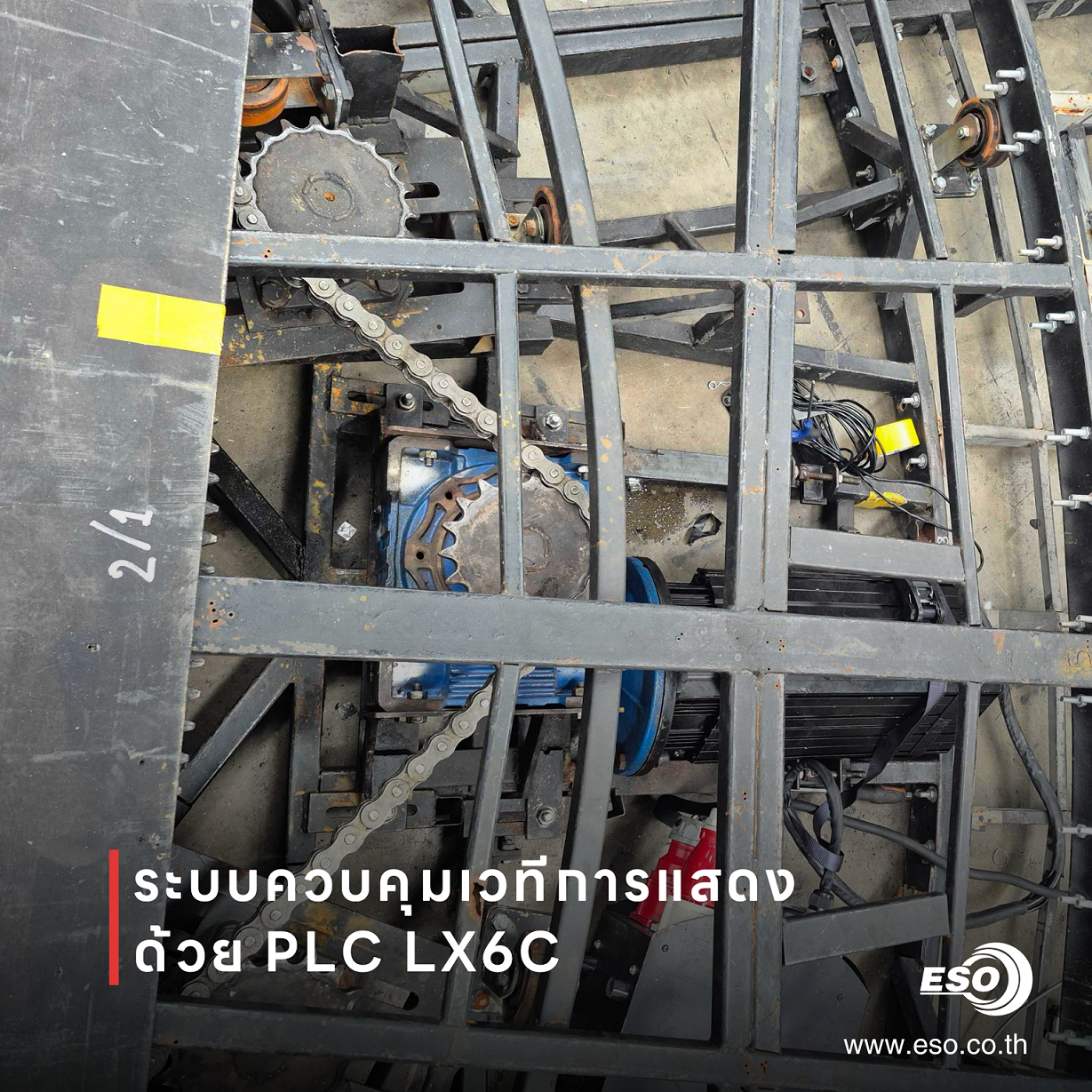

Turntable ขนาดยักษ์ที่ติดตั้ง Servo Motor ขนาดใหย่ที่ด้านล่างในการควบคุมการหมุน

โดยในงานนี้ลูกค้าซึ่งเป็น Stage automation engineer บริษัทออแกไนซ์ซึ่งรับออกแบบเวทีจัดแสดงอีเวนท์และคอนเสริ์ตแสดงสด ในการออกแบบรังสรรค์เวทีการจัดแสดงแบบอัตโนมัติ แสง สี ด้วยเทคโนโลยีที่ทันสมัยเพื่อเพิ่มความสนุกตื่นเต้นและประสบการณ์ให้แก่ผู้รับชม

โดยทางลูกค้าได้ติดต่อทางทีมงาน บริษัท อีเอสโอ เทค จำกัด เพื่อขอข้อมูลและสอบถามการใช้งาน PLC ที่สามารถควบคุมสั่งงานเซอร์โวไดรฟ์และมอเตอร์ในรูปแบบ EtherCAT โดยอุปกรณ์เวทีเดิมของลูกค้านั้นมีทั้งชุดเซอร์โวไดรฟ์แบบพัลซ์ทั่วไปและแบบ EtherCAT ซึ่งมีชุดคอนโทรลเดิมติดตั้งอยู่แล้ว และเพื่อความหยืดหยุ่นและเพิ่มขีดความสามารถในการจัดการแสดงให้เป็นไปในรูปแบบที่ต้องการ จึงจำเป็นต้องมีการแก้ไขปรับปรุงเพิ่มเติมโดยพัฒนาระบบควบคุมและซอฟท์แวร์แอพพลิเคชั่นด้วยตัวเอง

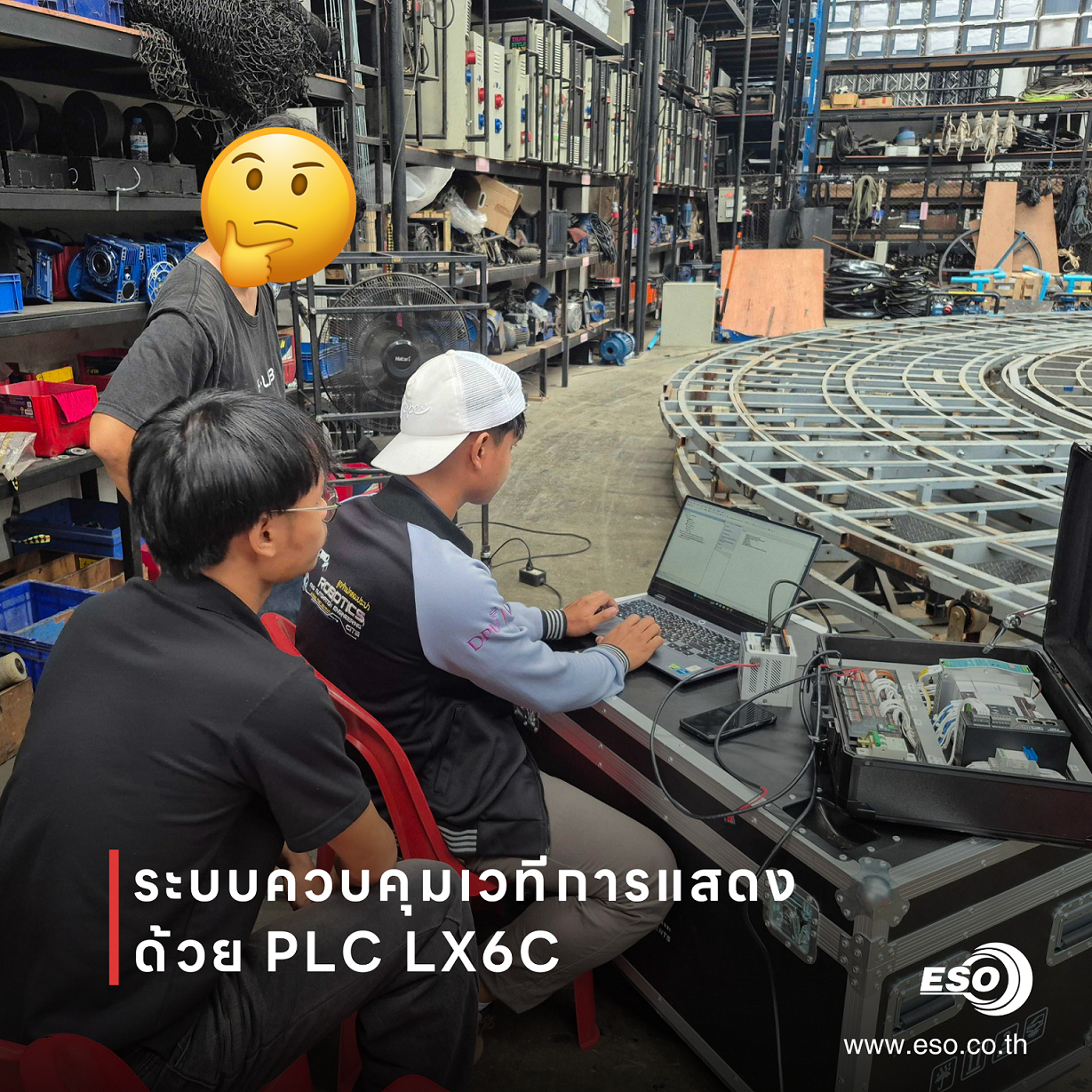

ทีมวิศวกรนำ PLC LX6C WECON เข้าไปทดสอบควบคุม Servo Drive EtherCAT

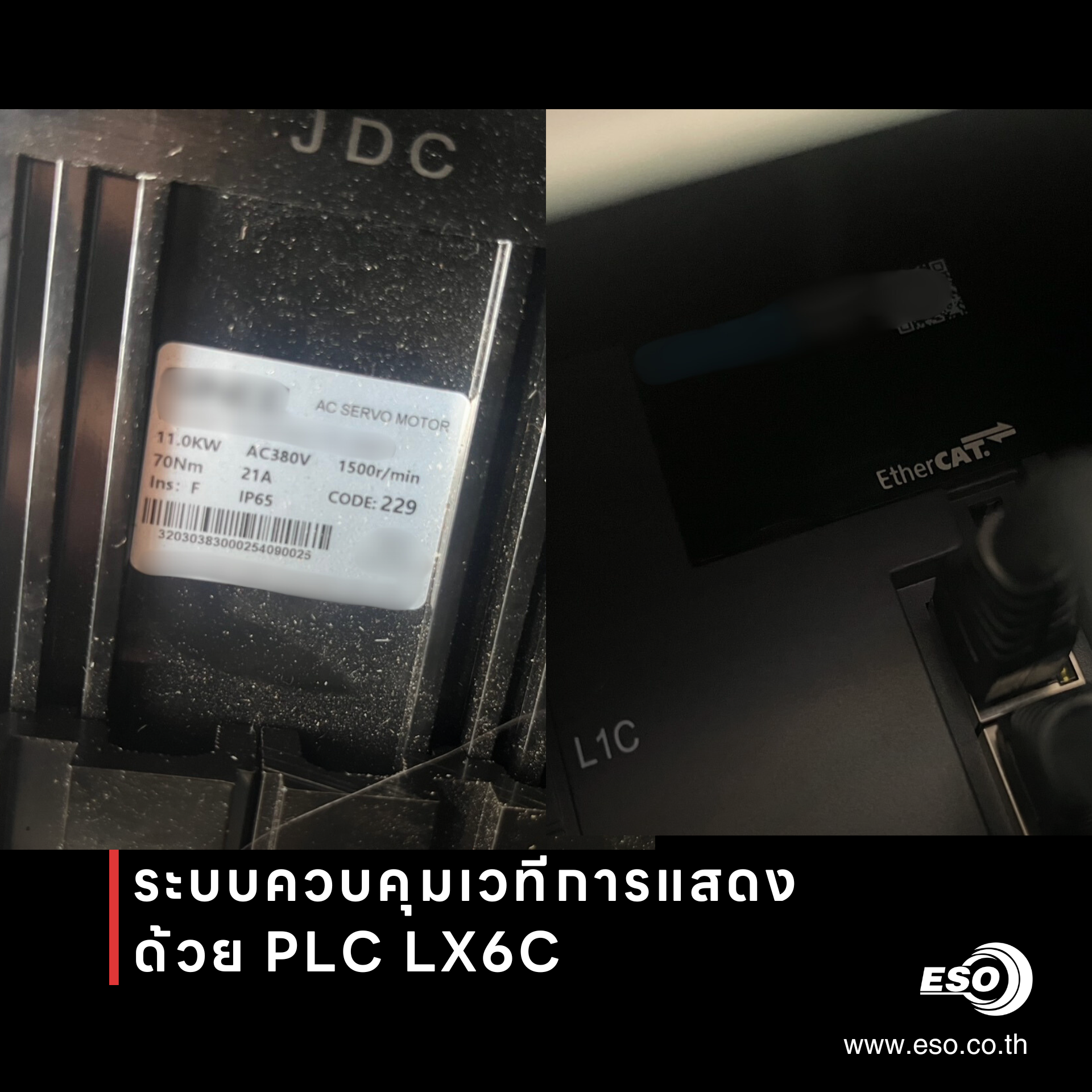

Servo motor ที่ติดตั้งด้านล่างของ Turntable สำหรับควบคุมการหมุน

Servo drive ที่รองรับการสื่อสารแบบ EtherCAT ในการควบคุม

ทีมวิศวกรออโตเมชั่นของทางบริษัทฯ จึงได้ดำเนินการเข้าไปทดสอบโปรแกรมควบคุมเซอร์โวมอเตอร์และเชื่อมต่อให้กับลูกค้าโดยใช้ PLC LX6C จากแบรนด์ WECON ที่รองรับการสื่อสารแบบ EtherCAT และรองรับการสื่อสารแบบ Modbus Protocol เพื่อให้ลูกค้าสามารถพัฒนาซอฟท์แวร์มาเชื่อมต่อสั่งงานควบคุมระบบได้ โดยการทดสอบสามารถเชื่อมต่อสั่งงานได้อย่างดี และเนื่องจากเป็นงานด่วนมากและยังต้องมีการซ้อมซีนการแสดงควบคุมต่างๆ ตามที่ออกแบบ ซึ่งการแสดงจัดขึ้นที่ Impact Arena เมืองทองธานี ในช่วงสัปดาห์ที่ผ่านมา (พ.ค. 68)

ทางลูกค้าจึงให้ทีมงานช่วยดำเนินการประกอบตู้ควบคุมให้ด้วย ที่สามารถเคลื่อนย้ายได้ง่าย เพราะจะมีการขนเคลื่อนย้ายจุดใช้งานเพื่อนำไปใช้ในงานจัดแสดงต่างๆ และช่วยลูกค้าในการเขียน Guide โปรแกรมควบคุมและมอนิเตอร์เบื้องต้น โดยจะใช้ซอฟท์แวร์แอพพลิเคชั่น Node-red ที่ทางลูกค้าถนัดมาควบคุมสั่งงาน PLC LX6C แบรนด์ WECON ซึ่งทีมวิศวกรใช้เวลาประกอบตู้พร้อมทำโปรแกรมใน 2 วัน และเนื่องจาก LX6C ใช้ซอฟท์แวร์ CODESYS ทำให้การตั้งค่ารวมไปถึง Library Motion control นั้นค่อนข้างที่จะใช้งานง่ายอยู่แล้ว จึงทำให้สามารถลดระยะเวลาการ commissioning ไปได้ค่อนข้างเยอะ

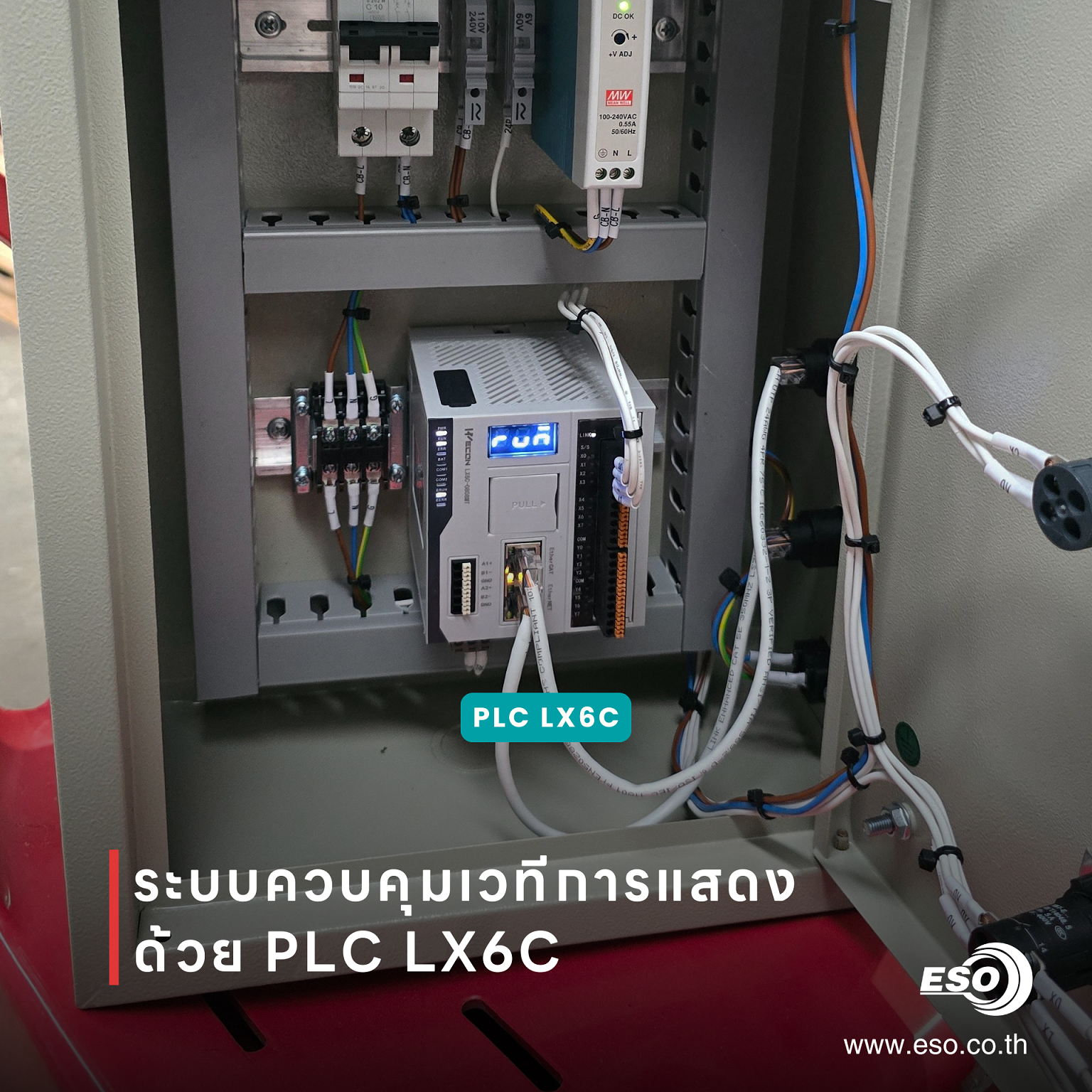

ตู้ควบคุม PLC LX6C WECON ที่ทีมวิศวกรออกแบบและประกอบให้กับลูกค้า

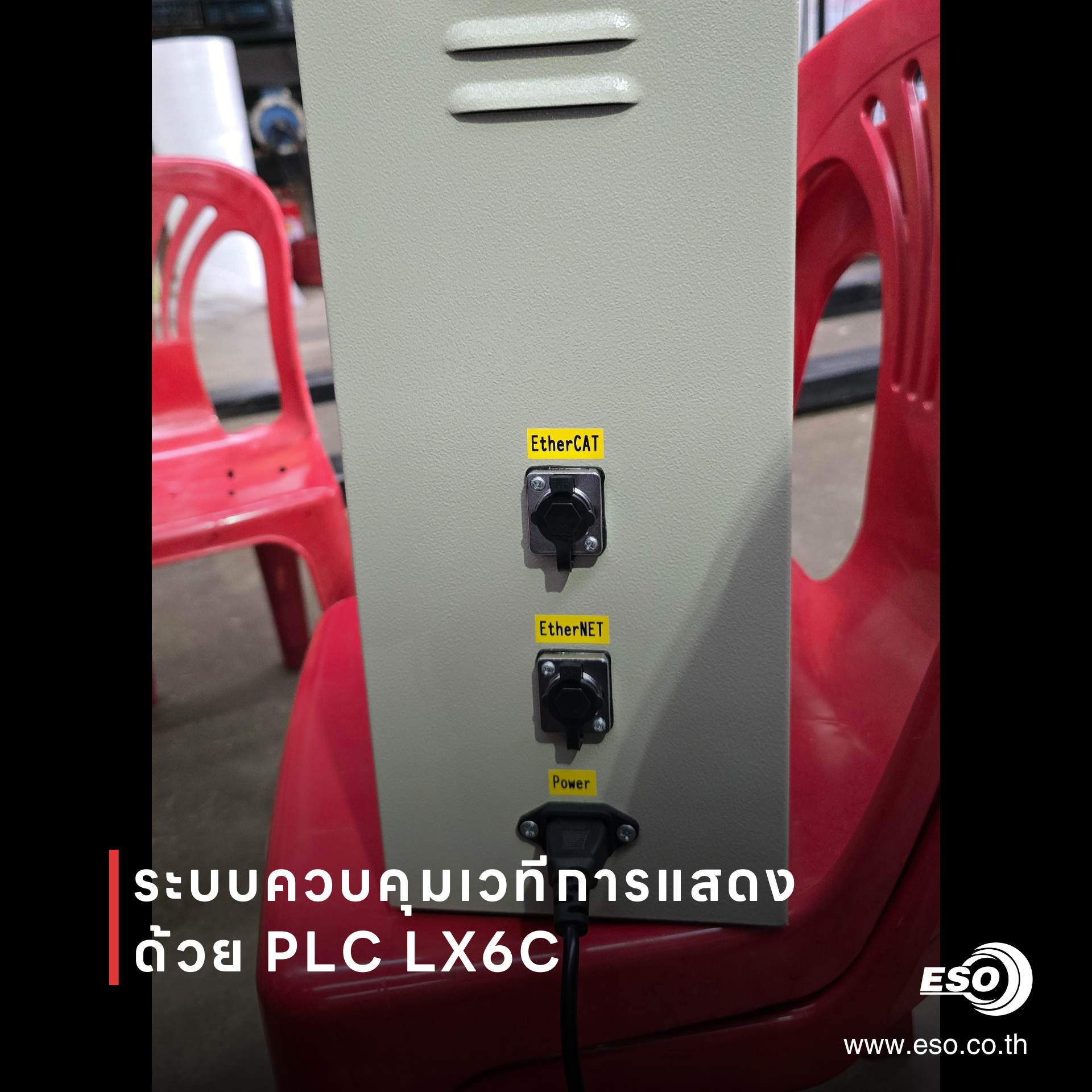

ตู้ควบคุมเน้นเป็นขนาดกะทัดรัดมีพอร์ตเชื่อมต่อสื่อสารที่ง่ายต่อการถอดติดตั้งเคลื่อนย้าย

ทีมวิศวกร อีเอสโอ เทค ช่วยลูกค้าออกแบบโปรแกรมและทดสอบระบบจนสำเร็จลุล่วง

โดยหลังจากจบงานนี้ทางลูกค้ามีแผนที่จะเทรนนิ่งเพิ่มเติมและปรับเปลี่ยนชุดเวทีแพลตฟอร์มอื่นๆ เพื่อใช้การควบคุมด้วย Servo Drive ในรูปแบบ EtherCAT เพื่อที่จะสามารถนำทุกแพลตฟอร์มมาเชื่อมต่อกันและควบคุมสั่งงานปรับค่าต่างๆได้ โดย PLC LX6C นั้นรองรับการควบคุม EtherCAT Servo drive ได้สูงถึง 64 Axis ซึ่งในงาน Stage Automation นั้นระบบ Motion Control ถือว่ามีความสำคัญอย่างมาก

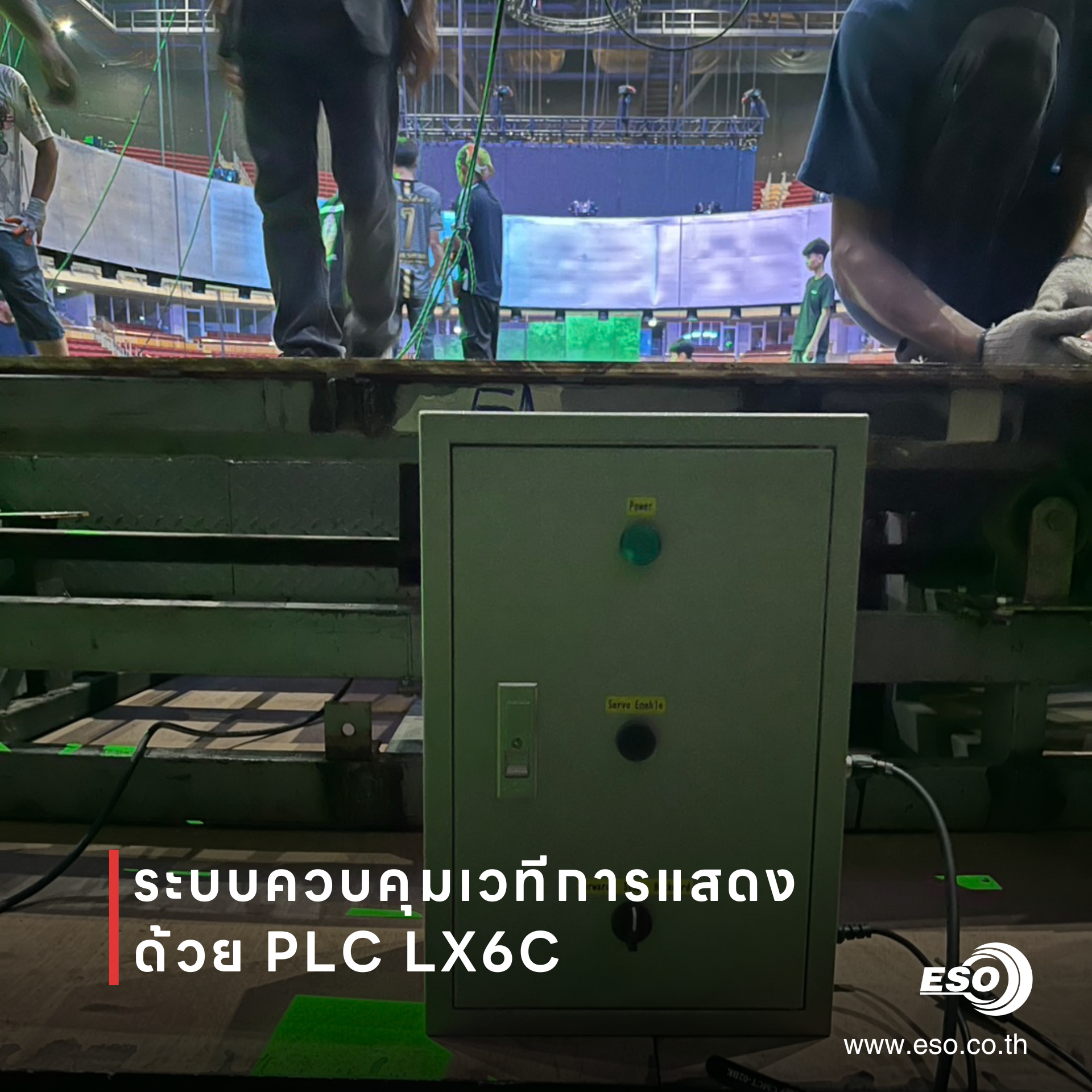

ตู้ควบคุม PLC LX6C WECON ที่นำไปติดตั้งใช้งานจริงสำหรับการแสดงคอนเสริ์ต ณ อิมแพค อารีน่า เมืองทองธานี

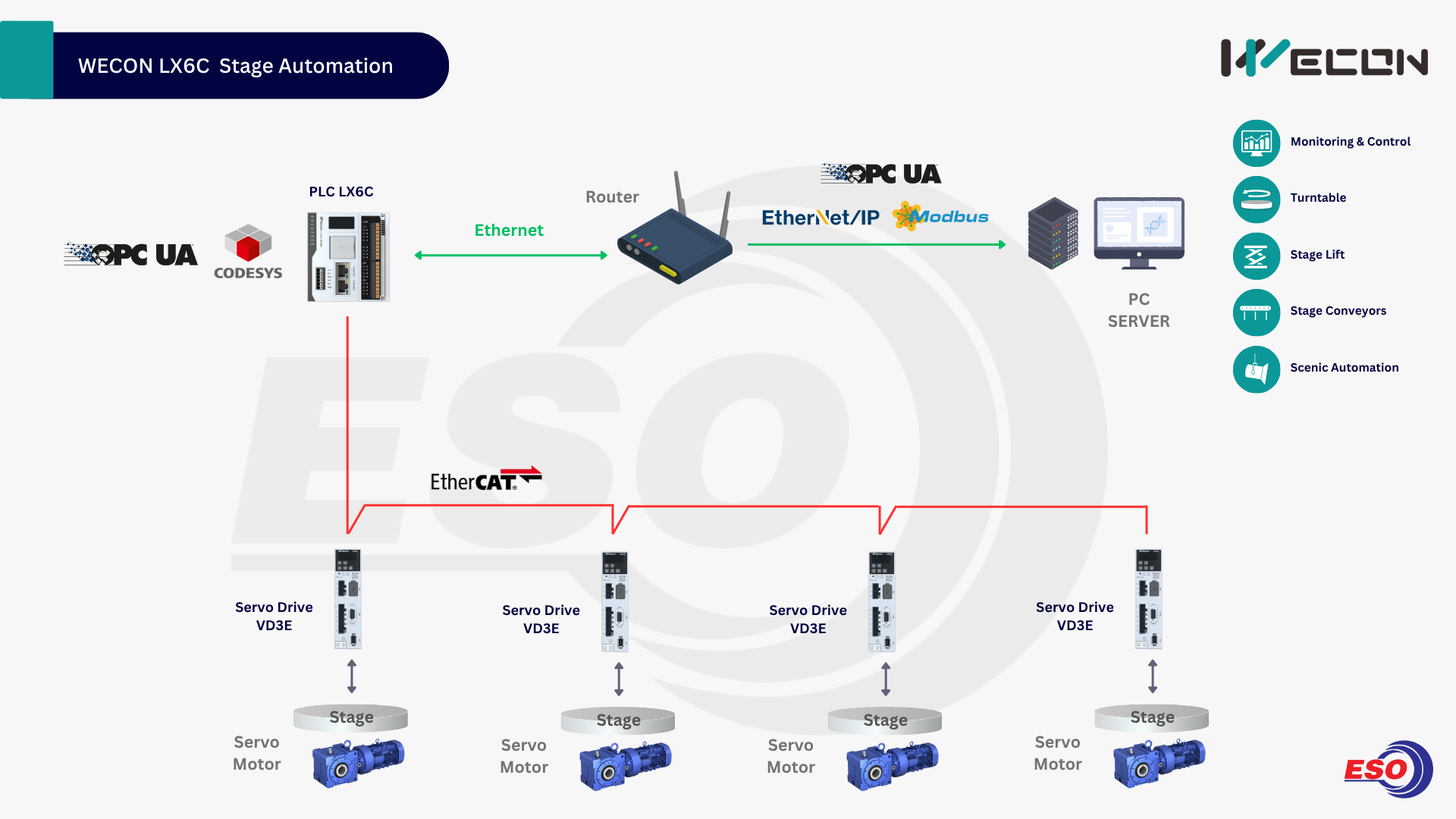

ตัวอย่าง Stage automation diagram ที่ทีมงานได้ออกแบบไว้ให้

นี่ก็เป็นอีกหนึ่งงานที่เราได้มาแชร์ให้กับทุกท่านที่ติดตามได้เห็นการนำ PLC LX6C ของแบรนด์ WECON ที่เป็นรุ่นที่ท็อบสุดของทาง WECON ไปใช้ในงานที่ไม่ค่อยมีใครได้เห็นหรือนำมาถ่ายทอดมากนัก ขอขอบพระคุณลูกค้าที่ไว้วางใจใช้บริการกับทาง บริษัท อีเอสโอ เทค จำกัด
