Portable Dew Point Monitoring System | ชุดวัด Dew Point ระบบลมอัด พร้อม HMI, Data Logging และ IoT

Portable Dew Point Monitoring System สำหรับระบบลมอัด พร้อม Data Logging และ Cloud IoT Monitoringy

Dew Point คืออะไร? ทำไมจึงมีความสำคัญกับระบบลมอัด (Compressed Air)
Dew Point (จุดน้ำค้าง) คืออุณหภูมิที่ไอน้ำในอากาศเริ่มควบแน่น (Condensation) กลายเป็นหยดน้ำ เมื่ออุณหภูมิของอากาศลดลงจนถึงค่าหนึ่ง

ในระบบลมอัด (Compressed Air System) ค่า Dew Point ถือเป็นตัวชี้วัดคุณภาพของลมอัดที่สำคัญที่สุด เพราะสามารถบอกได้ว่าลมอัดที่ใช้งานมีความแห้งมากน้อยเพียงใด

ยิ่งค่า Dew Point ต่ำมากเท่าไร หมายความว่าลมอัดมีปริมาณไอน้ำเหลือน้อย โอกาสเกิดหยดน้ำภายในท่อ เครื่องจักร หรืออุปกรณ์ปลายทางก็จะยิ่งน้อยลง

ตัวอย่างเช่น

Dew Point -40°C หมายถึงลมอัดมีความแห้งสูง เหมาะกับอุตสาหกรรมทั่วไป
Dew Point -60°C เหมาะกับอุตสาหกรรมอิเล็กทรอนิกส์ Semiconductor และงานที่ต้องการลมคุณภาพสูง
Dew Point 0 ถึง +10°C มักพบในระบบลมอัดทั่วไปที่ใช้ Refrigerated Air Dryer
ดังนั้นการติดตั้ง Dew Point Transmitter จึงช่วยให้สามารถตรวจสอบคุณภาพลมได้อย่างต่อเนื่อง และช่วยลดความเสี่ยงจากการเกิดความชื้นภายในระบบ

Dew Point แตกต่างจาก Relative Humidity อย่างไร?
หลายคนมักเข้าใจว่าการวัด Relative Humidity (RH) สามารถใช้แทน Dew Point ได้ แต่ในความเป็นจริง ทั้งสองค่ามีความหมายแตกต่างกัน

ตัวอย่างเช่น

อากาศที่มี Relative Humidity 40% อาจมีค่า Dew Point แตกต่างกันอย่างมาก หากอุณหภูมิเปลี่ยนไป

ดังนั้นในระบบ Compressed Air จึงนิยมวัดค่า Dew Point มากกว่า RH เพราะให้ข้อมูลที่แม่นยำเกี่ยวกับโอกาสเกิดหยดน้ำภายในระบบ

ทำไมจึงไม่ควรวัดเฉพาะที่ Air Dryer?
นี่คือประเด็นที่ลูกค้าหลายโรงงานมักเข้าใจผิด
หลายแห่งคิดว่าเมื่อ Air Dryer แสดงค่า Dew Point ผ่านแล้ว คุณภาพลมในทุกไลน์การผลิตก็จะดีเหมือนกัน
แต่ในความเป็นจริง หลังจากลมออกจาก Air Dryer แล้ว ยังมีปัจจัยอีกหลายอย่าง เช่น

• ระยะทางของท่อ
• การสูญเสียแรงดัน
• จุดที่อุณหภูมิลดลง
• จุดดักน้ำ (Low Point)
• การรั่วของระบบ
• Filter ที่เสื่อมสภาพ


ตรวจวัดความชื้นในระบบลมอัด...เรื่องเล็กที่อาจสร้างความเสียหายมหาศาล
ระบบลมอัด (Compressed Air System) ถือเป็น Utility สำคัญของโรงงานอุตสาหกรรม ไม่ว่าจะเป็นอุตสาหกรรมอาหารและเครื่องดื่ม ยา อิเล็กทรอนิกส์ ยานยนต์ ห้องปฏิบัติการ (Laboratory) หรือโรงพยาบาล ซึ่งล้วนต้องการลมอัดที่มีคุณภาพสูง ปราศจากความชื้นและละอองน้ำ

แม้ว่าหลายโรงงานจะติดตั้ง Air Dryer หรือระบบกำจัดความชื้นไว้แล้ว แต่ในความเป็นจริง ความชื้นหรือละอองน้ำ (Condensed Water) ยังคงสามารถเกิดขึ้นได้ตามแนวท่อหรือปลายทางของระบบลม ส่งผลให้เครื่องจักร เครื่องมือวัด และอุปกรณ์ที่มีมูลค่าสูงเกิดความเสียหาย รวมถึงอาจส่งผลต่อคุณภาพของกระบวนการผลิตได้

ด้วยเหตุนี้ การตรวจวัดค่า Dew Point ในตำแหน่งใช้งานจริงจึงมีความสำคัญอย่างยิ่ง

ทีมวิศวกร Automation ของบริษัท อีเอสโอ เทค จำกัด ได้รับโจทย์จากลูกค้าในจังหวัดปทุมธานี ซึ่งต้องการชุดตรวจวัด Dew Point สำหรับใช้งานภายในห้องปฏิบัติการ โดยมีความต้องการดังนี้

• ขนาดกะทัดรัด
• น้ำหนักเบา
• เคลื่อนย้ายสะดวก
• ติดตั้งและถอดออกได้อย่างรวดเร็ว
• สามารถแสดงผลแบบ Real-time
• บันทึกข้อมูลได้
• รองรับการเชื่อมต่อระบบ Cloud และ IoT


เนื่องจากลูกค้าต้องนำชุดตรวจวัดไปติดตั้งกับเครื่องมือวิจัยหลายตำแหน่ง การเลือกใช้ระบบแบบ Portable จึงช่วยลดต้นทุนและเพิ่มความคล่องตัวในการใช้งานได้เป็นอย่างดี

ออกแบบเป็น Portable Dew Point Monitoring System
เพื่อให้ตอบโจทย์การใช้งาน ทีมวิศวกรของ ESO TECH จึงออกแบบชุด Portable Dew Point Monitoring System โดยติดตั้งอุปกรณ์ทั้งหมดไว้ภายในตู้พลาสติกขนาดเล็ก ทำให้สามารถเคลื่อนย้ายไปใช้งานในแต่ละจุดได้อย่างสะดวก

ภายในชุดประกอบไปด้วย

• WECON HMI PI8043ig ขนาด 4.3 นิ้ว รองรับ Wi-Fi ในตัว สำหรับเชื่อมต่อ V-NET Cloud
• บันทึกข้อมูลลง USB Flash Drive
• แสดงกราฟ Trend แบบ Real-time
• ระบบแจ้งเตือนและ Data Logging

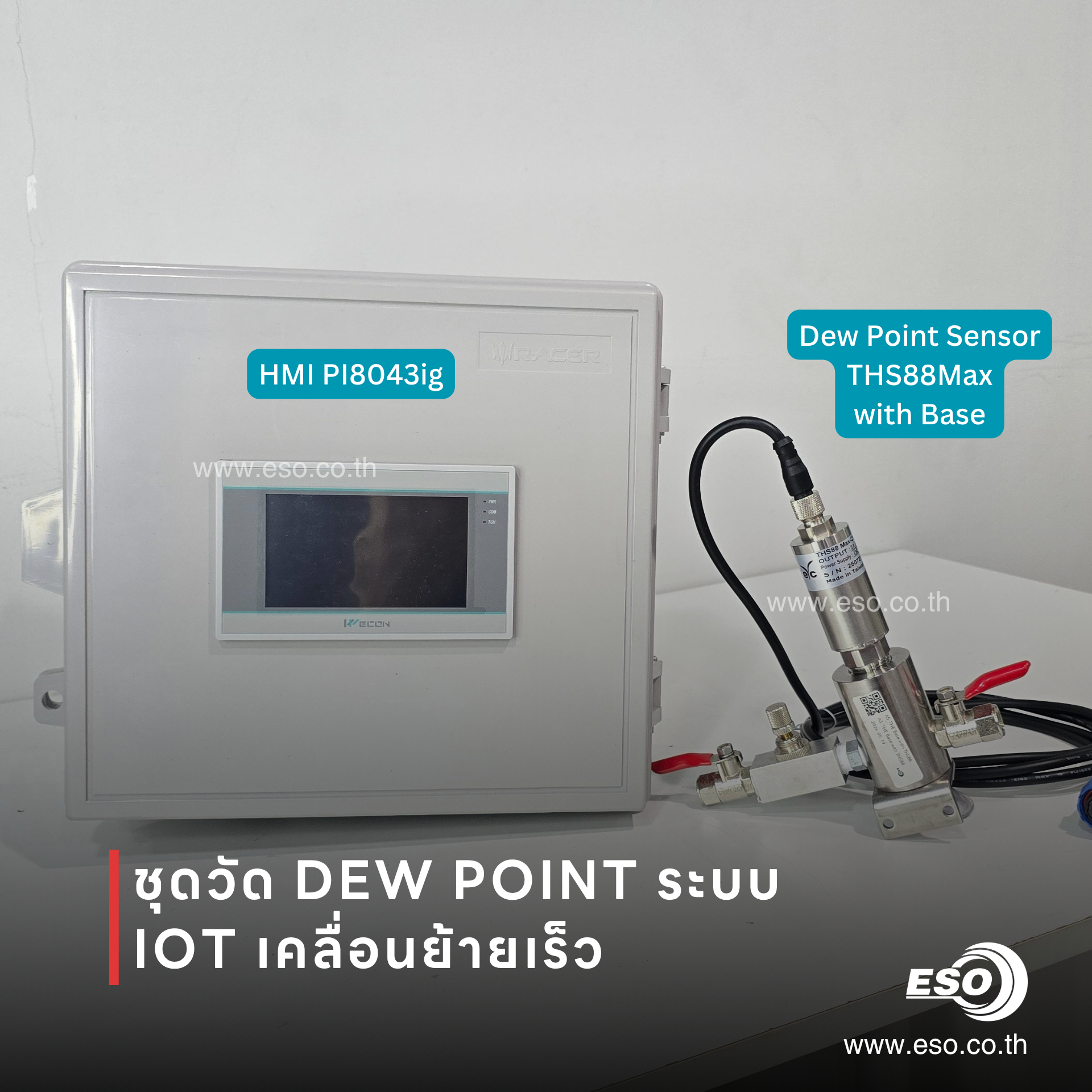

ชุดตู้ Portable Dew point monitoring ที่ทีมงาน อีเอสโอ เทค ได้ออกแบบให้ลูกค้า

Dew Point Transmitter รุ่น THS88MAX จาก eyc-tech
หัวใจสำคัญของระบบคือ Industrial Dew Point Transmitter รุ่น THS88MAX จากแบรนด์ eyc-tech ผู้เชี่ยวชาญด้านเซนเซอร์สำหรับระบบ Compressed Air และ HVAC

มีคุณสมบัติเด่นดังนี้

• ช่วงการวัด -60 ถึง +20 dp°C
• รองรับแรงดันสูงถึง 16 bar
• สื่อสารผ่าน RS485 Modbus RTU
• รองรับการเชื่อมต่อกับ PLC และ HMI โดยตรง
• วัดได้มากถึง 12 พารามิเตอร์ นอกจากค่า Dew Point แล้ว ยังสามารถวัดค่าอื่น ๆ ได้ เช่น
  Temperature
  Relative Humidity
  Wet Bulb Temperature
  Mixture Ratio
  Absolute Humidity
  และค่าทางอุตุนิยมวิทยาอื่น ๆ


พร้อมติดตั้งร่วมกับชุด Base Installation สำหรับปรับแรงดันให้เป็น Atmospheric Dew Point โดยอัตโนมัติ ทำให้การวัดมีความแม่นยำและเชื่อถือได้

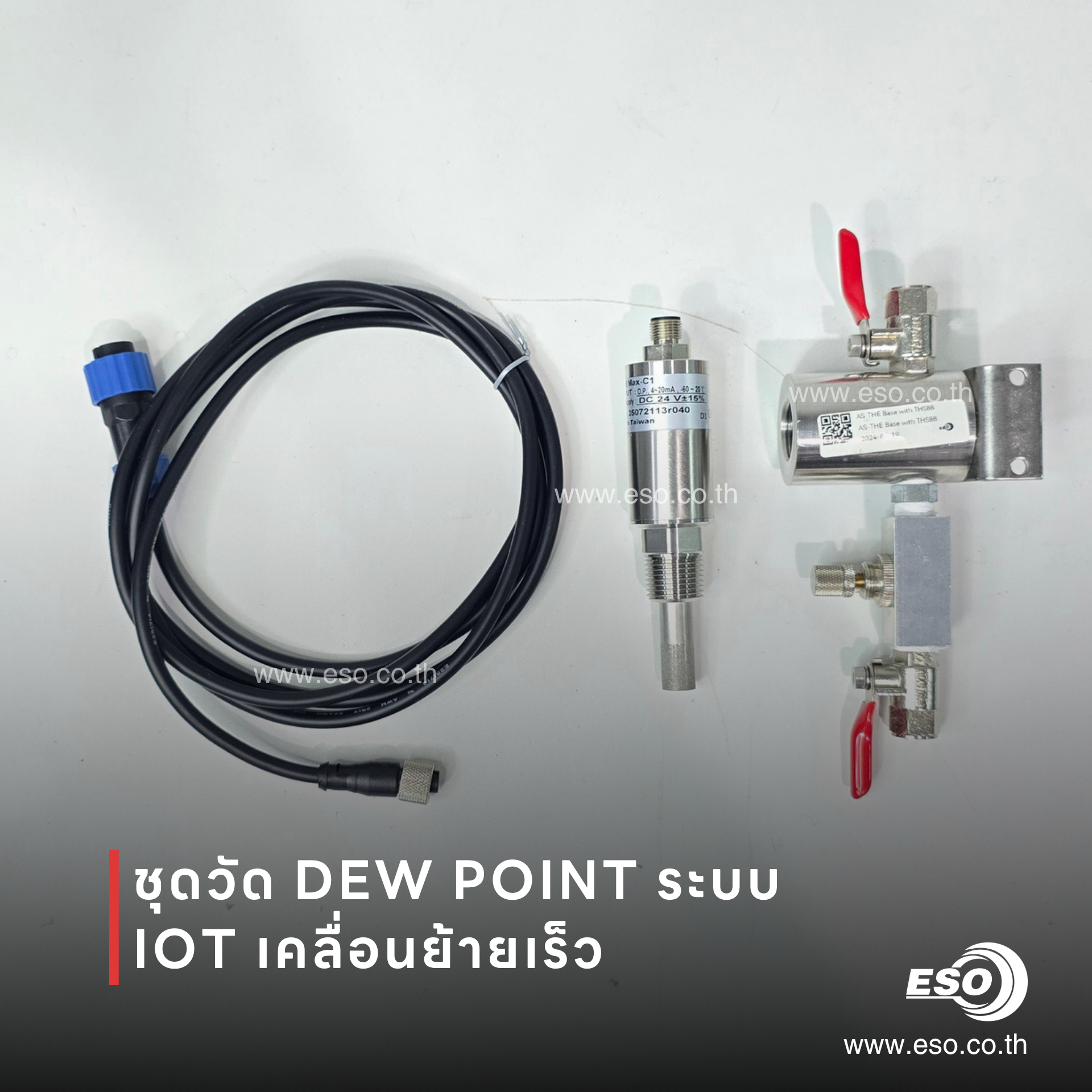

ชุดเซนเซอร์ Dew Point Transmitter รุ่น THS88MAX พร้อม Base Installtaion

แสดงผลแบบ Real-time พร้อมเก็บข้อมูลอัตโนมัติ
ทีมวิศวกรของ ESO TECH ได้พัฒนา Interface บน WECON HMI ให้สามารถแสดงข้อมูลจากเซนเซอร์ทั้งหมดแบบ Real-time ผู้ใช้งานสามารถที่จะ

• ตรวจสอบค่า Dew Point ได้ทันที
• ดูกราฟ Trend ย้อนหลัง
• บันทึกข้อมูลลง USB Flash Drive
• ส่งข้อมูลขึ้น V-NET Cloud
• ดูข้อมูลผ่าน Web Browser
• ตรวจสอบผ่าน Smartphone
• รองรับการขยายระบบ Industrial IoT ในอนาคต

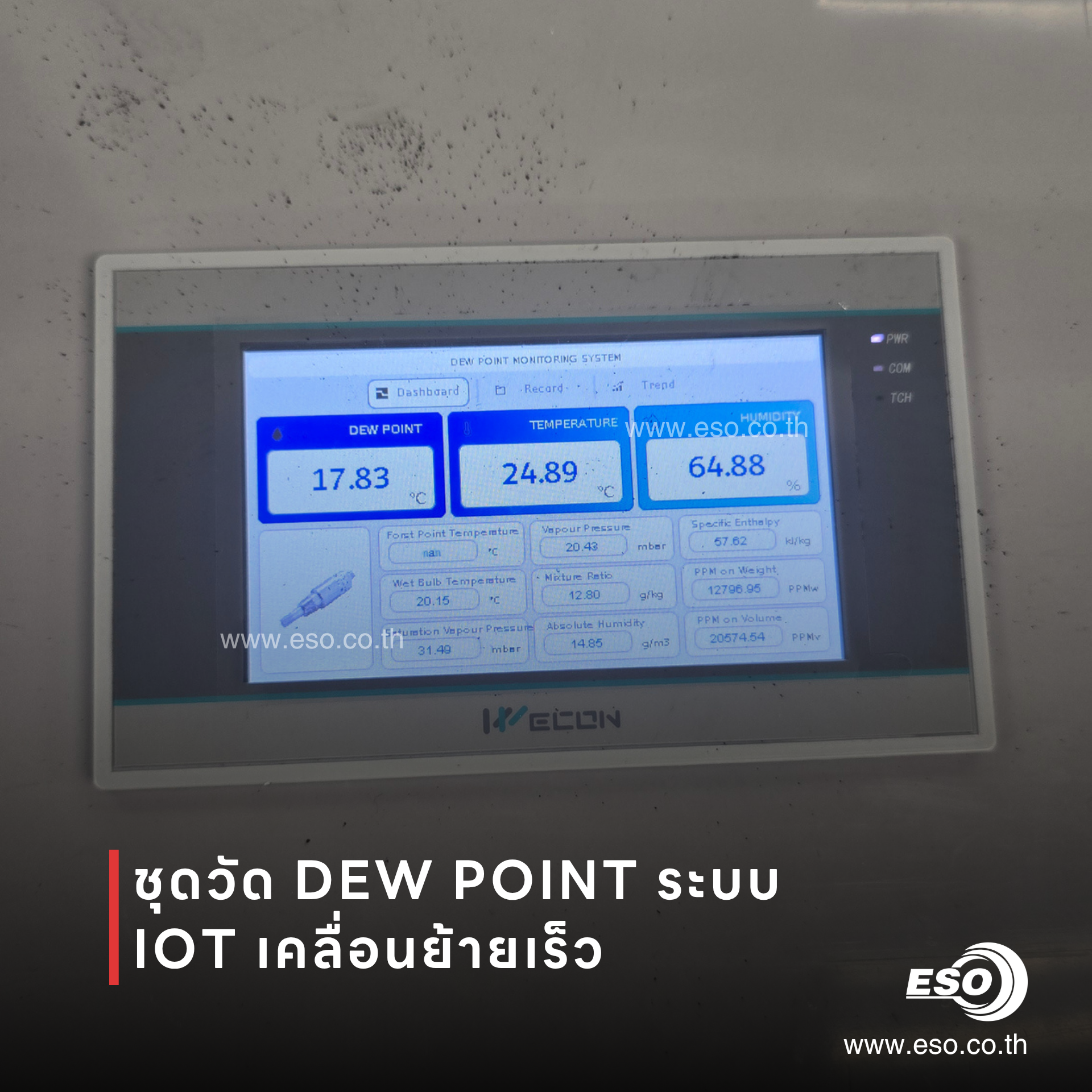

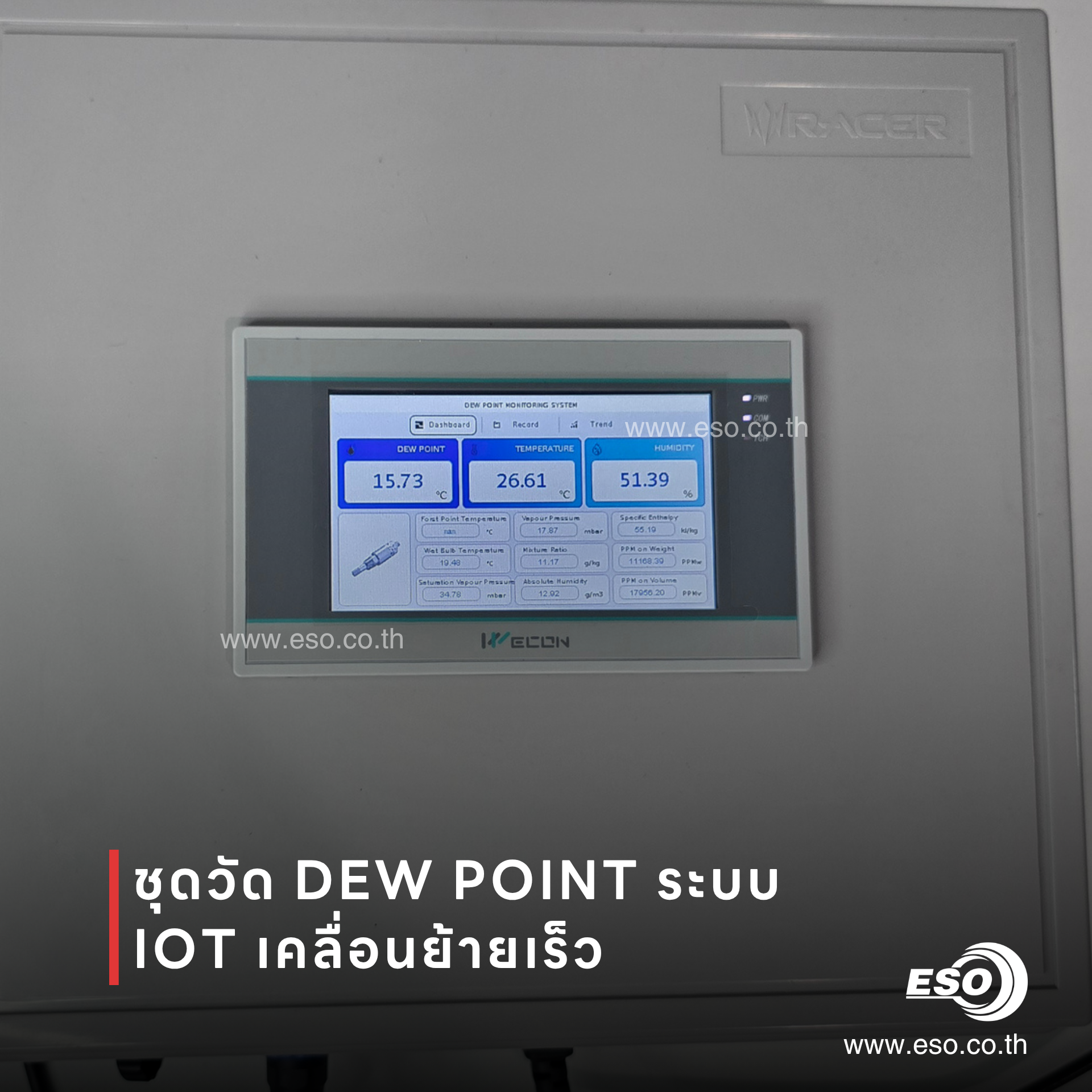

ภาพแสดงหน้าจอ HMI PI8043ig WECON ออกแบบการแสดงผลข้อมูลจาก Dew Point Transmitter

ทำไมต้องเลือก Portable Dew Point Monitoring
สำหรับโรงงานที่มีหลายไลน์การผลิต การติดตั้ง Dew Point Sensor ทุกจุดอาจมีต้นทุนค่อนข้างสูง
Portable Dew Point Monitoring System จึงเป็นอีกทางเลือกที่คุ้มค่า เพราะสามารถที่จะ

• เคลื่อนย้ายไปตรวจสอบแต่ละไลน์การผลิตได้
• ลดต้นทุนการลงทุน
• ใช้เป็นเครื่องมือสำหรับ Audit คุณภาพลม
• ตรวจสอบคุณภาพลมปลายทางได้จริง
• รองรับงาน Commissioning และ Preventive Maintenance
• เหมาะสำหรับการ Sampling ตามจุดต่าง ๆ ของระบบลมอัด

เนื่องจากค่าที่วัดได้จาก Air Dryer หรือ Air Compressor ไม่ได้หมายความว่าลมในปลายทางของทุกไลน์การผลิตจะมีคุณภาพเท่ากัน การตรวจวัดที่ตำแหน่งใช้งานจริงจึงเป็นวิธีที่ช่วยให้มั่นใจได้ว่าลมที่ส่งเข้าสู่กระบวนการผลิตมีคุณภาพตามมาตรฐานที่ต้องการ

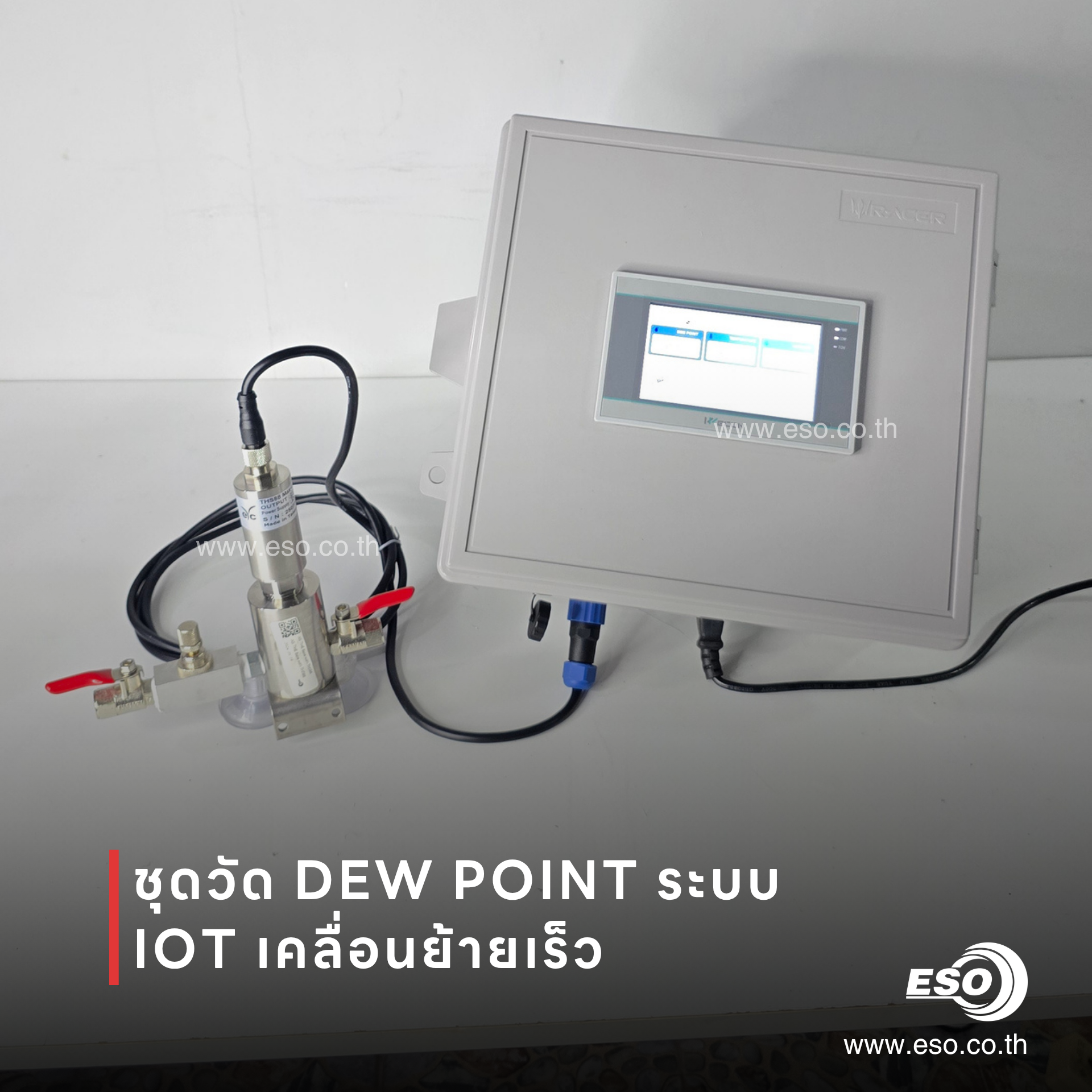

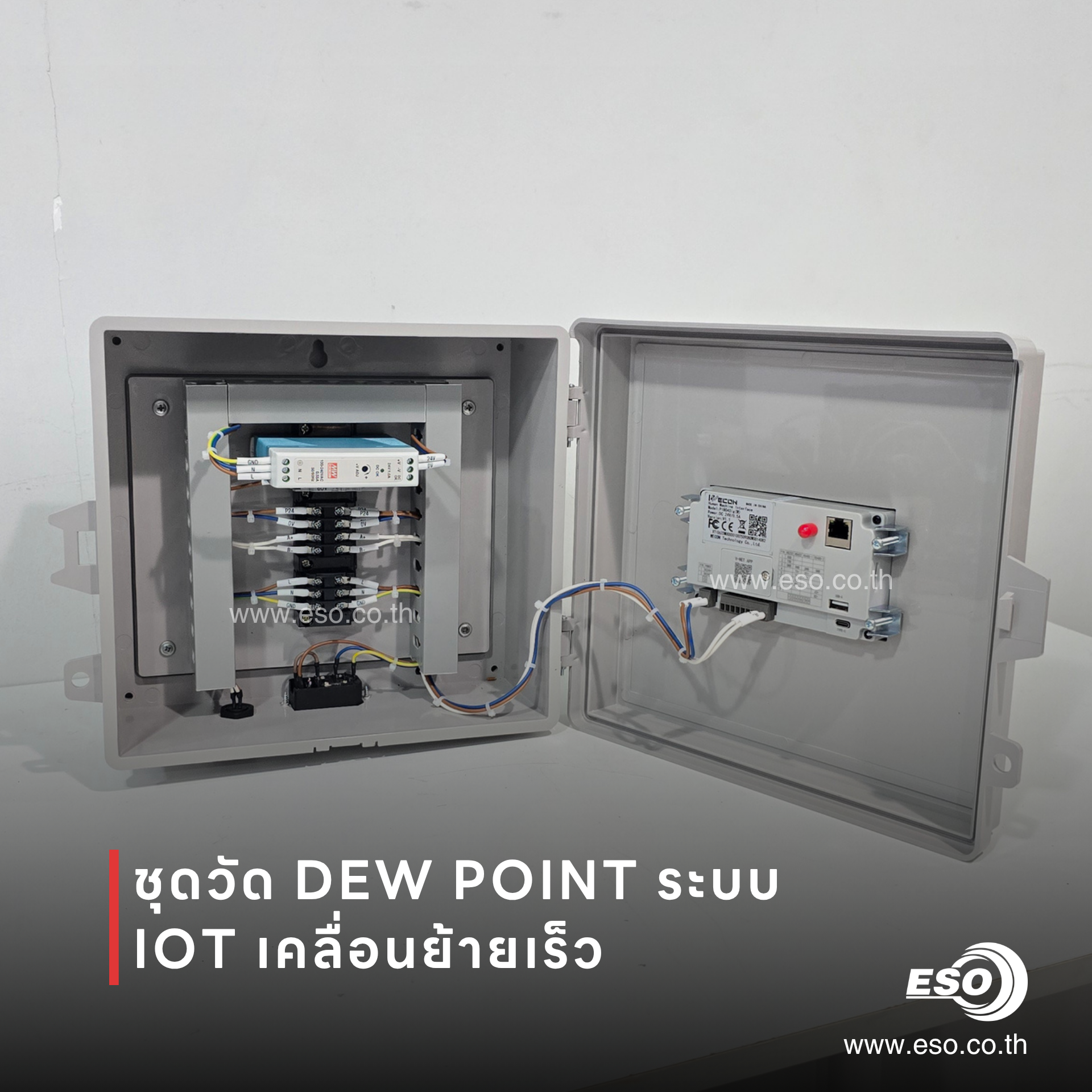

ภาพแสดงชุดตู้ควบคุมแสดงผล HMI และ Dew Point Transmitter

ชุดวัด Dew Point เหมาะกับการนำไปใช้ในอุตสาหกรรมใดบ้าง ?
Portable Dew Point Monitoring System เหมาะสำหรับ

• โรงงานผลิตอาหารและเครื่องดื่ม
• โรงงานผลิตยา
• โรงงานผลิตชิ้นส่วนอิเล็กทรอนิกส์
• โรงงานยานยนต์
• Semiconductor
• ห้อง Cleanroom
• ห้องปฏิบัติการ (Laboratory)
• โรงพยาบาล
• โรงงานที่ใช้ระบบลมอัดคุณภาพสูง

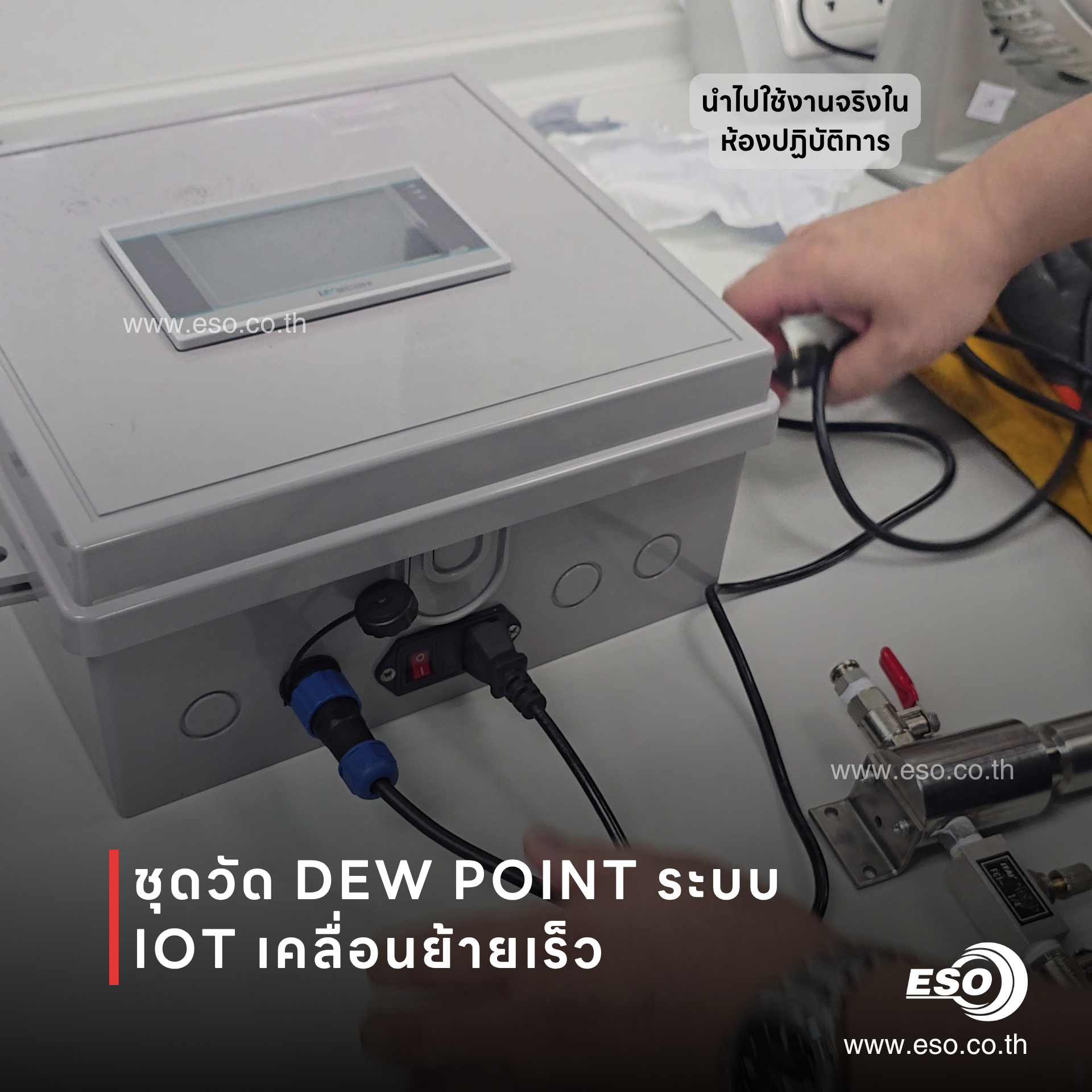

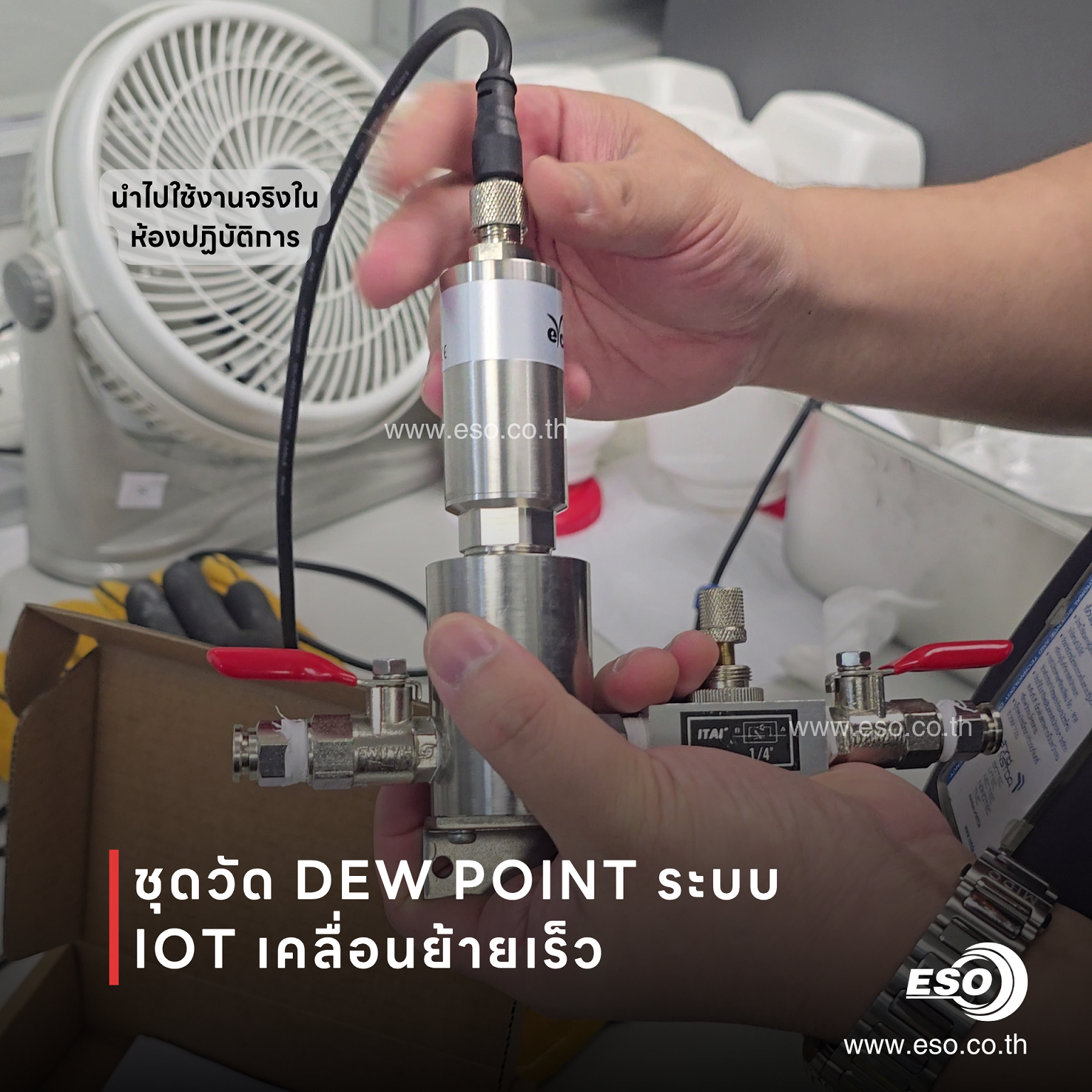

ภาพตัวอย่างการนำไปใช้งานจริงโดยลูกค้าได้นำไปใช้งานในห้องปฏิบัติการ

คำถามที่พบบ่อย (FAQ)

Dew Point ที่ดีควรเป็นเท่าไร?
ขึ้นอยู่กับประเภทของอุตสาหกรรม โดยทั่วไปลมอัดสำหรับโรงงานอุตสาหกรรมจะอยู่ที่ประมาณ -20 ถึง -40°C ส่วนอุตสาหกรรมอาหาร ยา และอิเล็กทรอนิกส์มักต้องการค่า -40 ถึง -60°C หรือต่ำกว่า

Dew Point Sensor ใช้วัดอะไร?
ใช้วัดจุดที่ไอน้ำในระบบลมอัดเริ่มควบแน่นเป็นหยดน้ำ ซึ่งเป็นตัวบ่งชี้คุณภาพของลมอัด

Dew Point กับ Humidity ต่างกันอย่างไร?
Humidity เป็นการวัดปริมาณความชื้นสัมพัทธ์ในอากาศ ส่วน Dew Point เป็นตัวบ่งชี้โอกาสเกิดการควบแน่นของไอน้ำ จึงเหมาะกับการตรวจสอบคุณภาพลมอัดมากกว่า

ทำไมต้องเก็บข้อมูล Dew Point?
การบันทึกข้อมูลช่วยให้สามารถตรวจสอบแนวโน้มของคุณภาพลมย้อนหลัง วิเคราะห์ปัญหา วางแผนการบำรุงรักษา และใช้เป็นหลักฐานด้านคุณภาพในอุตสาหกรรมที่ต้องมีการตรวจสอบมาตรฐาน เช่น อาหาร ยา และอิเล็กทรอนิกส์

ให้ ESO TECH ช่วยออกแบบระบบที่เหมาะกับโรงงานของคุณ
บริษัท อีเอสโอ เทค จำกัด พร้อมให้คำปรึกษา ออกแบบ และพัฒนาระบบตรวจวัด Dew Point สำหรับระบบลมอัด ทั้งแบบติดตั้งถาวร (Fixed Installation) และแบบเคลื่อนที่ (Portable Monitoring System)

เราพร้อมให้บริการตั้งแต่การเลือกเซนเซอร์ การออกแบบระบบ HMI การเก็บข้อมูล การเชื่อมต่อ Cloud IoT ไปจนถึงการพัฒนาระบบ Monitoring และ Alarm ให้เหมาะกับความต้องการของแต่ละโรงงาน

หากท่านกำลังมองหาโซลูชันสำหรับตรวจวัดคุณภาพลมอัด สามารถติดต่อทีมงาน ESO TECH เพื่อรับคำปรึกษาได้ทุกช่องทาง
