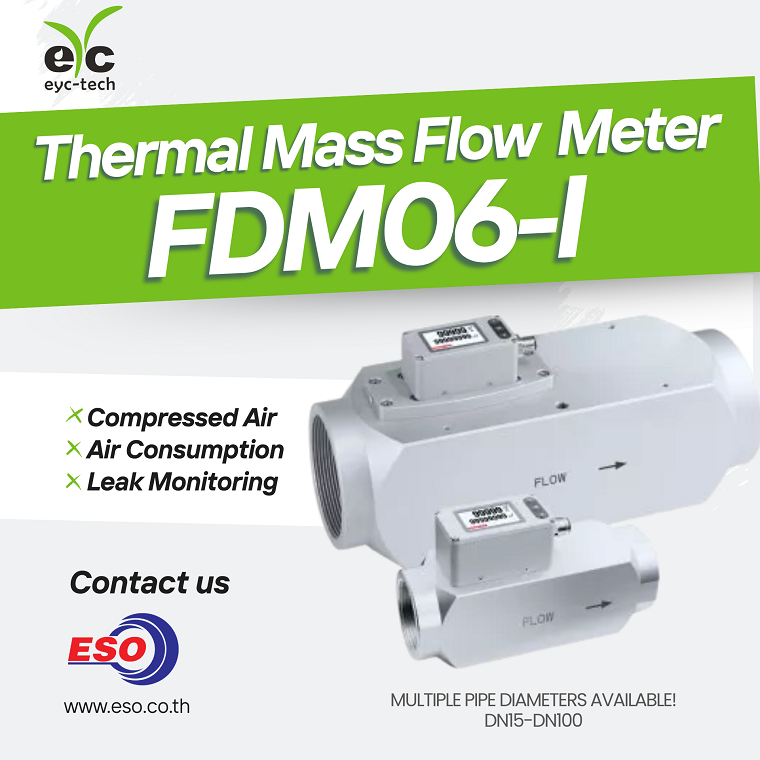

Compressed Air Monitoring Solution FDM06-I Thermal Mass Flow Meter

Smart Monitoring สำหรับระบบอัดอากาศ (Compressed Air System) ในโรงงานอุตสาหกรรม

ในโรงงานอุตสาหกรรม ระบบอัดอากาศ (Compressed Air System) ถือเป็นหนึ่งในระบบสาธารณูปโภคหลักที่ใช้พลังงานสูงที่สุด โดยหลายโรงงานมีต้นทุนพลังงานจาก Air Compressor สูงถึง 10-30% ของการใช้ไฟฟ้าทั้งหมดภายในโรงงาน

ปัญหาที่เรามักพบเจอได้บ่อยในระบบอัดอากาศ ยกตัวอย่างเช่น

• การรั่วไหลของลมในท่อและข้อต่อ
• การใช้ลมเกินความจำเป็น
• ไม่สามารถตรวจสอบปริมาณการใช้ลมของแต่ละเครื่องจักรได้
• ไม่มีระบบ Monitoring แบบ Real-time
• ขาดข้อมูลสำหรับวิเคราะห์ต้นทุนพลังงาน



จุดเด่นของ FDM06-I Venturi Thermal Mass Flow Meter

Real-time Air Consumption Monitoring
สามารถตรวจสอบอัตราการใช้ลมแบบ Real-time ทั้ง Instantaneous Flow และ Totalized Flow ผ่านหน้าจอ LCD ช่วยให้ผู้ใช้งานวิเคราะห์การใช้พลังงานของระบบลมอัดได้อย่างแม่นยำ

High Accuracy Venturi Thermal Measurement
ใช้เทคโนโลยี Hot-wire Thermal Mass Sensor ร่วมกับ Venturi Structure ช่วยเพิ่มความแม่นยำในการวัดอัตราการไหล แม้ในช่วง Low Flow หรือระบบแรงดันต่ำ โดยมีค่าความแม่นยำสูงถึง ±1.5% F.S.

รองรับระบบ Smart Factory และ IIoT
รองรับการเชื่อมต่อหลายรูปแบบในตัวเดียวกัน คือ

• RS-485 Modbus RTU
• Analog Output 4-20mA / 0-10V
• Relay Output


สามารถเชื่อมต่อกับระบบหลักของโรงงานได้ทันที อาทิ เช่น

• PLC/HMI/SCADA
• Cloud Monitoring System
• Energy Management Platform

Designed for Industrial Applications
รองรับแรงดันสูงถึง 16 bar พร้อมมาตรฐานป้องกันฝุ่นและน้ำระดับ IP65 เหมาะสำหรับใช้งานในโรงงานอุตสาหกรรมทุกประเภท

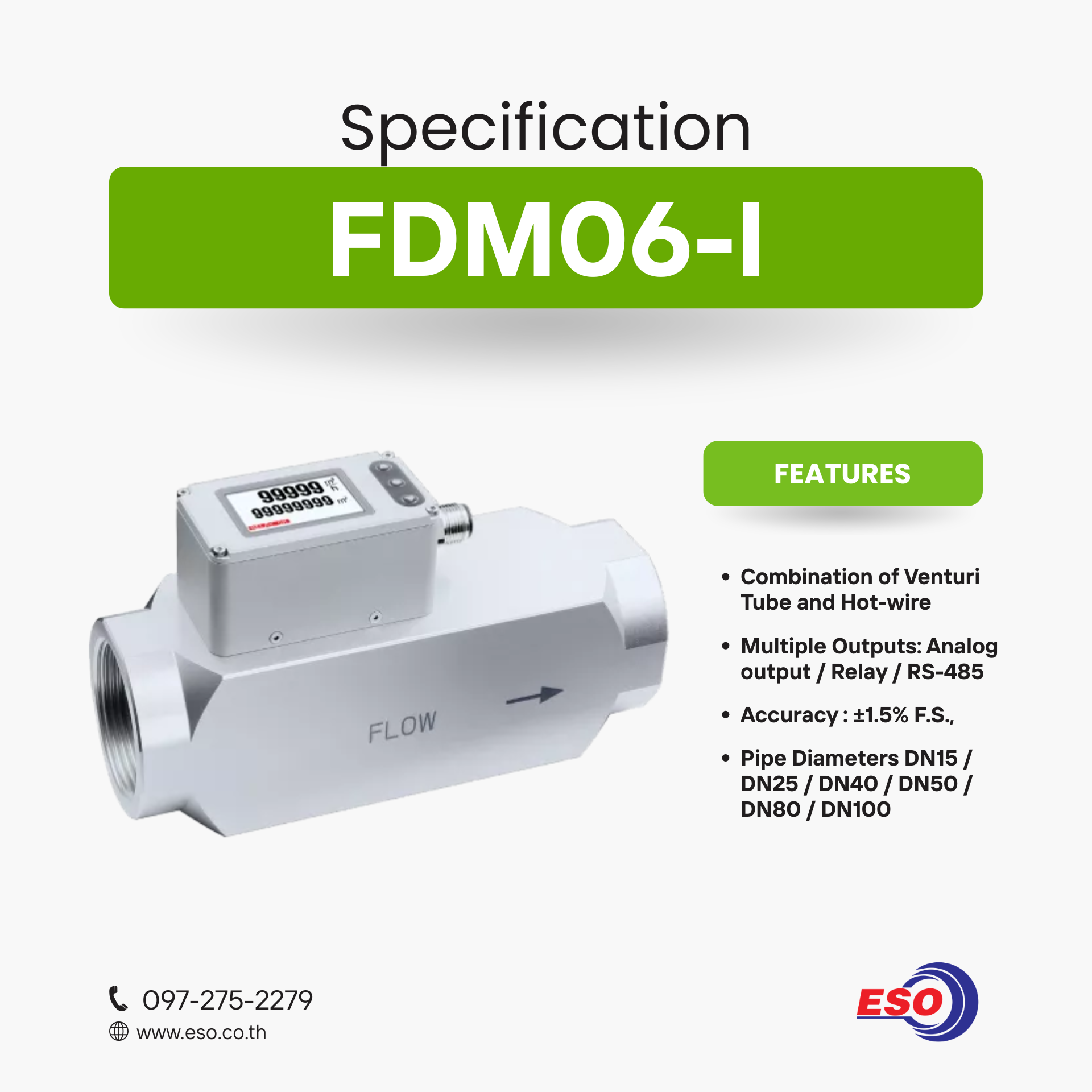

คุณสมบัติเด่นของ FDM06-I

• รองรับ Pipe Size DN15 ถึง DN100
• Measuring Range สูงสุด 4000 m³/h
• Accuracy ±1.5% F.S.
• Turndown Ratio สูงถึง 100:1
• รองรับ Instantaneous และ Total Flow

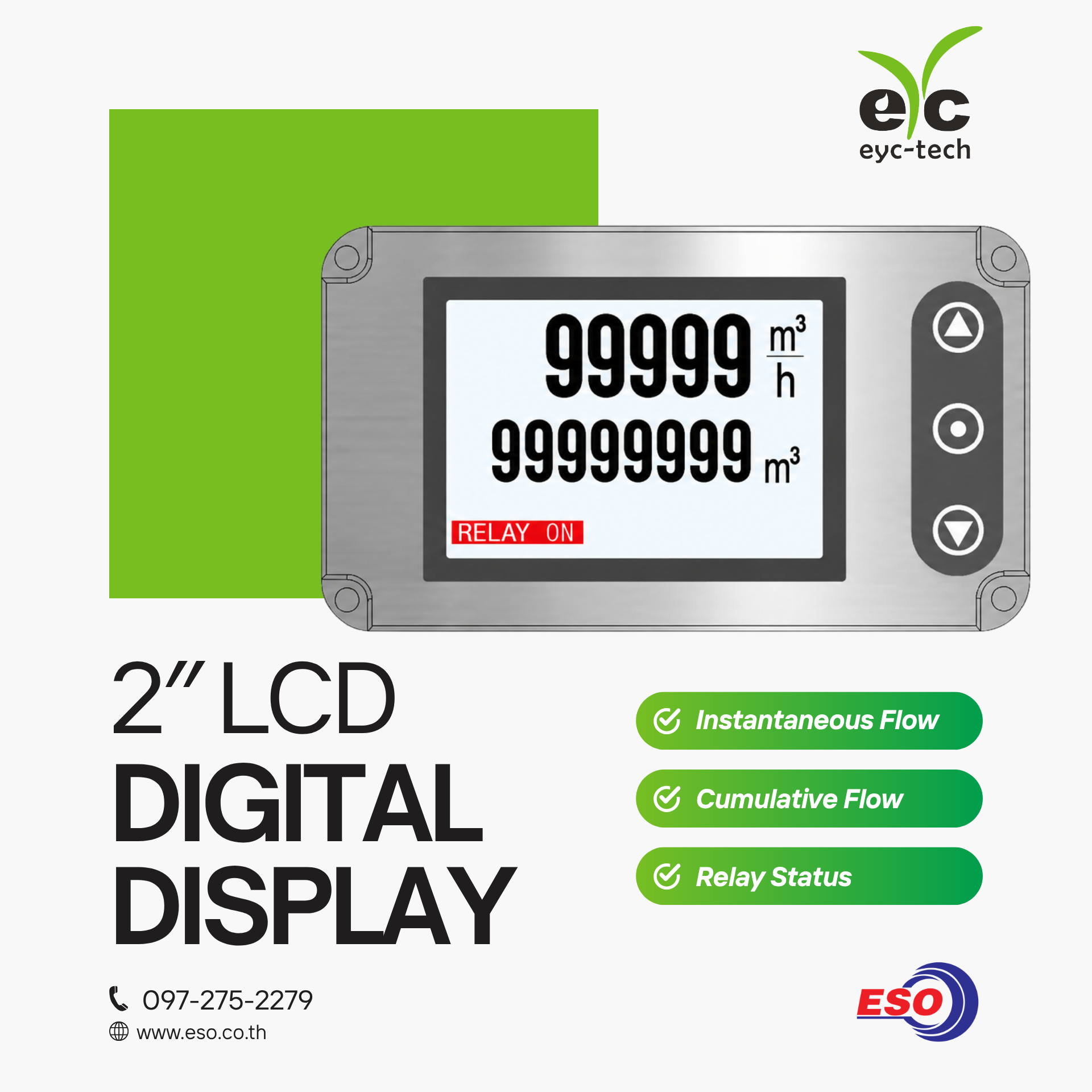

• หน้าจอ LCD 2 นิ้ว
• รองรับ Non-corrosive Gas
• รองรับ Industrial Communication

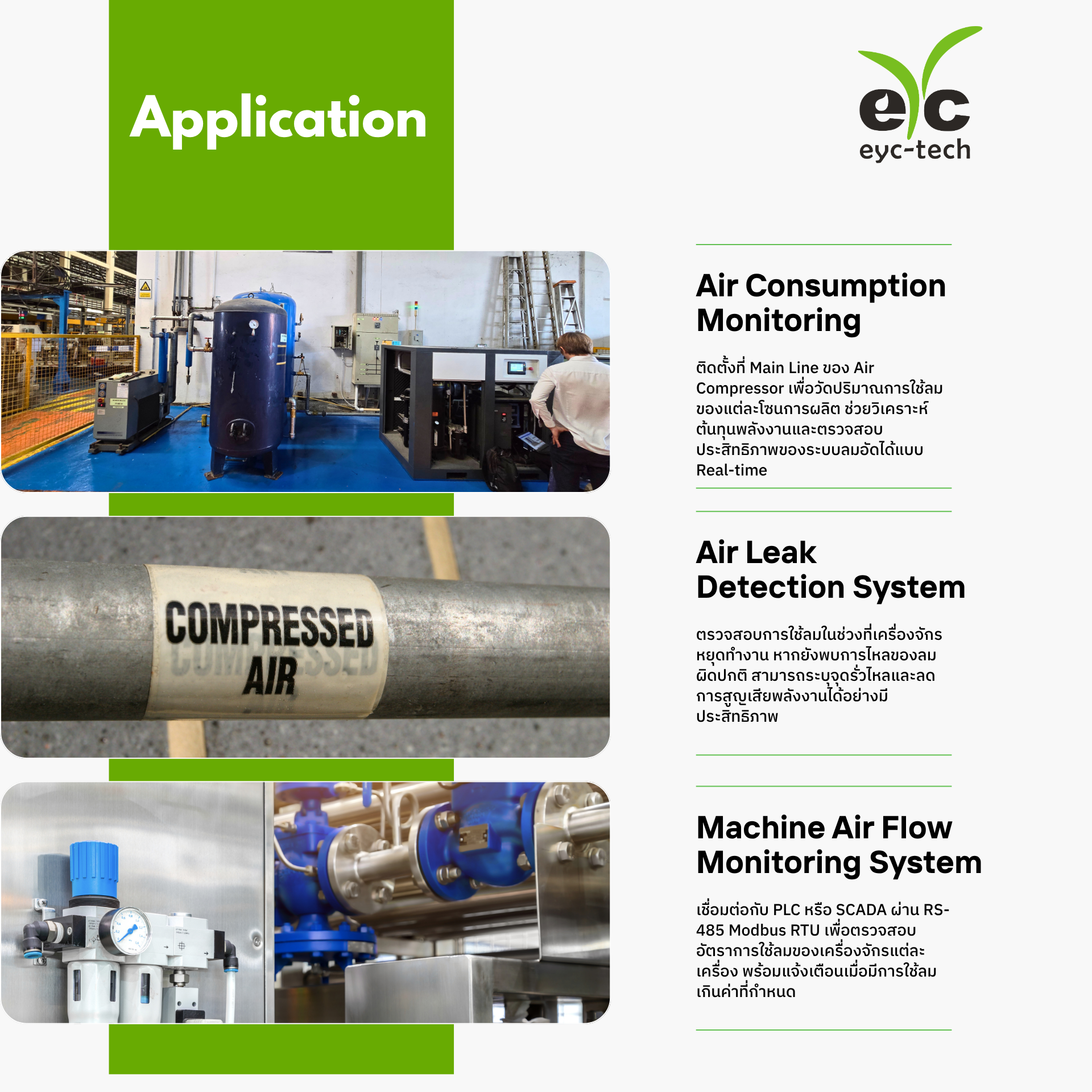

ตัวอย่างการนำไปใช้งาน (Applications)

1. Compressed Air Consumption Monitoring System
ติดตั้งที่ Main Line ของ Air Compressor เพื่อวัดปริมาณการใช้ลมของแต่ละโซนการผลิต ช่วยให้โรงงานสามารถวิเคราะห์ต้นทุนพลังงาน ตรวจสอบประสิทธิภาพของระบบลมอัด และวางแผนลดการใช้พลังงานได้อย่างมีประสิทธิภาพ เหมาะสำหรับโรงงานอาหารและเครื่องดื่ม
โรงงานอิเล็กทรอนิกส์
โรงงานบรรจุภัณฑ์
ระบบ Pneumatic Automation

2. Compressed Air Leak Detection System
ระบบสามารถตรวจจับการใช้ลมผิดปกติในช่วงเวลาที่เครื่องจักรหยุดทำงาน ช่วยค้นหาจุดรั่วไหลในระบบลมอัด ลดการสูญเสียพลังงาน และลดภาระการทำงานของ Air Compressor
ประโยชน์ที่โรงงานจะได้รับ
ลดค่าไฟฟ้า
ลดภาระ Compressor
ยืดอายุอุปกรณ์
เพิ่มประสิทธิภาพระบบลมอัด

3. Automation Machine Air Flow Monitoring System
เชื่อมต่อข้อมูลผ่าน RS-485 Modbus RTU ไปยัง PLC หรือ SCADA เพื่อ Monitoring การใช้ลมของเครื่องจักรแต่ละเครื่องแบบ Real-time พร้อมตั้ง Alarm แจ้งเตือนเมื่อใช้ลมเกินค่าที่กำหนด

รองรับระบบควบคุมและมอนิเตอร์มาตรฐานอุตสาหกรรม เช่น
PLC Automation
SCADA System
Smart Manufacturing
Factory Dashboard Monitoring

FDM06-I Venturi Thermal Mass Flow Meter คือโซลูชันสำหรับโรงงานอุตสาหกรรมที่ต้องการยกระดับระบบอัดอากาศสู่ Smart Monitoring System ช่วยลดต้นทุนพลังงาน เพิ่มประสิทธิภาพการผลิต และรองรับการเชื่อมต่อเข้าสู่ระบบ Smart Factory และ IIoT ได้อย่างครบวงจร
