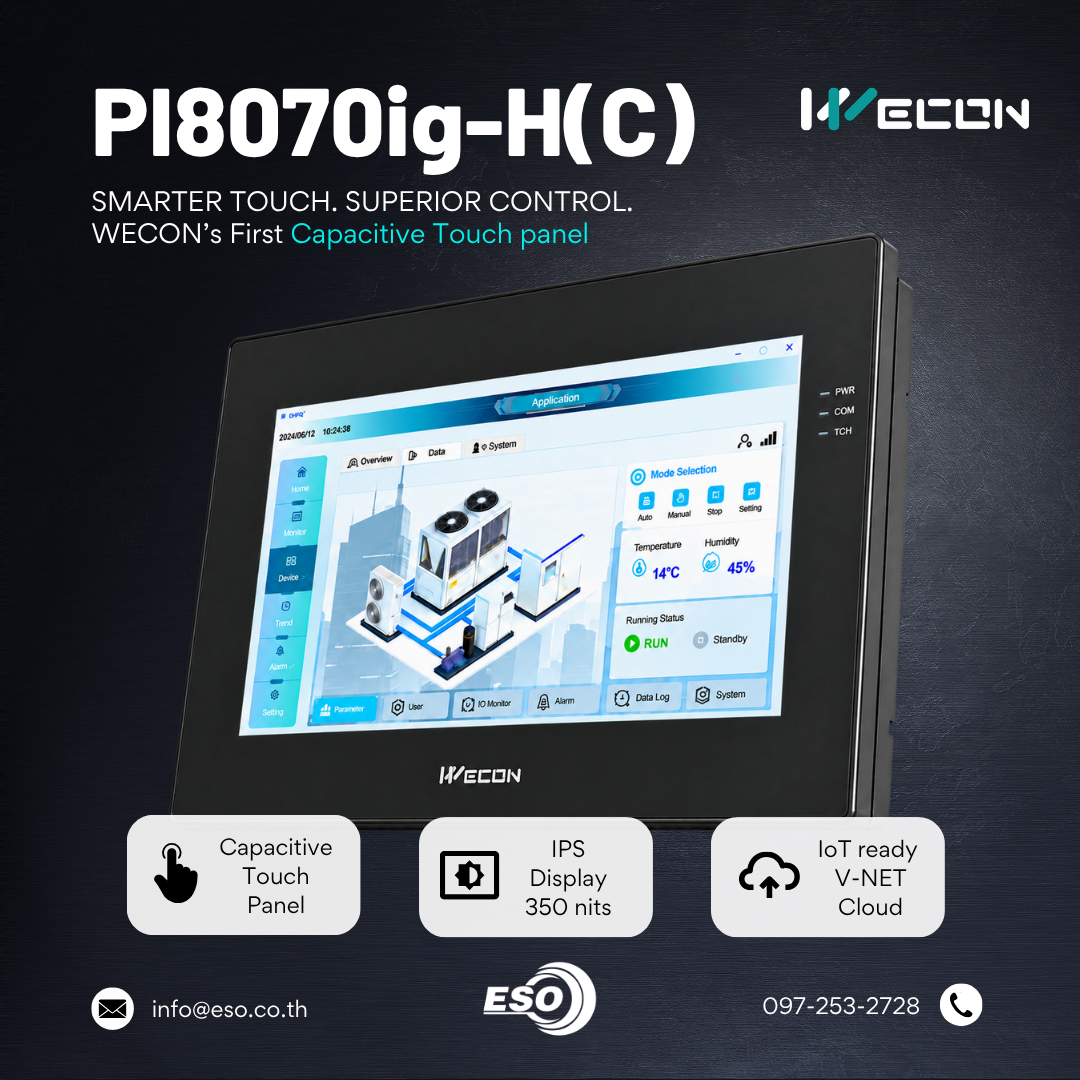

WECON PI8070ig-H(C) | 7” Capacitive Touch IoT HMI
คุณสมบัติสินค้า:
WECON PI8070ig-H(C) จอ HMI 7 นิ้ว Capacitive Touch ความละเอียด 1024×600 รองรับ Ethernet, MQTT, Lua Script, V-NET Cloud, Remote Access และ IP65 ด้านหน้า
หมวดหมู่ : FACTORY AUTOMATION , HMI , HMI PI8000 ,
แบรนด์ : WECON
Share
| Technical information | |
| Operating system | Linux 4.4.0 QT based |
| Processor | Cortex A35 |
| Memory | 512 MB |
| Flash memory | 4 GB |
| Real time clock | Built-in |
| Calendar | Built-in |
| Electrical data | |
| Supply voltage | DC 24 V |
| Supply input range | DC 18..28 V |
| Power consumption | <8W |
| Display | |
| Display Size | 7 " |
| Display type | TFT colour screen |
| Resolution | 1024 x 600 |
| Colour | 16,000k |
| Brightness [cd/m2] | 350 |
| Blacklight | LED |
| Blacklight Lifetime [hour] | 50,000 |
| Touch Panel | Glass projected capacitive |
| Interface | |
| USB Port | 1 x USB 2.0 Host |
| 1 x USB 2.0 Client | |
| SD Card | Yes |
| Serial port COM1 (DB9) | Channel 1 : RS422/RS485 |
| Channel 2 : RS232 | |
| Channel 3 : RS485 | |
| Ethernet | 1 x RJ45 |
| Operating environment | |
| Operating Temp. [°C] | -10 ... +55°C |
| Operating Humid. [%RH] | 10..90 (Non-condensing) |
| Storage temperature [°C] | -20..70 |
| Vibration Resistance | 10 ~ 25 Hz (X, Y, Z direction 2G/30 minutes) |
| Cooling method | Air |
| Protection | |
| IP rating | IP65 Front panel / IP20 |
| Mechanical data | |
| Housing material | Plastic+ABS(Polycarbonate) |
| Housing Colour | Black |
| Diemension [mm] | 201.2 x 147.2 x 39 |
| Mounting | Panel mounting |
| Mounting size [mm] | 192 x 138 |
| Weight [g] | 520 |
| Certification | |
| Certification | CE |
| FCC Class A | |
| Software | |
| Programming | PI Studio |
| Remote Access | Yes |
| Email alarm | Yes |
| IP camera | Yes |
| Audio output | - |
| Video player | Yes |
| Data tool | Yes |
| V-NET | |
| Cloud SCADA | Yes |
| APP & Remote control | Yes |
| Remote update hmi | Yes |
| WVPN | Yes |
| Serial Pass-through | Yes |
| Open cloud mode | Yes |
| MQTT | Yes |
| Lua script | Yes |
| LAN monitoring | Yes |
| Real-time data [tags] | 300 |
| Alarm data [tags] | 200 |
| History data [tags] | 100 |
ลักษณะการนำไปใช้งาน

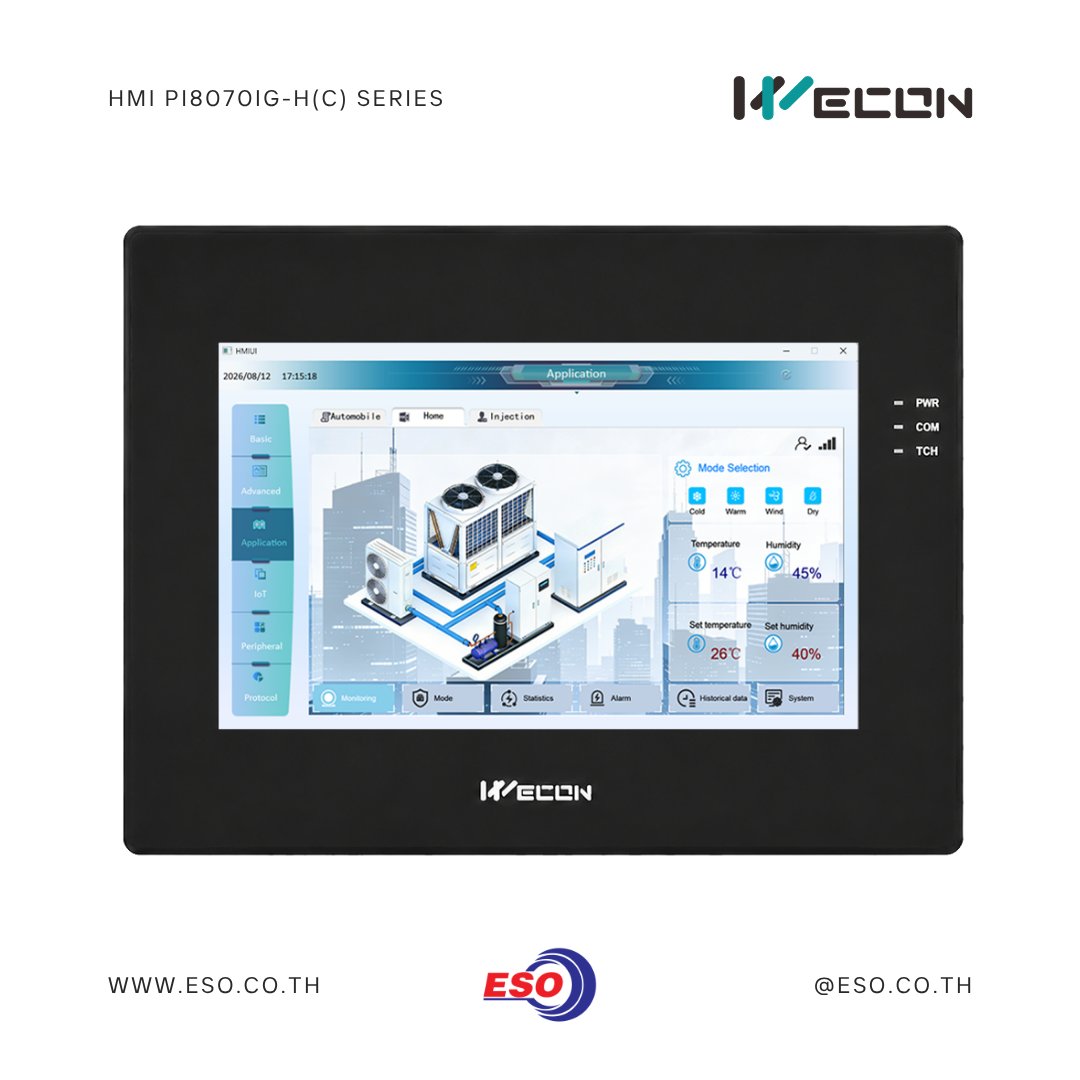

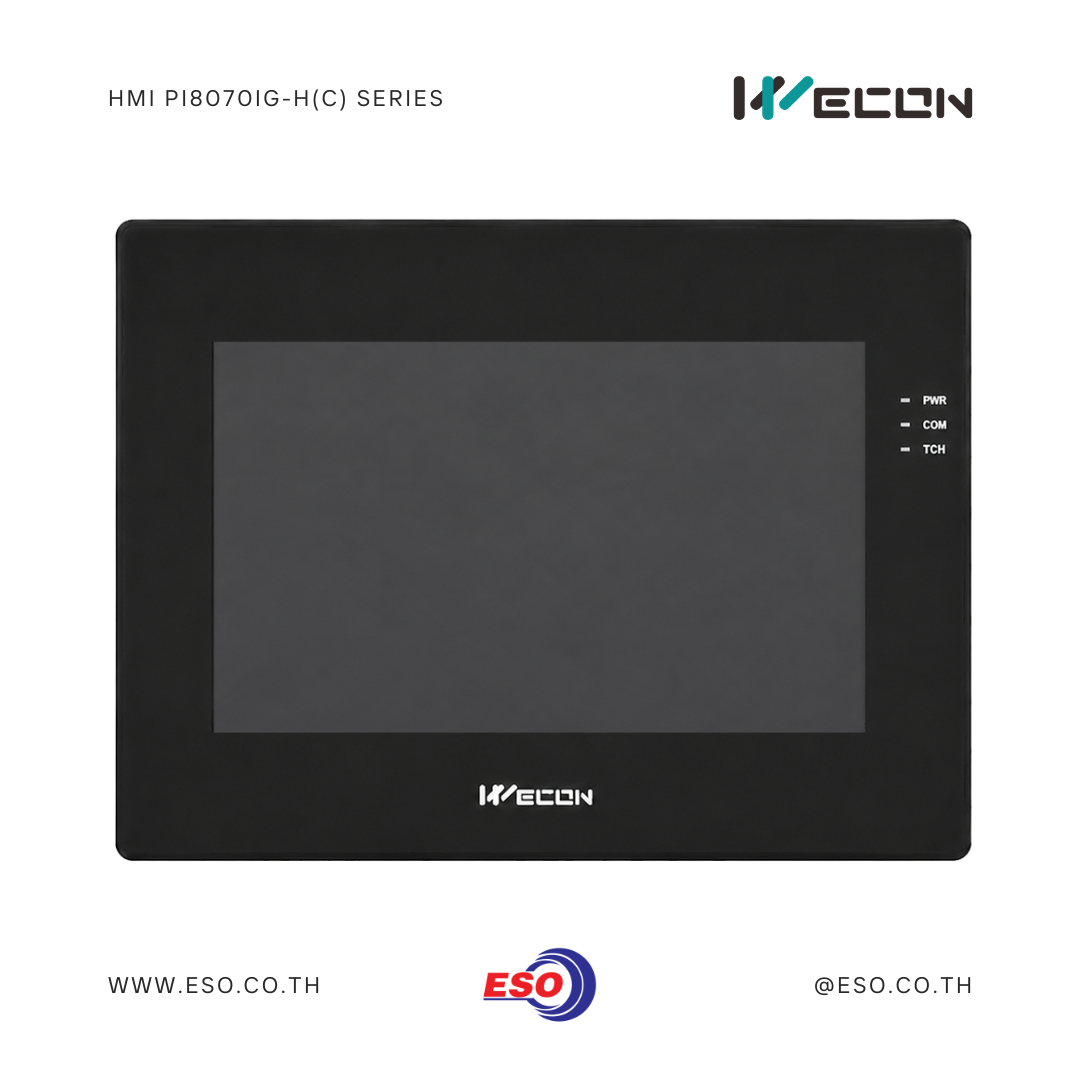

WECON PI8070ig-H(C) จอ HMI Capacitive Touch ขนาด 7 นิ้ว
ยกระดับการควบคุมเครื่องจักรด้วย WECON PI8070ig-H(C) จอ HMI รุ่นใหม่ที่มาพร้อมหน้าจอสัมผัสแบบ Glass Projected Capacitive ให้ประสบการณ์สัมผัสที่ลื่นไหล ตอบสนองรวดเร็ว และให้ภาพลักษณ์ทันสมัยเหมือนอุปกรณ์ Smart Device
หน้าจอ TFT ขนาด 7 นิ้ว ความละเอียด 1024×600 พิกเซล และความสว่าง 350 cd/m² ช่วยให้การแสดงผลกราฟิก สถานะเครื่องจักร ค่า Process และ Alarm มีความคมชัด เหมาะสำหรับ Machine Builder, System Integrator และโรงงานที่ต้องการ HMI ดีไซน์ทันสมัย พร้อมความสามารถด้าน Industrial IoT
ประโยชน์ของ Capacitive Touch
หน้าจอ Capacitive Touch ตรวจจับการสัมผัสผ่านการเปลี่ยนแปลงของสนามไฟฟ้า จึงไม่จำเป็นต้องออกแรงกดเหมือนหน้าจอ Resistive Touch ทั่วไป ช่วยให้ผู้ใช้งานสามารถแตะปุ่ม เลือกเมนู และควบคุมเครื่องจักรได้รวดเร็วยิ่งขึ้น
ข้อดีสำหรับงาน Machine Automation ได้แก่
- สัมผัสลื่นและตอบสนองได้รวดเร็ว
- ใช้แรงกดน้อย ลดความเมื่อยล้าของผู้ปฏิบัติงาน
- ผิวหน้าจอกระจกให้ภาพลักษณ์พรีเมียม
- ทำความสะอาดพื้นผิวได้ง่าย
- เหมาะกับหน้าจอควบคุมที่มีเมนูและกราฟิกสมัยใหม่
- ช่วยเพิ่มมูลค่าและภาพลักษณ์ให้กับเครื่องจักร
สำหรับหน้างานที่ผู้ปฏิบัติงานต้องใส่ถุงมือหนา หรือมีน้ำและน้ำมันบนหน้าจอ ควรทดสอบการสัมผัสกับสภาพการใช้งานจริงก่อนเลือกติดตั้ง
รองรับ Industrial IoT ผ่าน V-NET
PI8070ig-H(C) สามารถนำมาใช้เป็นศูนย์กลางสำหรับควบคุมเครื่องจักรและเชื่อมต่อข้อมูลเข้าสู่ระบบ Industrial IoT ได้ภายในอุปกรณ์เดียว โดยรองรับฟังก์ชันสำคัญ เช่น
- ดูข้อมูล Real-time ผ่านอุปกรณ์ระยะไกล
- Remote Control ผ่านแอปพลิเคชัน
- Remote Update โปรแกรม HMI
- Cloud SCADA
- WVPN สำหรับเข้าถึงอุปกรณ์ในระบบ
- Serial Pass-through
- MQTT สำหรับเชื่อมต่อระบบ IoT
- Lua Script สำหรับพัฒนาฟังก์ชันเพิ่มเติม
- LAN Monitoring
- Alarm Data และ History Data
รุ่นนี้ไม่มีการเชื่อมต่อ 4G หรือ Wi-Fi ในตัว การเชื่อมต่อเครือข่ายหลักใช้ผ่านพอร์ต Ethernet หากต้องการใช้งานผ่านระบบโทรศัพท์มือถือหรือ Wi-Fi ควรเลือกอุปกรณ์เสริมให้เหมาะสมกับระบบ
รองรับการสื่อสารกับอุปกรณ์อุตสาหกรรม
WECON PI8070ig-H(C) รองรับพอร์ต Serial หลายรูปแบบ ช่วยให้เชื่อมต่อกับอุปกรณ์ในระบบ Automation ได้หลากหลาย เช่น PLC, Inverter, Servo Drive, Temperature Controller, Power Meter และอุปกรณ์ Modbus
พอร์ตสื่อสารประกอบด้วย:
CN1: RS422/RS485
CN2: RS232
CN3: RS485
Ethernet: 1 พอร์ต
PI8070ig-H(C) แตกต่างจาก HMI แบบ Resistive Touch อย่างไร?
PI8070ig-H(C) ใช้ระบบ Glass Projected Capacitive ซึ่งสัมผัสได้ลื่นไหลและใช้แรงกดน้อยกว่าหน้าจอ Resistive Touch พร้อมพื้นผิวกระจกที่ให้ภาพลักษณ์ทันสมัย
PI8070ig-H(C) รองรับ MQTT หรือไม่?
รองรับ MQTT สำหรับเชื่อมต่อข้อมูลจากเครื่องจักรเข้าสู่ระบบ IoT หรือแพลตฟอร์มที่รองรับ MQTT
สามารถดูและควบคุม HMI จากระยะไกลได้หรือไม่?
รองรับ APP Remote Control, Remote Access, LAN Monitoring, Cloud SCADA, WVPN และการอัปเดตโปรแกรม HMI จากระยะไกลผ่านระบบ V-NET
รุ่นนี้มี Wi-Fi หรือ 4G ในตัวหรือไม่?
ไม่มี Wi-Fi หรือ 4G ในตัว การเชื่อมต่อเครือข่ายใช้ผ่าน Ethernet หากต้องการเชื่อมต่อผ่านเครือข่ายไร้สายหรือซิม ควรใช้อุปกรณ์ Network หรือ IoT Gateway เพิ่มเติม
ใช้ซอฟต์แวร์อะไรในการเขียนโปรแกรม?
ใช้ซอฟต์แวร์ WECON PIStudio สำหรับออกแบบหน้าจอและตั้งค่าการสื่อสารกับอุปกรณ์ต่าง ๆ
ด้านหน้าจอป้องกันน้ำและฝุ่นได้หรือไม่?
ด้านหน้าของ HMI มีระดับการป้องกัน IP65 เมื่อติดตั้งบนหน้าตู้ตามวิธีและเงื่อนไขที่เหมาะสม
