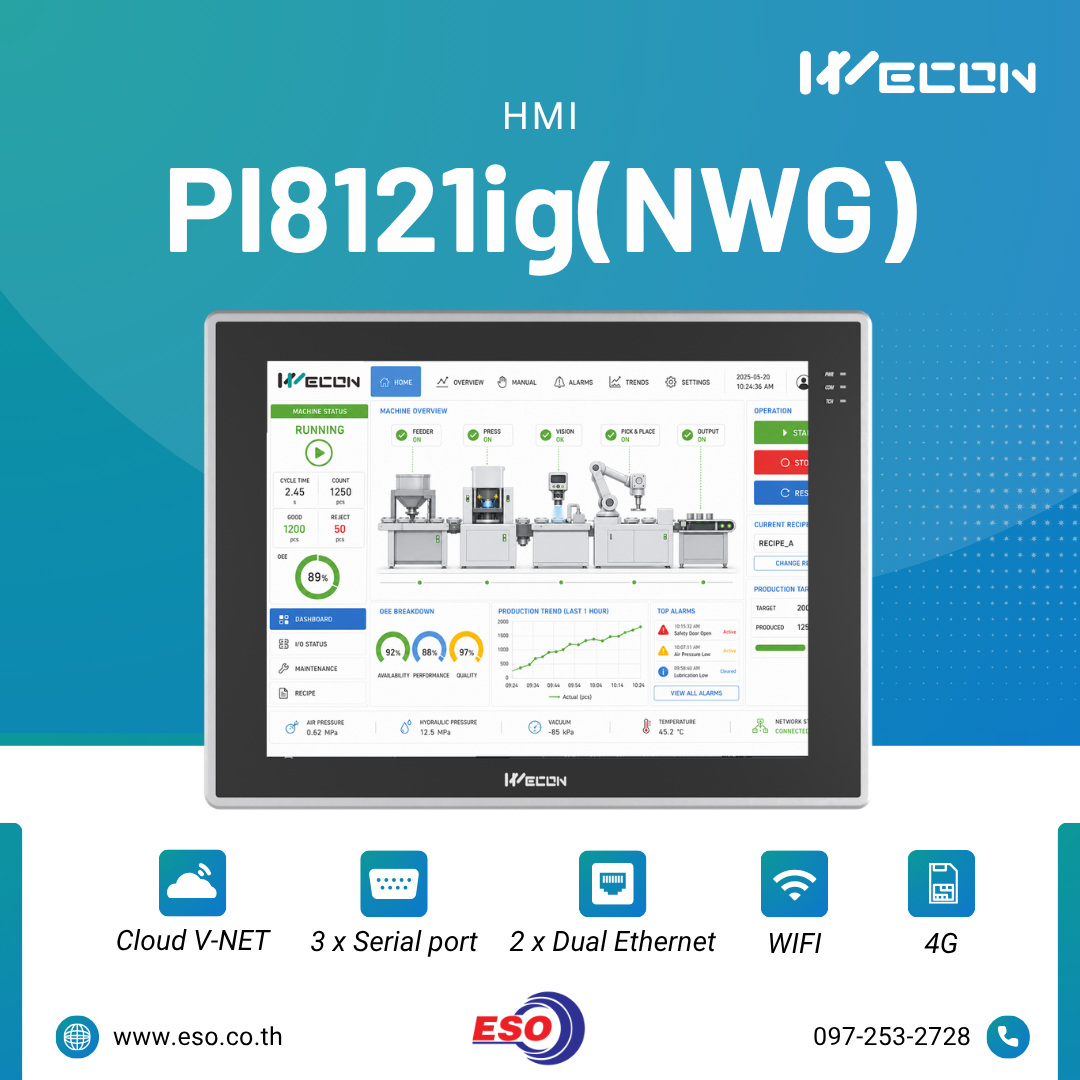

PI8121ig(NWG) 12" Industrial HMI รองรับ WiFi, 4G และ V-NET Cloud
คุณสมบัติสินค้า:
หน้าจอ HMI ขนาด 12 นิ้วจาก WECON รองรับ Dual Ethernet, WiFi, 4G, MQTT และ V-NET IoT Cloud เหมาะสำหรับระบบ PLC, SCADA, Smart Factory และ Remote Monitoring
หมวดหมู่ : FACTORY AUTOMATION , HMI , HMI PI8000 ,
แบรนด์ : WECON
Share
| Technical information | |
| Operating system | Linux QT based |
| Processor | High Performance CPU |
| Memory | 512 MB |
| Flash memory | 4 GB |
| Real time clock | Built-in |
| Calendar | Built-in |
| Electrical data | |
| Supply voltage | DC 24 V |
| Supply input range | DC 18..28 V |
| Power consumption | <15W |
| Display | |
| Display Size | 12 " |
| Display type | TFT colour screen |
| Resolution | 1024 × 768 |
| Colour | 260k |
| Brightness [cd/m2] | 500 |
| Blacklight | LED |
| Blacklight Lifetime [hour] | 50,000 |
| Touch Panel | High precision four-wire resistive |
| Interface | |
| USB Port | 1 x USB 2.0 Host |
| 1 x USB 2.0 Client | |
| SD Card | Yes |
| Serial port COM1 (DB9) | Channel 1 : RS422/RS485 |
| Channel 2 : RS232 | |
| Channel 3 : RS485 | |
| Ethernet | 2 x RJ45 (Dual channel interface) |
| WiFi | Yes |
| 4G | LTE FDD / LTE TDD |
| Operating environment | |
| Operating Temp. [°C] | -10 ... +55°C |
| Operating Humid. [%RH] | 100..90 (Non-condensing) |
| Storage temperature [°C] | -20..70 |
| Vibration Resistance | 10 ~ 25 Hz (X, Y, Z direction 2G/30 minutes) |
| Cooling method | Air |
| Protection | |
| IP rating | IP65 Front panel / IP20 |
| Mechanical data | |
| Housing material | Aluminum + Metal + ABS(Polycarbonate) |
| Housing Colour | Silver |
| Diemension [mm] | 316 x 239 x 40 |
| Mounting | Panel mounting |
| Mounting size [mm] | 303 x 226 |
| Weight [g] | 2460 |
| Certification | |
| Certification | CE |
| FCC Class A | |
| Software | |
| Programming | PI Studio |
| Remote Access | Yes |
| Email alarm | Yes |
| IP camera | - |
| Audio output | - |
| Video player | - |
| Data tool | Yes |
| V-NET | |
| Cloud SCADA | Yes |
| APP & Remote control | Yes |
| Remote update hmi | Yes |
| WVPN | Yes |
| Serial Pass-through | Yes |
| Open cloud mode | Yes |
| MQTT | Yes |
| Lua script | Yes |
| LAN monitoring | Yes |
| Real-time data [tags] | 300 |
| Alarm data [tags] | 200 |
| History data [tags] | 100 |
ลักษณะการนำไปใช้งาน
หน้าจอ HMI ขนาด 12 นิ้ว ซีรีส์ PI จาก WECON ความละเอียดสูง 1024×768 พร้อมหน่วยความจำ 4GB รองรับ Dual Ethernet, RS232/RS485 และ V-NET IoT Cloud Platform สำหรับการ Remote Monitoring และ Remote Maintenance ผ่านอินเทอร์เน็ต
รุ่น PI8121ig(N) มาพร้อม 2 Ethernet Ports สำหรับงาน Industrial Network
รุ่น PI8121ig(NWG) เพิ่มความสามารถในการเชื่อมต่อ WiFi และ 4G เพื่อการเชื่อมต่อระบบ IoT ได้อย่างยืดหยุ่น
WECON PI8121ig Series คือหน้าจอ HMI ระดับ Industrial ขนาด 12 นิ้ว ที่ออกแบบมาสำหรับระบบ Automation ยุคใหม่ รองรับทั้งงานควบคุมเครื่องจักร (Machine Automation), ระบบ SCADA, Smart Factory และ Industrial IoT
ด้วยหน้าจอ TFT ความละเอียด 1024 × 768 พร้อมความสว่าง 500 cd/m² ทำให้สามารถแสดงผลข้อมูล กระบวนการผลิต และ Dashboard ได้อย่างคมชัด แม้ใช้งานในโรงงานอุตสาหกรรม
ตัวเครื่องใช้ Aluminum Housing แข็งแรง รองรับมาตรฐาน IP65 ด้านหน้า พร้อมอายุการใช้งาน Backlight สูงถึง 50,000 ชั่วโมง
จุดเด่นของผลิตภัณฑ์
✔ หน้าจอขนาดใหญ่ 12 นิ้ว
- TFT LCD 12"
- Resolution 1024 × 768
- Brightness 500 cd/m²
- LED Backlight อายุการใช้งาน 50,000 ชั่วโมง
- เหมาะสำหรับการแสดงผล Dashboard, Alarm, Trend และ Process Diagram
✔ ประสิทธิภาพสูง
- High Performance CPU
- RAM 512 MB
- Flash Memory 4 GB
- รองรับ TF Card
- USB Host
- USB Device
- Real Time Clock (RTC)
- ช่วยให้โปรแกรมมีความเสถียร รองรับ Project ขนาดใหญ่
✔ รองรับการเชื่อมต่อหลากหลาย
- RS232/RS422/RS485
- USB
- Dual Ethernet (10/100 Mbps)
สามารถเชื่อมต่อ PLC และอุปกรณ์ Automation ได้หลากหลายแบรนด์
รองรับ V-NET IoT Cloud Platform
ทั้งสองรุ่นรองรับ V-NET IoT Cloud Platform ของ WECON ทำให้สามารถ
- Remote Monitoring ผ่าน Web Browser
- ดูข้อมูลแบบ Real-time
- Remote Control เครื่องจักร
- Remote Download Program
- Alarm Notification
- Historical Data
- Cloud SCADA
- MQTT Communication
- Mobile Application
- VPN Remote Access (WVPN)
ช่วยลดค่าใช้จ่ายในการเดินทางและเพิ่มประสิทธิภาพในการบำรุงรักษาเครื่องจักรจากระยะไกล
เหมาะสำหรับงาน
- Factory Automation
- Packaging Machine
- Water Treatment
- Boiler Control
- Pump Station
- Food & Beverage
- Building Automation
- Energy Monitoring
- Industrial IoT
- Smart Factory
