IoT SCADA ควบคุมสถานีสูบน้ำด้วยไฟฟ้า กรมชลประทาน จังหวัดอุทัยธานี

ปรับปรุงระบบ IoT SCADA ควบคุมสถานีสูบน้ำด้วยไฟฟ้า ด้วย WECON HMI และ V-Box IoT Gateway

บริษัท อีเอสโอ เทค จำกัด ได้รับความไว้วางใจให้ดำเนินการปรับปรุงระบบ IoT SCADA สำหรับสถานีสูบน้ำด้วยไฟฟ้าในกำกับดูแลของกรมชลประทาน จังหวัดอุทัยธานี เพื่อยกระดับการบริหารจัดการระบบสูบน้ำให้มีประสิทธิภาพมากยิ่งขึ้น รองรับการควบคุมและติดตามสถานะของระบบจากระยะไกล (Remote Monitoring & Control) ผ่านเครือข่ายอินเทอร์เน็ต

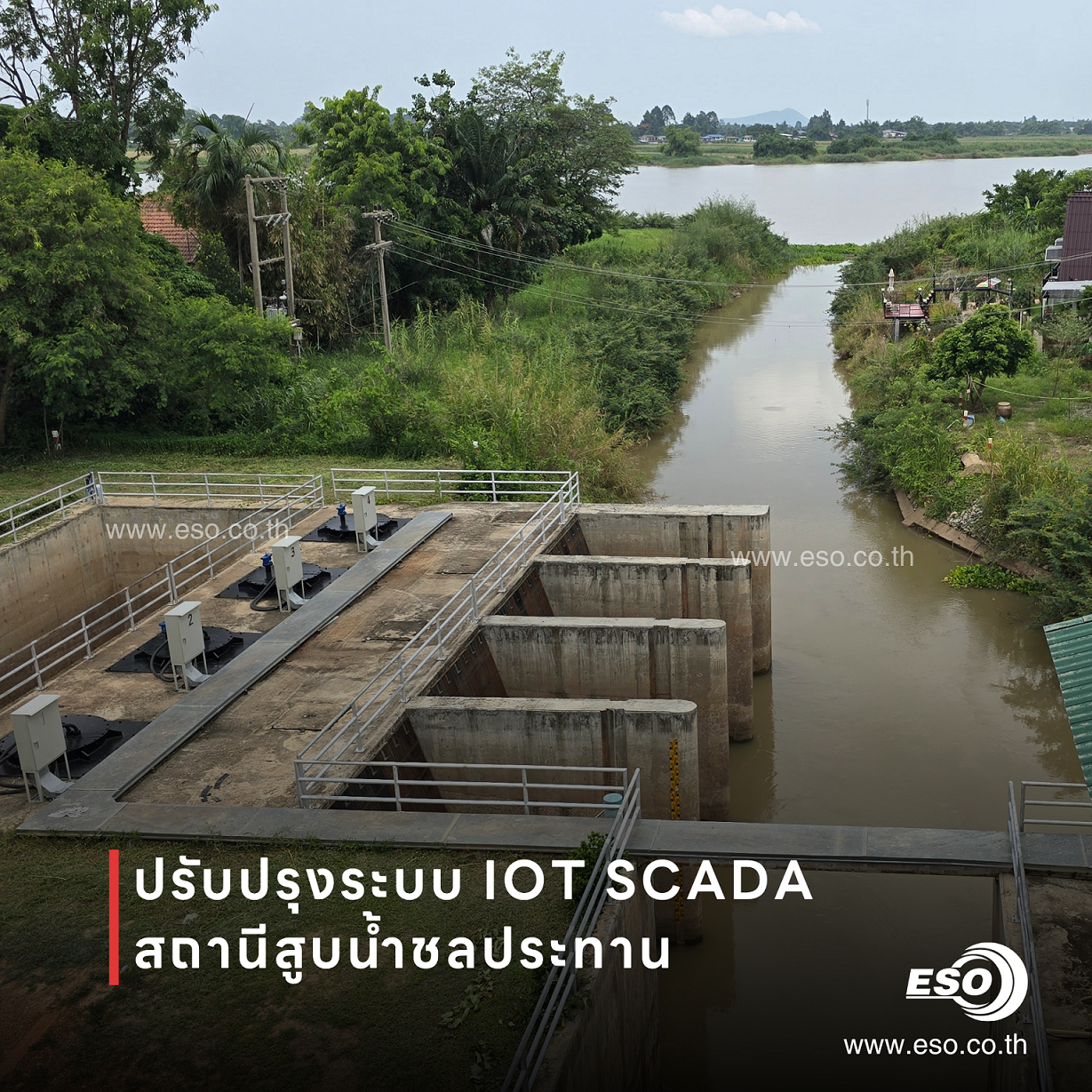

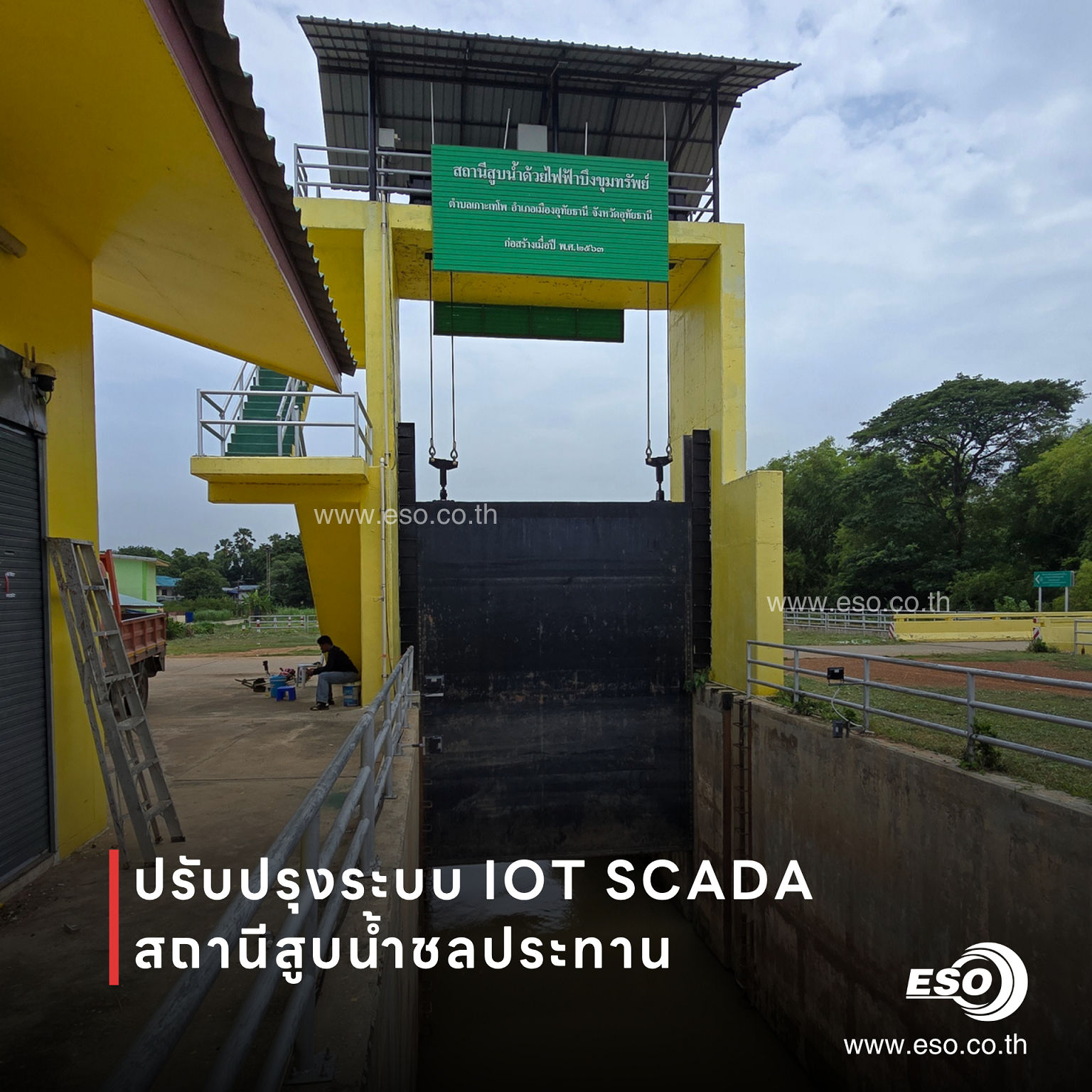

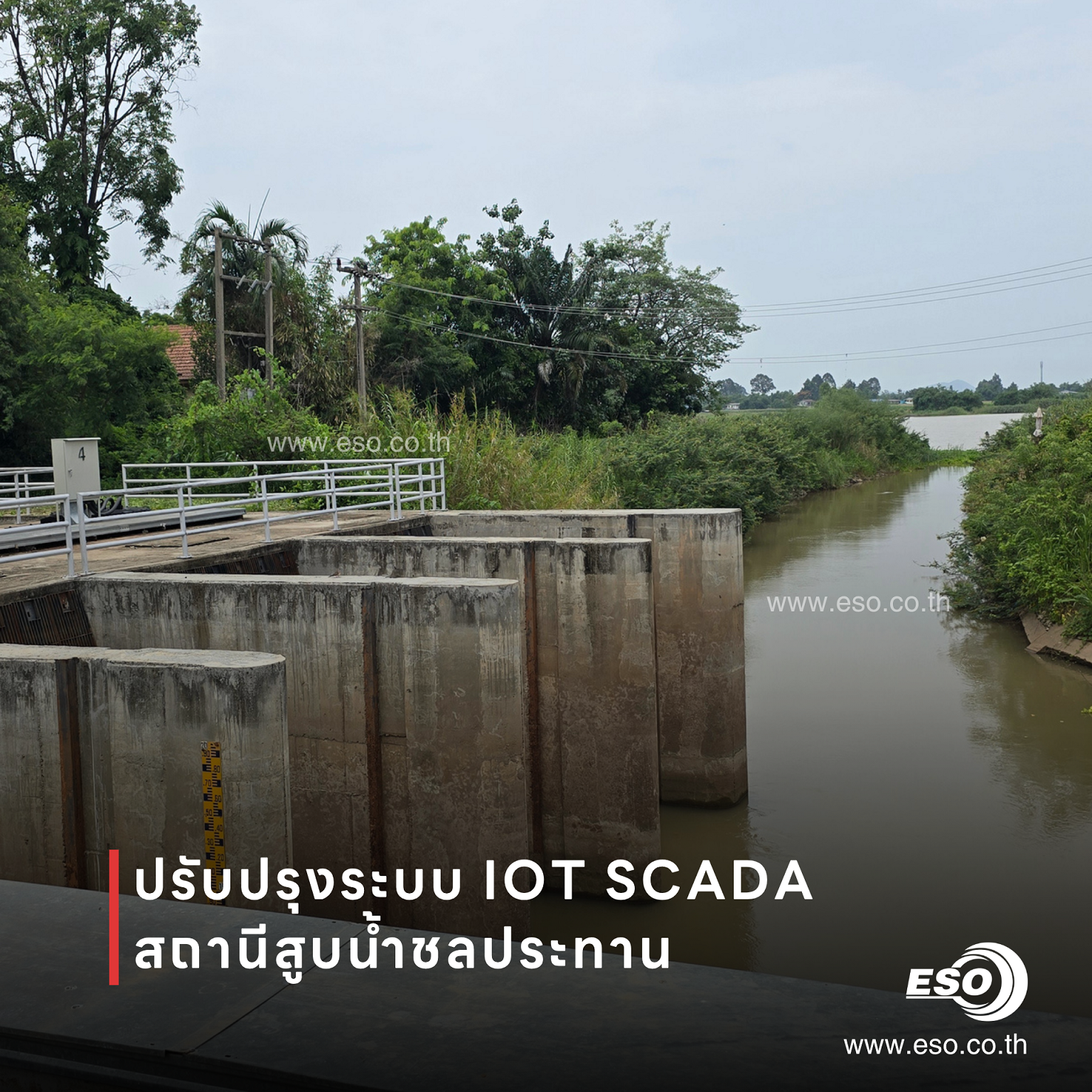

สถานีสูบน้ำด้วยพลังงานไฟฟ้า จ.อุทัยธานี

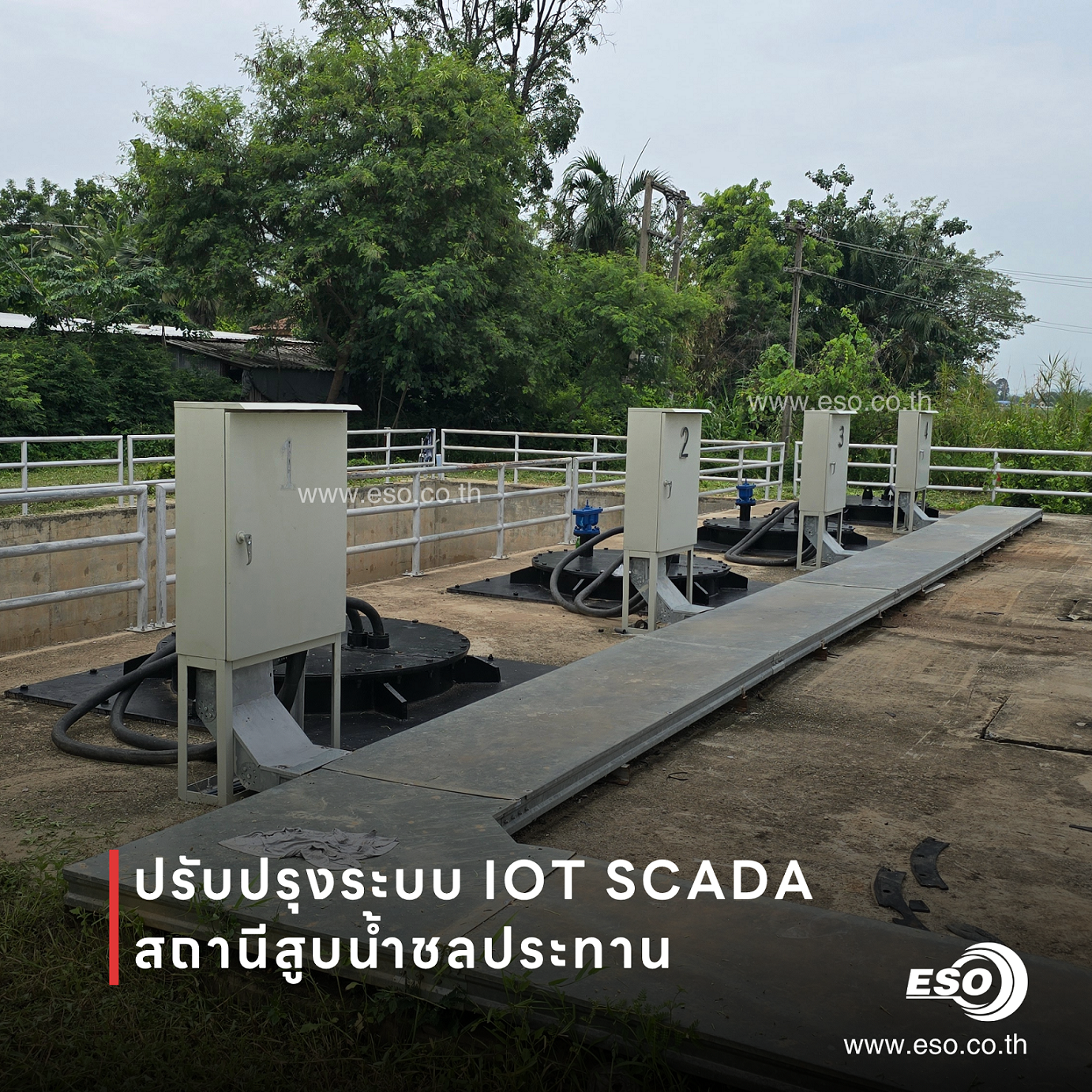

โครงการนี้เป็นการนำเทคโนโลยี IoT มาประยุกต์ใช้กับระบบสูบน้ำขนาดใหญ่ที่ติดตั้งมอเตอร์ปั๊มน้ำจำนวน 4 ชุด ช่วยให้ผู้ปฏิบัติงานสามารถติดตามสถานะการทำงานของสถานีสูบน้ำได้แบบ Real-time พร้อมลดภาระการเดินทางและเพิ่มความรวดเร็วในการตอบสนองต่อเหตุการณ์ผิดปกติ

ทีมวิศวกร Automation ของ ESO TECH ได้ออกแบบระบบ IoT SCADA โดยใช้เทคโนโลยีของ WECON ร่วมกับ PLC Siemens ที่มีอยู่เดิม เพื่อให้สามารถติดตามข้อมูลและควบคุมอุปกรณ์ผ่านระบบ Cloud ได้อย่างมีประสิทธิภาพโดยเลือกใช้อุปกรณ์จาก WECON ซึ่งประกอบด้วย

WECON HMI PI3070ig-C(W) หน้าจอสัมผัสขนาด 7 นิ้ว รองรับการเชื่อมต่อ Wi-Fi สำหรับแสดงผลและควบคุมการทำงานภายในสถานีสูบน้ำ

WECON V-Box H-WF Series IoT Gateway ทำหน้าที่เชื่อมต่อระบบเข้าสู่ Cloud เพื่อรองรับการควบคุมและมอนิเตอร์จากระยะไกล

V-NET 2.0 IoT Cloud Platform สำหรับสร้างระบบ SCADA Dashboard และบริหารจัดการอุปกรณ์ผ่านอินเทอร์เน็ต เชื่อมต่อกับ Siemens S7-1200 PLC ซึ่งทำหน้าที่ควบคุมและประมวลผลการทำงานของระบบทั้งหมด

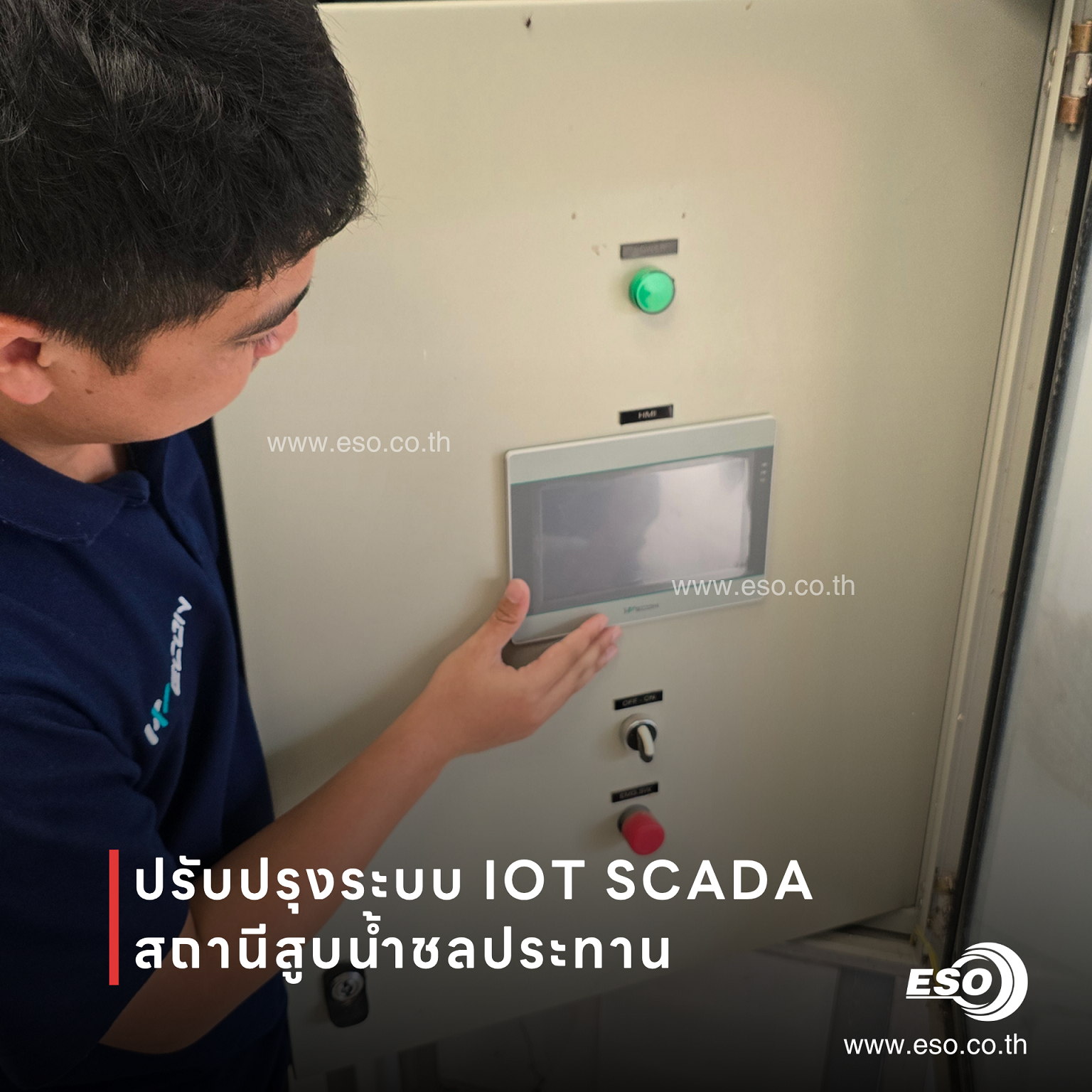

ทีมวิศวกร อีเอสโอ เทค ทำการติดตั้ง HMI WECON PI3070ig-C(W)

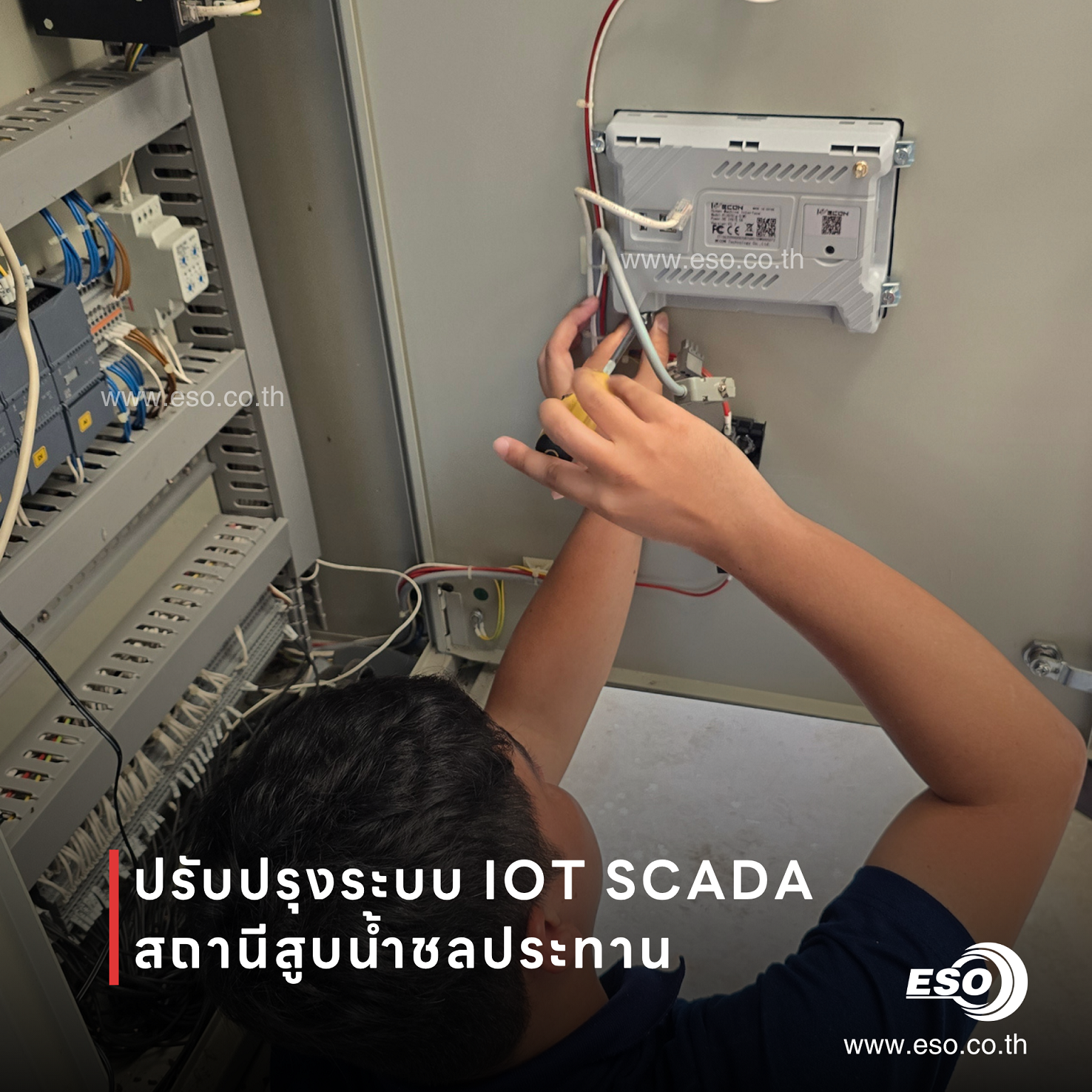

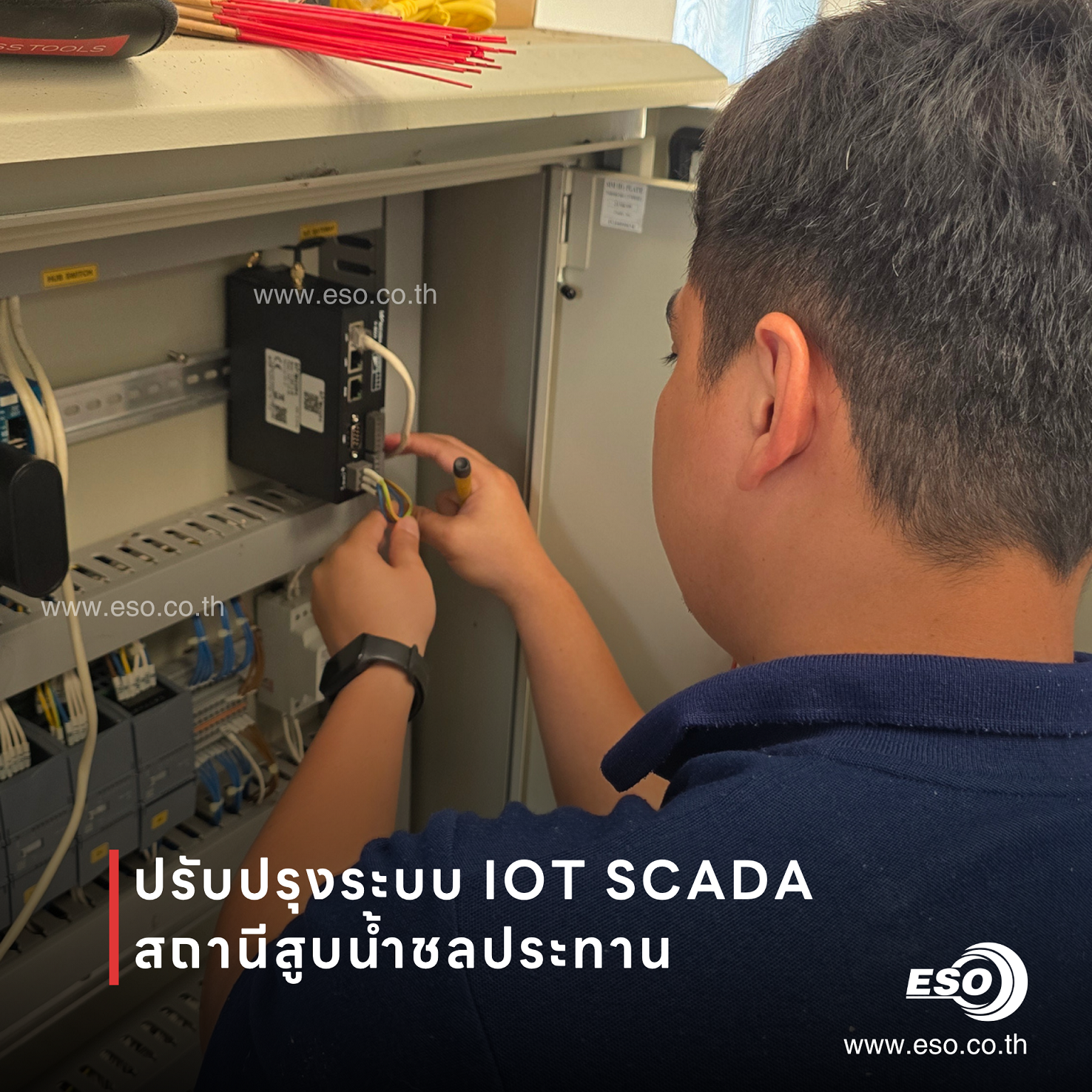

ทีมวิศวกร อีเอสโอ เทค ทำการติดตั้ง V-Box H-WF IoT Gateway

ทีมวิศวกรออโตเมชั่นของ ESO TECH ได้ออกแบบหน้าจอ HMI และ IoT Dashboard ให้สามารถใช้งานได้ง่าย รองรับการติดตามและควบคุมอุปกรณ์สำคัญภายในสถานีสูบน้ำ โดยมีฟังก์ชันการทำงาน เช่น

• ควบคุมการทำงานของมอเตอร์ปั๊มน้ำทั้ง 4 ชุด
• แสดงสถานะการทำงานของระบบแบบ Real-time
• ตรวจสอบสถานะอุปกรณ์และค่าการทำงานที่สำคัญ
• แจ้งเตือน Alarm เมื่อเกิดความผิดปกติ เช่น อุณหภูมิสูงหรือการสั่นสะเทือนของมอเตอร์
• ควบคุมการเปิด–ปิดประตูระบายน้ำจากระบบเดียวกัน
• รองรับการเข้าถึงผ่านคอมพิวเตอร์ Tablet และสมาร์ทโฟน

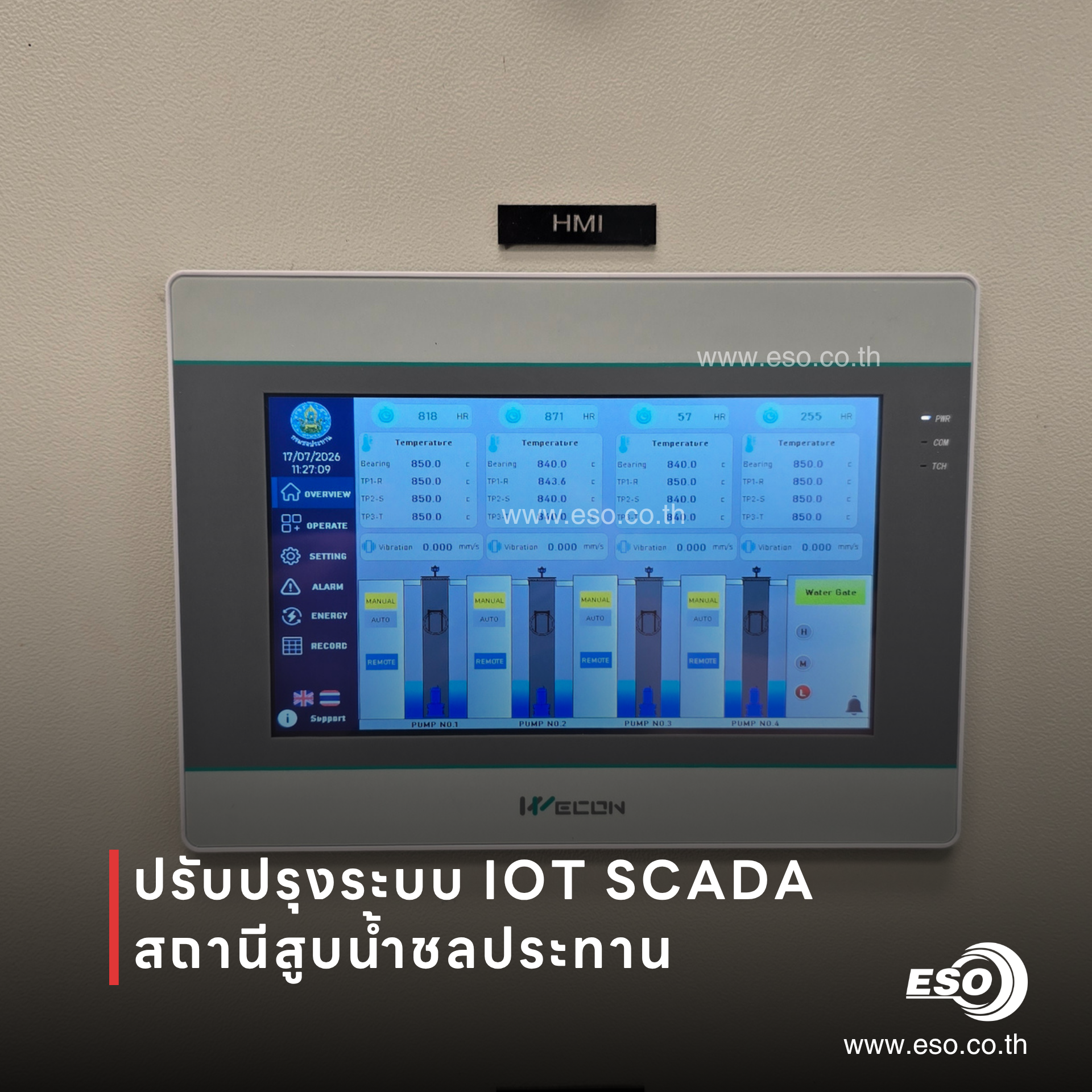

ภาพหน้าจอ WECON HMI PI3070ig-C(W) ที่ติดตั้งกับตู้ควบคุมสำหรับสั่งงานภายในสภานีควบคุมปั้มน้ำ

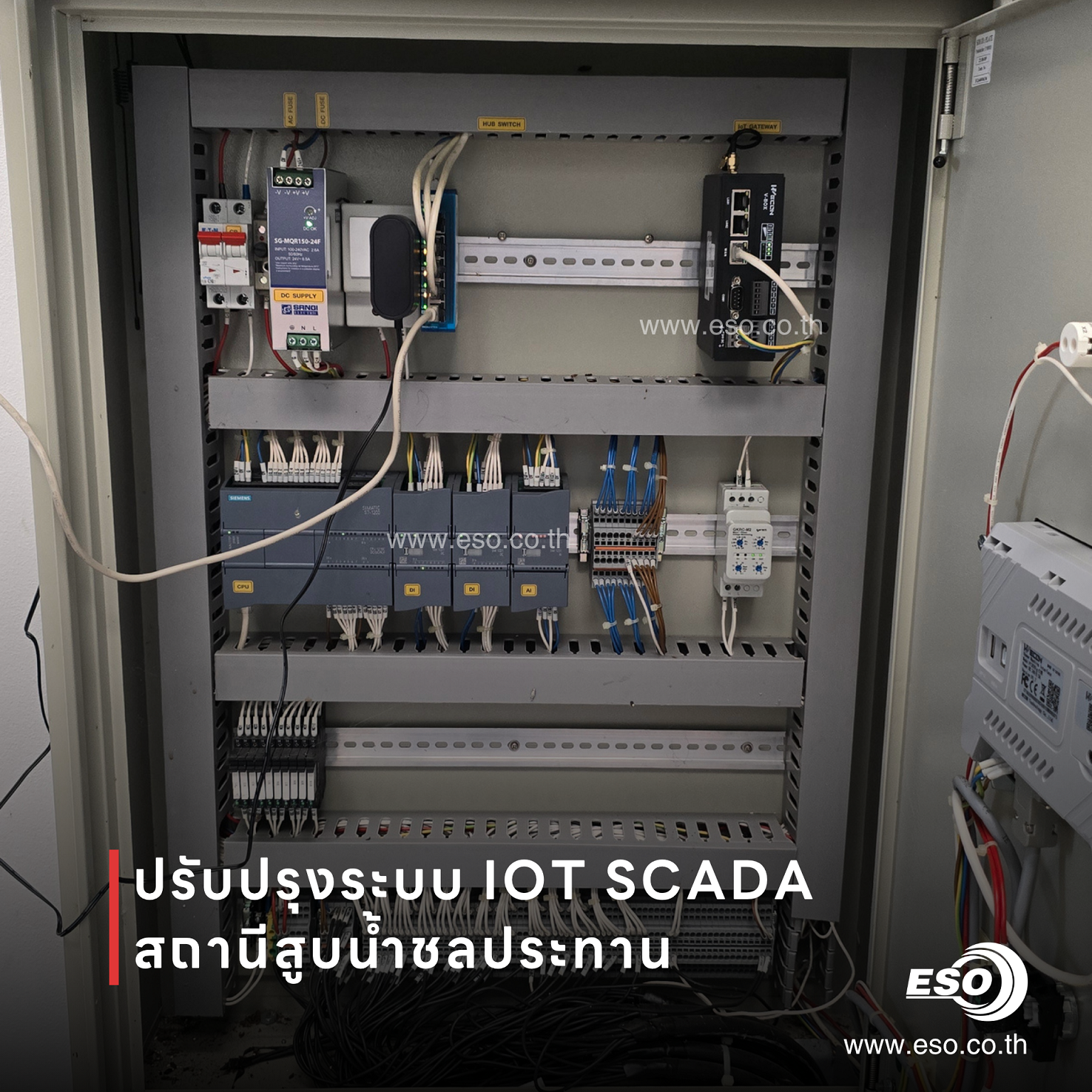

ตู้ควบคุม PLC ติดตั้ง WECON V-BOX IoT Gateway H Series ไว้ด้านใน

หลังจากดำเนินการติดตั้งและทดสอบระบบเรียบร้อยแล้ว ทีมงาน ESO TECH ได้จัดอบรมการใช้งานให้กับเจ้าหน้าที่ผู้ดูแลระบบ ครอบคลุมทั้งการใช้งาน HMI การเข้าถึง IoT Dashboard รวมถึงการติดตั้งและใช้งานแอปพลิเคชันบน Tablet และสมาร์ทโฟน เพื่อให้สามารถติดตามสถานะและสั่งงานระบบได้อย่างถูกต้องและมีประสิทธิภาพ

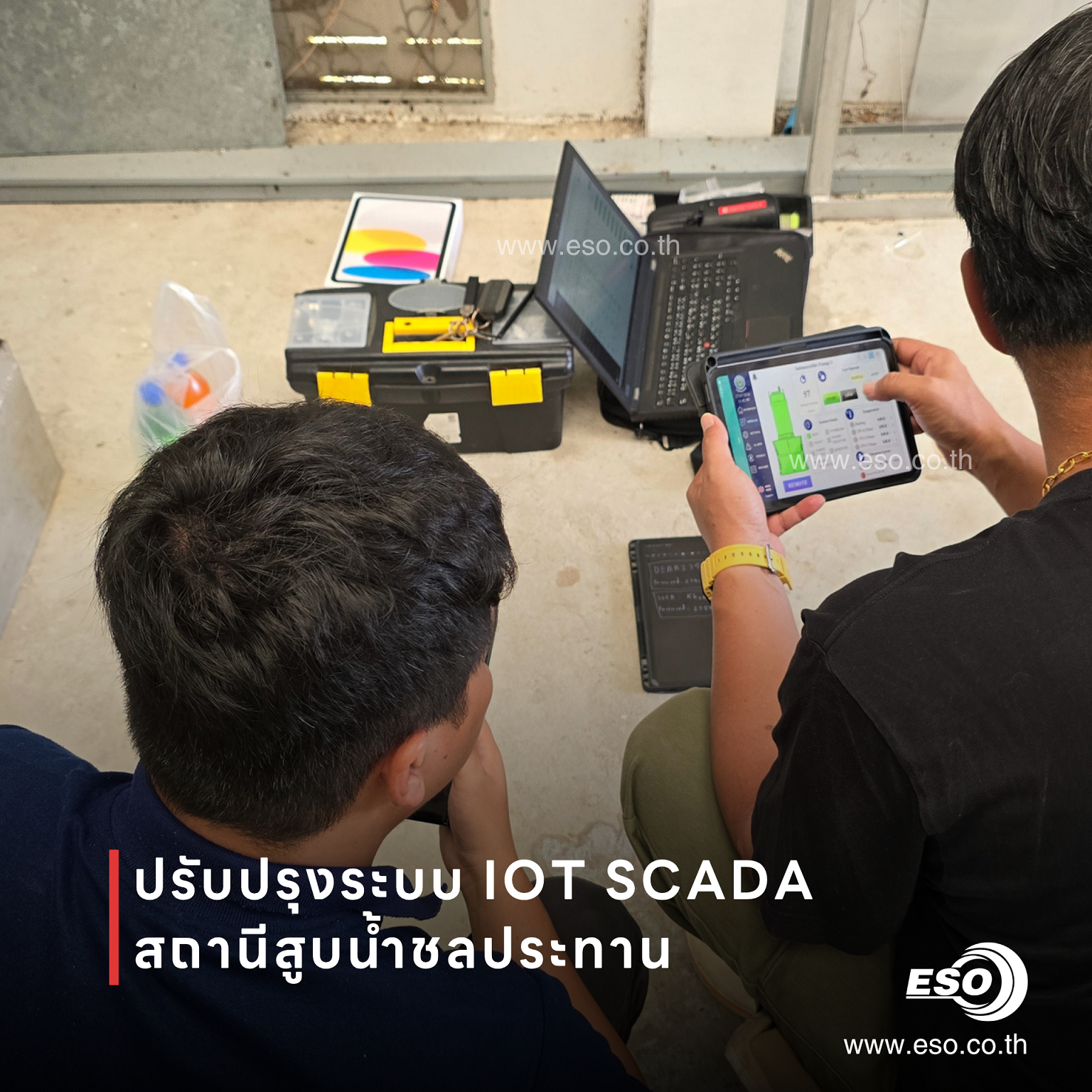

ทีมวิศวกร อีเอสโอ เทค ติดตั้งแอพพลิเคชั่นพร้อมอบรมการใช้งานให้กับเจ้าหน้าที่

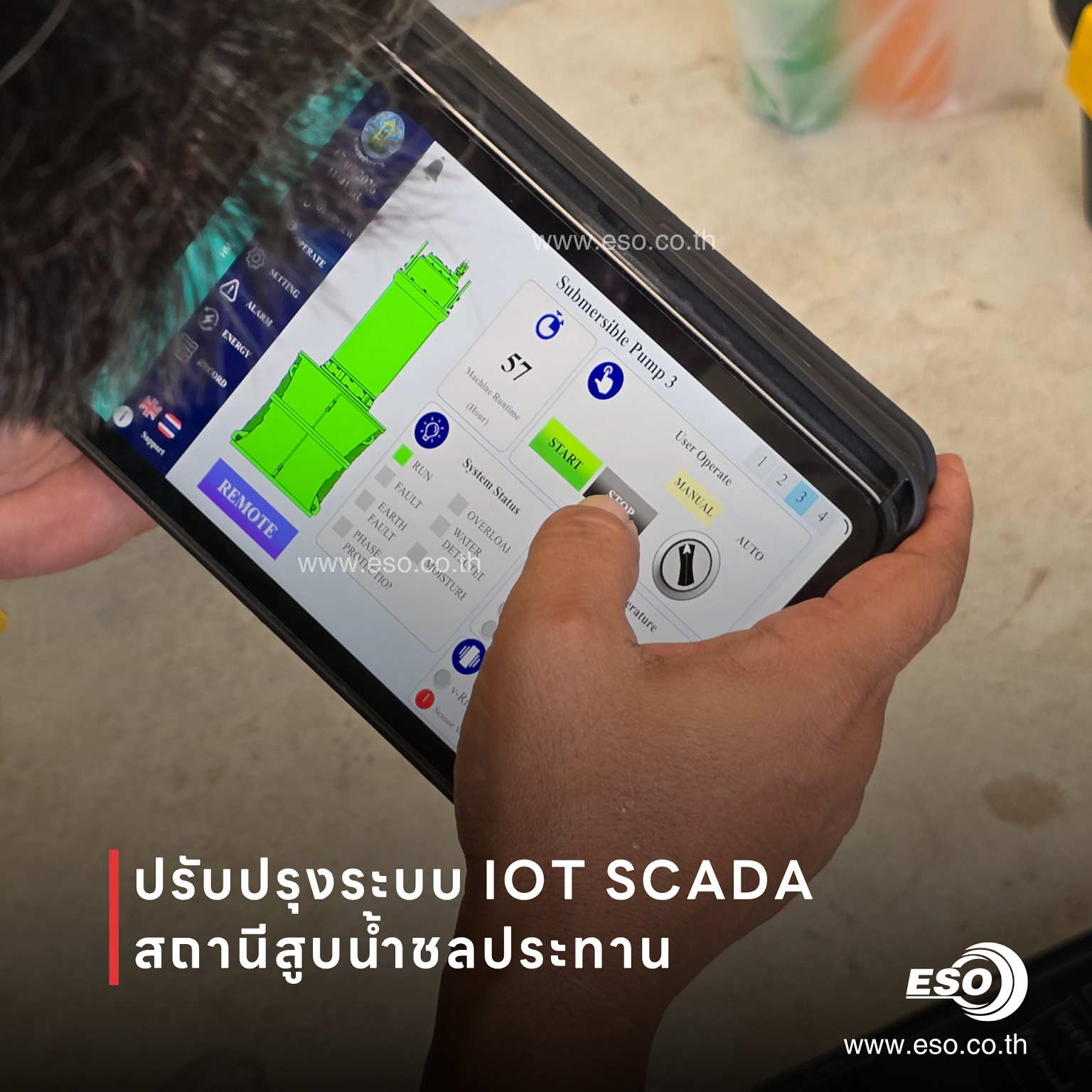

เจ้าหน้าที่ทดสอบควบคุมสั่งงานปั้มสูบน้ำผ่านระบบ WECON V-NET IoT ด้วย Tablet

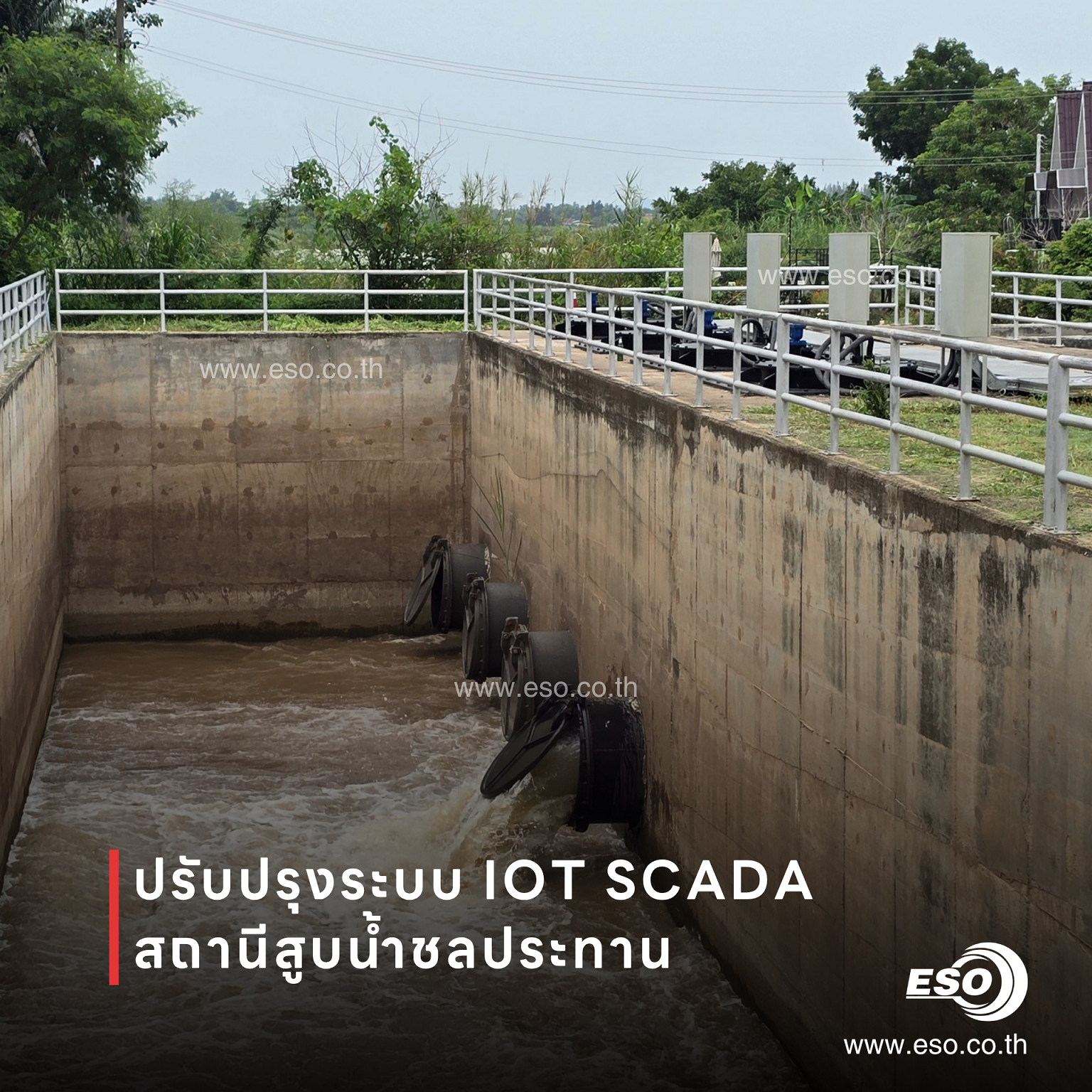

ภาพแสดงการทำงานของมอเตอร์สูบน้ำขณะที่เจ้าหน้าที่สั่งงานจากระบบ IoT SCADA

จังหวัดอุทัยธานีและจังหวัดชัยนาทเป็นพื้นที่ที่มีสถานีสูบน้ำและประตูระบายน้ำจำนวนมาก เนื่องจากมีแม่น้ำสายสำคัญ ได้แก่ แม่น้ำเจ้าพระยาและแม่น้ำสะแกกรัง ทำให้เจ้าหน้าที่ต้องดูแลระบบในหลายพื้นที่และเดินทางตรวจสอบสถานีต่าง ๆ อยู่เป็นประจำ

การนำระบบ IoT SCADA มาใช้งานจะช่วยลดภาระให้กับผู้ปฏิบัติงานอีกทั้งยังสามารถ

• ตรวจสอบสถานะของสถานีสูบน้ำได้จากทุกที่
• ควบคุมการทำงานผ่านอินเทอร์เน็ตได้แบบ Real-time
• รับการแจ้งเตือนเมื่อเกิดเหตุผิดปกติทันที
• ลดภาระการเดินทางของผู้ปฏิบัติงาน
• เพิ่มความรวดเร็วในการเข้าตรวจสอบและแก้ไขปัญหา
• เพิ่มประสิทธิภาพในการบริหารจัดการทรัพยากรน้ำ

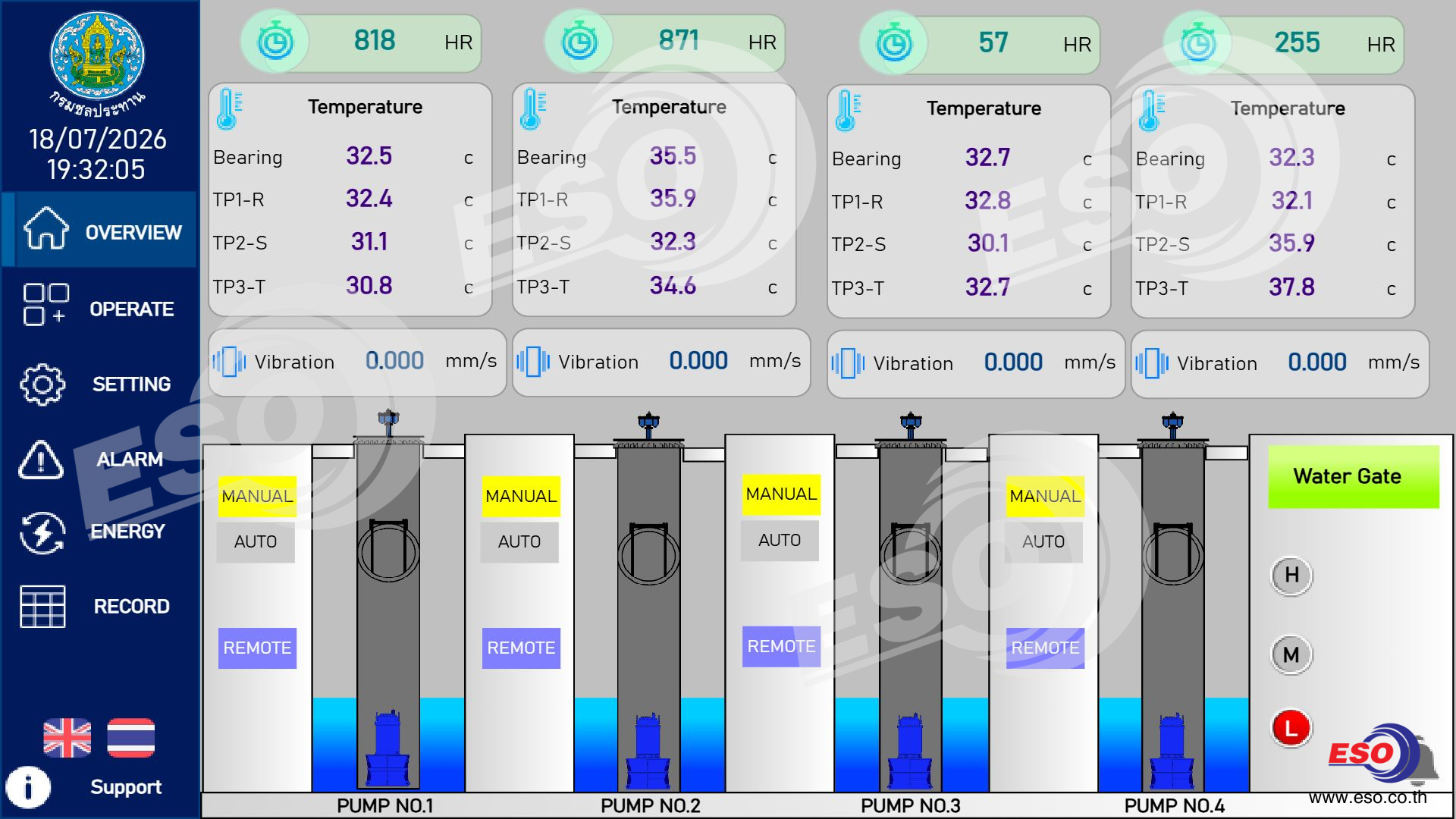

ตัวอย่าง Dashboard แสดงภาพรวมสถานะการทำงานของมอเตอร์ปั้มน้ำทั้งหมด

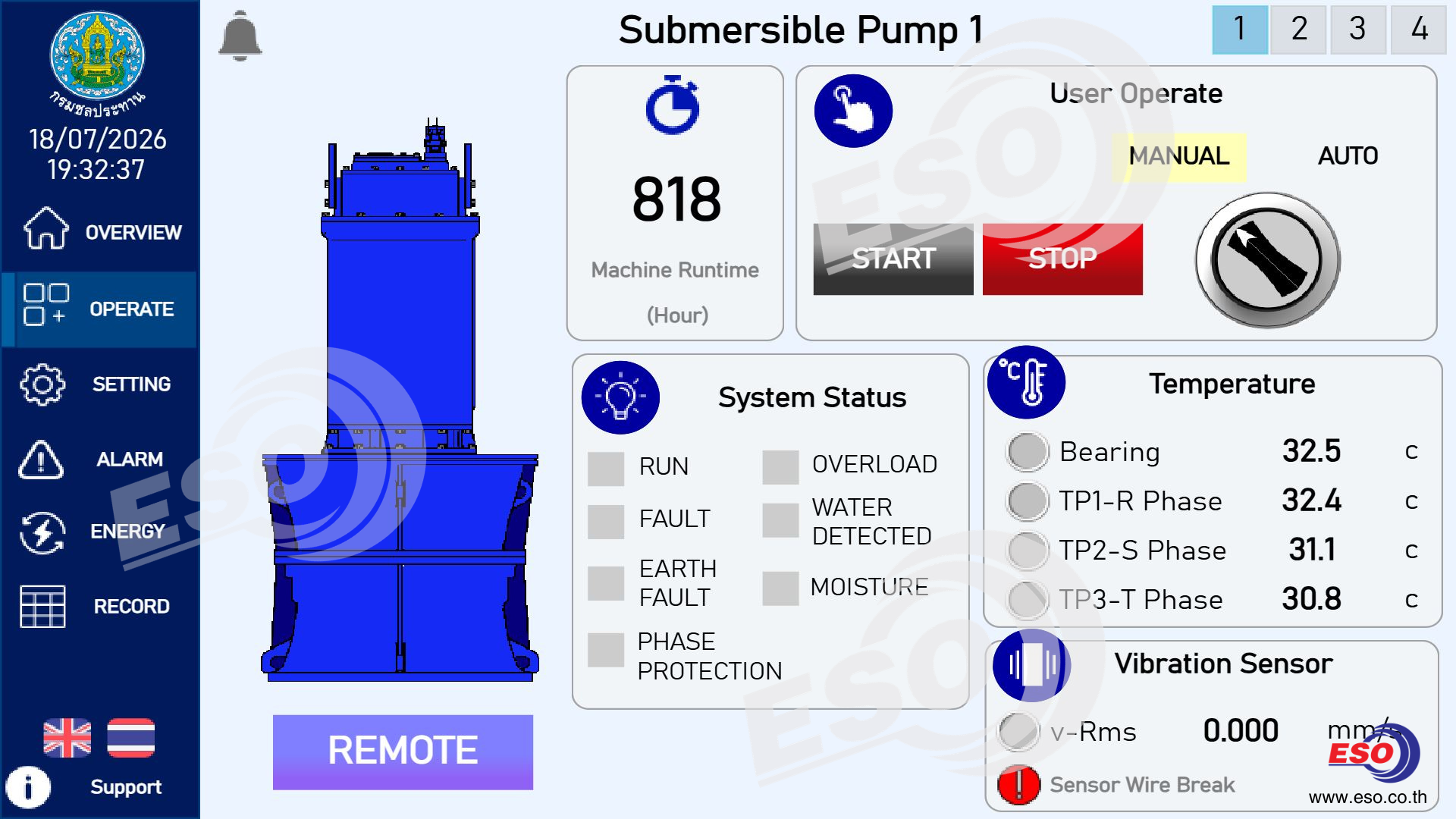

ตัวอย่าง Dashboard แสดงภาพรวมการควบคุมสั่งงานมอเตอร์ปั้มน้ำ

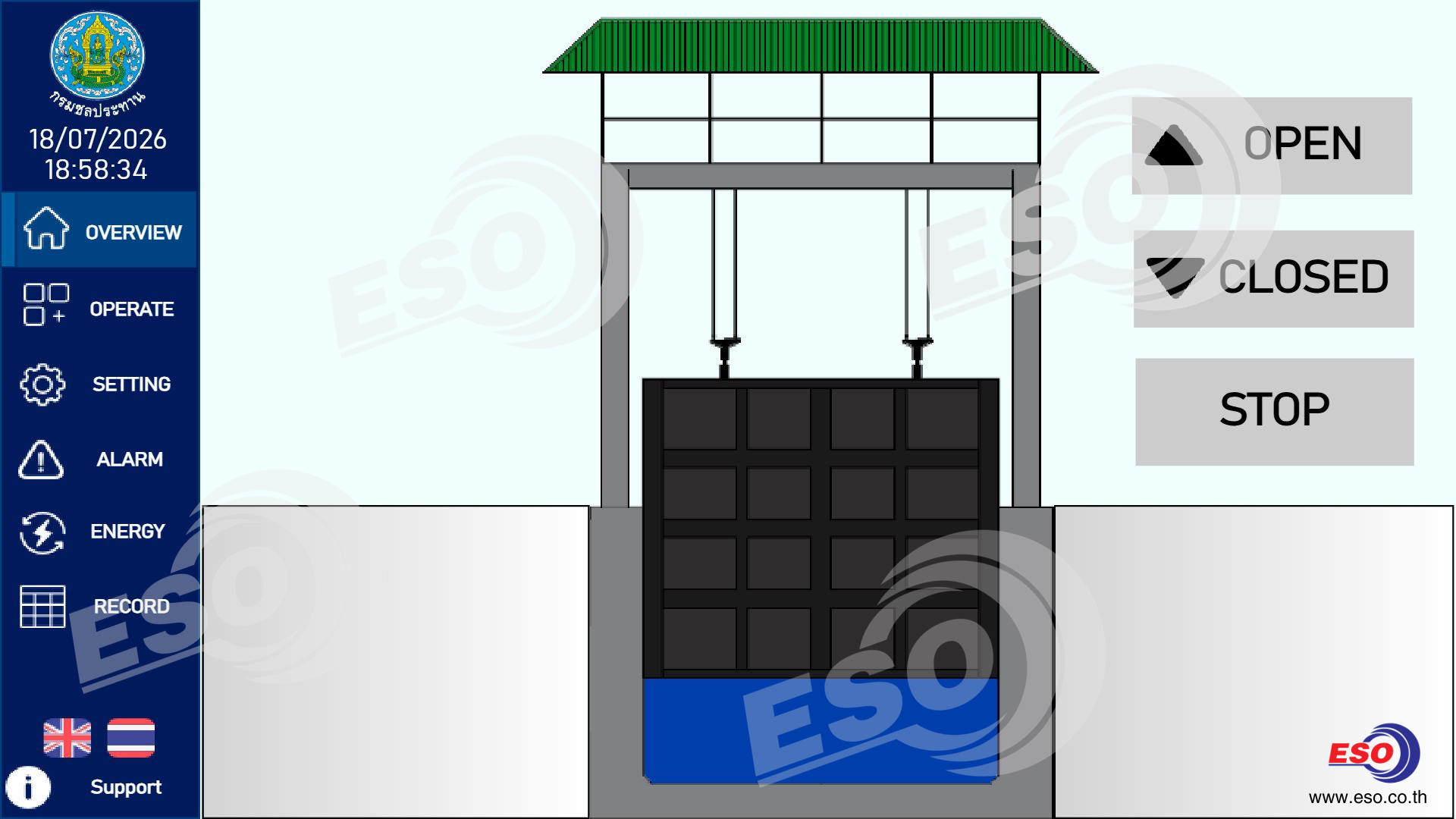

ตัวอย่าง Dashboard แสดงหน้าจอควบคุมเปิด-ปิดประตูระบายน้ำ

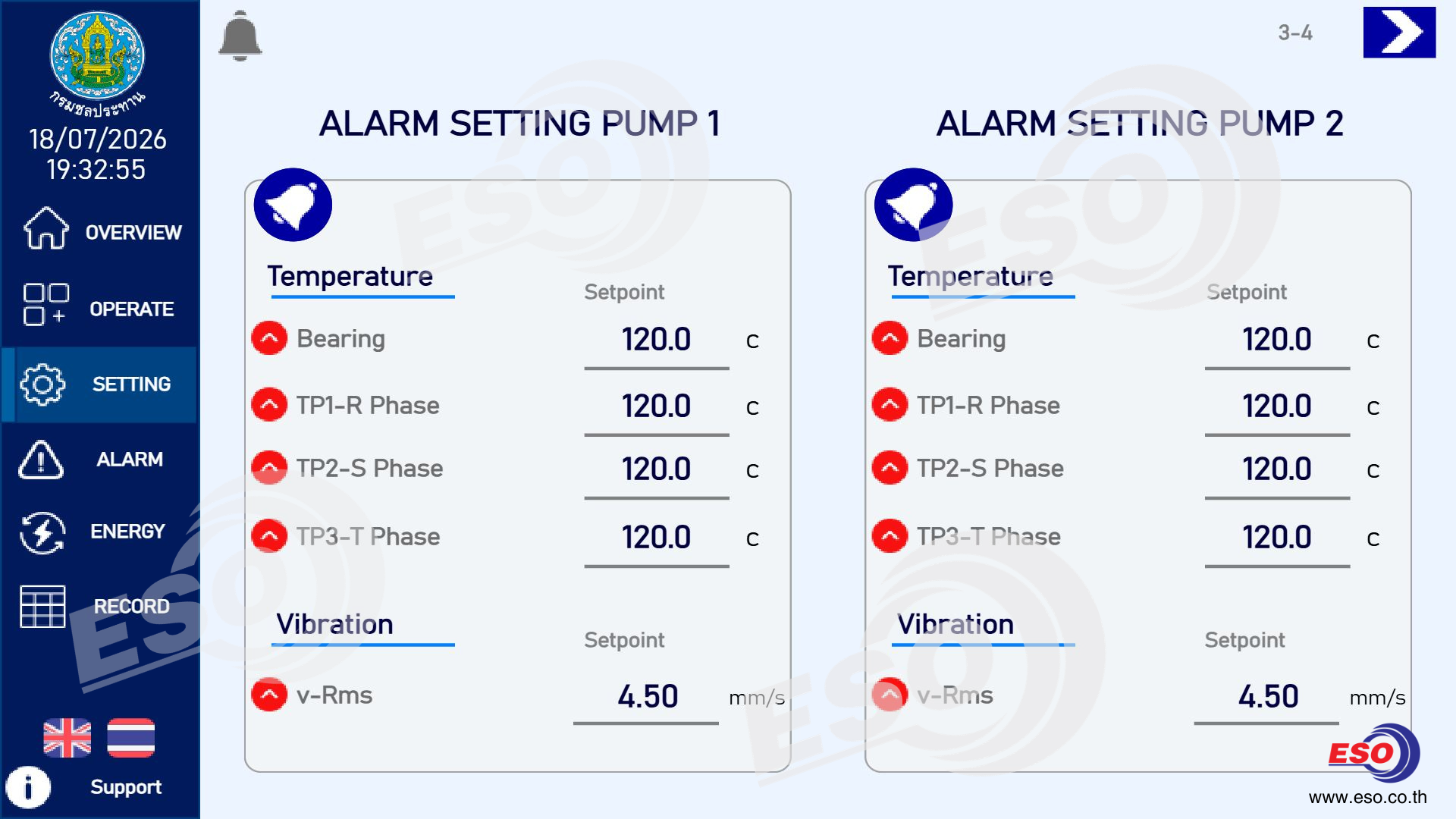

ตัวอย่าง Dashboard แสดงหน้าตั้งค่าความผิดปกติต่างๆที่เกิดขึ้นกับมอเตอร์ปั้มน้ำ

ESO TECH เชี่ยวชาญด้านการออกแบบและติดตั้งระบบ Industrial Automation, SCADA และ Industrial IoT สำหรับโรงงานอุตสาหกรรมและระบบสาธารณูปโภค โดยให้บริการตั้งแต่การออกแบบระบบ การเลือกอุปกรณ์ การพัฒนา Software การติดตั้ง ทดสอบระบบ ไปจนถึงการอบรมผู้ใช้งาน พร้อมบริการหลังการขายโดยทีมวิศวกรผู้เชี่ยวชาญ

หากท่านสนใจและกำลังมองหาโซลูชันสำหรับการควบคุมและมอนิเตอร์ระบบจากระยะไกล ไม่ว่าจะเป็นสถานีสูบน้ำ ระบบผลิตน้ำ โรงงานอุตสาหกรรม ระบบสาธารณูปโภค หรือโครงการ Smart Infrastructure ทีมงาน ESO TECH พร้อมให้คำปรึกษาและออกแบบโซลูชันที่เหมาะสมกับการใช้งานของคุณ
