Chiller Water-cooled System By WECON IoT

Last updated: 13 ก.ย. 2568 | 6 จำนวนผู้เข้าชม |

ระบบควบคุมปั้มน้ำสำหรับเครื่องทำความเย็นให้กับน้ำมะพร้าวอัตโนมัติ (Chiller Water-cooled System)

ทางบริษัท อีเอสโอ เทค จำกัด ได้รับการติดต่อจากลูกค้าผู้ออกแบบและวางระบบเครื่องชิลเลอร์และเครื่องทำความเย็นสำหรับอุตสาหกรรม โดยทางลูกค้ามีความต้องการที่จะออกแบบระบบควบคุมและตู้ควบคุมอัตโนมัติให้ง่ายต่อการใช้งาน และควบคุมความเย็นให้กับโปรดักท์ได้อย่างมีประสิทธิภาพ

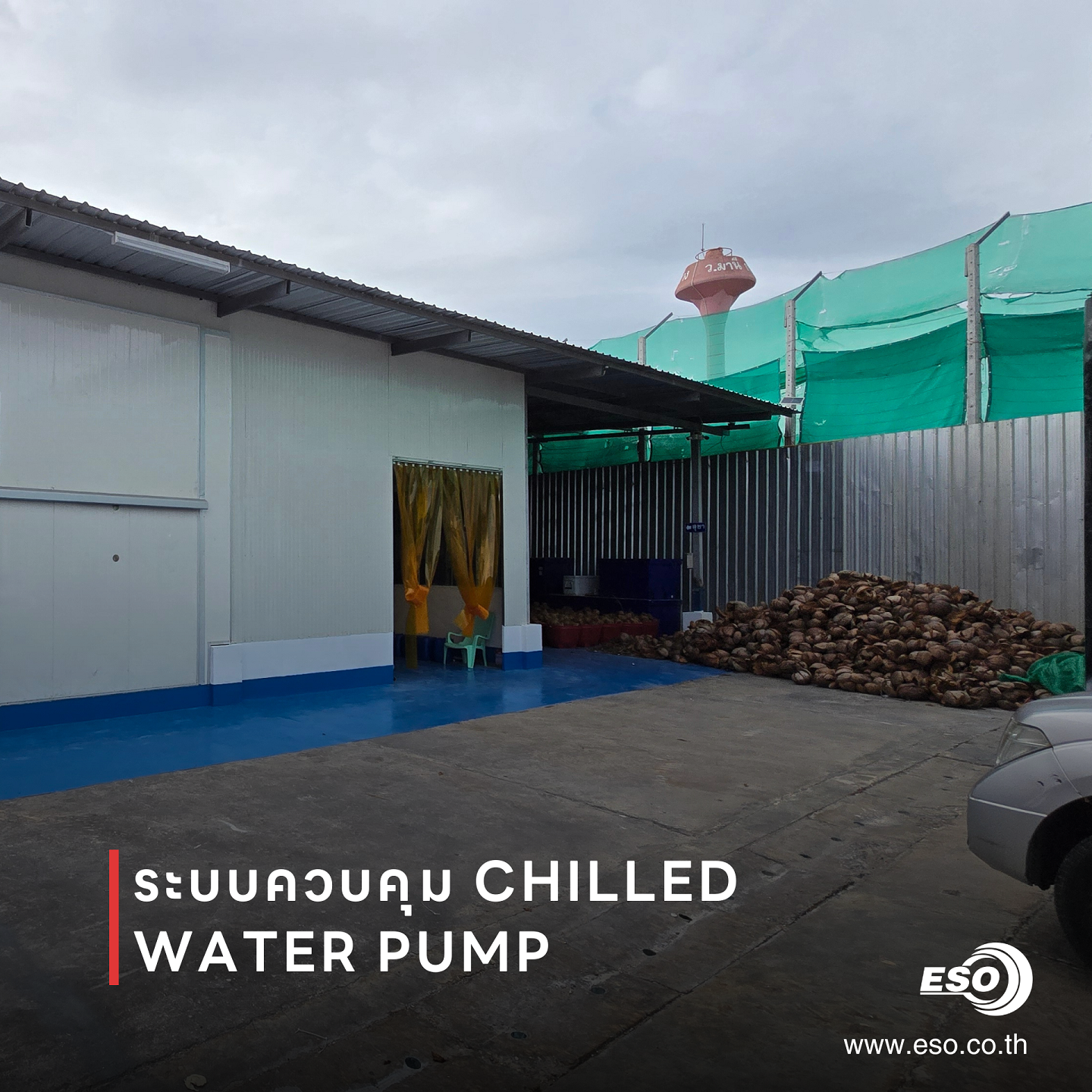

โดยทางผู้ออกแบบได้ทำการจัดหาและติดตั้งเครื่องชิลเลอร์สำหรับทำความเย็นให้กับน้ำมะพร้าวสด เพื่อทำอุณหภูมิและรักษาอุณหภูมิให้กับน้ำมะพร้าวสดตามที่โรงงานต้องการเพื่อรักษาคุณภาพของน้ำมะพร้าวให้เป็นไปตามมาตรฐานสำหรับการผลิต โดยเป็นโรงงานแปรรูปผลิตภัณฑ์จากมะพร้าวที่ก่อสร้างใหม่ที่จังหวัดราชบุรี

ทางทีมงานได้รับหน้าที่ในการออกแบบตู้ควบคุมรวมไปถึงจัดหาอุปกรณ์ต่างๆ เช่นเซนเซอร์วัดอุณหภูมิและอนิเวอร์เตอร์ปรับความเร็วรอบมอเตอร์ ซึ่งจะควบคุมมอเตอร์ปั้มน้ำทั้งหมดที่จะทำงานควบคู่กันกับเครื่อง Chiller ขนาด 75 ตัน ซึ่งจะทำหน้าที่ทำความเย็นเพื่อแลกเปลี่ยนกับน้ำมะพร้าวให้อยู่ที่อุณหภูมิ 3-5 องศาเซลเซียสตามความต้องการของทางโรงงาน

ทางทีมงานได้เลือกใช้ PLC WECON LX3VP ร่วมกับจอแสดงผลและสั่งงาน HMI รุ่น PI3070ig-C WIFI รองรับการควบคุมสั่งงานผ่านระบบ V-NET Cloud Platform โดยอุปกรณ์ควบคุมออกแบบรองรับทั้งระบบออโต้และแมนนวลสั่งงานได้จากหน้าจอและหน้าตู้ควบคุม และยังมีอินเวอร์เตอร์ไดรฟ์แบรนด์ WECON รุ่น VB Series ในการควบคุมระบบน้ำเย็นโดยจะถูกควบคุมสั่งงานในรูปแบบ PID Control จาก PLC WECON เพื่อให้ได้อุณหภูมิที่แม่นยำตามที่ผู้ใช้งานตั้งค่า และอีกตัวจะทำหน้าที่ปรับอัตราการไหลของน้ำมะพร้าวตามที่ผู้ใช้งานต้องการเช่นกัน

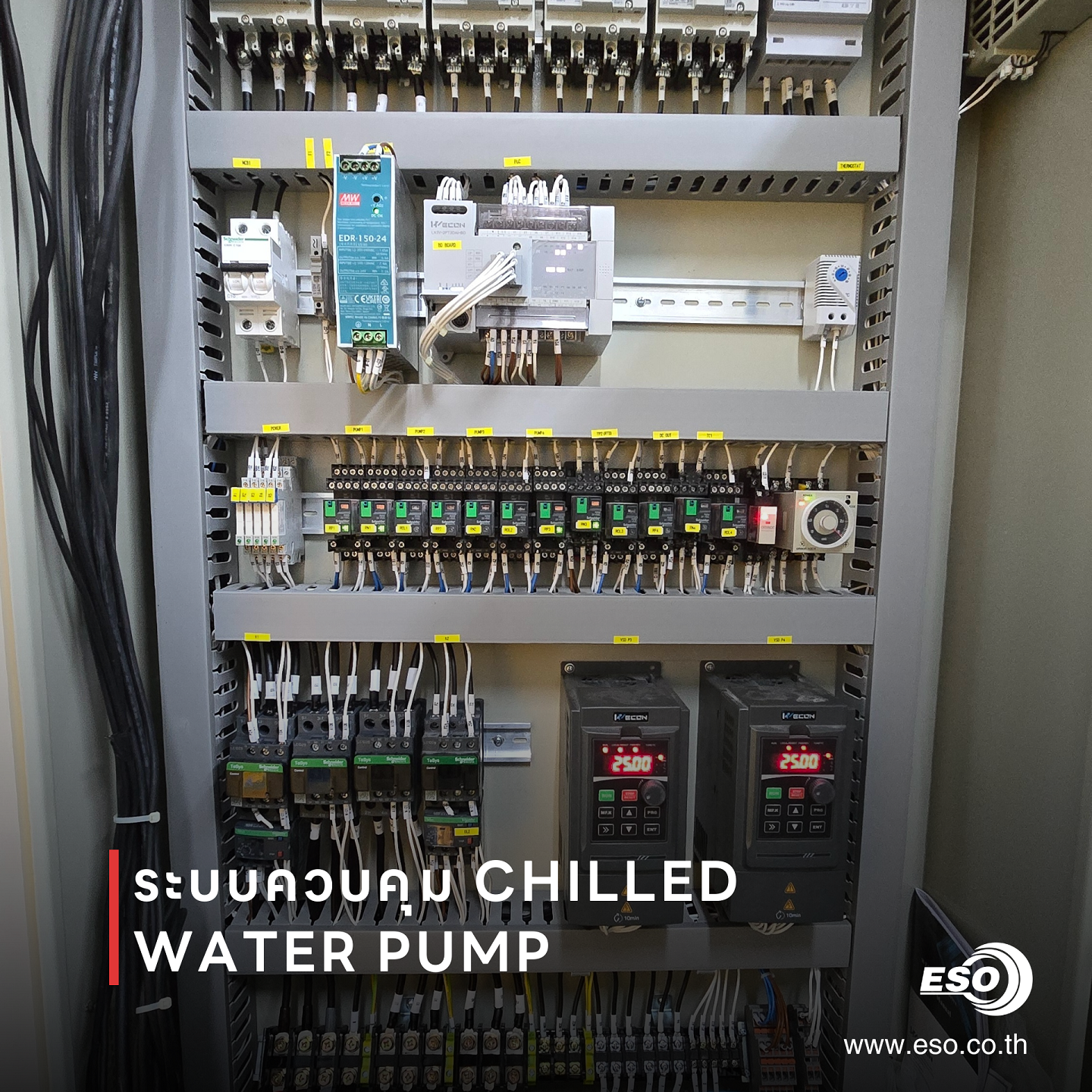

ตู้ควบคุม PLC WECON พร้อมอุปกรณ์ควบคุม

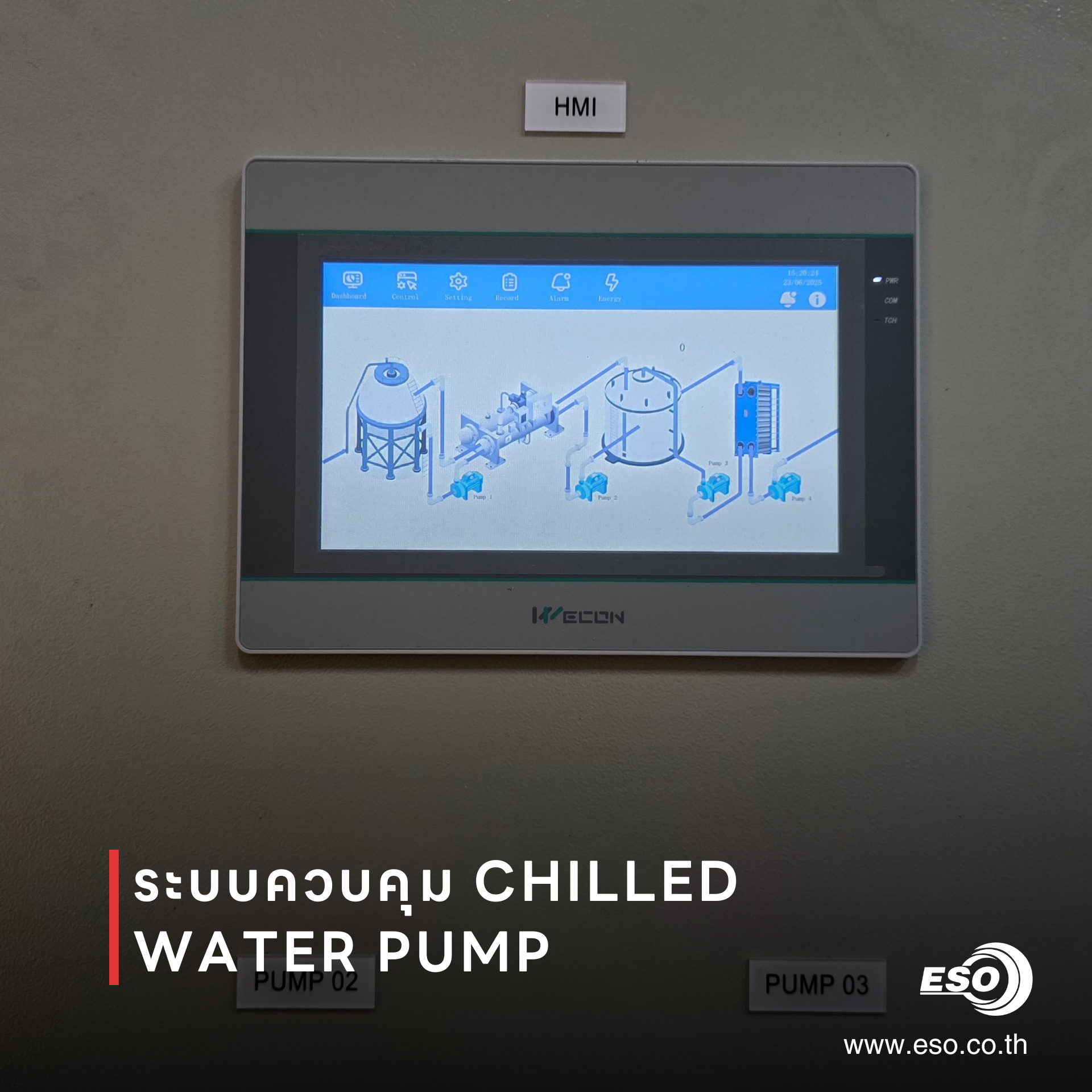

หน้าจอ WECON HMI PI3070ig-C WIFI สำหรับสั่งงานและรีโมท V-NET

โดยทางทีมงานได้จัดหาเซนเซอร์วัดอุณหภูมิแบบ PT100 สำหรับวัดอุณหภูมิน้ำมะพร้าวเพื่อเป็นค่าป้อนกลับมายัง PLC คอนโทรลเลอร์ในการปรับการควบคุมความเร็วปั้มน้ำเย็นให้ทำงานแลกเปลี่ยนความเย็นให้ได้อุณหภูมิของน้ำมะพร้าวที่มีอุณหภูมิคงที่ อาศัยการควบคุม PID Control จาก PLC WECON ที่ควบคุมได้อย่างรวดเร็วและแม่นยำ ทำให้ระบบทำงานอัตโนมัติและลดความยุ่งยากให้กับผู้ปฏิบัติงาน

น้ำมะพร้าวนั้นมีความจำเป็นต้องเก็บรักษาในอุณหภูมิที่เหมาะสมตลอดเวลา เพราะน้ำมะพร้าวจะเสียหรือไม่ได้คุณภาพหากไม่ได้มีการควบคุมและเก็บรักษาอย่างดี นอกจากนี้จอ HMI WECON ทางทีมงานยังได้เก็บข้อมูลอุณหภูมิบันทึกไว้ใน Memory เพื่อให้สามารถสืบข้อมูลย้อนหลังและสามารถ Audit กระบวนการผลิตได้ ทำให้โรงงานมีมาตรฐานและความพร้อมในการผลิตและจัดจำหน่ายน้ำมะพร้าวได้อย่างมีมาตรฐานสากล

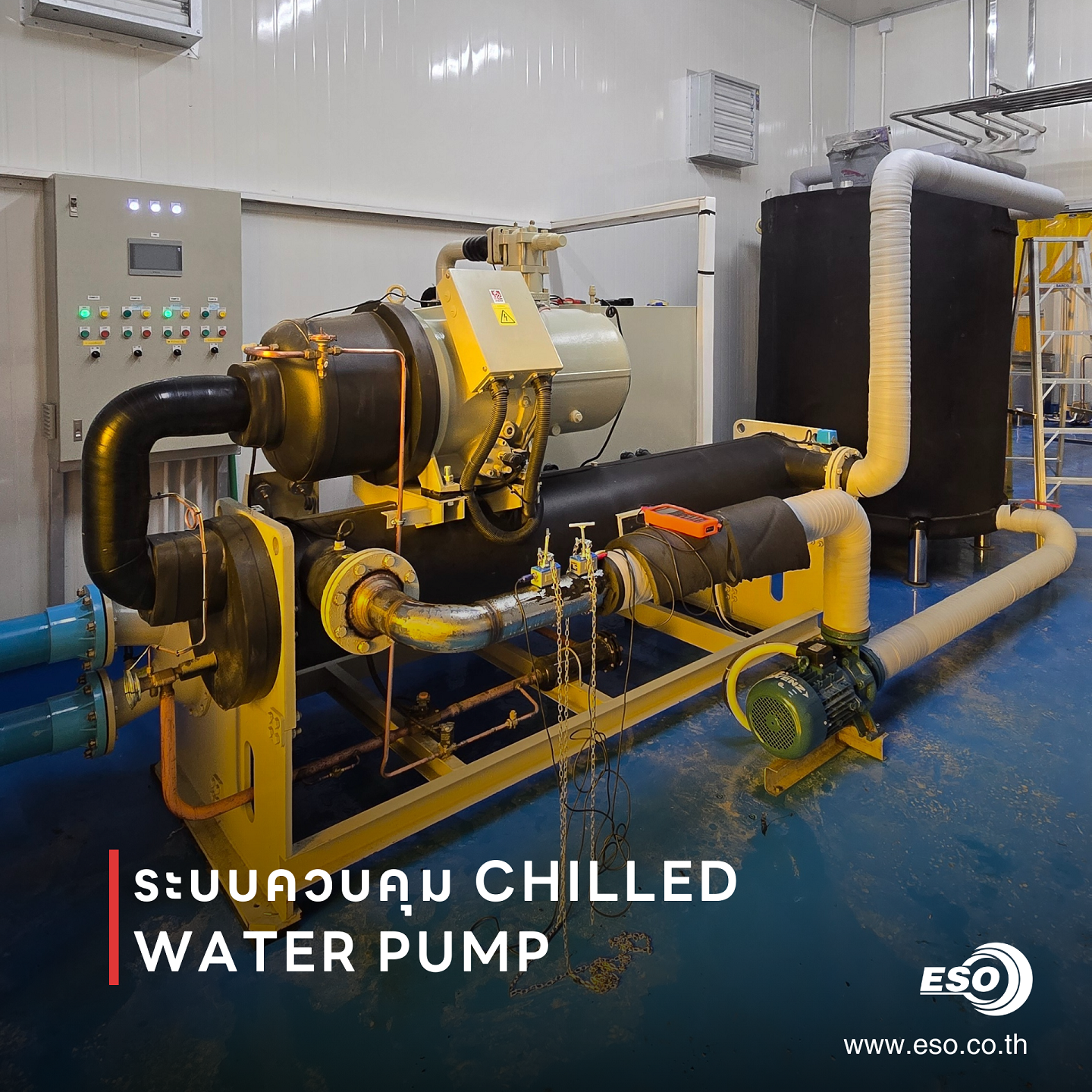

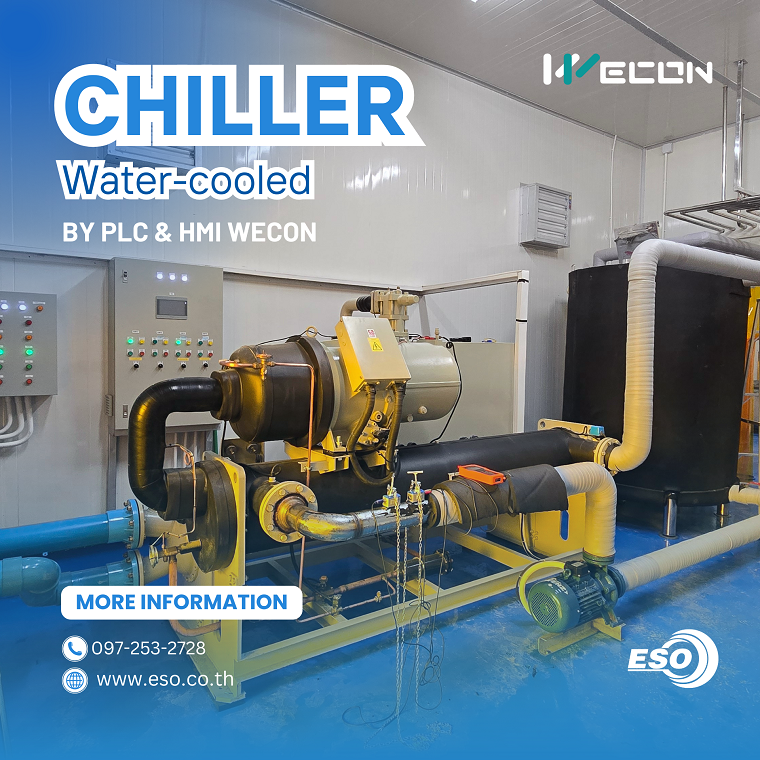

เครื่องชิลเลอร์ทำความเย็นขนาด 75 ตัน

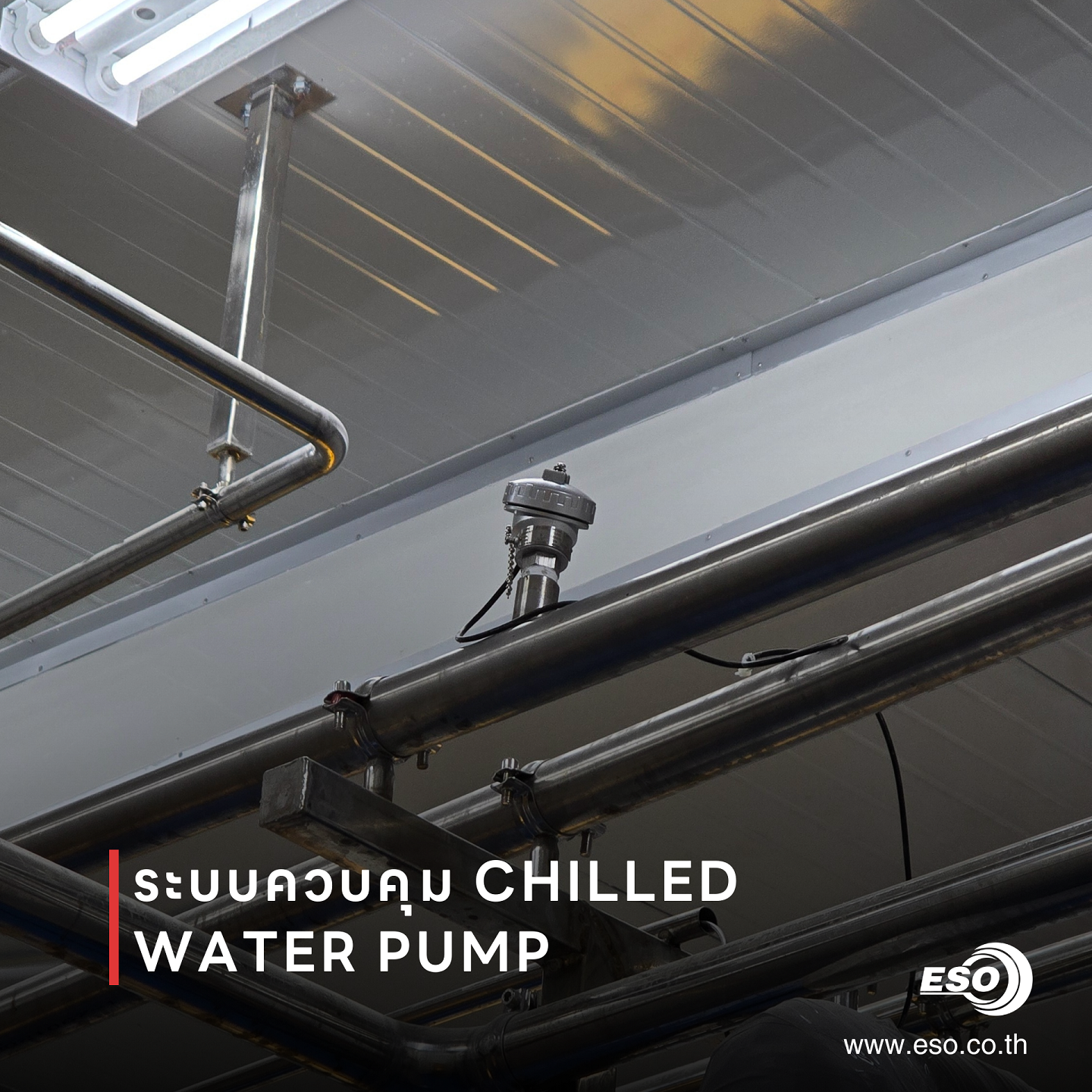

เซนเซอร์วัดอุณหภูมิ PT100 ติดตั้งวัดอุณหภูมิน้ำมะพร้าวหลังจากแลกเปลี่ยนความเย็น

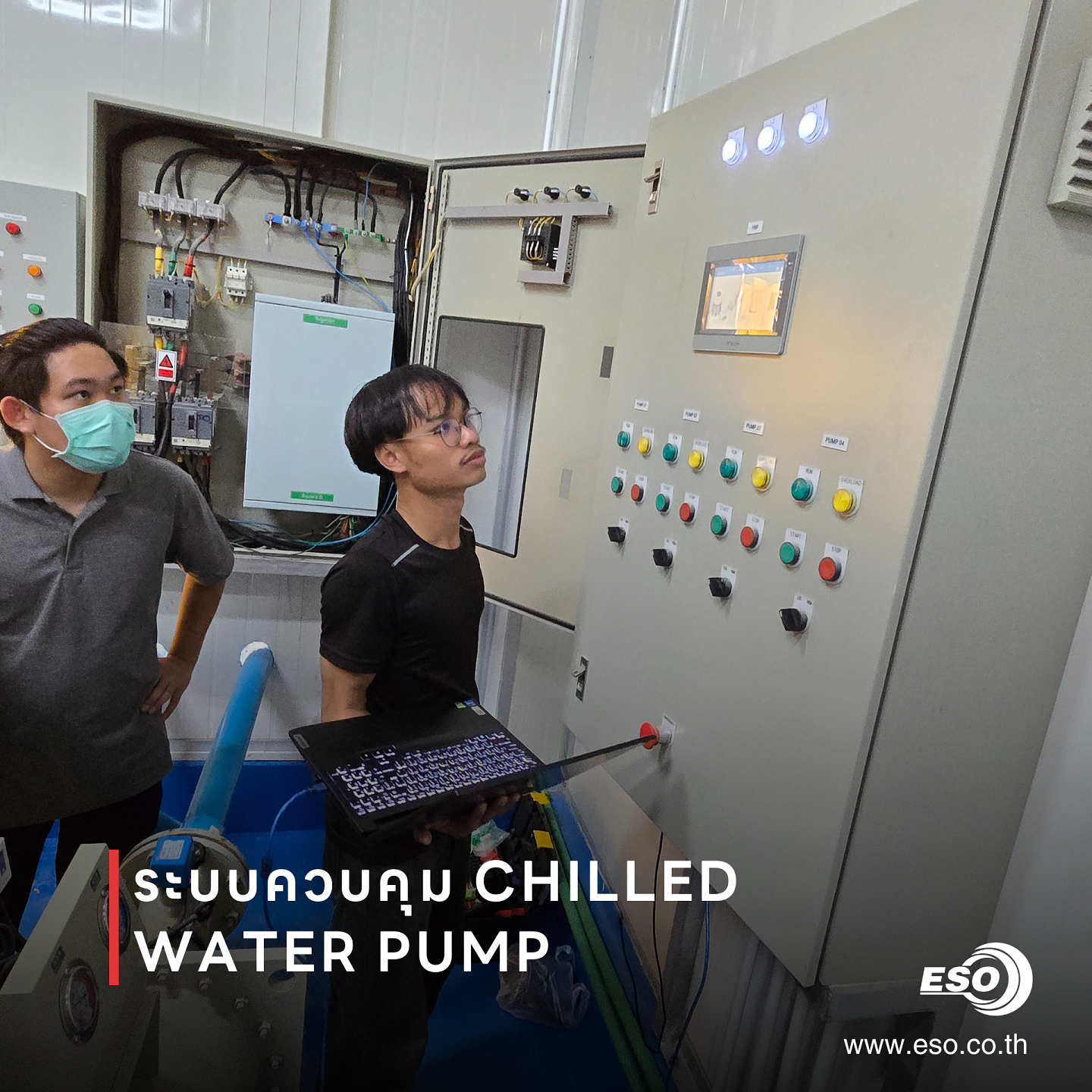

ทีมวิศวกรทดสอบโปรแกรมควบคุมระบบปั้มทำความเย็น

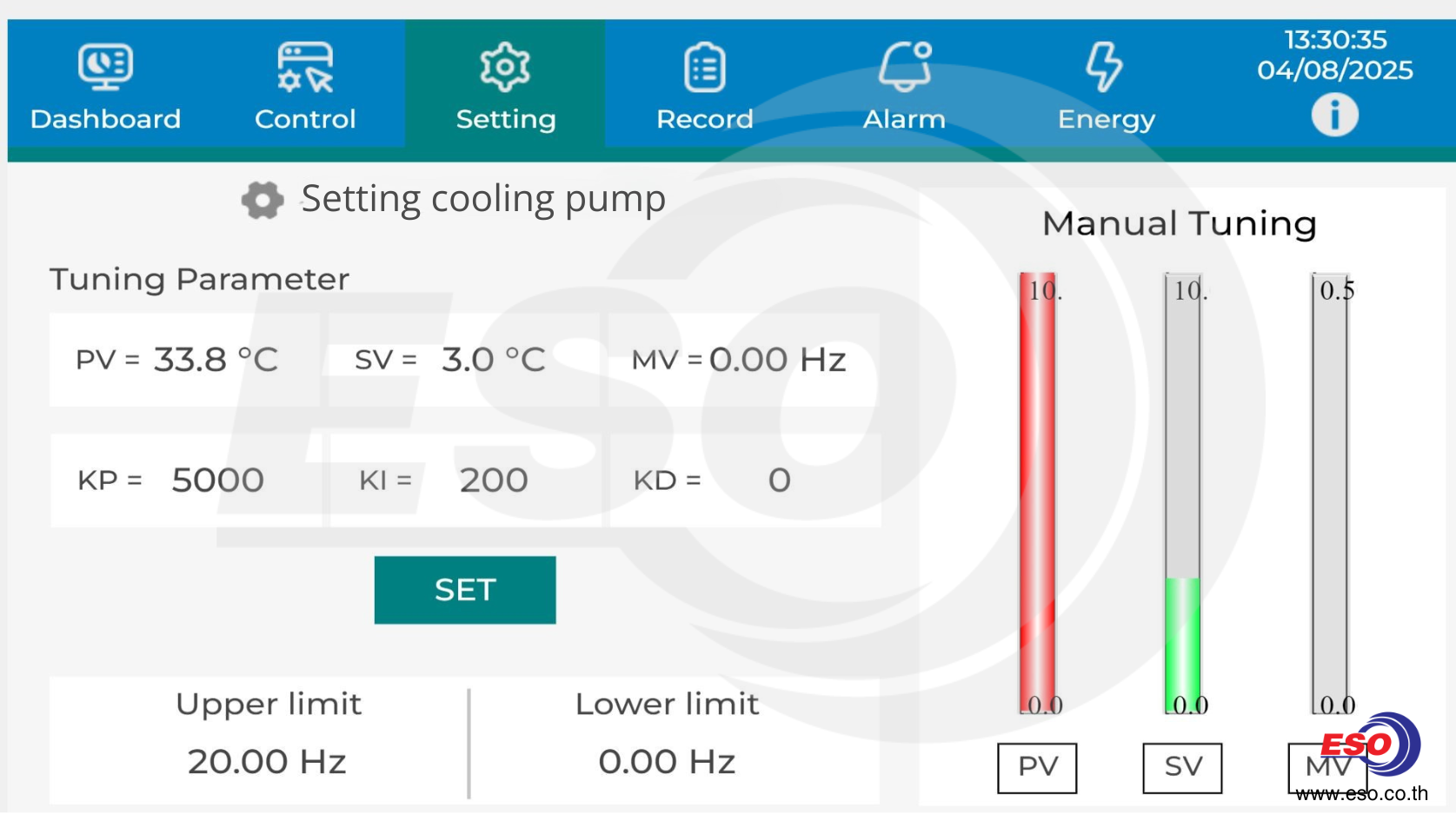

การควบคุมสั่งงานผู้ใช้งานสามารถสั่งได้จากหน้าจอ HMI อีกทั้งทีมงานยังได้ออกแบบ Dashboard ให้ควบคุมสั่งงานได้ผ่านระบบ WECON V-NET IoT Platform V2.0 เวอร์ชั่นใหม่ โดยสามารถสั่งควบคุมมอเตอร์ปั้มน้ำได้ทั้งในระบบแมนนวลและออโต้ที่หน้าจอ และสามารถตั้งค่าพารามิเตอร์ได้อีกด้วย

นอกจากนี้ยังมีมิเตอร์วัดพลังงานในการเก็บค่าพลังงานไฟฟ้าต่างๆ ปัจจุบันได้มีการทำการทดสอบระบบและปรับตั้งค่าเป็นที่เรียบร้อยแล้ว หลังจากนี้ทางโรงงานก็เตรียมที่จะเปิดทำการผลิตแบบเต็มรูปแบบหลังจากที่ทุกส่วนเสร็จเรียบร้อย

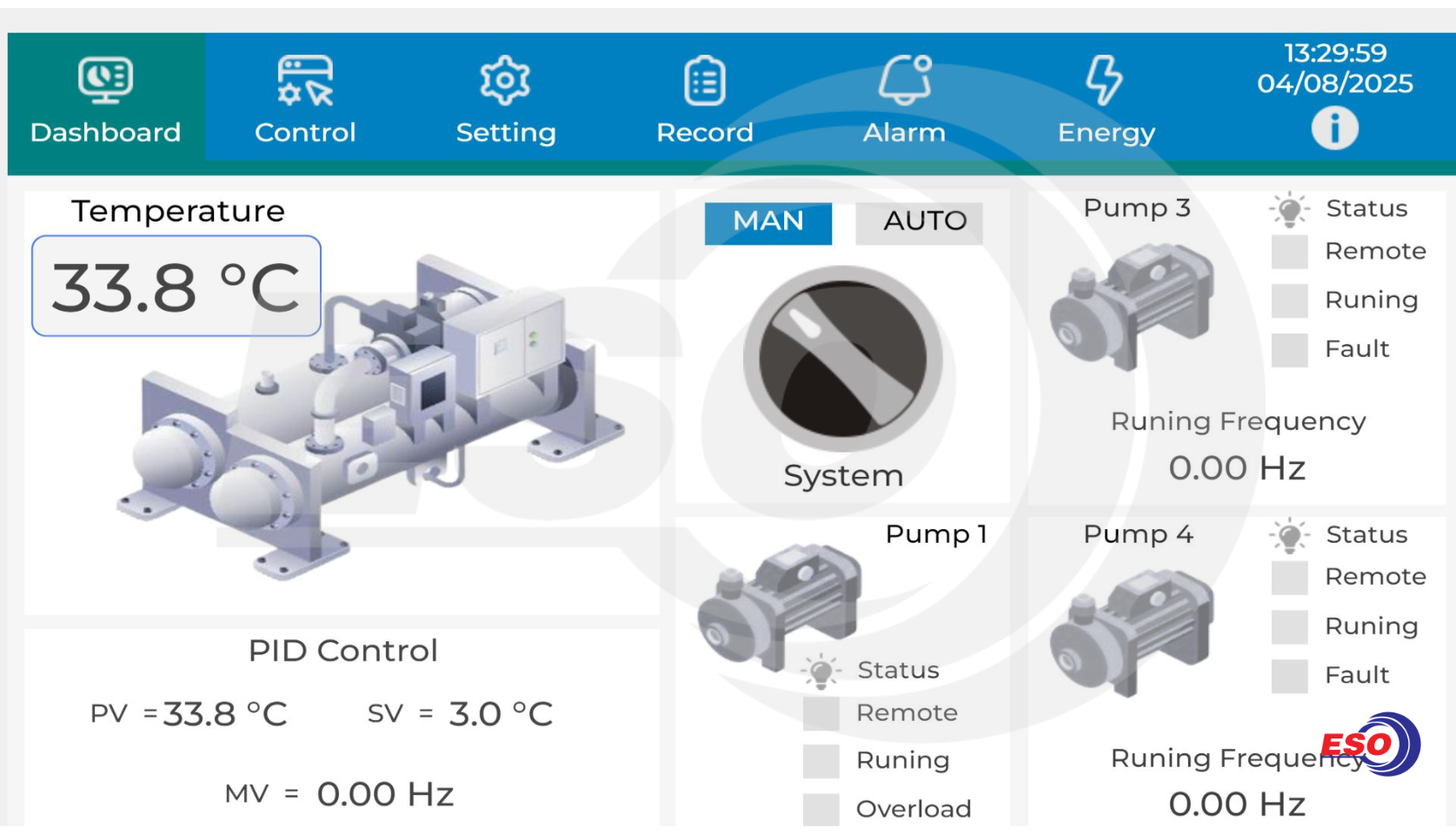

ภาพรวมการแสดงผลบนจอ HMI PI3070ig สำหรับมอนิเตอร์และสั่งงาน

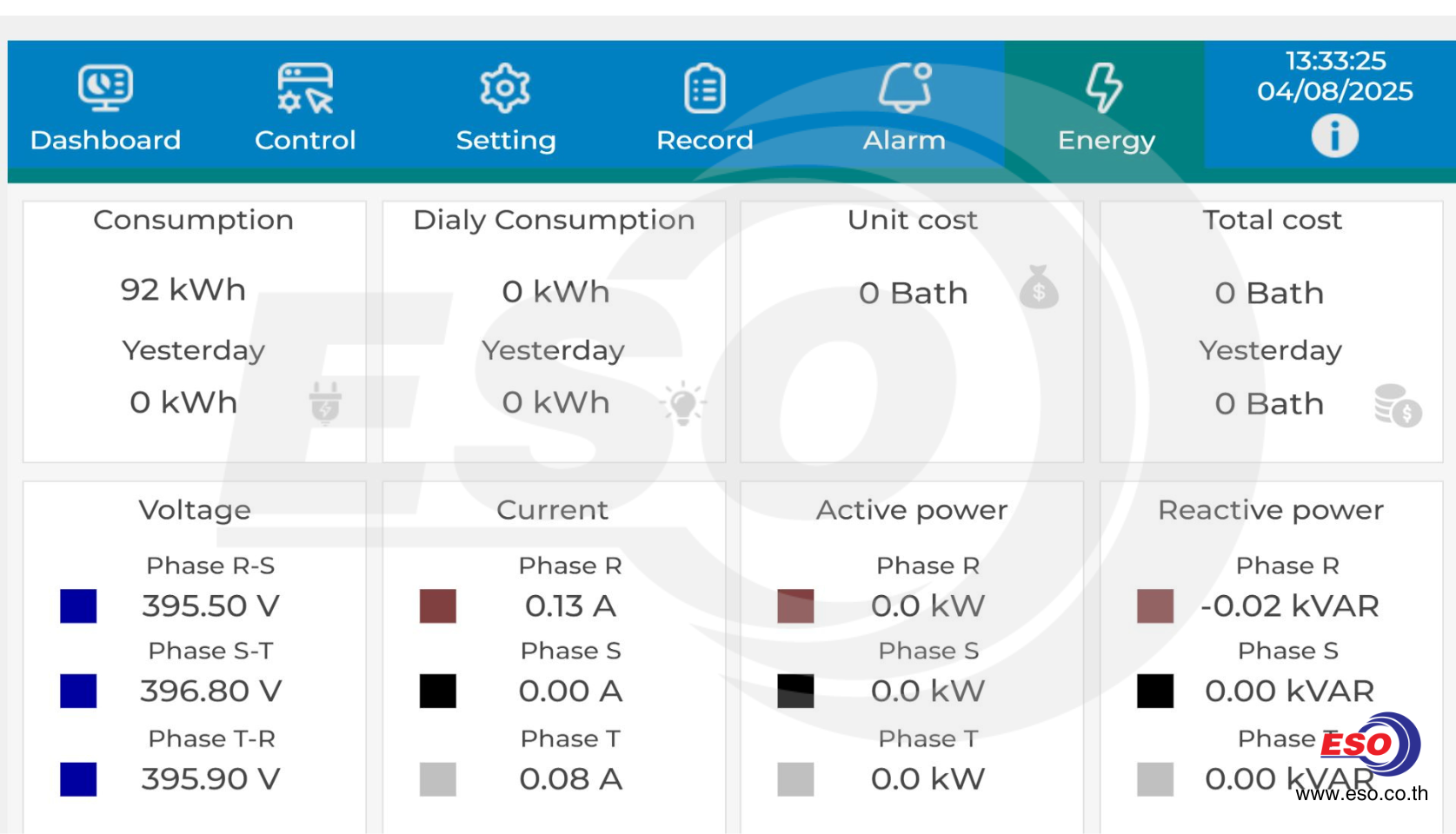

Dashboard แสดงข้อมูลพลังงานจากมิเตอร์วัดค่าพลังงานไฟฟ้าที่ติดตั้งในตู้
