ระบบมอนิเตอร์และควบคุมพัดลมระบายอากาศสำหรับห้องคลีนรูม

ระบบมอนิเตอร์และควบคุมพัดลมระบายอากาศสำหรับห้องคลีนรูม (Cleanroom Monitoring&Control System)

บริษัท อีเอสโอ เทค จำกัด ได้รับการติดต่อจากลูกค้าโรงงานแปรรูปอาหารทะเลแช่แข็งแห่งหนึ่งในจังหวัดสมุทรสาคร ในการจัดหาอุปกรณ์และออกแบบระบบมอนิเตอร์ควบคุมความดันห้องคลีนรูมสำหรับผลิตอาหาร เพื่อปรับปรุงประสิทธิภาพและเพิ่มคุณภาพให้กับกระบวนการผลิต

โดยห้องควบคุมการผลิตอาหารและแปรรูปนี้ถูกออกแบบมาเป็นห้องความดันบวกซึ่งมีค่าความดันแตกต่างตามมาตรฐานที่โรงงานกำหนดไว้ ซึ่งเดิมทีการทำงานของพัดลมเติมอากาศจะทำงานพร้อมกันทุกตัวเต็มกำลัง และยังไม่มีระบบตรวจวัดแบบเรียลไทม์เป็นการคำนวณและติดตั้งอุปกรณ์ตามดีไซน์การออกแบบ

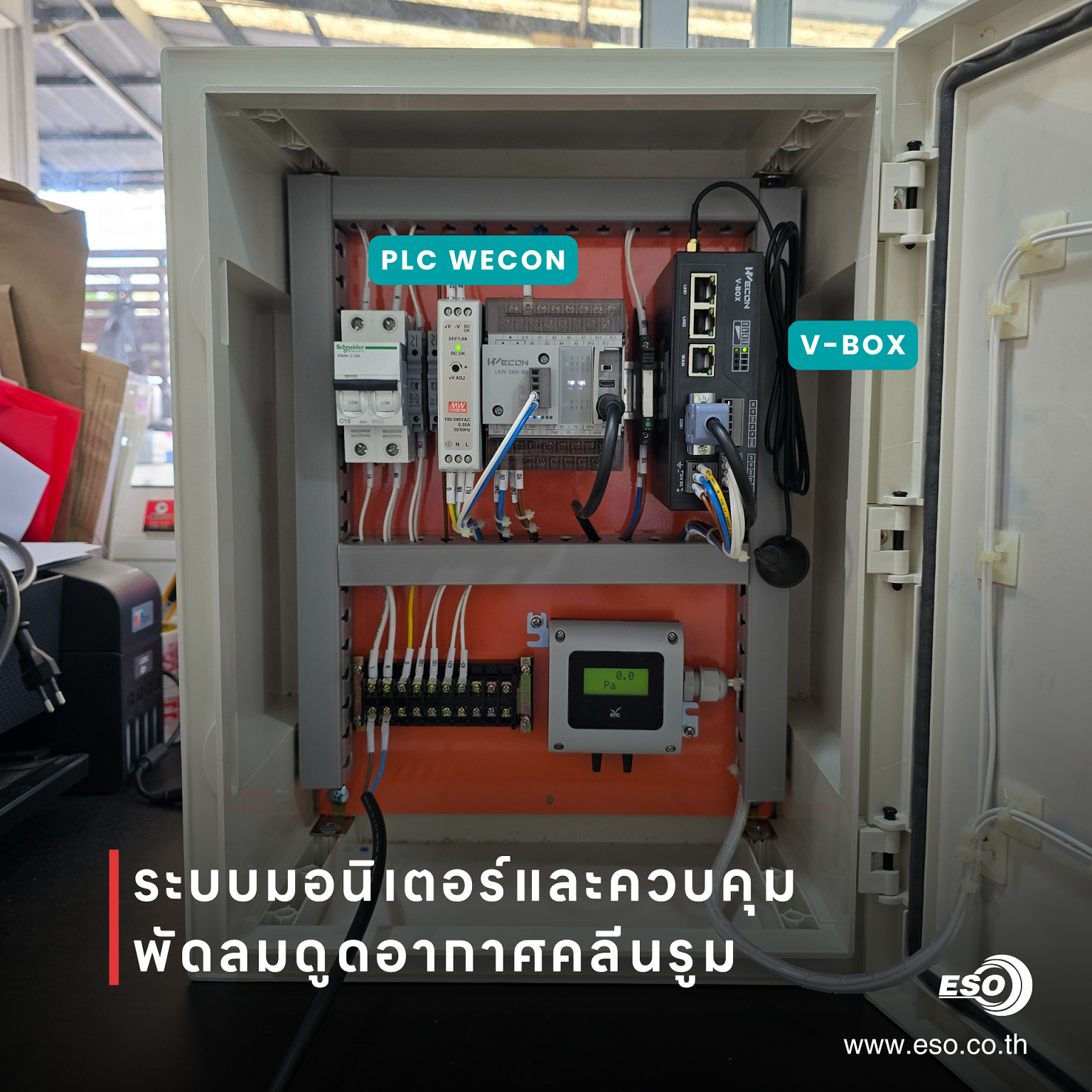

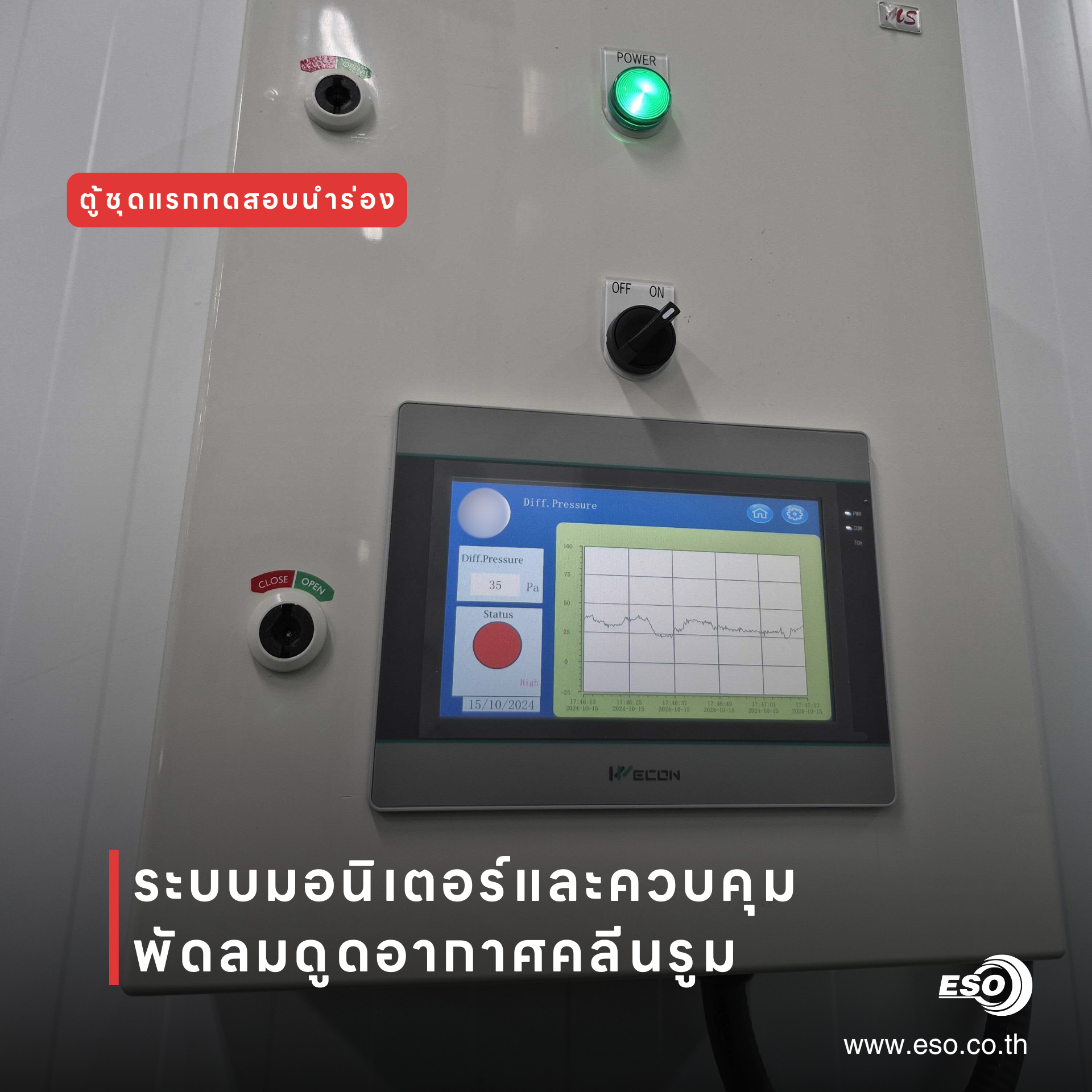

ตู้มอนิเตอร์และควบคุมชุดแรกที่ลุกค้าติดตั้งทดสอบนำร่องโดยใช้ V-Box , PLC WECON

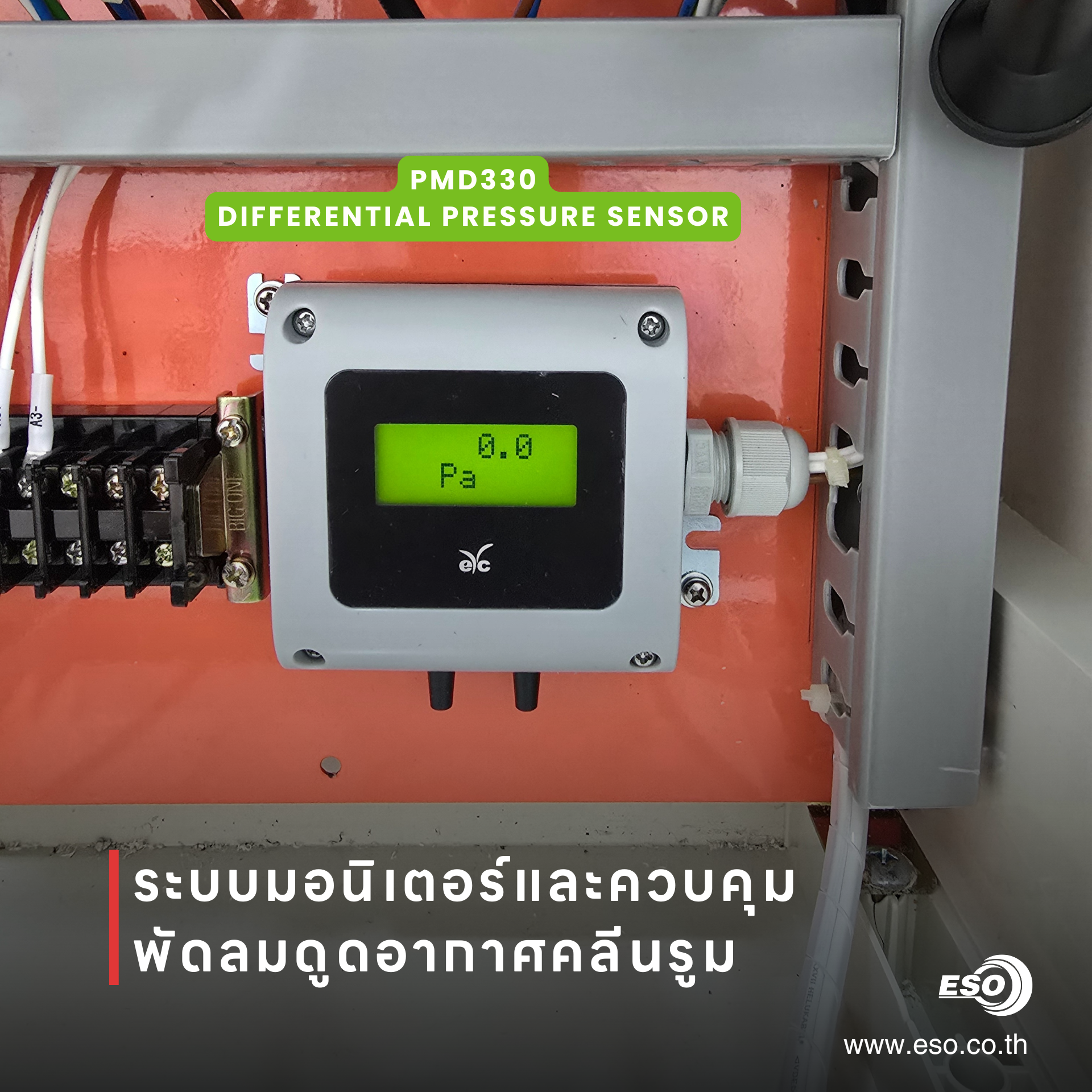

ร่วมกับ Differential pressure transmitter PMD330 แบรนด์ eyc-tech

และได้เลือกใช้เซนเซอร์วัดความแตกต่างของความดัน (Differential pressure transmitter) รุ่น PMD330 จากแบรนด์ eyc-tech ที่ออกแบบมาสำหรับวัดความแตกต่างของความดันในห้องคลีนรูมโดยเฉพาะ มีเอาท์พุตมาให้ทั้งสอบแบบ 4-20mA และ RS485 Modbus RTU โดยชุดแรกลูกค้าได้นำไปติดตั้งและทดสอบจริงในไลน์ผลิตและใช้ Analog output 4-20mA ที่ควบคุมผ่าน PLC ทดสอบในการเร่ง/ลดความเร็ว Inverter Drive ควบคุมพัดลมเติมอากาศเพื่อควบคุมค่าความดันให้อยู่ในช่วงที่กำหนด

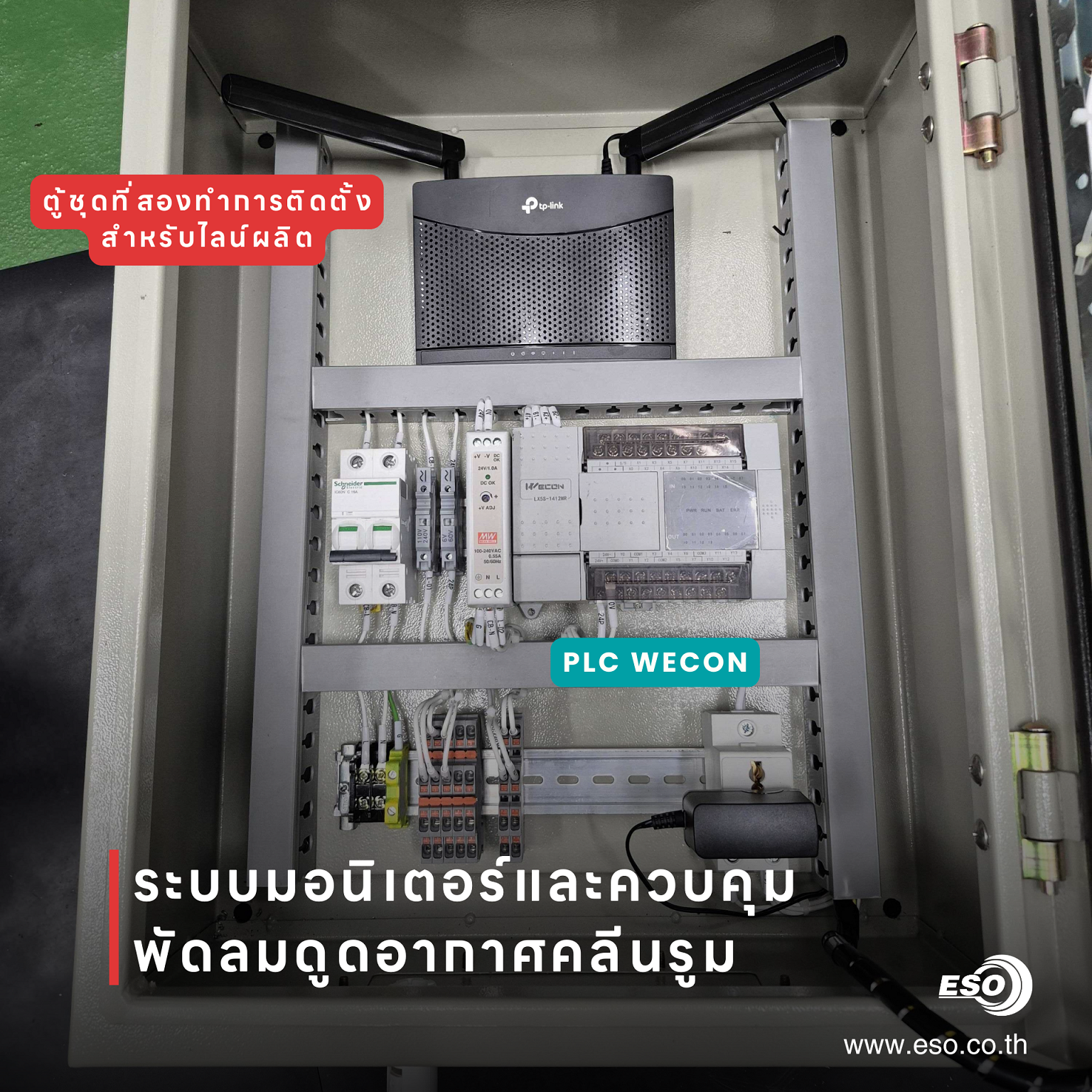

ตู้ชุดใหม่ที่มีการปรับปรุงฟีเจอร์และประสิทธิภาพโดยใช้ PLC WECON และหน้าจอ HMI PI3070ig

หลังจากมีการทดสอบในไลน์แรกไปแล้วทางลูกค้าได้ขยายผลเพิ่มเติมซึ่งในไลน์ล่าสุดได้เลือกใช้ PLC LX5S พร้อมกับจอ HMI PI3070ig ขนาดหน้าจอ 7 นิ้วที่จะติดตั้งภายในตู้ควบคุมซึ่งนำไปติดแยกอยู่ด้านนอกไลน์ผลิตใกล้กับ Inverter Drive ควบคุมพัดลมระบายอากาศและตู้เซนเซอร์ PMD330 จะแยกไปติดในไลน์ผลิต โดยจะมีการเพิ่มฟังก์ชั่นการควบคุมเพิ่มขึ้นและมีจำนวนพัดลมควบคุมมากขึ้น จากเดิมที่เน้นการมอนิเตอร์เก็บข้อมูลและควบคุมพัดลมทดสอบเพียงตัวเดียว ในไลน์ล่าสุดติดตั้งตู้และเดินสายสัญญาณโดยทีมงานเองครบจบทั้งติดตั้งและทดสอบโปรแกรม

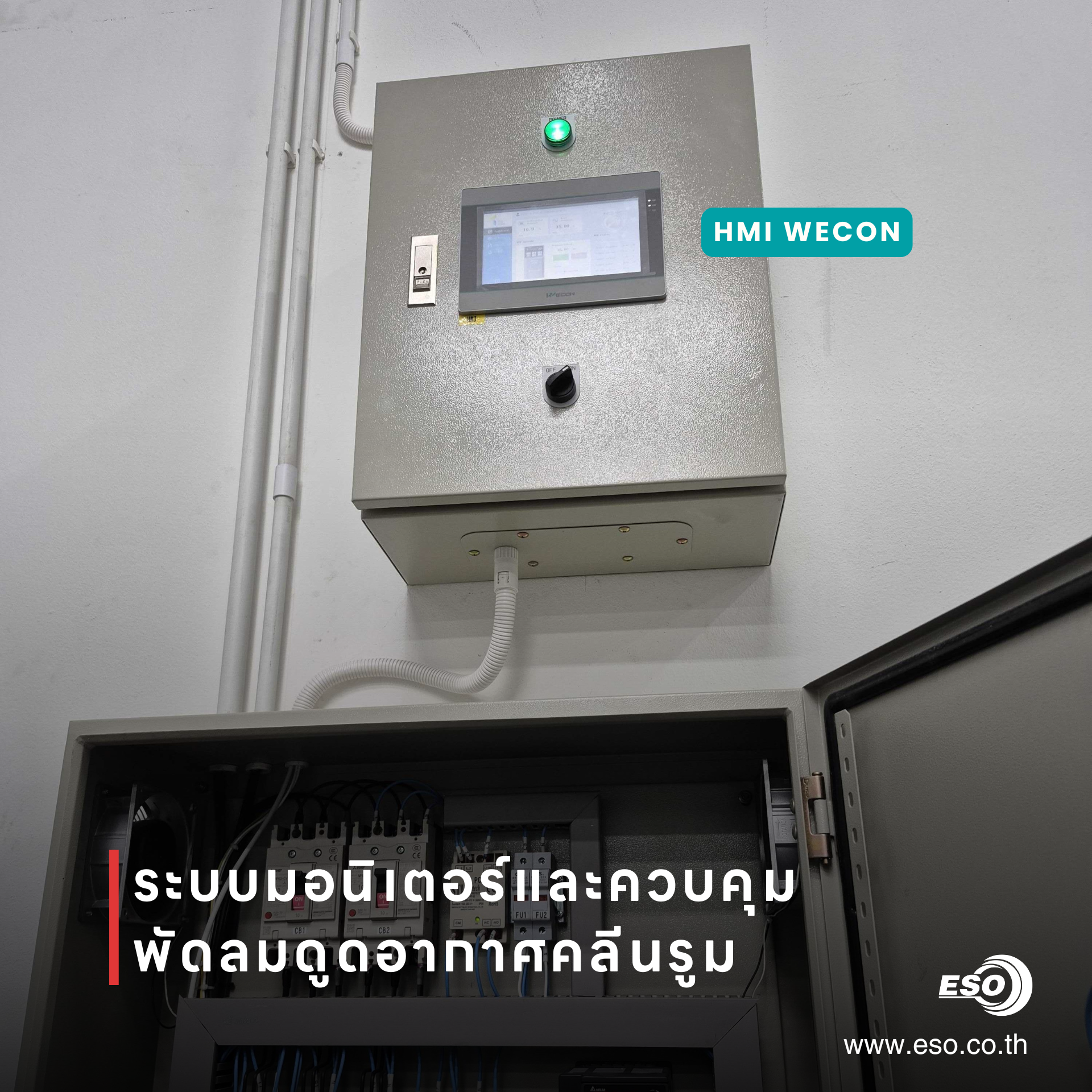

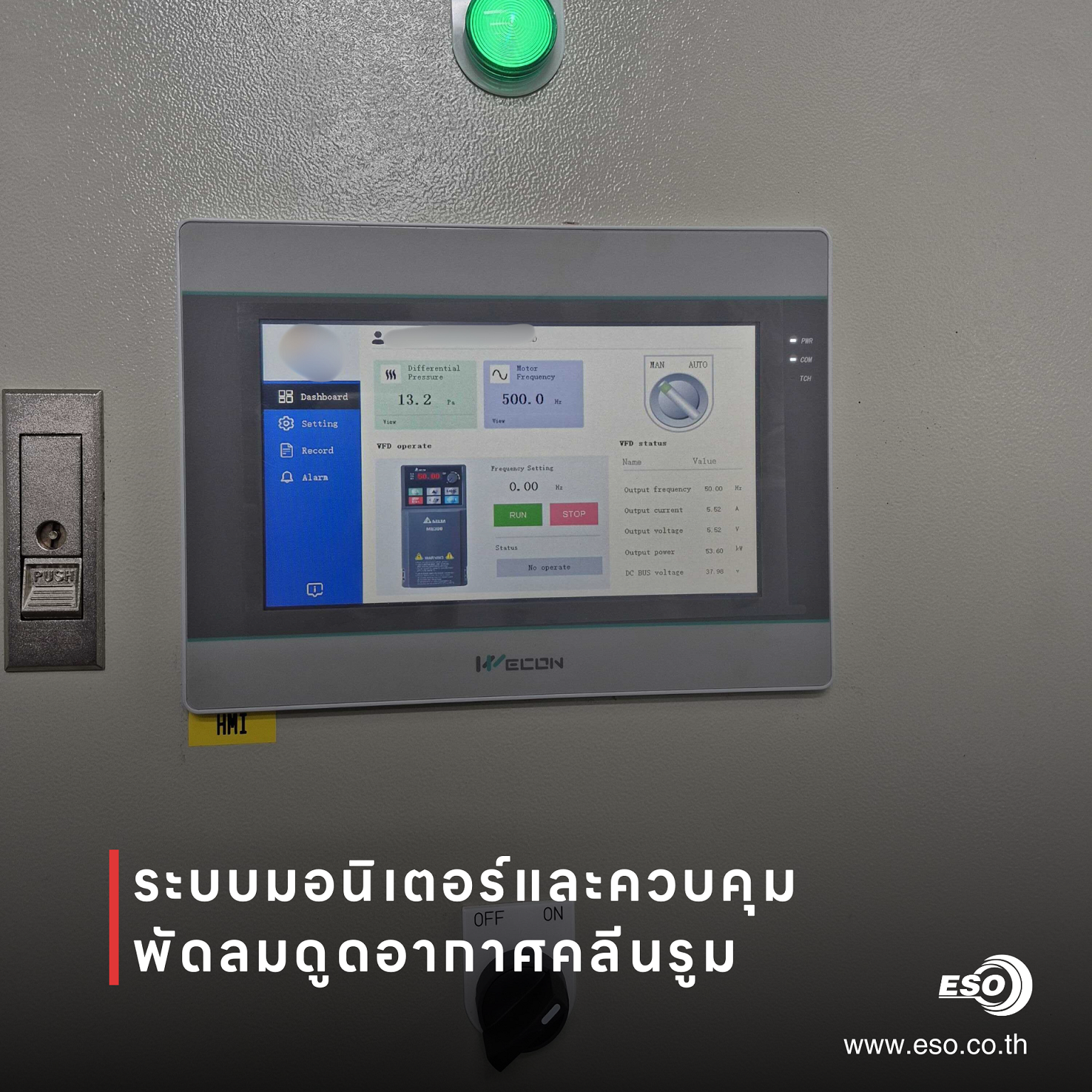

หน้าจอ HMI WECON PI3070ig ที่ออกแบบโปรแกรมโดยทีมวิศวกร อีเอสโอ เทค

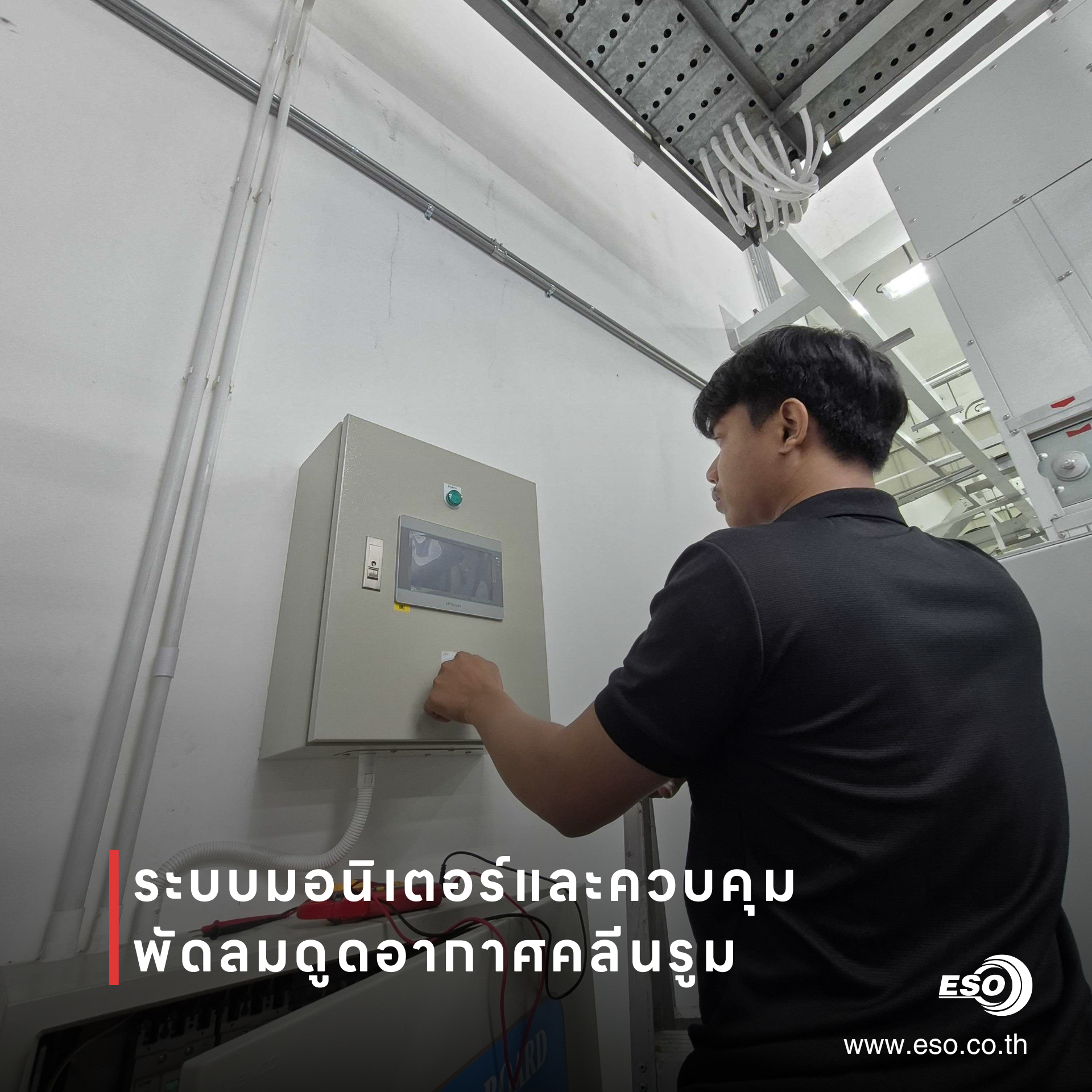

ตู้ควบคุมติดตั้งคู่กับตู้อินเวอร์เตอร์ควบคุมพัดลมดูดอากาศของทางโรงงานในการควบคุมความดันอัตโนมัติ

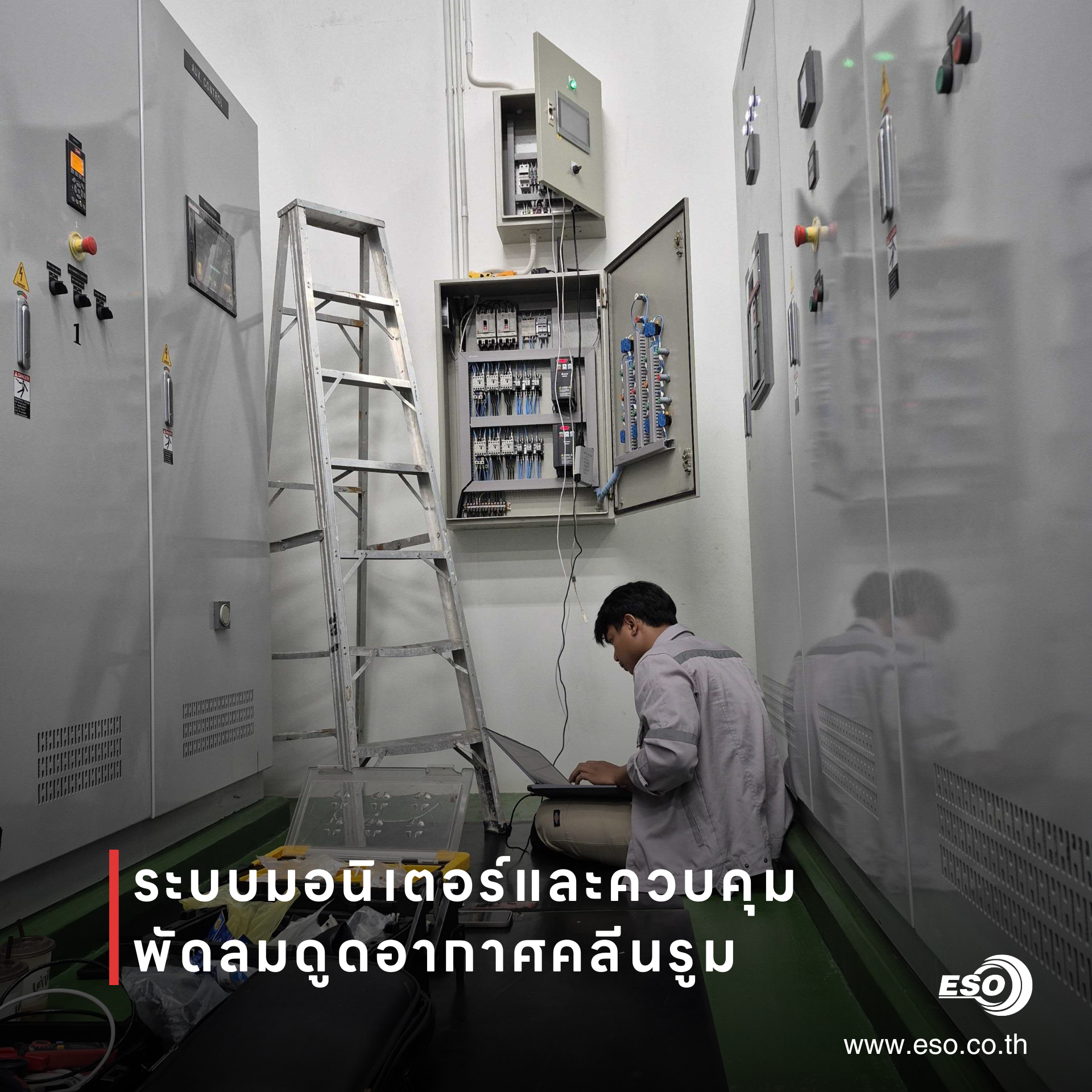

ทีมวิศวกร อีเอสโอ เทค เข้าทำโปรแกรมและทดสอบระบบให้กับทางลูกค้า

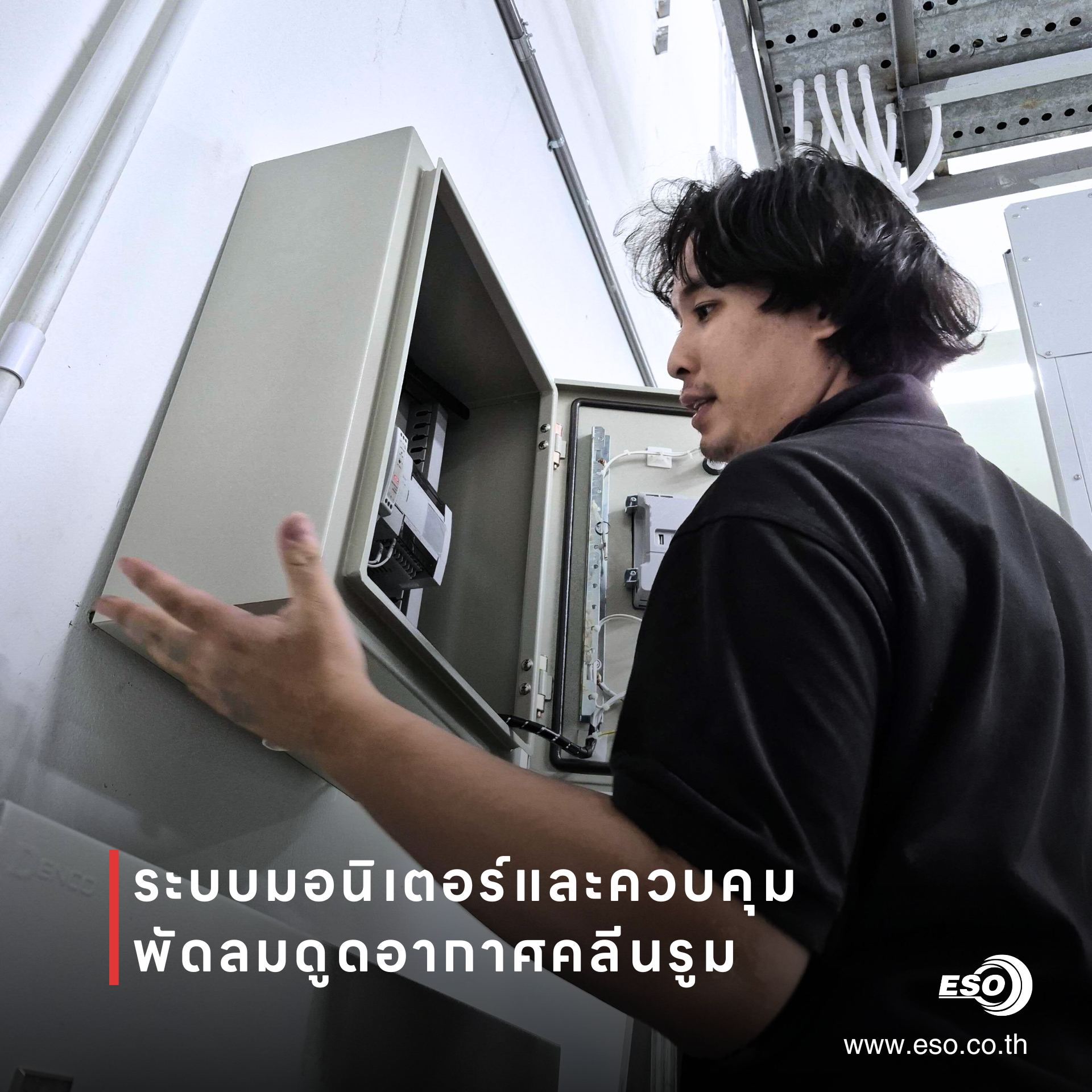

ทีมวิศวกรอีเอสโอ เทค พร้อมทั้งงานติดตั้งและออกแบบโปรแกรมครบวงจร

ปัจจุบันได้ดำเนินการไปแล้ว 2 ระบบด้วยกันซึ่งทางโรงงานมีแผนขยายผลไปยังไลน์ผลิตที่เหลือและมีแผนที่จะนำระบบและข้อมูลมารวมศูนย์ที่ส่วนกลางของทางโรงงานในการควบคุมและจัดเก็บข้อมูลอย่างมีประสิทธิภาพเพื่อที่จะใช้ในการปรับปรุงและพัฒนากระบวนการผลิตต่อไป ขอขอบพระคุณลูกค้าที่ไว้วางใจเลือกใช้บริการกับทาง บริษัท อีเอสโอ เทค จำกัด
