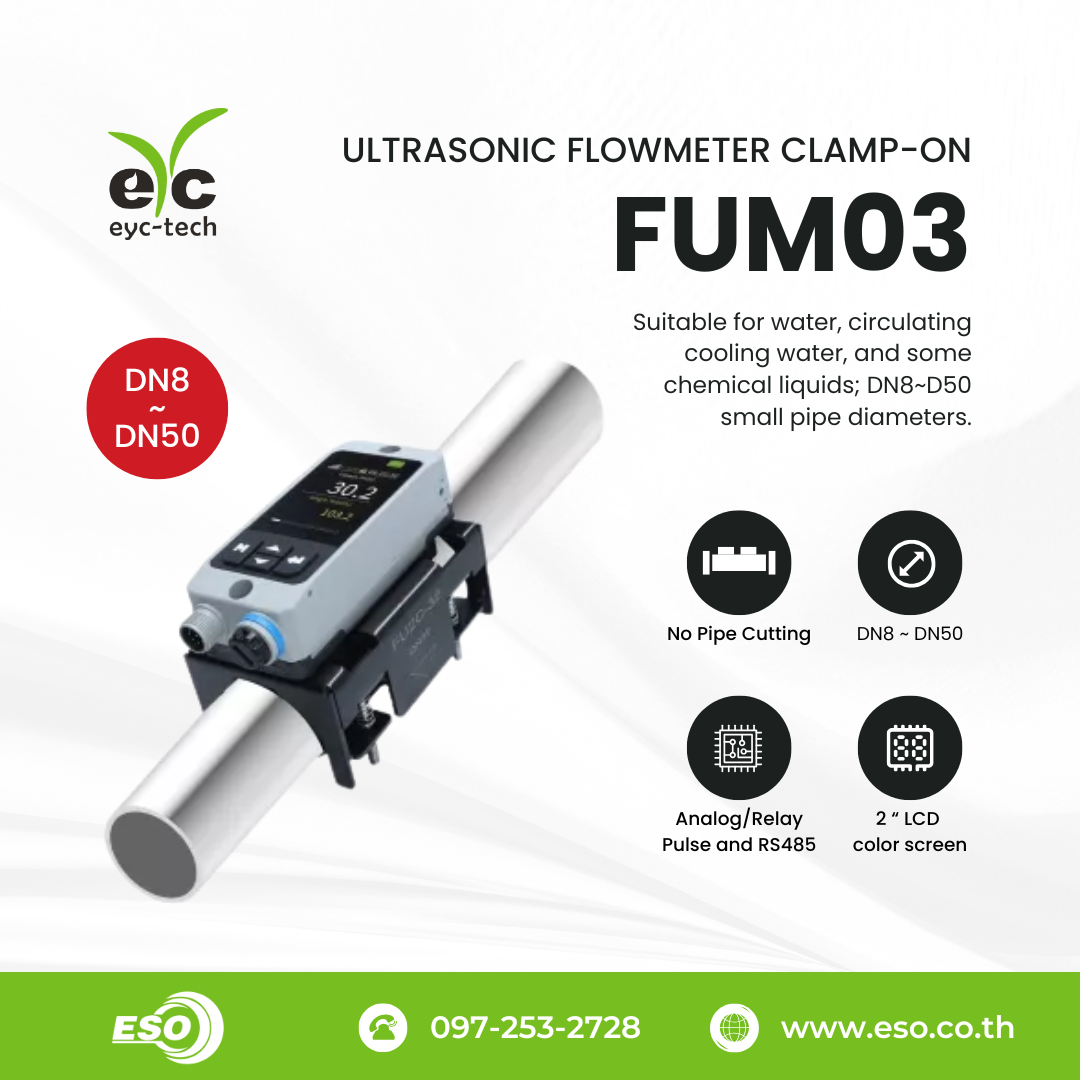

FUM03 Clamp-on Ultrasonic Flow Meter eyc-tech มิเตอร์วัดอัตราการไหลแบบไม่สัมผัสตัวกลาง
คุณสมบัติสินค้า:
FUM03 Clamp-on Ultrasonic Flow Meter จาก eyc-tech เครื่องวัดอัตราการไหลแบบติดตั้งภายนอกท่อ รองรับ DN8-DN50 ความแม่นยำสูง ไม่ต้องตัดท่อ รองรับ Analog, Relay และ RS-485 สำหรับระบบ Automation และ Industrial IoT
Pipe Size
หมวดหมู่ : FLOW METER , Ultrasonic Flow Meter ,
แบรนด์ : EYC-TECH
Share
| Technical information | |
| Sensor Type | Ultrasonic time difference |
| Measuring range | 0.6 ... 589 L/min |
| Pipe Material | Stainless steel, Carbon steel, Copper pipe, Aluminum pipe, PVDF CPVC, PVC, PPR, PPH, PFA, HDPE |
| Pipe Size | DN8 (1/4") ... DN50 (2") |
| Accuracy | |
| Accuracy | ±2% F.S. |
| Resolution | Instantaneous Flow 0.01, 0.1, 1 L/min Totalized Flow 0.01, 0.1, 1 L |
| Electrical data | |
| Supply voltage | DC 24 V ±10% |
| Current consumption | 200 mA |
| Outputs | |
| Output signal | 0 ... 20 mA / 0 ... 10 V |
| Switch Output | Instant / Window / Pulse / Accumulated / Error / No Signal NPN / PNP switchable open collector output : ≤ 26.4 VDC, |
| Pulse Output Unit | 0.1 ... 999.99 L |
| Relay output | Max current 250mA |
| Max voltage : DC 24 V | |
| Communication | RS485 Modbus RTU |
| RS-485 baud rate | 9600 , 19200 , 38400 , 57600 , 115200 bps |
| Load resistance | Current output：≦ 500 Ω |
| Voltage output：≧ 10 KΩ | |
| Operating environment | |
| Meduim | Water, solution, chemical reagents |
| Operating Humid. [%RH] | 35..85 (Non-condensing) |
| Operating Temp. [°C] | -20..60°C |
| Fluid Temperature [°C] | 0..85°C |
| Protection | |
| IP rating | IP65 (Housing) |
| Electrical protection | Polarity protection , surge protection, output short-circuit |
| Mechanical data | |
| Housing material | Aluminum alloy |
| Probe material | PC |
| Mounting | Clamp-on |
| Connection type | M12 8P connector |
| Displays | |
| LCD Display | 2" LCD color screen |
| Display readout | 0.01 ... +999.99 (Flow rate) |
| 0 ... 99999999 (Flow) | |
| Decimal point | Button |
| Display Refresh Cycle | 4 times/sec |
| Flow unit | L/min, m³/h |
| Certification | |
| Certification | CE |
ลักษณะการนำไปใช้งาน
FUM03 Clamp-on Ultrasonic Flow Meter

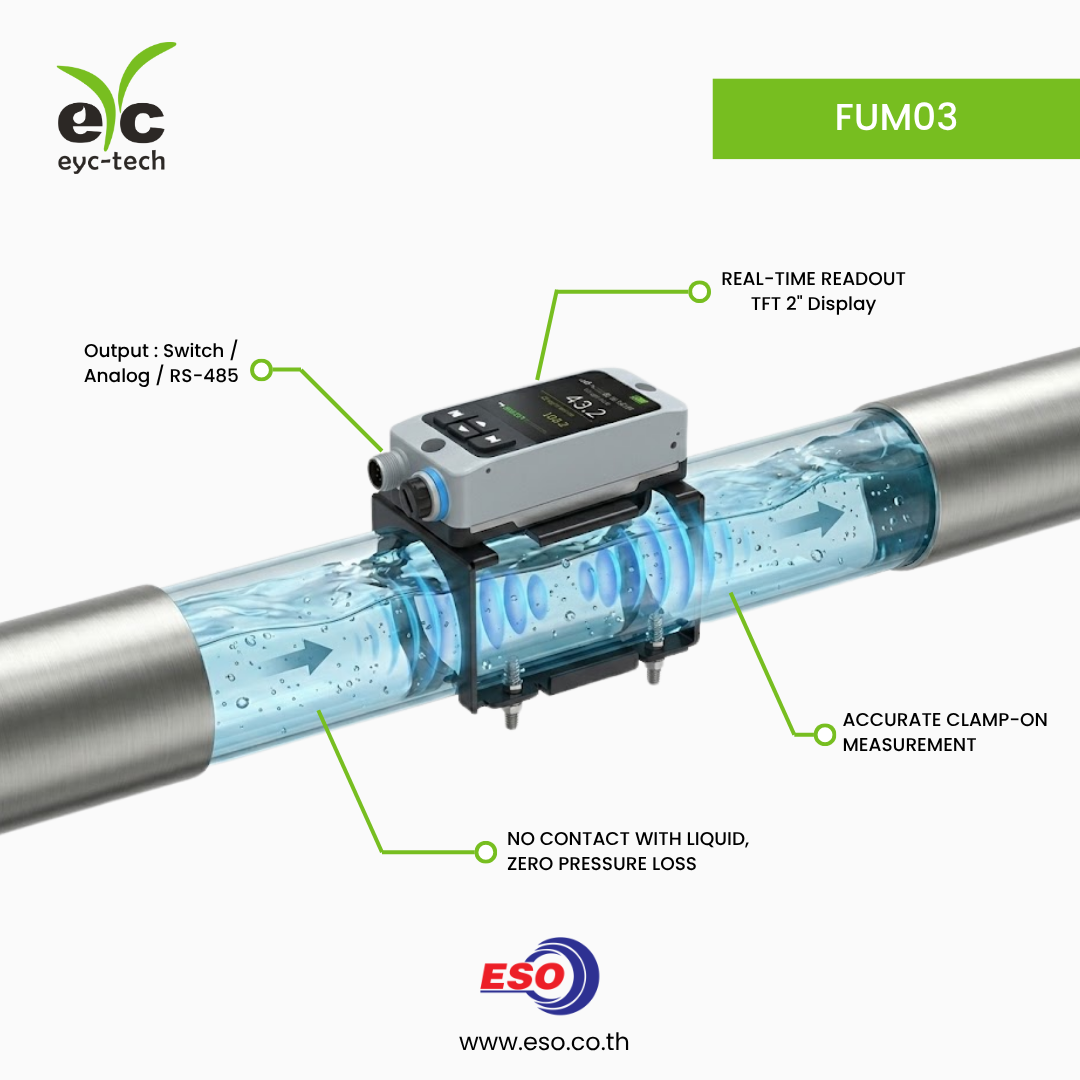

FUM03 จาก eyc-tech เป็นเครื่องวัดอัตราการไหลของของเหลวแบบไม่สัมผัส (Non-Intrusive Flow Measurement) ที่ใช้หลักการวัดด้วยคลื่นอัลตราโซนิคแบบ Transit-Time Difference ทำให้สามารถวัดการไหลได้อย่างแม่นยำโดยไม่ต้องสัมผัสของเหลวภายในท่อ ลดความเสี่ยงจากการกัดกร่อน การอุดตัน และการสูญเสียแรงดันในระบบ
ด้วยการติดตั้งแบบ Clamp-on ผู้ใช้งานสามารถติดตั้งเซนเซอร์ภายนอกท่อได้ทันทีโดยไม่ต้องหยุดเครื่องจักรหรือหยุดการผลิต ช่วยลด Downtime และลดต้นทุนการติดตั้ง เหมาะสำหรับงานปรับปรุงระบบเดิม (Retrofit) และโครงการ Industrial IoT ที่ต้องการข้อมูลการไหลแบบ Real-time
คุณสมบัติเด่น
- ติดตั้งภายนอกท่อ ไม่ต้องตัดท่อหรือหยุดระบบ
- ไม่มีชิ้นส่วนสัมผัสของเหลว ลดปัญหาการกัดกร่อนและการอุดตัน
- ไม่ก่อให้เกิด Pressure Loss ในระบบท่อ
- รองรับของเหลวหลากหลายประเภท เช่น น้ำ น้ำหล่อเย็น และสารเคมีบางชนิด
- รองรับขนาดท่อ DN8 ถึง DN50
- ความแม่นยำสูงถึง ±1% F.S.
- แสดงผลผ่านหน้าจอ TFT Color Display ขนาด 2 นิ้ว
- รองรับ Output แบบ Analog, Switch, Relay และ RS-485 Modbus
- ระดับการป้องกัน IP65 เหมาะสำหรับงานอุตสาหกรรม
- รองรับวัสดุท่อหลากหลายชนิด เช่น Stainless Steel, Carbon Steel, PVC, CPVC, HDPE, PPR และอื่น ๆ
การประยุกต์ใช้งาน
- ระบบผลิตและบำบัดน้ำเสีย (Water & Wastewater Treatment)
- ระบบน้ำหล่อเย็นและ HVAC
- ระบบ Cooling Tower
- ระบบบริหารจัดการพลังงาน (Energy Management)
- ระบบตรวจสอบการรั่วไหล (Leak Detection)
- ระบบควบคุมกระบวนการผลิต
- เครื่องจักรและระบบหล่อเย็นเครื่องจักร (Machine Coolant Monitoring)
- ระบบ Industrial IoT และ SCADA Monitoring
