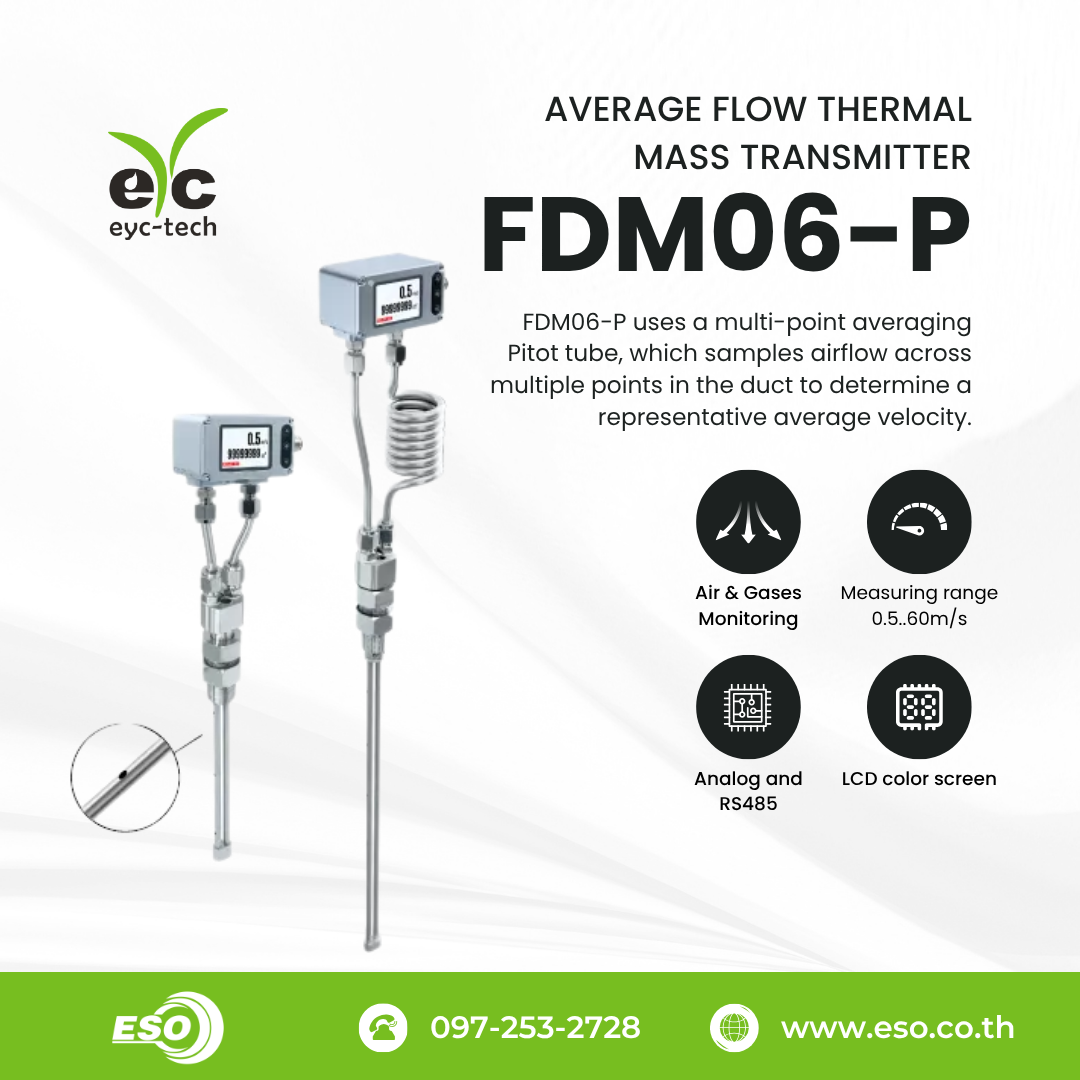

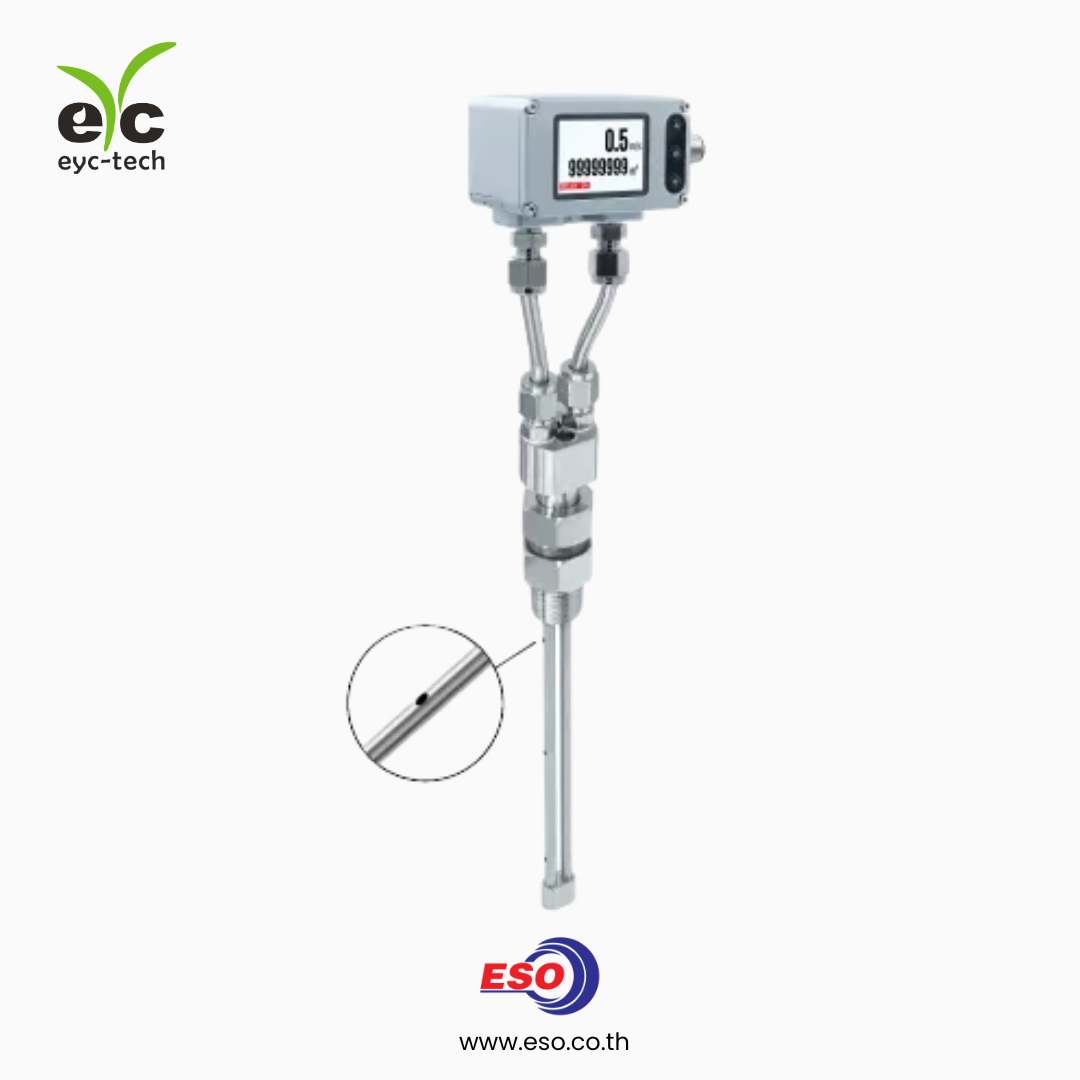

FDM06-P Pitot Tube Thermal Mass Flowmeter เครื่องวัดอัตราการไหลลมและก๊าซ
คุณสมบัติสินค้า:
FDM06-P Thermal Mass Flowmeter สำหรับวัดอัตราการไหลลมและก๊าซในท่อขนาด 1–40 นิ้ว รองรับ Air, N₂, Ar, CO₂ พร้อมเอาต์พุต 4-20mA, RS-485 Modbus RTU
หมวดหมู่ : FLOW METER , Air flow / Air velocity ,
แบรนด์ : EYC-TECH
Share
| Technical information | |
| Sensor Type | Hot-wire sensor |
| Measuring range | 0...60 m/s |
| Turndown ratio | 100 : 1 |
| Accuracy | |
| Accuracy | 0.5 ... 60 m/s : ±(1.5% of mv + 0.8 m/s) |
| Uncertainty of factory calibration | ±1% |
| Temp. influence | 0.2% / °C |
| Electrical data | |
| Supply voltage | DC 24 V ±10% |
| Current consumption | 110 mA |
| Outputs | |
| Output signal | 4 ... 20 mA / 0 ... 10 V |
| Signal wire | 3-wire |
| Relay output | Max current 6A |
| Max voltage : DC 24 V (DC 36 V Max) | |
| Communication | RS485 Modbus RTU |
| RS-485 baud rate | 9600 , 19200 , 38400 , 57600 , 115200 bps |
| Load resistance | Current output：≦ 500 Ω |
| Voltage output：≧ 10 KΩ | |
| Response time | t90＜6 sec |
| Warm-up time | < 60sec |
| Operating environment | |
| Meduim | Non-corrosion gas / Air |
| Operating Humid. [%RH] | 20..90 (Non-condensing) |

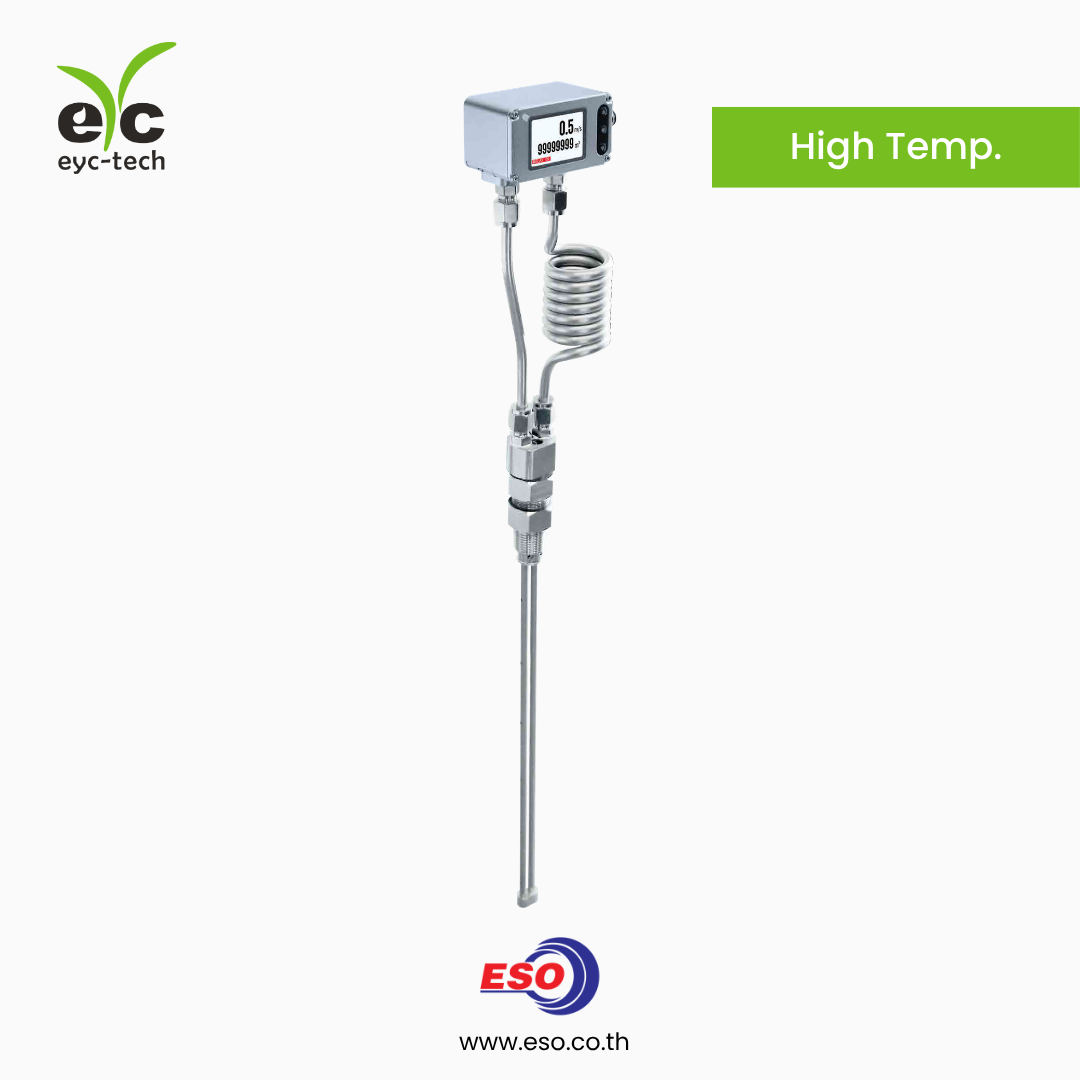

| Operating Temp. [°C] | 0 ... 50°C / 0 ... 180°C (High Temp. type) |
| Storage temperature [°C] | -20..60 |
| Operating pressure | 16bar |
| Protection | |
| IP rating | IP65 (Housing) |
| Electrical protection | Polarity protection , Overvoltage |
| Mechanical data | |
| Housing material | Aluminum alloy / Plastic |
| Probe material | SUS316 |
| Installation | PT 3/4″ movable thread, PT 1/2″ movable thread |
| Connection type | M12 8P connector |
| Displays | |
| LCD Display | 2" LCD color screen |
| Display readout | 0 ... 99999999 (Cumulative flow : 8-digit) |
| 0 ... 99999 (Instantaneous flow : 5-digit) | |
| Decimal point | Button |
| Sampling time | 1 cycle/sec |
| Flow unit | m/s, ft/s, L/min, m³/min, m³/h, mL, L m³, ft³, inch³, gal, uk gal |
| Certification | |
| Certification | CE |
ลักษณะการนำไปใช้งาน
FDM06-P คือเซนเซอร์วัดอัตราการไหลของก๊าซและลมแบบ Thermal Mass Flowmeter ที่ใช้หลักการ Pitot Tube ร่วมกับเซ็นเซอร์ Hot-wire ให้ความแม่นยำสูง เหมาะสำหรับงานวัดอัตราการไหลในท่อขนาดใหญ่ ระบบลมอัด ระบบก๊าซอุตสาหกรรม และงาน HVAC โดยสามารถวัดได้ทั้งความเร็วลมและปริมาณการไหล พร้อมแสดงค่าทันทีและค่ารวมสะสมบนหน้าจอ LCD ภายในตัวเครื่อง
FDM06-P ออกแบบมาเพื่อช่วยลดแรงดันตกคร่อมในระบบ มีความไวสูงต่อการเปลี่ยนแปลงของการไหล แม้ในช่วงอัตราการไหลต่ำ จึงเหมาะอย่างยิ่งสำหรับงานตรวจจับการรั่วไหลในระบบลมอัดและระบบก๊าซต่าง ๆ ภายในโรงงาน
Key Features
- ใช้เซ็นเซอร์ Hot-wire Thermal Mass ให้ค่าการวัดแม่นยำสูง
- รองรับการวัดความเร็วลมตั้งแต่ 0 ถึง 60 m/s
- อัตราส่วนการวัดกว้าง 100:1 รองรับทั้งการไหลต่ำและสูง
- ตรวจจับการเปลี่ยนแปลงของอัตราการไหลได้รวดเร็วและไว
- แรงดันตกคร่อมต่ำ ไม่กระทบต่อประสิทธิภาพของระบบท่อ
- รองรับการวัดก๊าซหลายชนิด เช่น Air, N₂, Ar และ CO₂
- มีหน้าจอ LCD แสดงค่า Instantaneous Flow และ Total Flow
- รองรับสัญญาณเอาต์พุตหลายรูปแบบ ทั้ง Analog, Relay และ RS-485 Modbus RTU
- ตัวเครื่องมาตรฐาน IP65 ทนฝุ่นและน้ำ เหมาะกับงานอุตสาหกรรม
FDM06-P เหมาะสำหรับติดตั้งกับท่อขนาดตั้งแต่ 1 นิ้ว ถึง 40 นิ้ว โดยใช้เกลียว PT 1/2" หรือ PT 3/4" แบบปรับเลื่อนได้ ช่วยให้ติดตั้งได้ง่ายกับท่อหลายขนาด และเหมาะอย่างยิ่งสำหรับท่อขนาดใหญ่ที่ไม่สะดวกต่อการติดตั้ง Flow Meter แบบ In-line
เพื่อให้ได้ค่าการวัดที่แม่นยำ ควรติดตั้งโพรบให้ขนานกับทิศทางการไหล และเสียบโพรบลึกอย่างน้อยครึ่งหนึ่งของเส้นผ่านศูนย์กลางท่อ โดยค่ามุมเอียงไม่ควรเกิน ±3°
Applications (การใช้งาน)
- ระบบลมอัดในโรงงาน
- ตรวจสอบการใช้พลังงานของเครื่องอัดอากาศ
- ตรวจจับการรั่วไหลของลมในท่อ
- ระบบท่อก๊าซไนโตรเจน อาร์กอน และคาร์บอนไดออกไซด์
- ระบบ HVAC และท่อส่งลมในอาคาร
- ห้องคลีนรูม โรงงานยา และอุตสาหกรรมอาหาร
- ระบบ Smart Factory และ Energy Monitoring
- งานวัดการไหลในกระบวนการผลิตและระบบสาธารณูปโภค
