ระบบควบคุมเครื่องเติมอากาศอัจฉริยะสำหรับระบบบำบัดน้ำเสีย

ระบบควบคุมเครื่องเติมอากาศอัจฉริยะ สำหรับระบบบำบัดน้ำเสียด้วย PLC และ HMI WECON (Aeration Control System)

บริษัท ESO TECH Co., Ltd. ได้รับความไว้วางใจจากผู้ออกแบบและวางระบบบำบัดน้ำเสีย ในการเข้าร่วมปรับปรุงและพัฒนาระบบเติมอากาศ (Aeration System) สำหรับสถานีปรับปรุงคุณภาพน้ำแห่งหนึ่งในจังหวัดฉะเชิงเทรา โดยทีมงานของเราได้รับหน้าที่จัดหาอุปกรณ์ ออกแบบระบบควบคุมอัตโนมัติ และพัฒนาซอฟต์แวร์ควบคุมการทำงานทั้งระบบ

ระบบเติมอากาศบ่อบำบัดน้ำเสียอัตโนมัติ โรงบำบัดน้ำเสียจังหวัดฉะเชิงเทรา

Advanced Automation & Energy Optimization for Wastewater Treatment

โครงการนี้เป็นการออกแบบเครื่องเติมอากาศรูปแบบใหม่ตามแนวคิดของลูกค้า เพื่อลดกำลังไฟฟ้าของมอเตอร์ลง ขณะที่ยังสามารถควบคุมค่า Dissolved Oxygen (DO) ให้เป็นไปตามมาตรฐานการบำบัดน้ำเสียได้อย่างมีประสิทธิภาพ

ระบบถูกแบ่งการควบคุมออกเป็น 2 โซนหลัก เพื่อเพิ่มความยืดหยุ่นในการบริหารจัดการโหลดมอเตอร์ และสามารถสลับการทำงานของเครื่องเติมอากาศแต่ละตัวได้อย่างเหมาะสม

โดยบริษัท ESO TECH Co., Ltd. รับผิดชอบในส่วนของ System Integration, Control Panel Design, PLC Programming และ Energy Monitoring System แบบครบวงจร

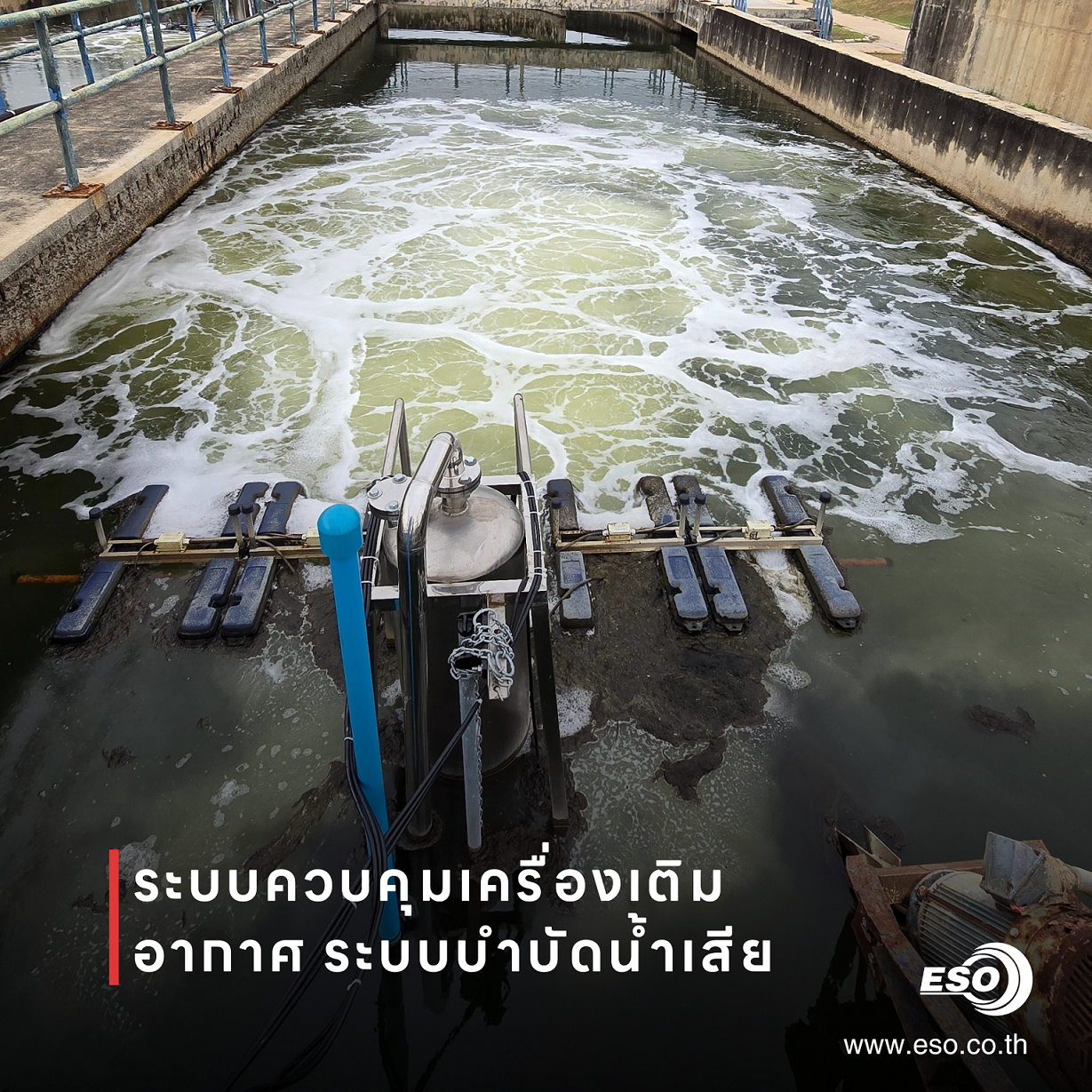

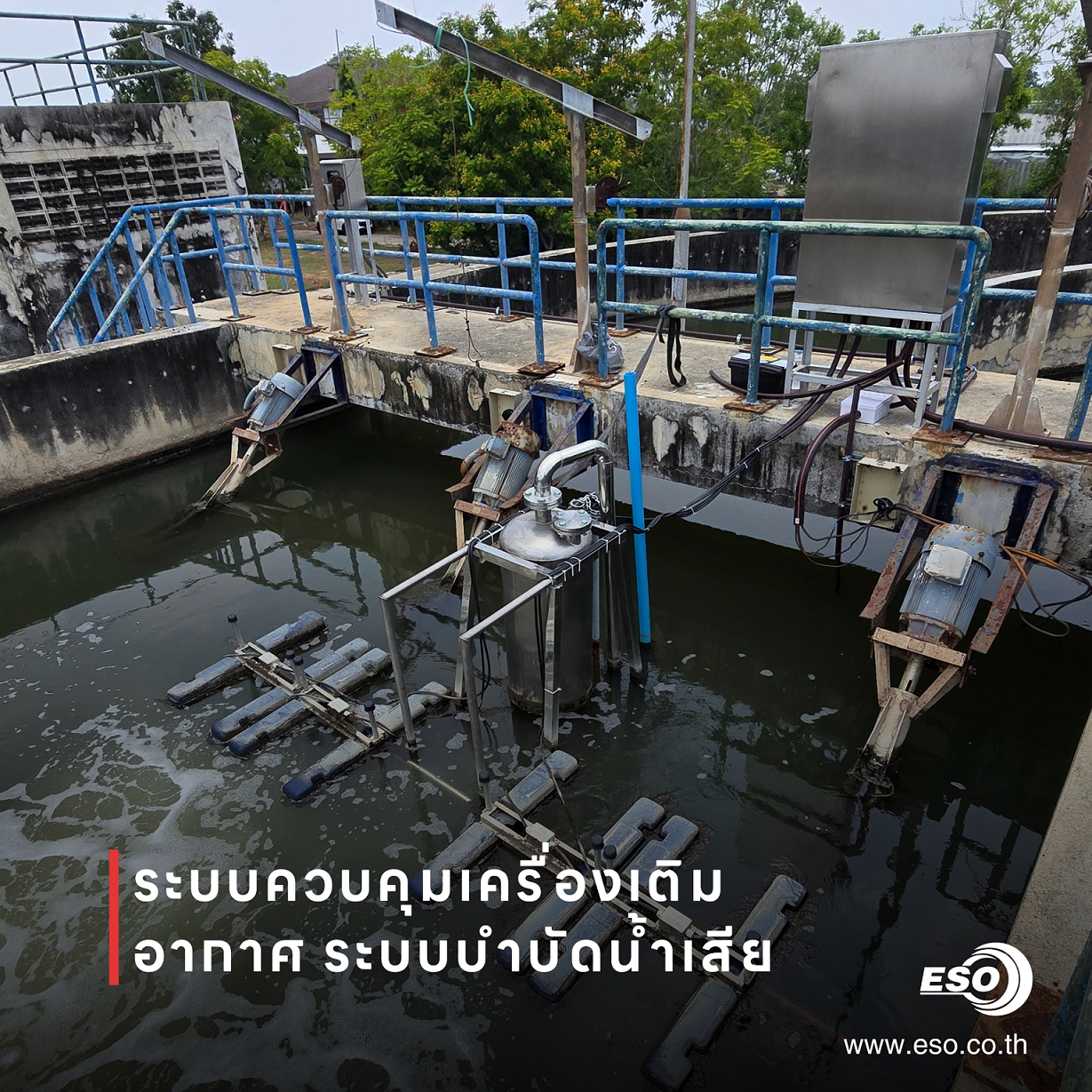

ภาพแสดงเครื่องเติมอากาศที่ออกแบบมาเฉพาะของผู้พัฒนา เพื่อลดการใช้พลังงานและเพิ่มประสิทธิภาพในการทำงาน

โครงการติดตั้ง ณ สถานีปรับปรุงคุณภาพน้ำ จังหวัดฉะเชิงเทรา โดยมีเป้าหมายหลักคือ

• ลดการใช้พลังงานไฟฟ้า (kWh)
• ควบคุมค่า Dissolved Oxygen (DO) ได้เสถียรตามมาตรฐาน
• เพิ่มความแม่นยำในการควบคุมแบบ Closed-loop
• เก็บข้อมูลเพื่อวิเคราะห์เชิงวิศวกรรมและสิ่งแวดล้อม


นอกจากนี้ ยังได้เพิ่ม สูตรคำนวณค่าการปล่อย CO₂ (CO₂ Emission) เพื่อให้ลูกค้าสามารถประเมินผลกระทบด้านสิ่งแวดล้อม และใช้ข้อมูลประกอบรายงานด้านพลังงานและความยั่งยืน (Sustainability Report) ได้อีกด้วย

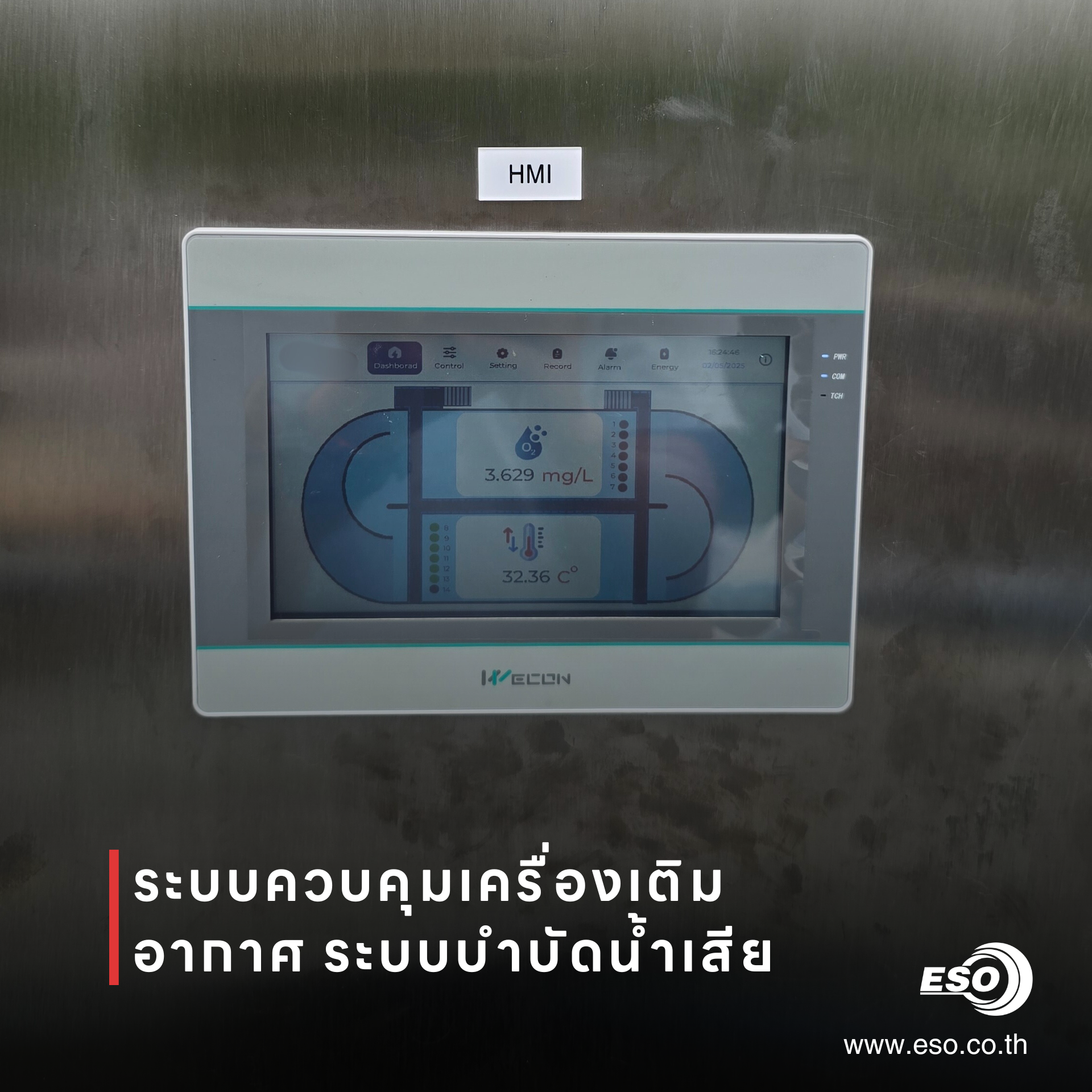

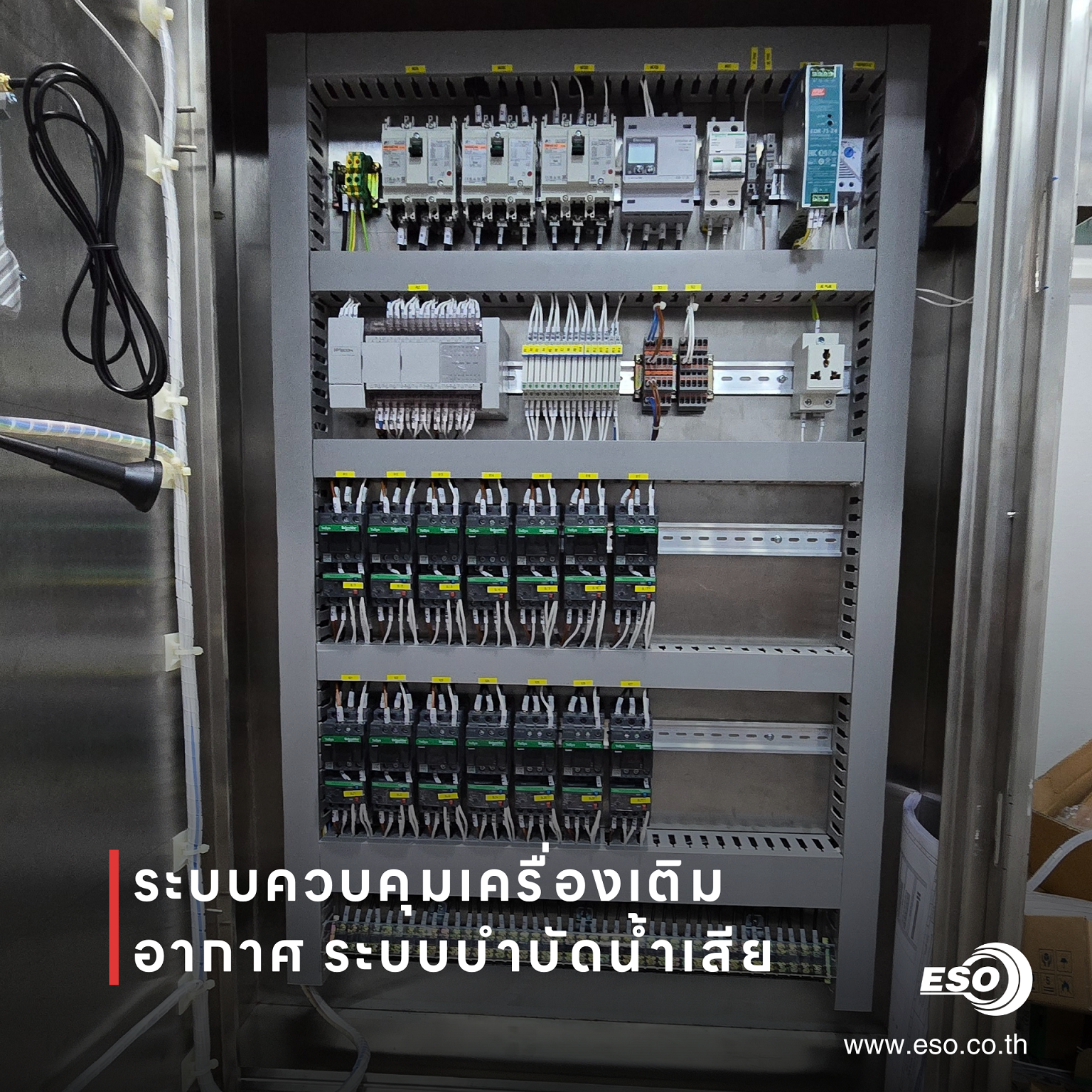

ภาพแสดงตู้ควบคุม PLC LX3VP และหน้าจอ HMI PI3070ig(W) จากแบรนด์ WECON

System Architecture
ระบบควบคุมถูกออกแบบโดยเลือกใช้อุปกรณ์อุตสาหกรรมคุณภาพสูง ได้แก่

• PLC รุ่น WECON LX3VP สำหรับควบคุมลอจิกการทำงานหลัก
• HMI รุ่น WECON PI3000ig Series ขนาด 7 นิ้ว รองรับ IoT
• Dissolved Oxygen Sensor สื่อสารผ่าน RS485 Modbus RTU
• Digital Power Meter สำหรับวัดและบันทึกค่าพลังงานไฟฟ้า

การควบคุมค่า DO แบบอัตโนมัติ
เซนเซอร์ DO ทำหน้าที่ตรวจวัดปริมาณออกซิเจนละลายในน้ำแบบเรียลไทม์ และส่งข้อมูลเข้าสู่ PLC ผ่าน Modbus RTU เพื่อประมวลผลสั่งงานมอเตอร์เติมอากาศให้ทำงานตามช่วงค่าที่กำหนด (Setpoint Control)

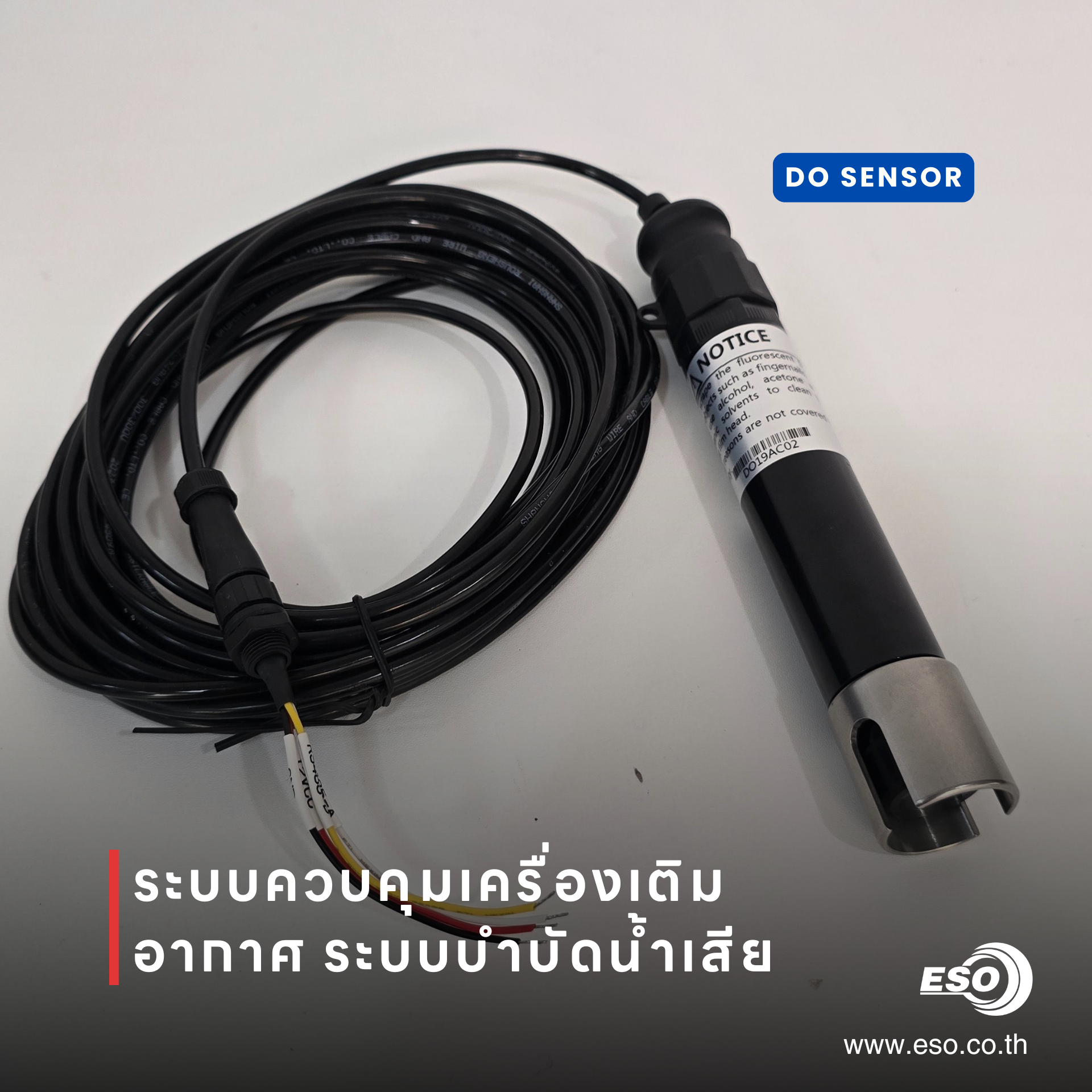

เซนเซอร์วัดออกซิเจนในน้ำหรือ Dissolved Oxygen Sensor (DO)

Intelligent HMI Design & Remote Monitoring
หน้าจอ WECON PI3070ig ทำหน้าที่เป็นศูนย์กลางการควบคุมและแสดงผลของระบบ โดยออกแบบ Interface ให้รองรับหลายโหมดการทำงาน พร้อมแสดงภาพรวมพารามิเตอร์สำคัญ เช่น:

• ค่า DO แบบ Real-time
• สถานะการทำงานของมอเตอร์แต่ละตัว
• กราฟแนวโน้ม (Trend)
• ค่าพลังงานสะสมรายวัน
• ค่า CO₂ Emission
• ระบบยังสามารถ Remote Monitoring ผ่าน V-NET IoT Platform ของ WECON ช่วยให้ผู้ใช้งานสามารถตรวจสอบสถานะระบบจากระยะไกล เพิ่มความสะดวกในการบริหารจัดการ

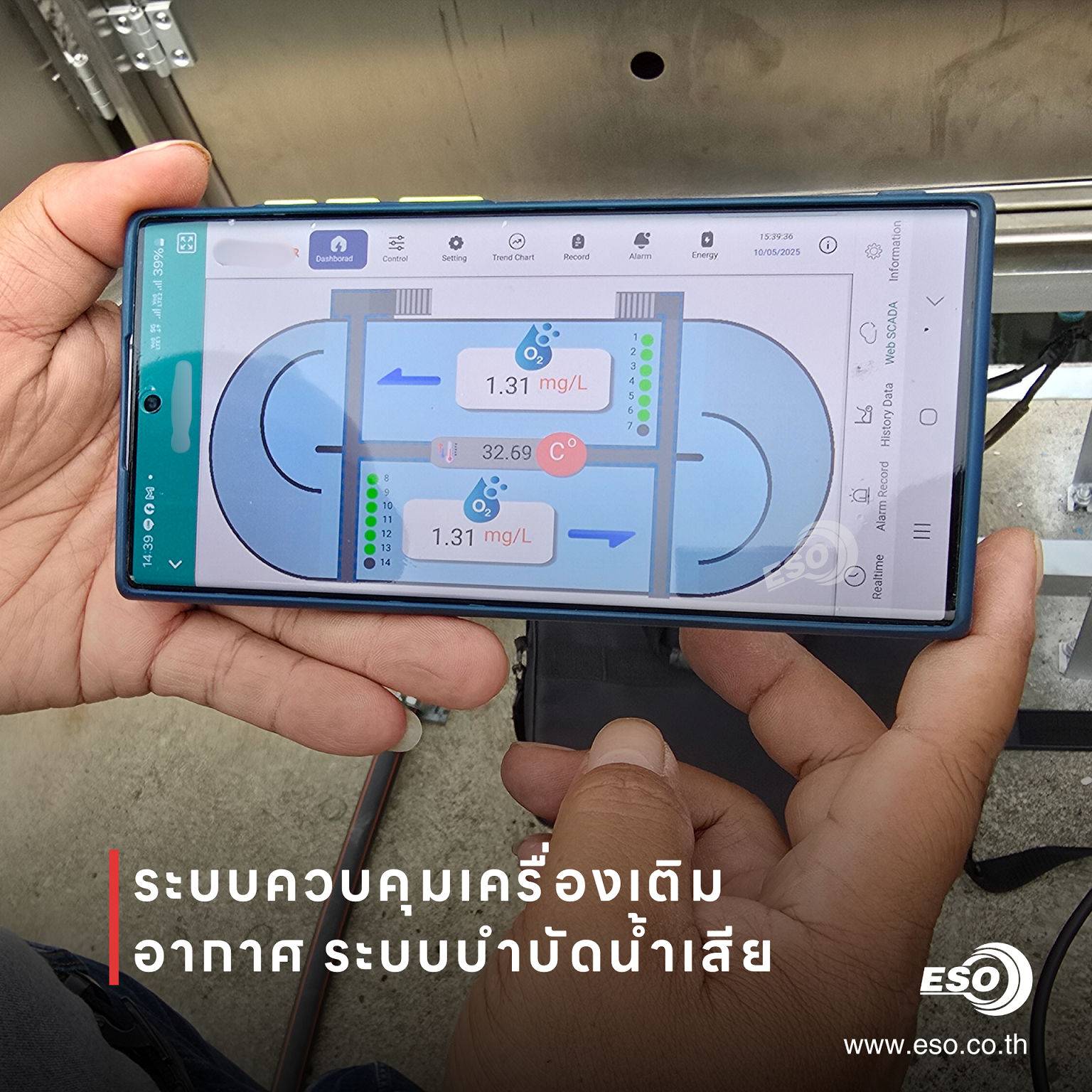

ภาพแสดงการรีโมทควบคุมและมอนิเตอร์จากสมาร์ทโฟนด้วยระบบ V-NET V2.0

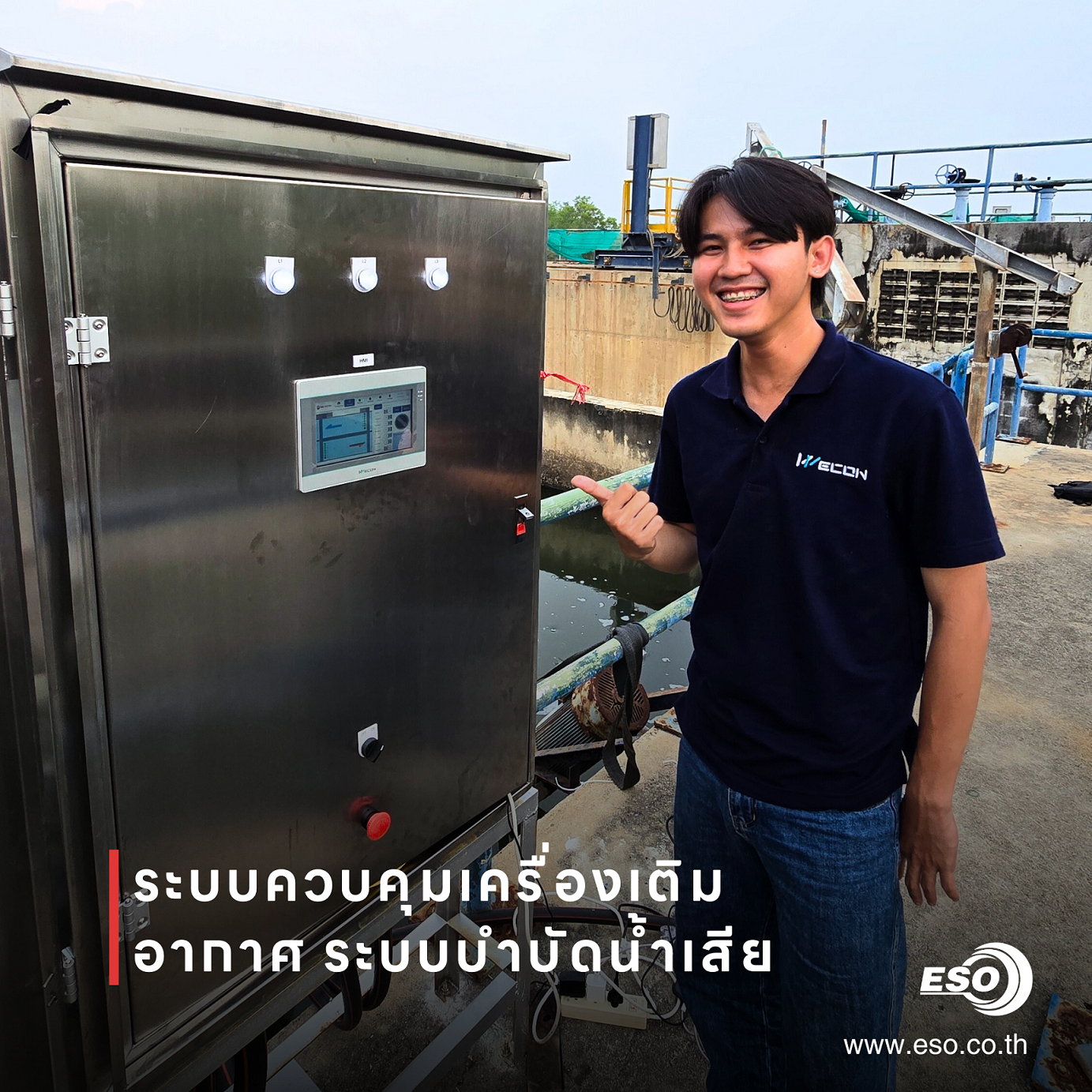

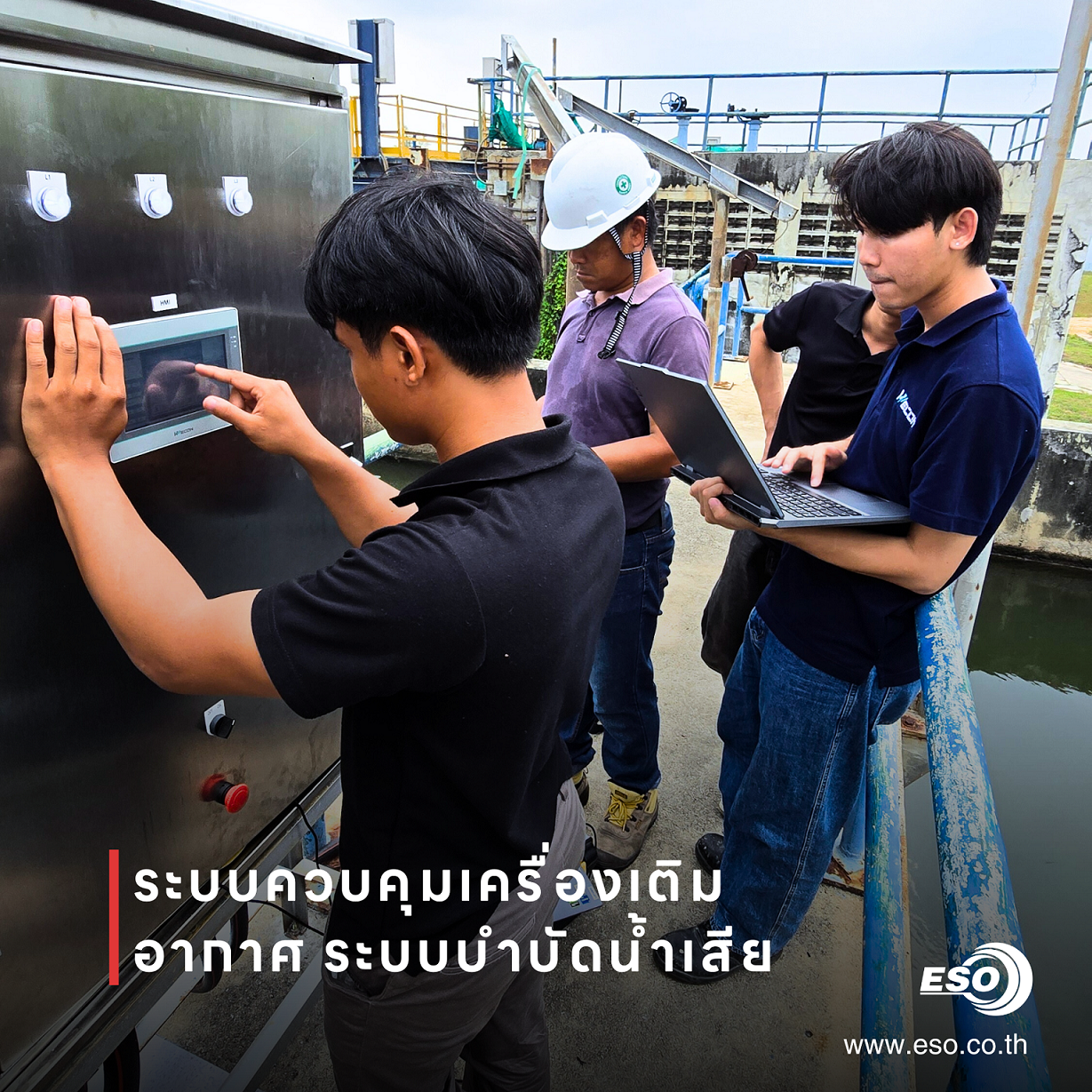

ภาพทีมวิศวกร อีเอสโอ เทค ขณะกำลังทดสอบระบบ

Energy Monitoring & CO₂ Emission Calculation
หนึ่งในจุดเด่นของโครงการนี้ คือการติดตั้งมิเตอร์วัดพลังงานไฟฟ้าแบบดิจิทัล ซึ่งทำให้ผู้ใช้งานและผู้พัฒนาระบบสามารถนำข้อมูลดังต่อไปนี้เพื่อไปวิเคราะห์ต่อได้

• แสดงผลการใช้พลังงานแบบรายวัน
• เก็บ Log การใช้พลังงานของแต่ละโซน
• วิเคราะห์ประสิทธิภาพเชิงสถิติ
• เปรียบเทียบกับระบบเดิมที่ใช้พลังงานสูงกว่า

นอกจากนี้ ยังได้เพิ่ม สูตรคำนวณค่าการปล่อย CO₂ (CO₂ Emission) เพื่อให้ลูกค้าสามารถประเมินผลกระทบด้านสิ่งแวดล้อม และใช้ข้อมูลประกอบรายงานด้านพลังงานและความยั่งยืน (Sustainability Report) ได้อีกด้วย

โครงการนี้เป็นส่วนหนึ่งของการพัฒนาบุคลากรรุ่นใหม่ โดยโปรแกรม HMI ได้รับการออกแบบโดยนักศึกษาฝึกงาน ภายใต้การดูแลอย่างใกล้ชิดจากทีม Automation ของบริษัทฯ สะท้อนถึงแนวคิดของเราในการผสานองค์ความรู้ เทคโนโลยี และการพัฒนาทรัพยากรบุคคลไปพร้อมกัน

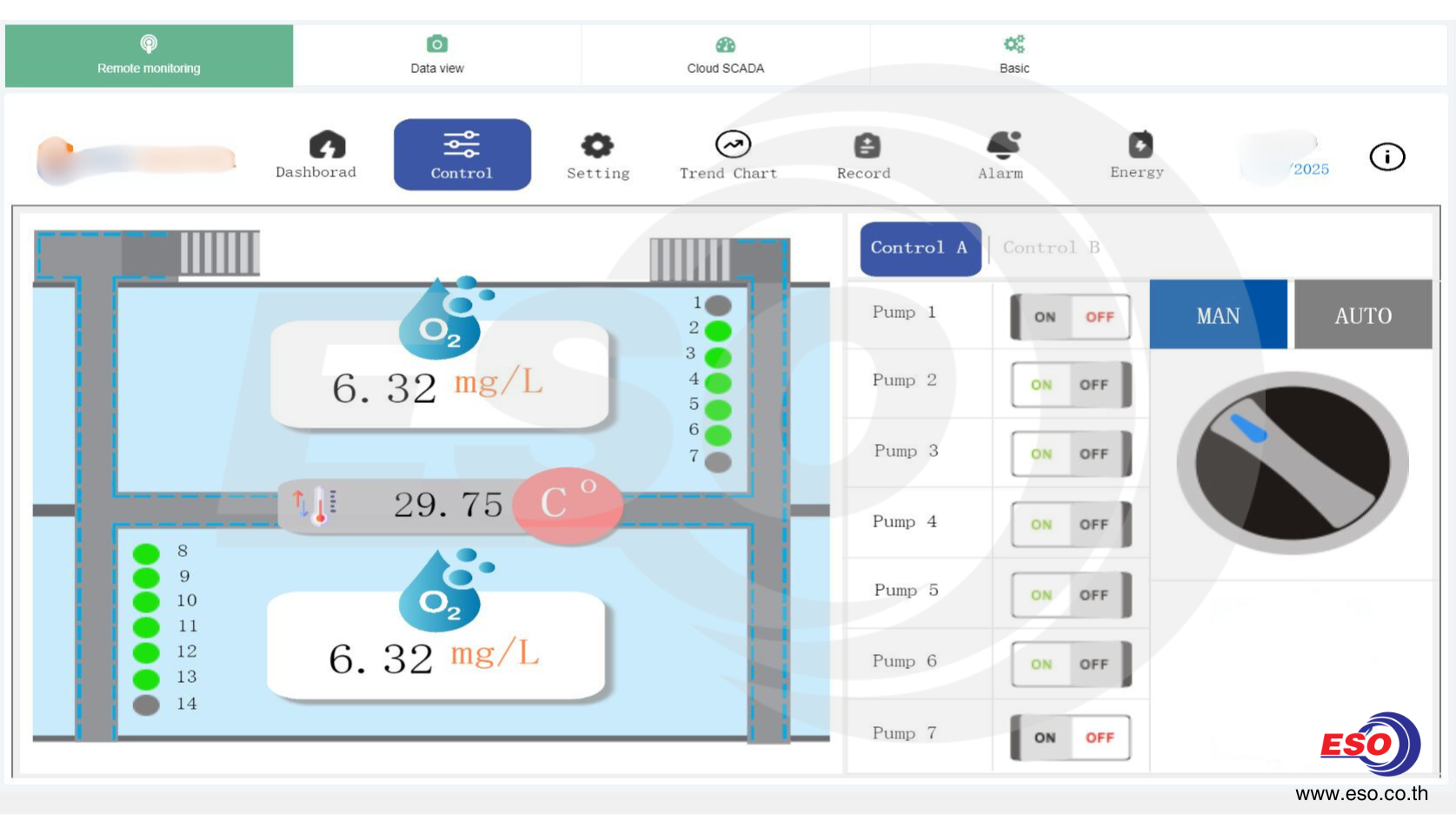

ภาพแสดงโปรแกรม HMI Dashboard ควบคุมระบบเติมอากาศที่ทีมวิศวกร อีเอสโอ เทค ได้ออกแบบให้กับลูกค้า

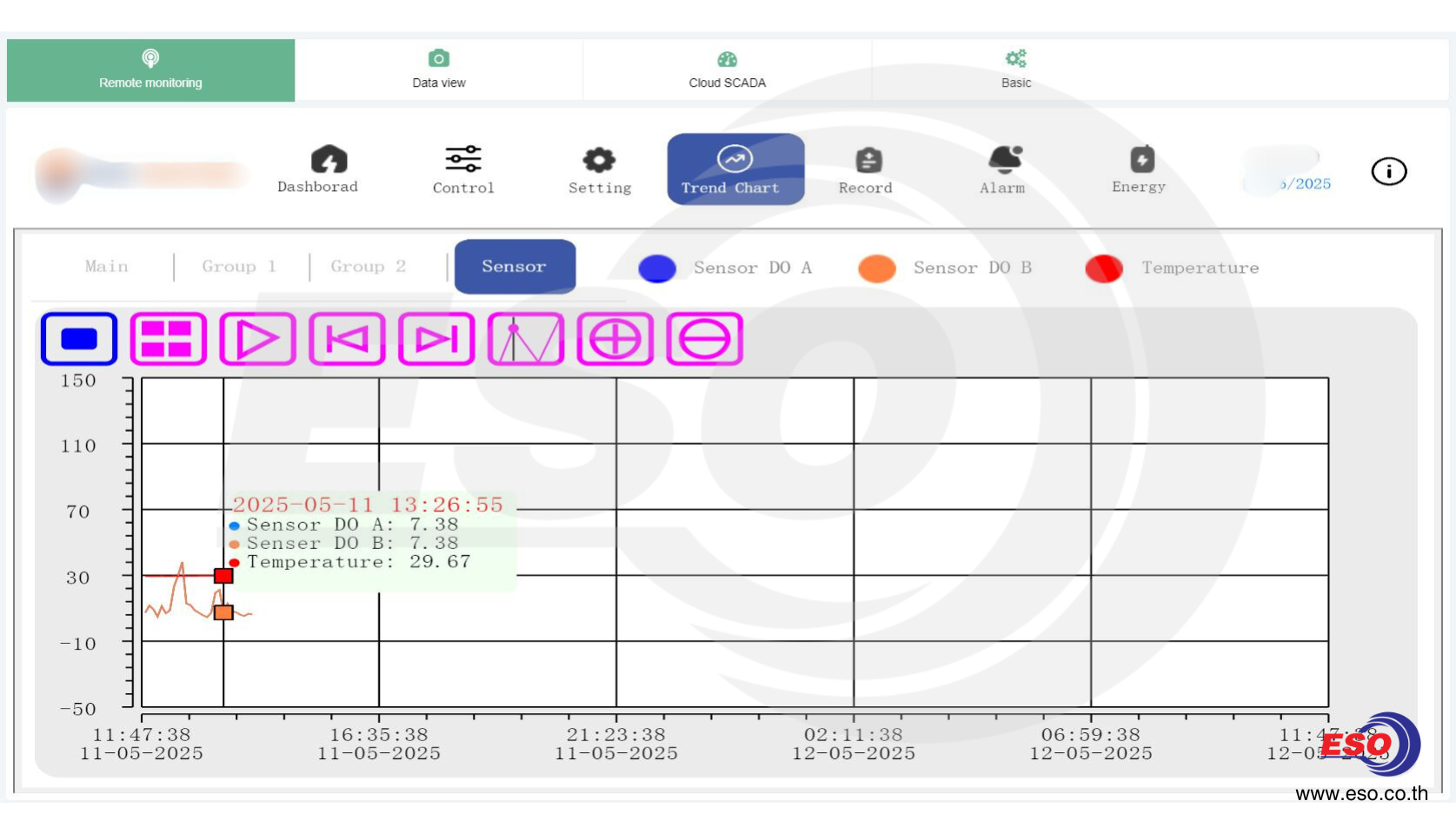

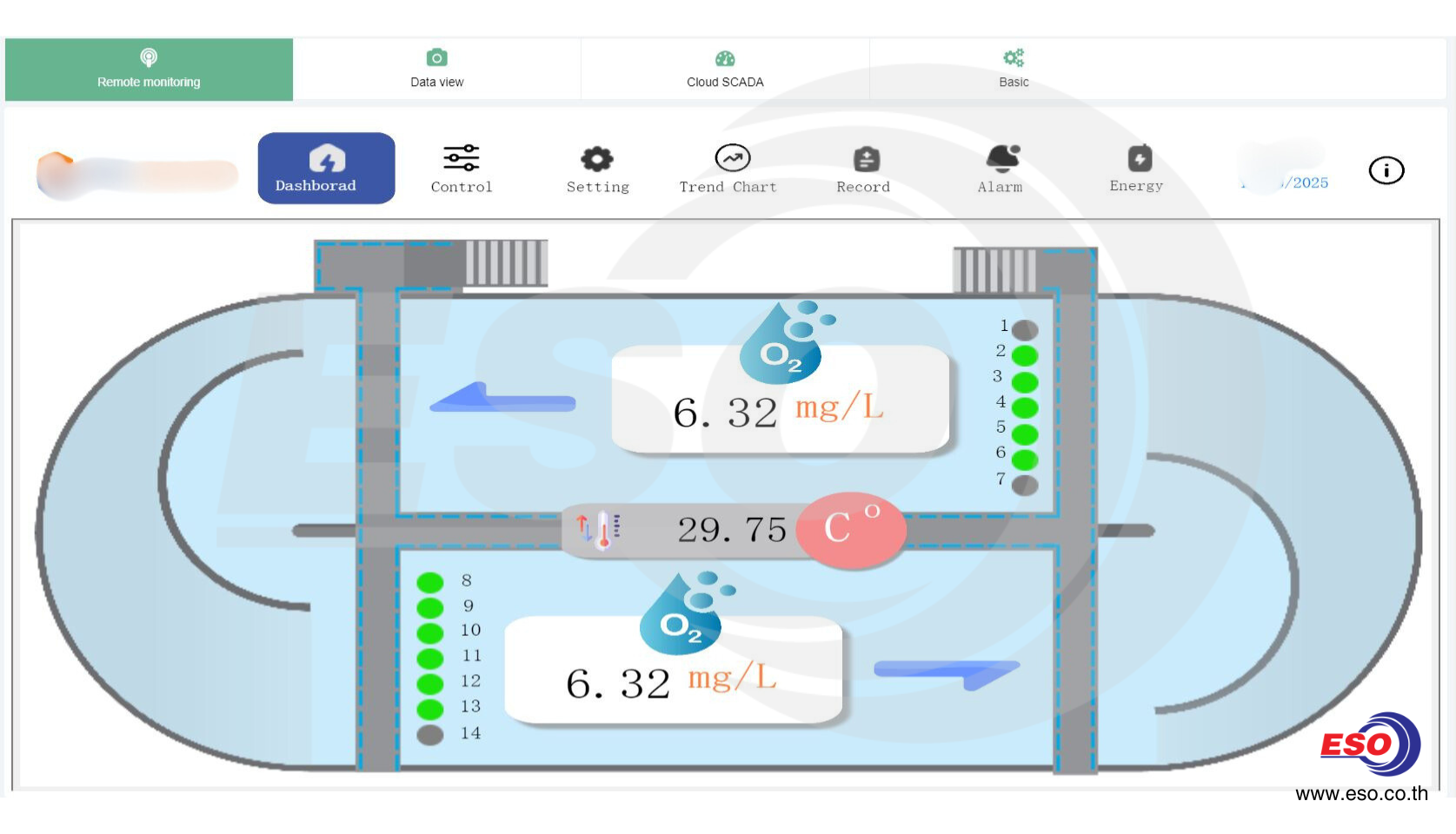

ตัวอย่าง V-NET SCADA Dashboard ควบคุมระบบเติมอากาศ

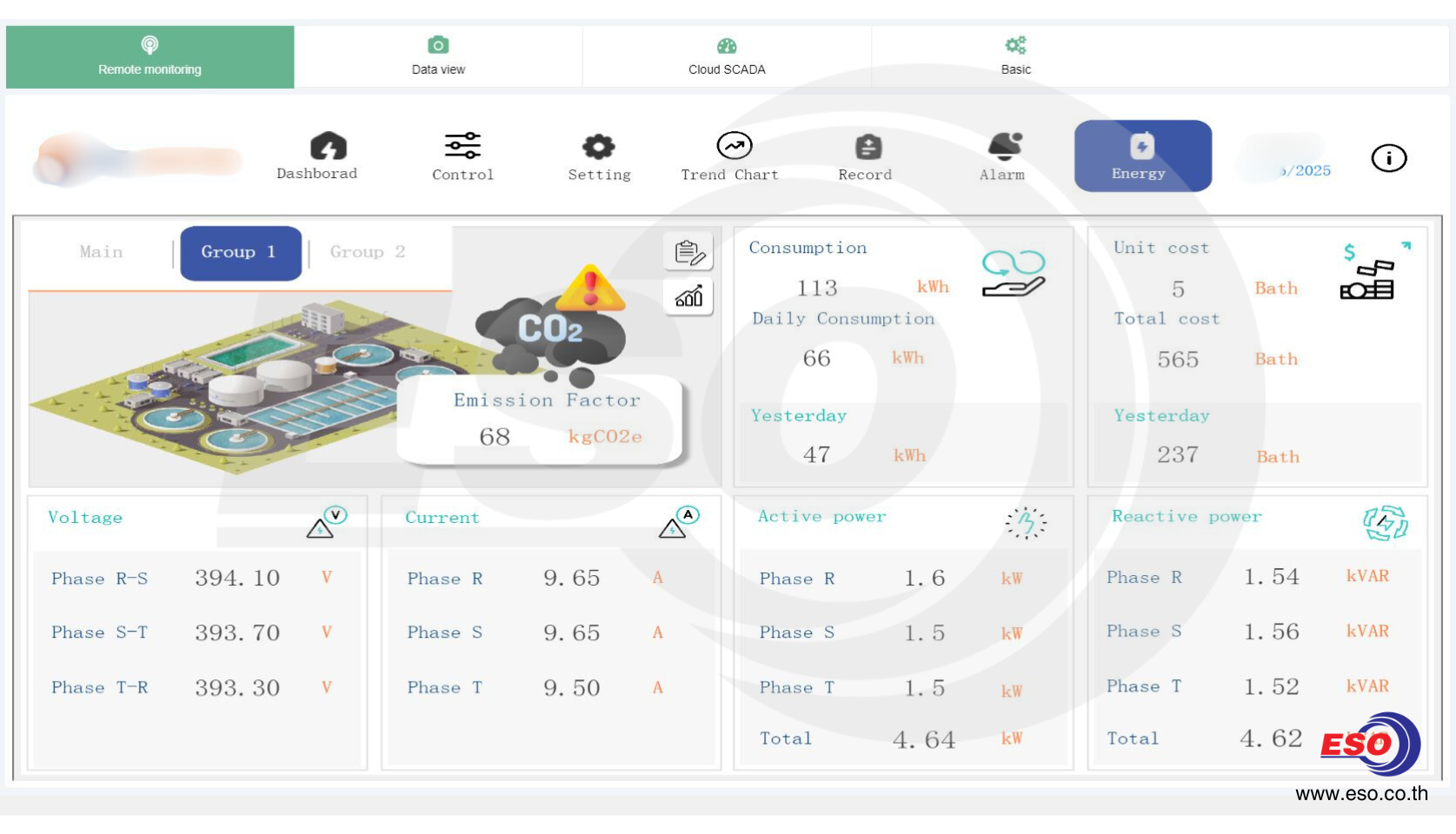

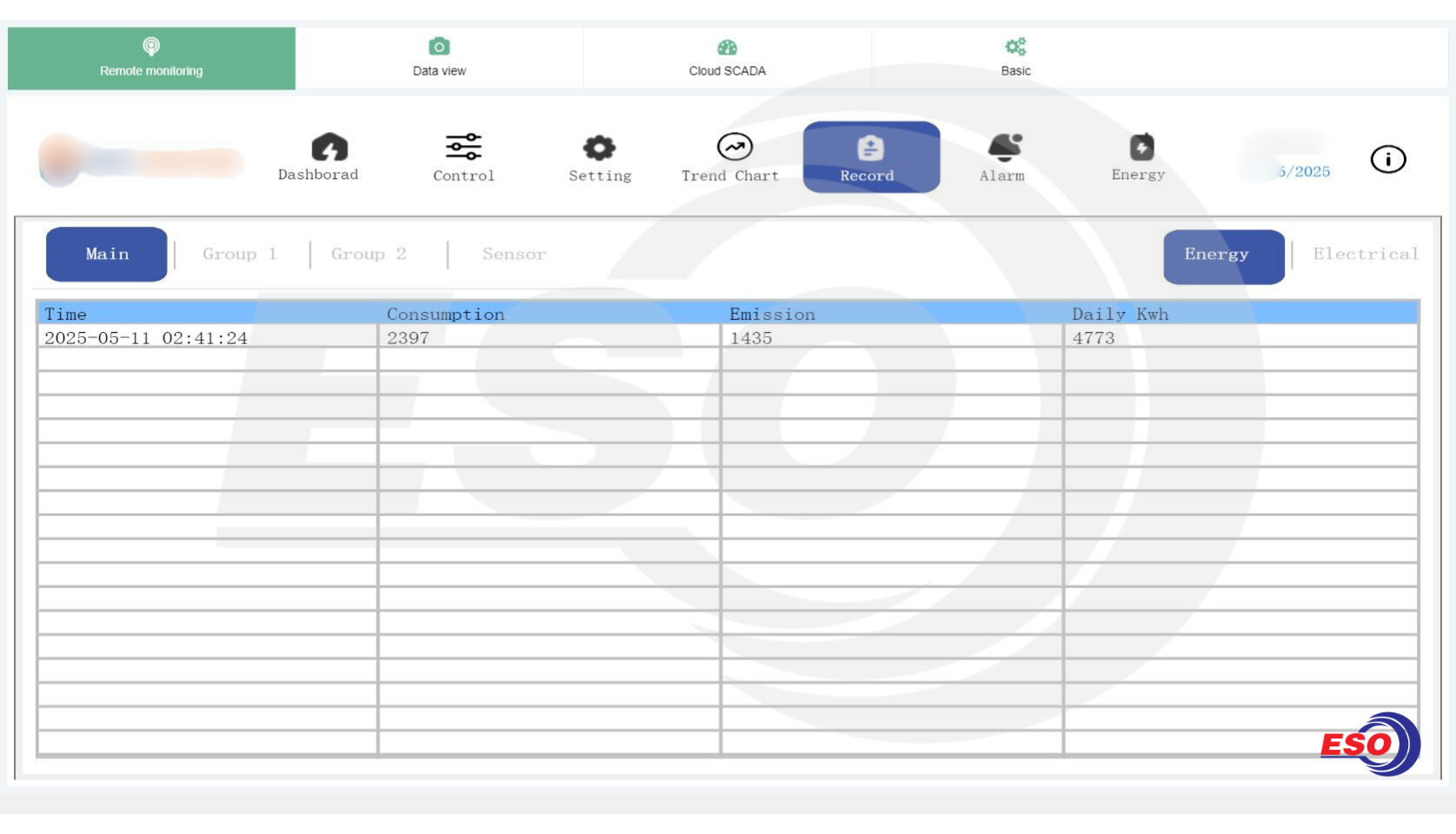

ภาพตัวอย่าง Dashboard แสดงข้อมูลพลังงานการใช้ไฟฟ้าของระบบเติมอากาศ

ขอขอบพระคุณลูกค้าที่ไว้วางใจเลือกใช้บริการกับบริษัท อีเอสโอ เทค จำกัด
