ระบบ IoT มอนิเตอร์การใช้งานแก๊ซ LPG สำหรับใช้ในกระบวนการผลิต

Real-Time LPG Gas Consumption Monitoring with WECON HMI & IoT

ทีมงาน บริษัท อีเอสโอ เทค จำกัด (ESO TECH) ได้ดำเนินการออกแบบและติดตั้งระบบมอนิเตอร์การใช้งานแก๊ซ LPG สำหรับกระบวนการผลิตให้กับโรงงานอุตสาหกรรมในจังหวัดชลบุรี โดยมีเป้าหมายเพื่อเพิ่มความแม่นยำในการวัดการใช้พลังงาน ลดการพึ่งพาการจดบันทึกด้วยคน และยกระดับการบริหารจัดการต้นทุนด้านพลังงานให้เป็นระบบและได้มาตรฐานมากยิ่งขึ้น

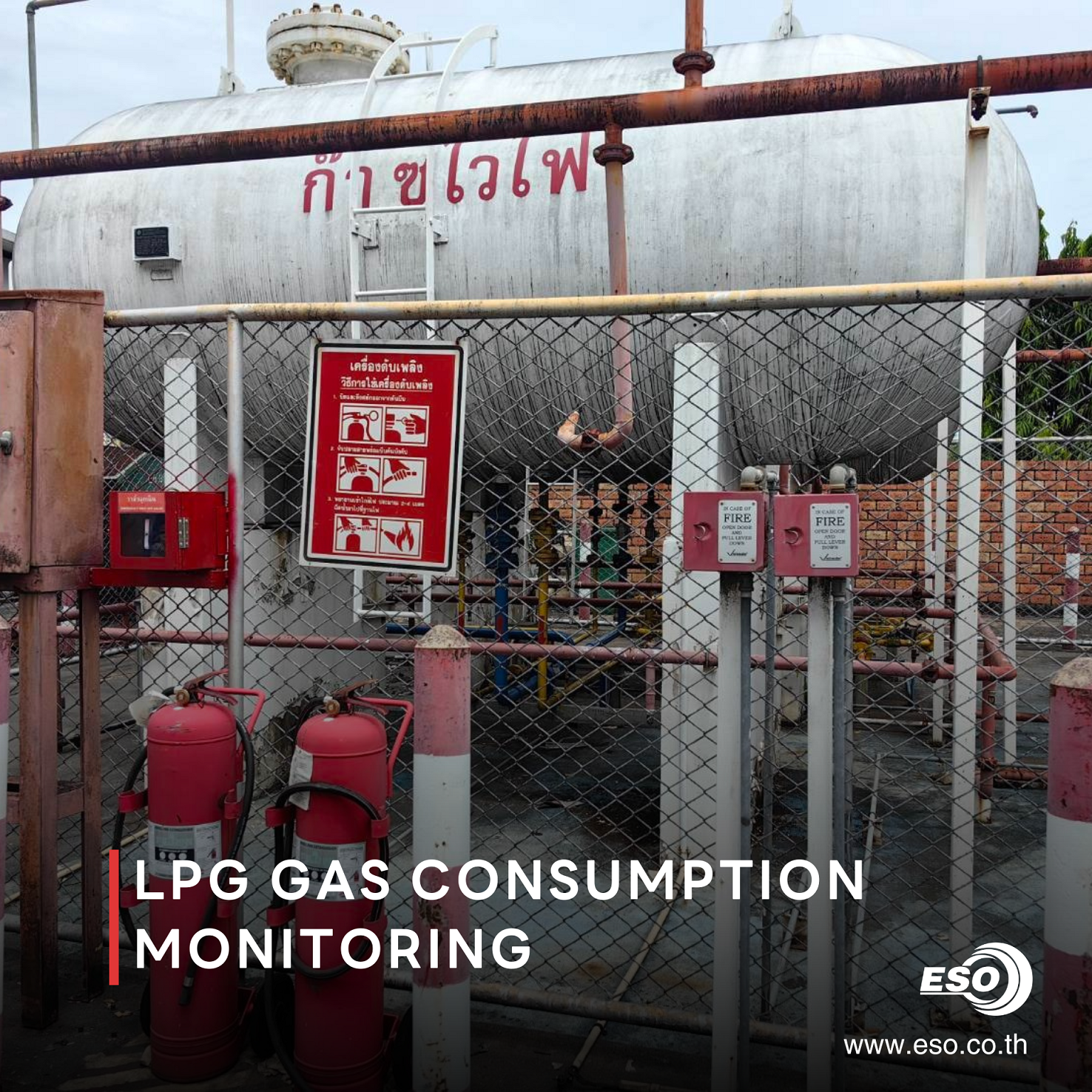

ระบบ GAS LPG ของลูกค้าในการนำไปใช้สำหรับกระบวนการผลิต

ลูกค้ามีความต้องการระบบที่สามารถครอบคลุมความต้องการรวมถึงขยายผลพัฒนาต่อได้ในอนาคต ซึ่งเบื้องต้นได้แจ้งฟังก์ชั่นและความต้องการมา ดังนี้

• ตรวจวัดปริมาณการใช้แก๊ซ LPG แบบ Real-Time
• แยกการใช้งานตาม แต่ละไลน์การผลิต
• บันทึกข้อมูลย้อนหลังเพื่อนำไปวิเคราะห์แนวโน้มการใช้พลังงาน
• เพิ่มความปลอดภัยในการทำงาน ลดการเข้าพื้นที่เสี่ยง
• รองรับการขยายระบบในอนาคต เช่น การเพิ่มจุดวัดหรือรวมข้อมูลพลังงานจากระบบอื่น

ในโครงการนี้ ทีมงานได้ออกแบบระบบโดยเลือกใช้อุปกรณ์ที่เหมาะสมกับลักษณะงานและสภาพแวดล้อมที่มีความเสี่ยงจากแก๊ซไวไฟ ดังนี้

Vortex Flow Meter – Artang VF Series (ATEX)

• ใช้ Vortex Flow Meter รุ่นพิเศษกันระเบิด (ATEX Certified) จากแบรนด์ Artang
• วัดอัตราการไหลด้วยหลักการ Mass Flow ซึ่งให้ความแม่นยำสูงสำหรับแก๊ซ LPG
• จำนวน 2 ตัว เพื่อแยกการจ่ายแก๊ซไปยัง 2 ไลน์การผลิต
• ค่าคาริเบรทถูกปรับตั้งจากโรงงานให้เหมาะสมกับการวัดแก๊ซ LPG โดยเฉพาะ
• รองรับทั้งสัญญาณ Analog Output และการสื่อสาร RS485 (Modbus)

ติดตั้งจำนวน 2 ตัว แบ่งเป็นจ่ายไปยังสองไลน์ผลิตด้วยกัน และเลือกปรับตั้งค่าคาริเบรทจากโรงงานให้ใช้วัดกับแก๊ซ LPG ซึ่งรองรับสัญญาณอน่ล็อกเอาท์พุตรวมไปถึงการสื่อสารผ่าน RS485

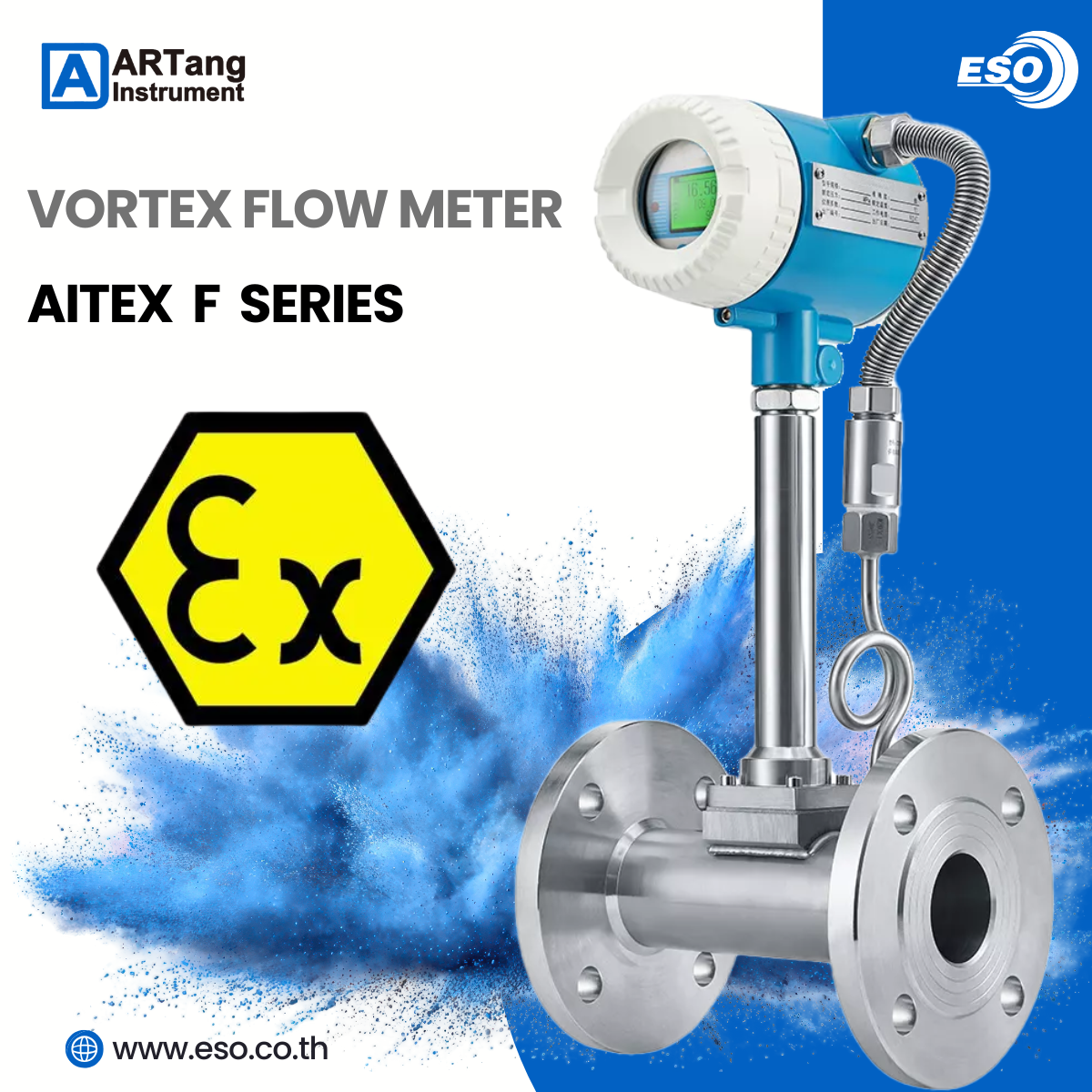

Vortex Flow Meter VF Series ของแบรนด์ Artang พร้อมมาตรฐานกันระเบิด

โดยใช้งานร่วมกับหน้าจอแสดงผล WECON HMI PI8102ig ขนาด 10.2” ใช้เป็นจอหลักสำหรับแสดงผลข้อมูลการไหลและปริมาณการใช้แก๊ซ

• แสดงข้อมูลแบบเรียลไทม์ กราฟ แนวโน้ม และค่าการใช้งานรายวัน
• รองรับการเชื่อมต่อกับ V-NET IoT Platform เพื่อดูข้อมูลออนไลน์
• บันทึกข้อมูลปริมาณการใช้แก๊ซเพื่อใช้ในการวิเคราะห์และรายงานผล

อีกทั้งยังมี PLC WECON LX5S สำหรับรองรับการควบคุมและจัดการข้อมู,กับอุปกรณ์อื่นๆ อีกในอนาคตรวมไปถึงการควบคุมวาล์วสำหรับจ่ายแก๊ซต่างๆในเฟสถัดไป

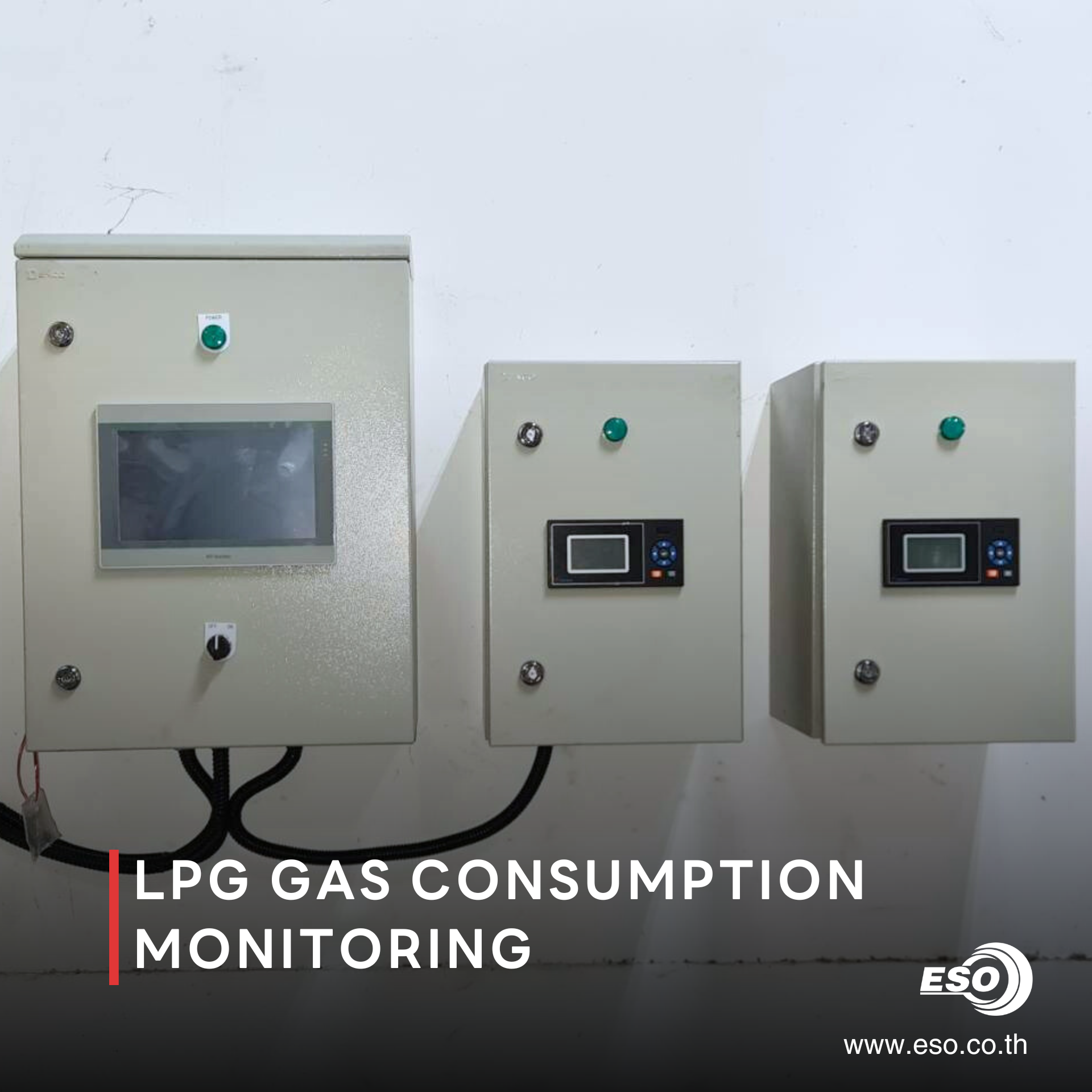

ตู้ควบคุมที่ติดตั้งจอ HMI WECON สำหรับมอนิเตอร์ข้อมูล Gas flow meter

นอกจากระบบ HMI และ IoT แล้ว โครงการนี้ยังมีการนำเทคโนโลยี LoRaWAN เข้ามาประยุกต์ใช้งาน เพื่อส่งข้อมูลจาก Vortex Flow Meter ไปยังจุดมอนิเตอร์อื่นภายในโรงงาน

• ลูกค้าสามารถดูข้อมูลการใช้แก๊ซจาก จุดมอนิเตอร์ระยะไกล
• ติดตั้ง HMI WECON PI8102ig ขนาด 10.2” เพิ่มเติม ตามตำแหน่งที่ลูกค้ากำหนด
• ลดความจำเป็นในการเข้าไปยังพื้นที่ติดตั้งจริง ซึ่งเป็นโซนเสี่ยงด้านความปลอดภัย
• โครงสร้างระบบถูกออกแบบให้ รองรับการขยายในอนาคต

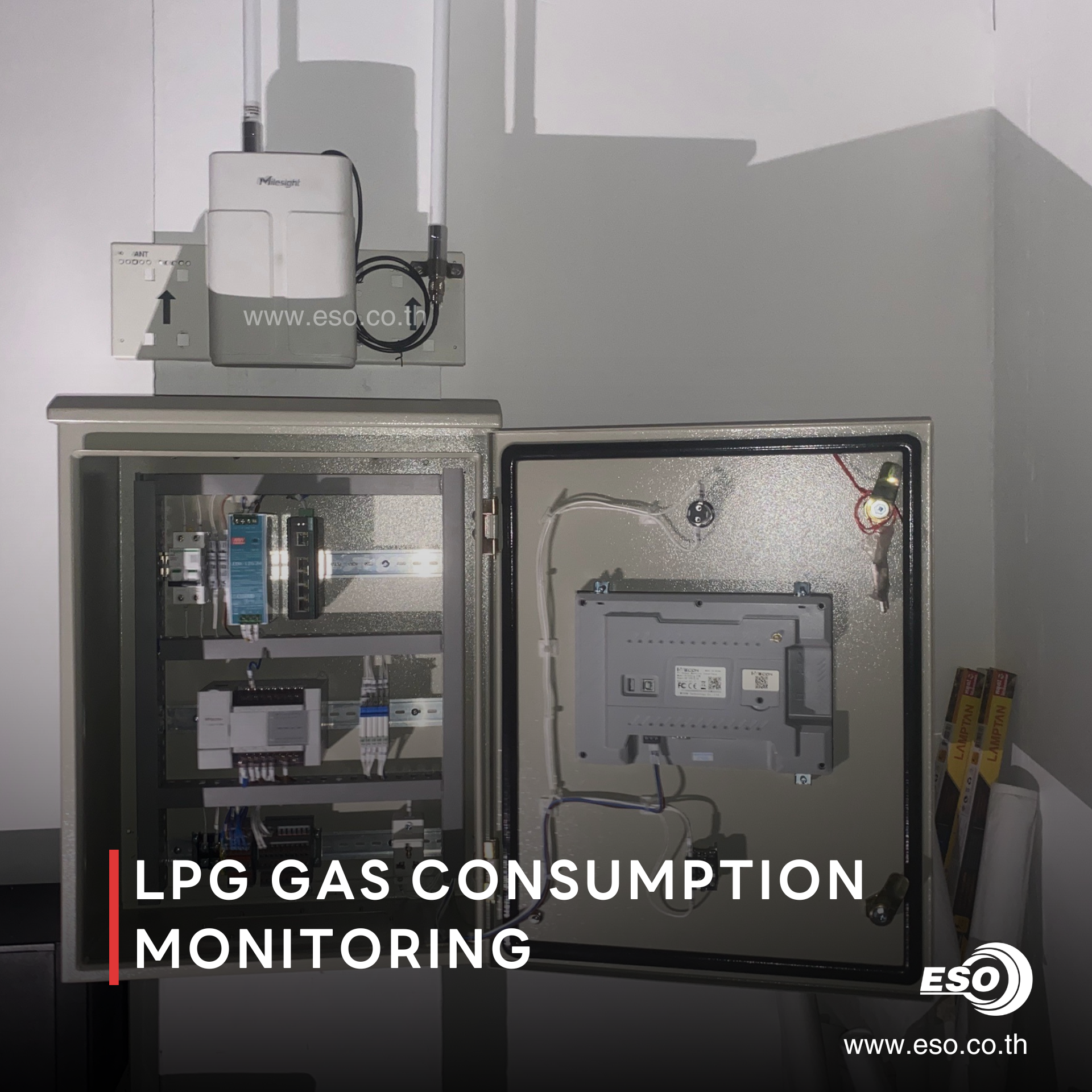

ตู้ควบคุม HMI WECON ที่ติดตั้งเพิ่มเติมในจุดมอนิเตอร์อื่นร่วมกับ LoRaWAN Gateway

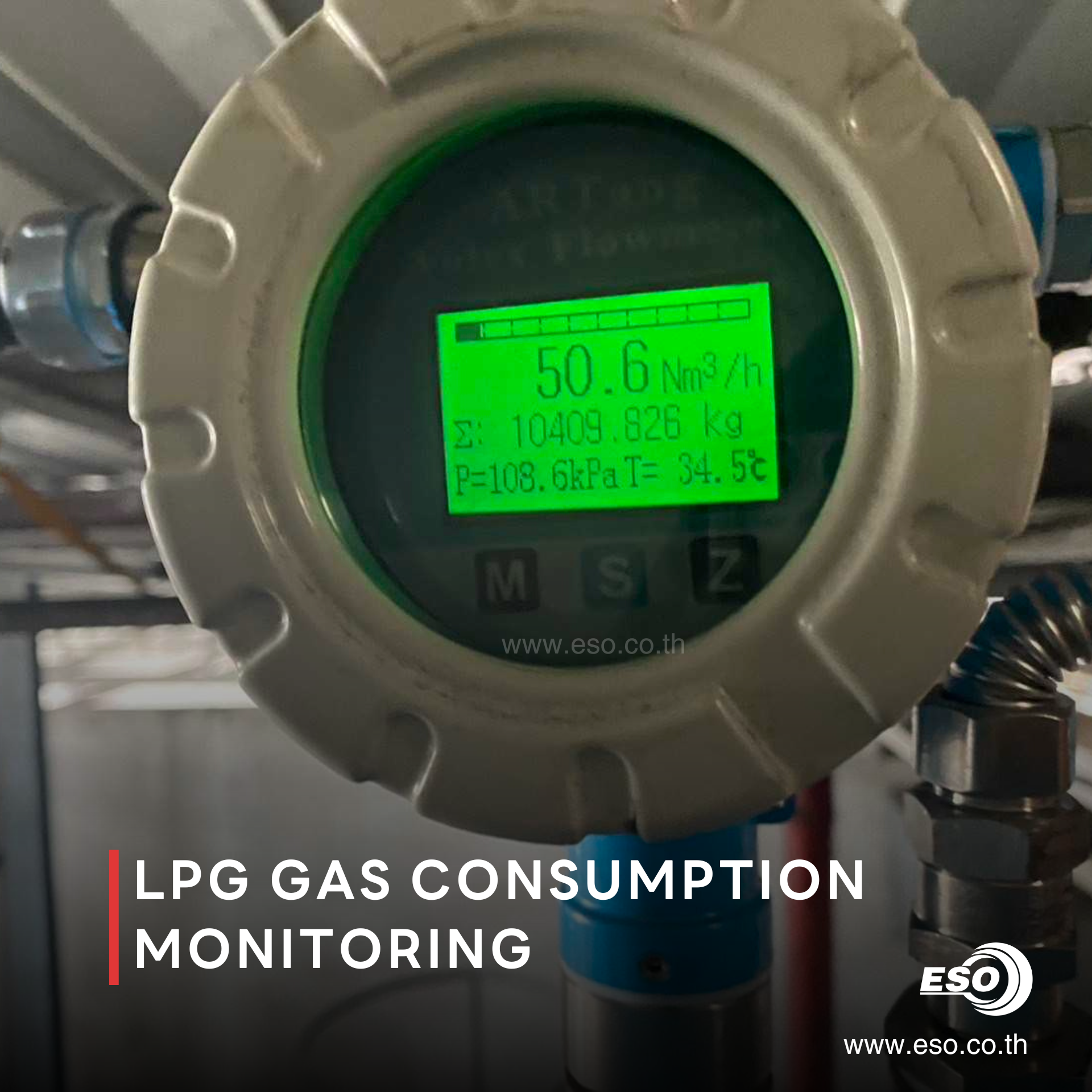

มิเตอร์วัดแก๊ซ Vortex Flow meter

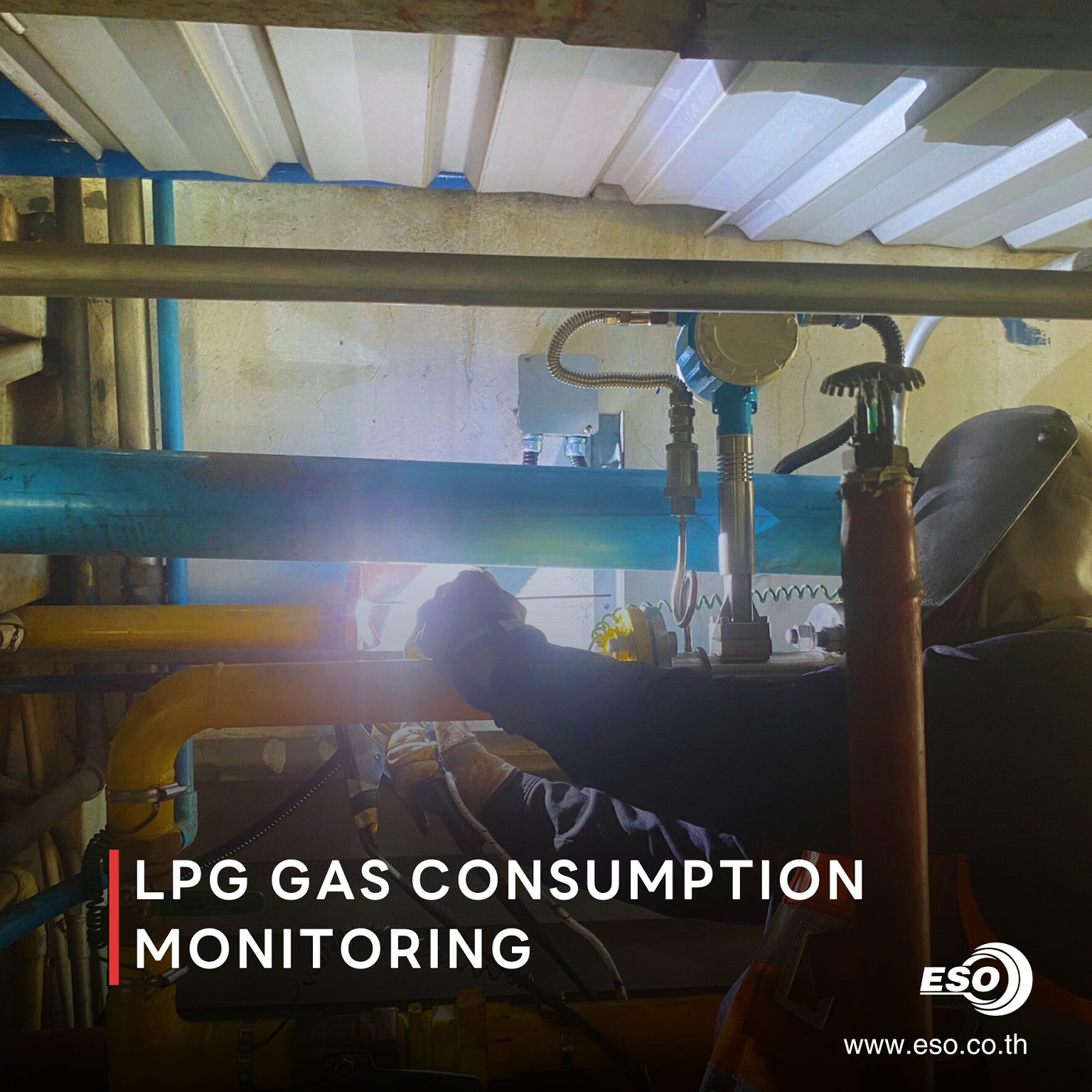

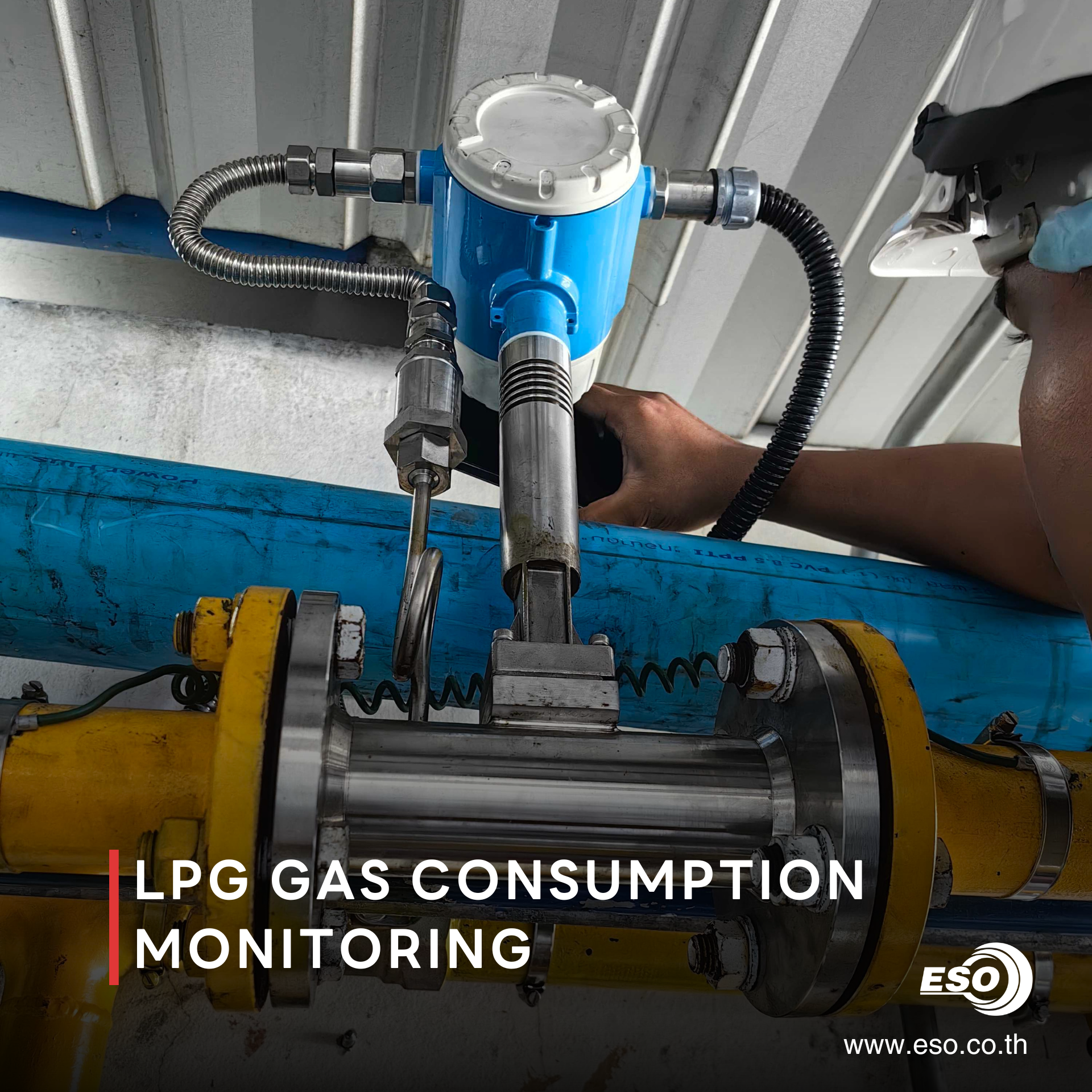

ทีมงานขณะติดตั้ง Vortex flow meter เข้ากับไลน์ผลิต

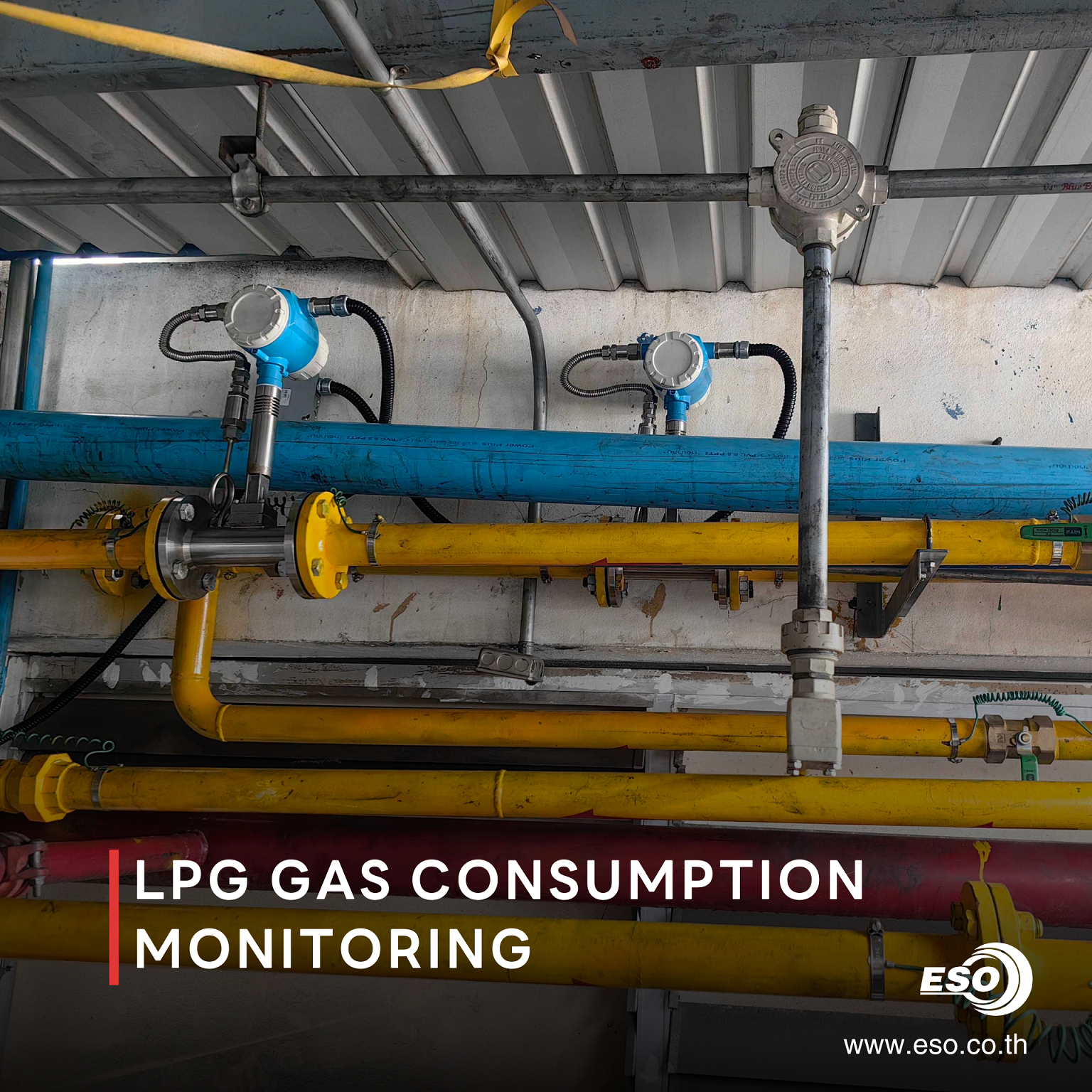

Vortex flow meter ทั้งสองตัวหลังจากติดตั้งเรียบร้อยแล้ว

หลังจากดำเนินการติดตั้งและทดสอบระบบเรียบร้อยทำให้สามารถช่วยลูกค้าสะดวกมากยิ่งขึ้นจากประโยชน์ที่ได้รับ ดังนี้

• เห็นข้อมูลการใช้แก๊ซ LPG รายวัน / รายไลน์การผลิต
• วิเคราะห์ประสิทธิภาพการทำงานของแต่ละกระบวนการ
• วางแผนและควบคุมต้นทุนพลังงานได้แม่นยำมากขึ้น
• ลดความผิดพลาดจากการบันทึกข้อมูลด้วยคน
• เพิ่มความปลอดภัยให้กับผู้ปฏิบัติงานภายในโรงงาน

โครงการนี้เป็นตัวอย่างของการนำ Industrial IoT + ระบบวัดพลังงานที่ได้มาตรฐาน มาประยุกต์ใช้งานจริงในโรงงานอุตสาหกรรม เพื่อยกระดับการจัดการพลังงานให้มีความแม่นยำ ปลอดภัย และพร้อมรองรับการเติบโตในอนาคต

บริษัท อีเอสโอ เทค จำกัด ขอขอบพระคุณลูกค้าที่ไว้วางใจเลือกใช้บริการของเรา
เราพร้อมให้คำปรึกษา ออกแบบ และพัฒนาระบบ Industrial IoT และ Energy Monitoring ในรูปแบบต่างๆ ที่เหมาะสมกับทุกความต้องการของโรงงานคุณ
