ระบบควบคุมปั้มน้ำสถานีส่ง-จ่ายน้ำประปา (Water Supply System)

ระบบควบคุมปั้มน้ำอัตโนมัติสถานีส่ง-จ่ายน้ำประปาให้กับชุมชนด้วย PLC และ HMI WECON (Water Supply System)

ทีมงาน อีเอสโอ เทค ได้มีโอกาสร่วมพัฒนาโปรแกรมควบคุมสำหรับระบบส่ง-จ่ายน้ำประปาที่จังหวัดนครสวรรค์ ด้วยการใช้ PLC และ HMI จากแบรนด์ WECON มาประยุกต์ใช้งาน เป็นงานโครงการปรับปรุงสถานีส่งจ่ายน้ำประปาใหม่ซึ่งเป็นการปรับปรุงอุปกรณ์ทั้งระบบรวมไปถึงส่วนควบคุมหลัก โดยเป็นสถานีที่อยู่ในการกำกับดูแลของทางหน่วยงานประปาส่วนภูมิภาค

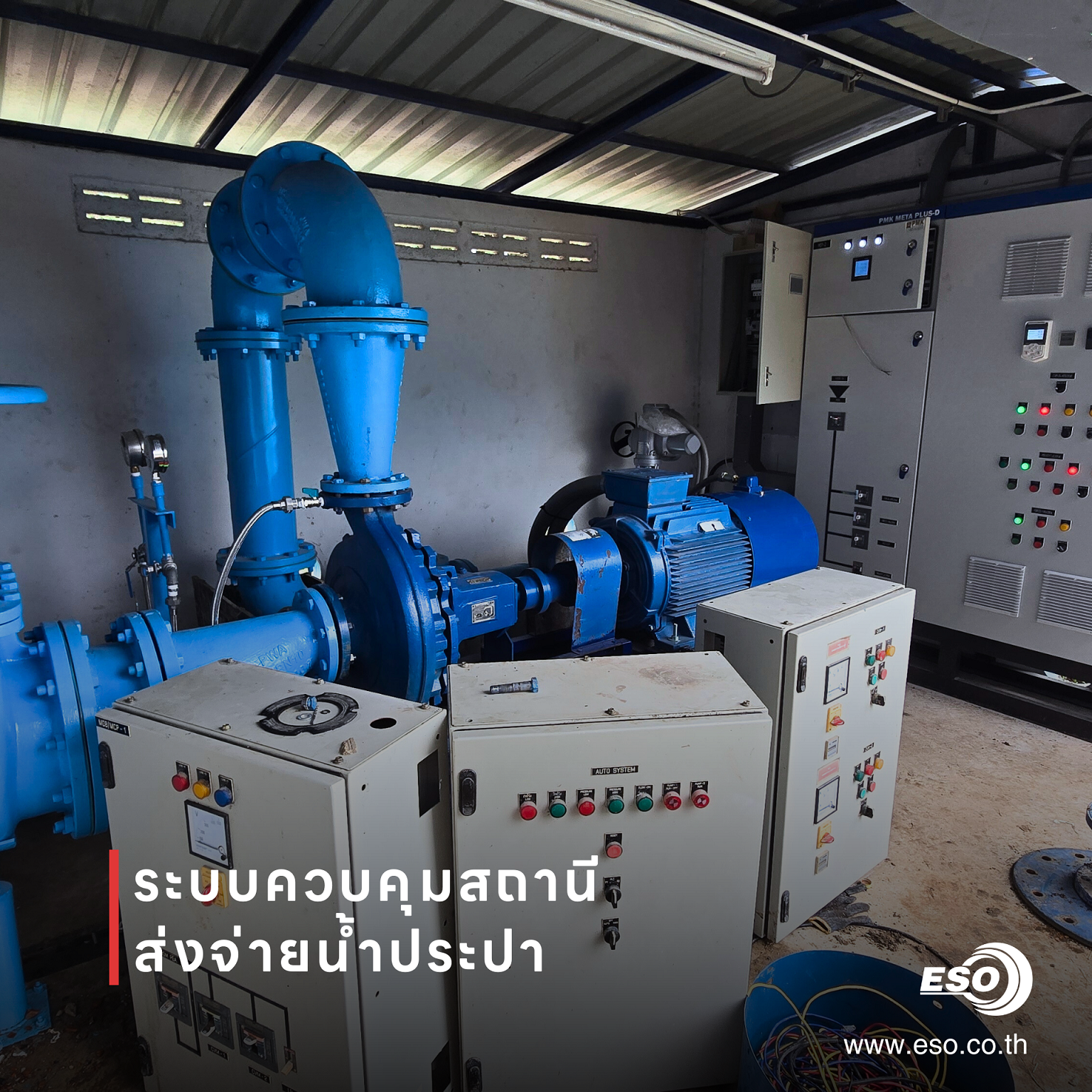

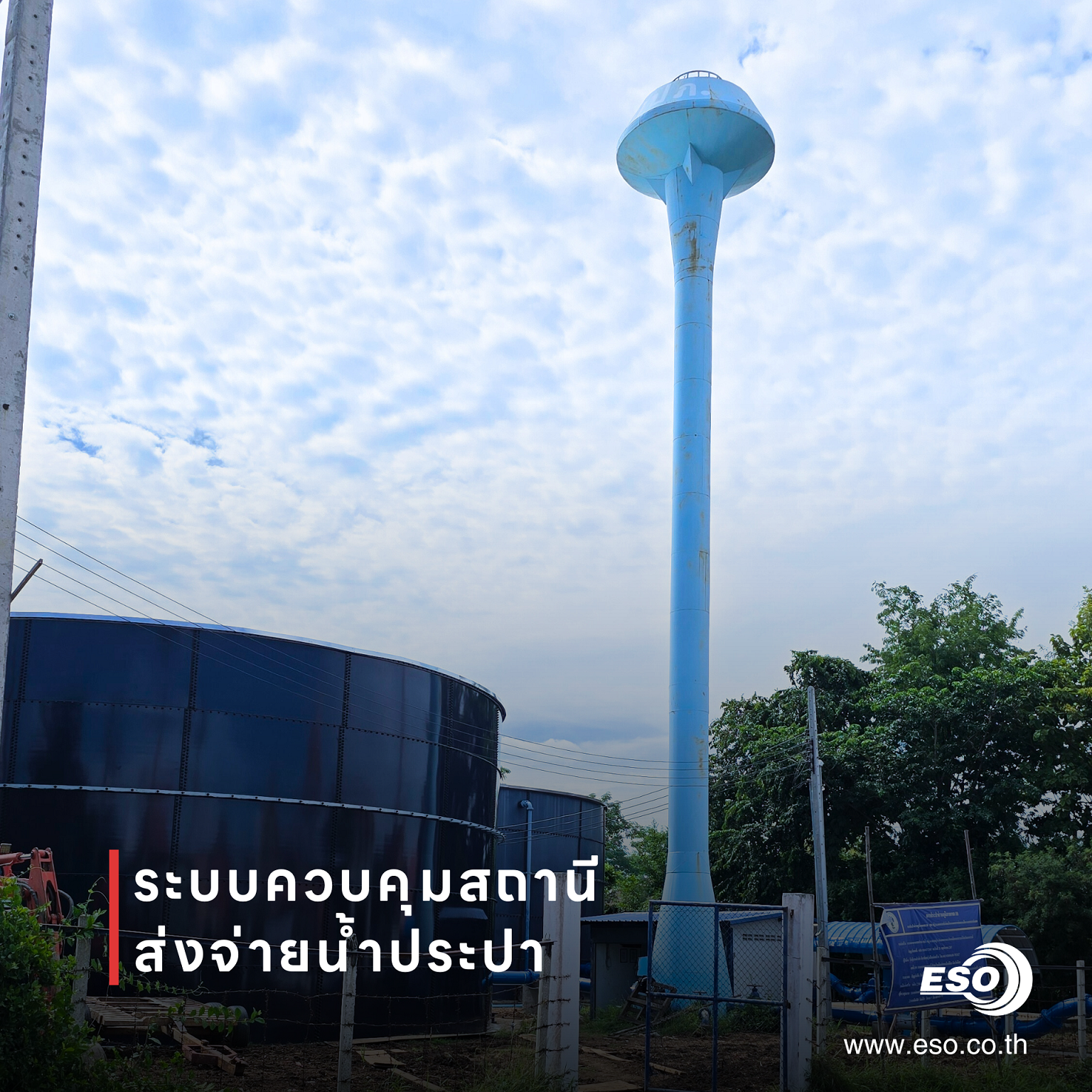

ภาพระหว่างการดำเนินการปรับปรุงสถานีส่งจ่ายน้ำประปา ต.พระนอน จ.นครสวรรค์

โดยสถานีที่ปรับปรุงใหม่นี้ได้รวมถึงการพัฒนาระบบควบคุมโดยใช้งบประมาณไม่สูงและมีประสิทธิภาพในการใช้งานเพื่อตอบโจทย์การใช้งานและง่ายต่อผู้ควบคุม ระบบสามารถมอนิเตอร์สถานะการทำงานแบบเรียลไทม์ และแจ้งเตือนความผิดปกติต่างๆ ทำให้สามารถแก้ไขได้รวดเร็ว

โดยทีมงานได้รับหน้าที่ในการจัดหาอุปกรณ์และออกแบบโปรแกรมควบคุมรวมไปถึงออกแบบ Interface HMI และ SCADA สำหรับสั่งงาน ในโครงการนี้ได้เลือกใช้ PLC LX5S ร่วมกับจอแสดงผล HMI รุ่น PI8043ig(W) หน้าจอขนาด 4.3 นิ้วที่มีฟังก์ชั่นและประสิทธิภาพซ่อนอยู่มากมาย ตอบโจทย์ความคุ้มค่างบประมาณการลงทุน รองรับการใช้งานผ่านระบบ Cloud V-NET เหมาะกับสถานีย่อยขนาดเล็ก ลดจำนวนผู้ปฏิบัติงานในพื้นที่ สามารถมอนิเตอร์จากส่วนการและจัดสรรทรัพยากรคนหมุนเวียนได้อย่างมีประสิทธิภาพ

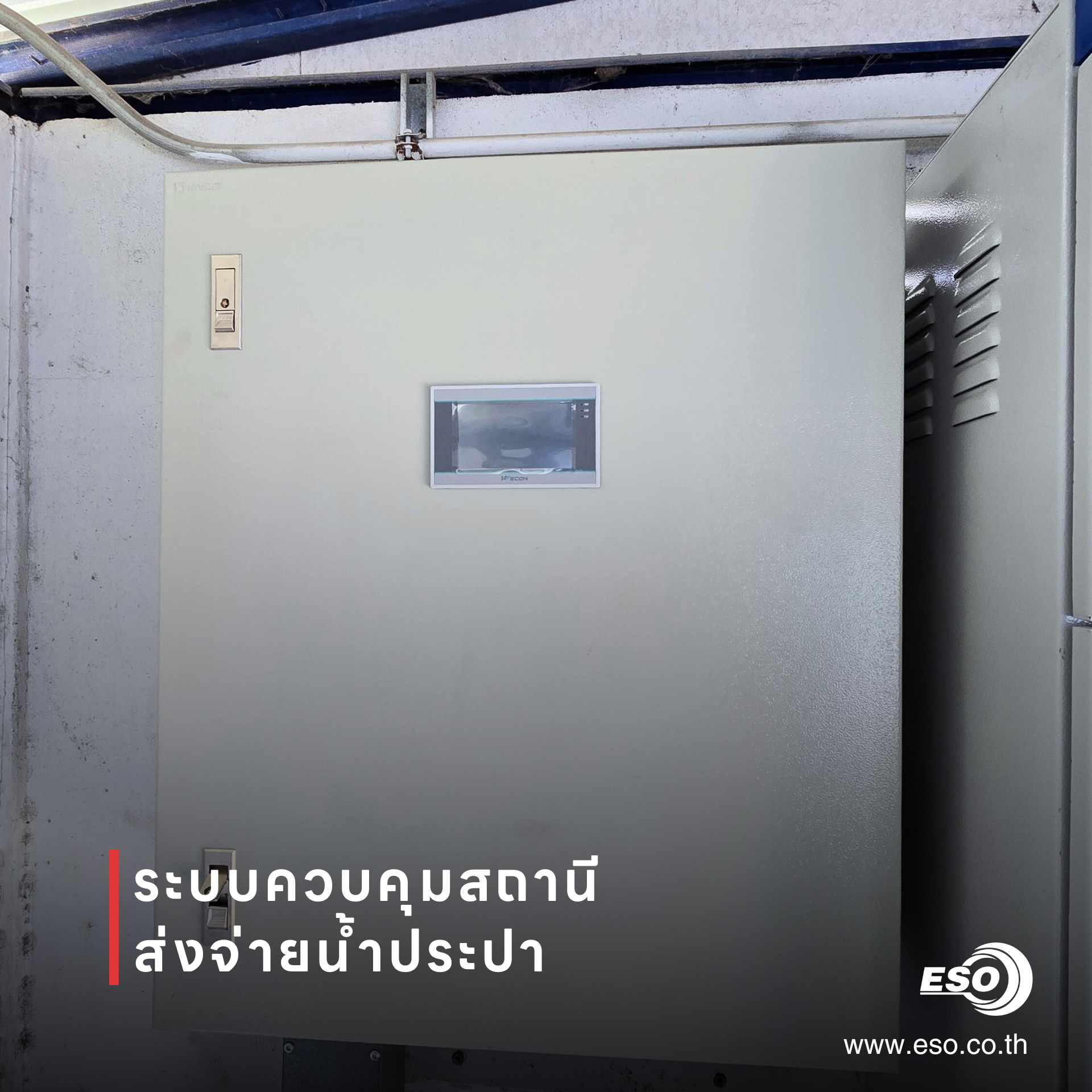

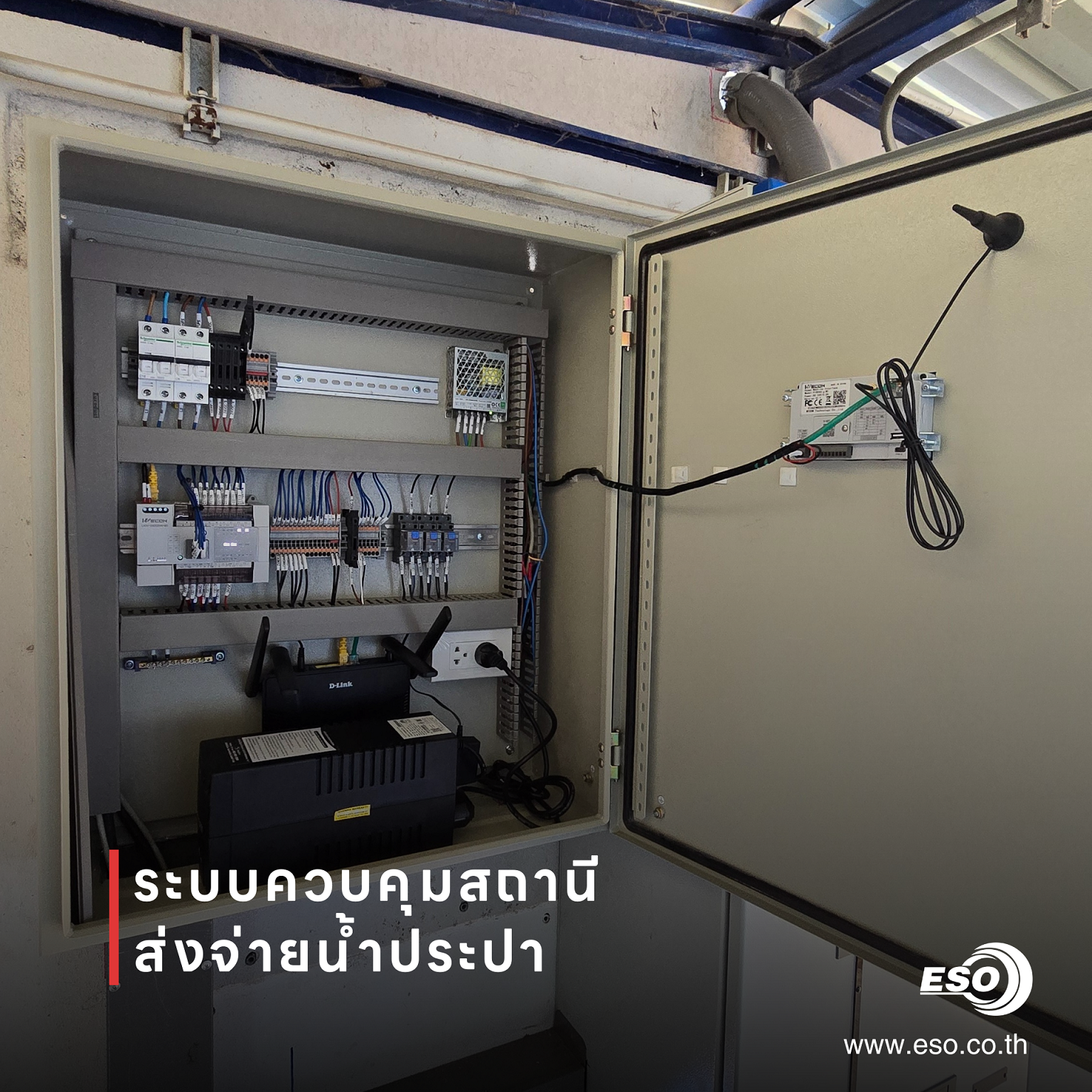

ภาพแสดงตู้ควบคุม PLC LX5S และหน้าจอ HMI PI8043ig(W) จากแบรนด์ WECON

PLC LX5S จากทาง WECON นั้นเป็น Compact PLC รุ่นที่มีความคุ้มค่าและฟังก์ชั่นการใช้งานครบถ้วนสำหรับงานควบคุมขนาดลเ็กไปจนถึงขนาดกลาง เมื่อนำมาจับคู่กับ HMI PI8000ig Series ที่รองรับระบบ Cloud SCADA ด้วยแล้วทำให้ได้ประสิทธิภาพที่คุ้มค่าต่องบประมาณเป็นอย่างมาก

เนื่องจากว่า HMI PI8043ig(W) หน้าจอขนาด 4.3นิ้ว แม้จะมีขนาดเล็กแต่ก็เพียงพอที่สามารถจะควบคุมได้ผ่านหน้าตู้ควบคุม ราคาถูกมากๆ แต่วิศวกรเราได้ออกแบบ Dashboard SCADA ที่รองรับการสั่งงานระยะไกลไว้อีกชั้นหนึ่ง ทำให้ผู้ปฏิบัติงานสามารถมอนิเตอร์และสั่งงานได้ตลอดเวลา และยังรองรับระบบ Offline Local Remote ด้วยเช่นกัน อีกทั้ง PI8000ig Series ยังให้ Tag point สำหรับระบบ V-NET ที่เยอะที่สุดในบรรดา HMI ทุกซีรี่ย์ ครอบคลุมพารามิเตอร์และอุปกรณ์ของทั้งสถานีแน่นอนแม้มีการปรับเพิ่มอุปกรณ์หรือปั้มน้ำอีกในอนาคต เรียกได้ว่าระบบมีความยืดหยุ่นและรองรับการขยายตัวได้ในอนาคต

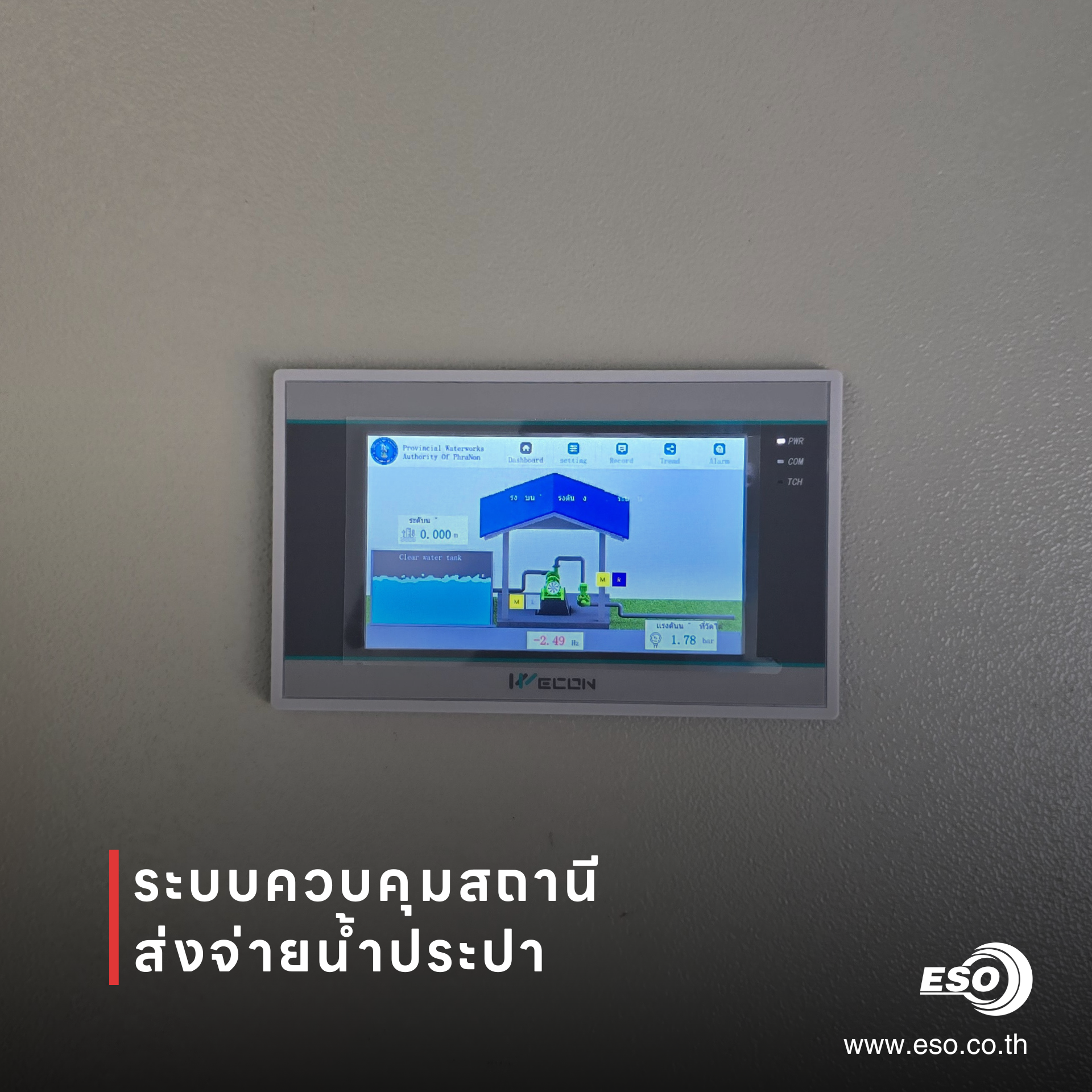

ภาพแสดงหน้าจอ HMI WECON PI8043ig

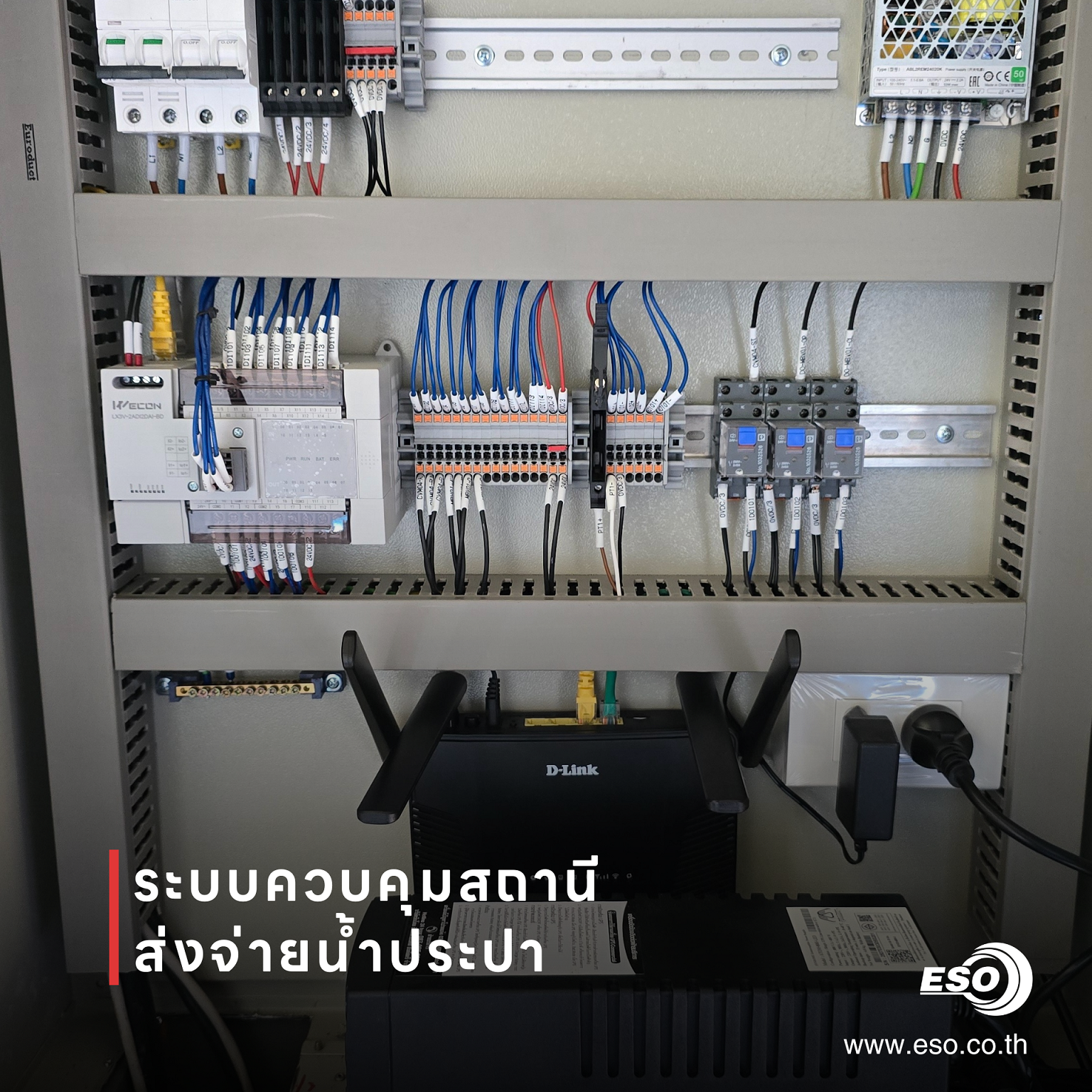

ภาพแสดง PLC LX5S จากแบรนด์ WECON

ระบบนอกจากมอนิเตอร์และควบคุมอุปกรณ์ต่างๆแล้ว ระบบสามารถควบคุมแรงดัน–ปริมาณน้ำได้อย่างแม่นยำ ตามโปรแกรมที่ตั้งไว้ โดยใช้เทคนิคการควบคุมแบบ PID Control บน PLC LX5S ควบคุมไปยังอินเวอร์เตอร์ไดรฟ์เพื่อปรับความถี่มอเตอร์ปั้มน้ำ ทำให้แรงดันน้ำในระบบส่งจ่ายน้ำประปามีความเสถียร และเพื่อช่วยเพิ่มประสิทธิภาพการทำงาน

ซึ่งระบบส่งจ่ายน้ำประปาให้กับผู้ใช้งานนั้นในแต่ละช่วงเวลาจะมีปริมาณการใช้น้ำที่แตกต่างกันไป ระบบควบคุมที่แม่นยำและอัตโนมัติจะช่วยลดภาระให้กับผู้ดูแล โดยผู้ดูแลระบบจะตั้งค่าแรงดันน้ำในแต่ละช่วงเวลาของวันได้ตามต้องการ ซึ่งทีมวิศวกรได้ออกแบบ Dashboard ตั้งค่าต่างๆ ไว้ให้ทั้งหมด และออกแบบโปรแกรมรองรับระบบ Manual และ Auto

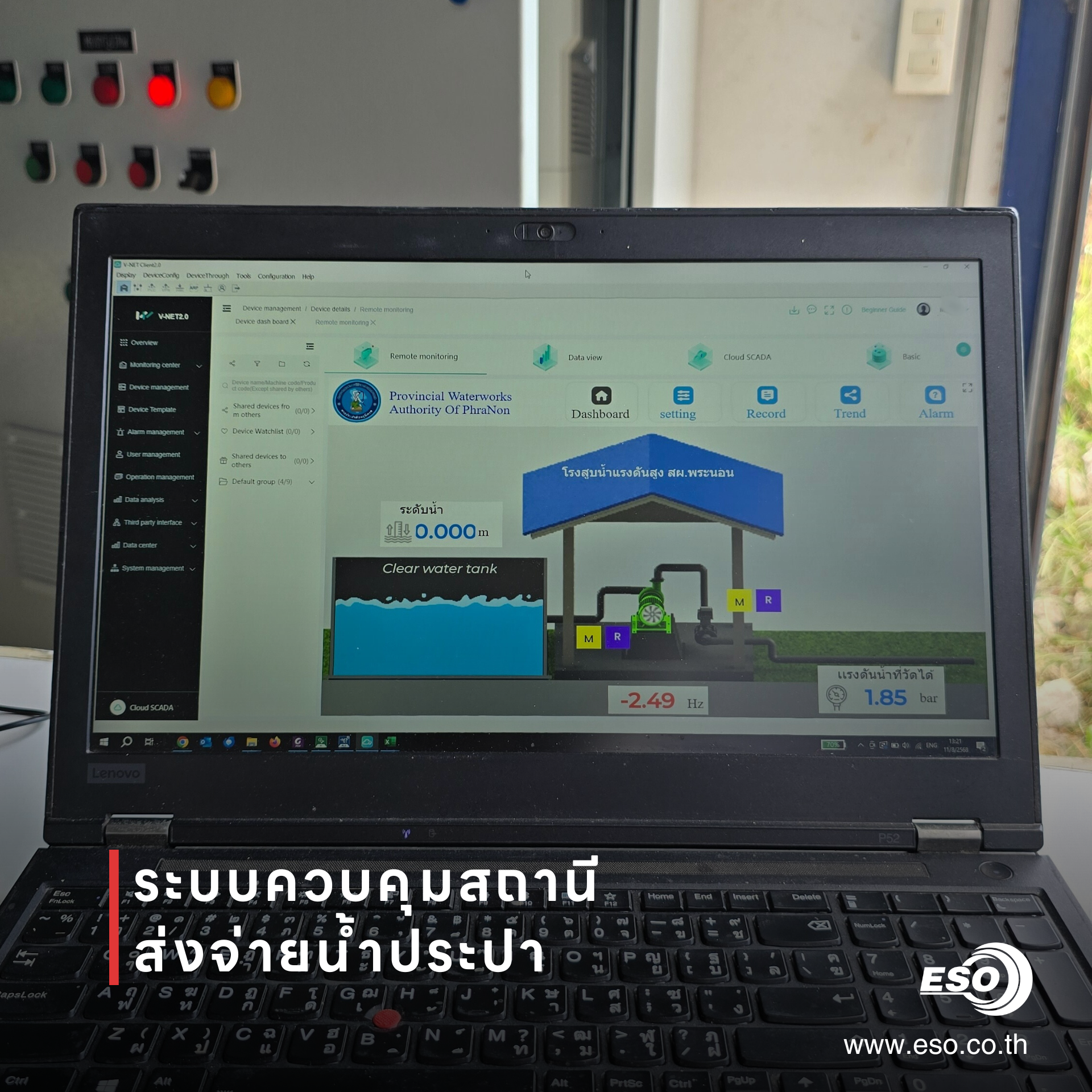

ภาพตัวอย่างการทดสอบระบบ Remote SCADA V-NET

นอกจากระบบรีโมทมอนิเตอร์ริ่ง โปรแกรมควบคุมอัตโนมัติต่างๆแล้ว ทางวิศวกรยังได้ออกแบบการแสดงผลข้อมูลทางด้านพลังงานไฟฟ้าของสถานีมาแสดงและเก็บบันทึกด้วย เพราะสถานีสูบจ่ายน้ำในแต่ละที่จะมีมอเตอร์ปั้มน้ำขนาดใหญ่และใช้อินเวอร์เตอร์ในการปรับความเร็วรอบให้แรงดันน้ำเหมาะสมและคงที่ตลอดเวลา ซึ่งจะมีการใช้พลังงานไฟฟ้าที่สูง การออกแบบ Dashboard แสดงข้อมูลพลังงานการใช้ไฟฟ้าของสถานีส่งจ่ายน้ำประปาก็สำคัญไม่แพ้กัน เพราะพลังงานไฟฟ้าก็คือต้นทุนและค่าใช้จ่ายของสถานีส่งจ่ายน้ำนั่นเอง ซึ่งสามารถที่จะทำเป็น Report รายวันหรือรายเดือนได้ โดยไม่ต้องเข้ามาจดที่มิเตอร์ไฟฟ้าของตู้ควบคุม

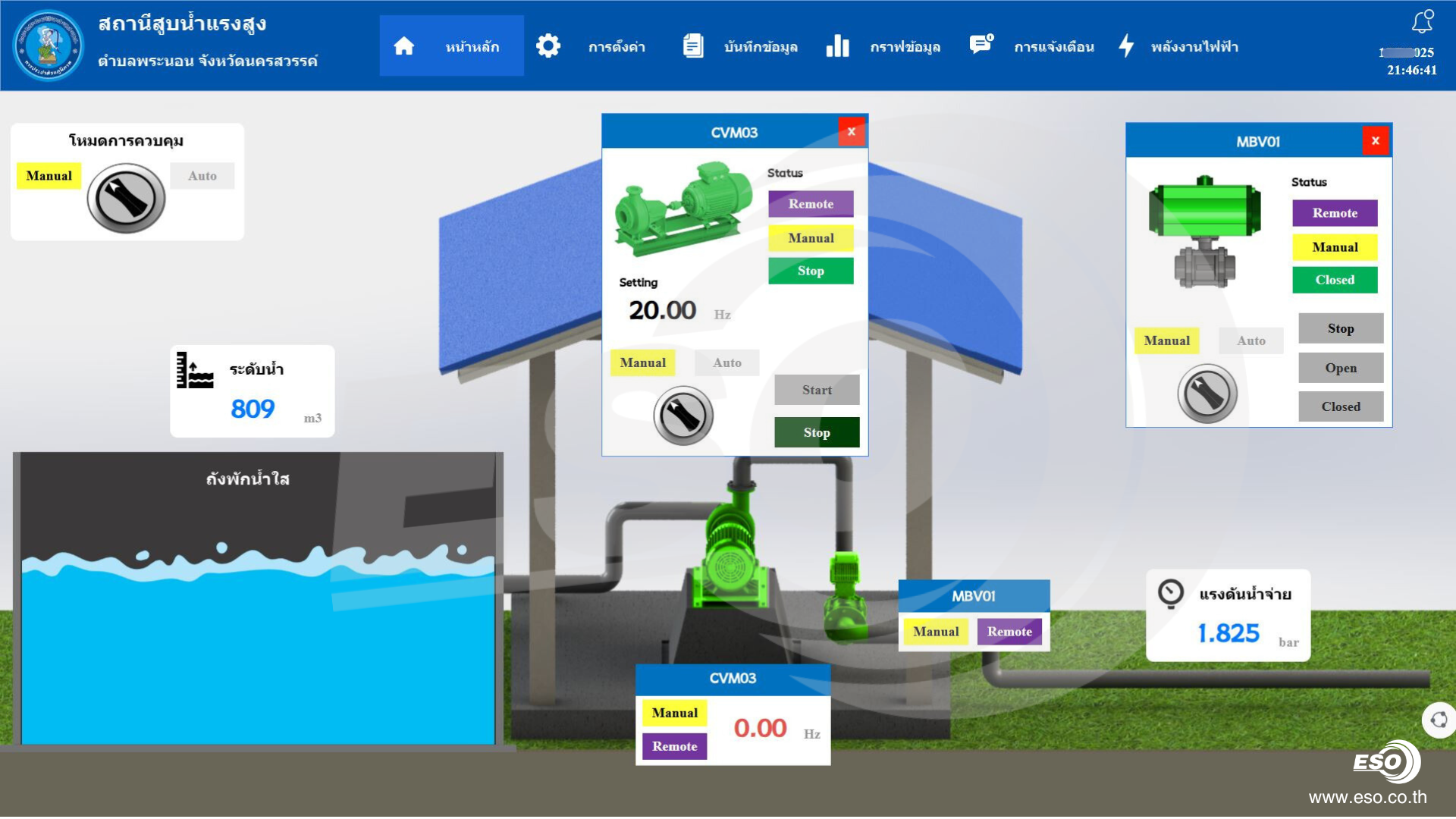

ตัวอย่าง V-NET SCADA Dashboard ควบคุมสถานีส่งจ่ายน้ำประปา

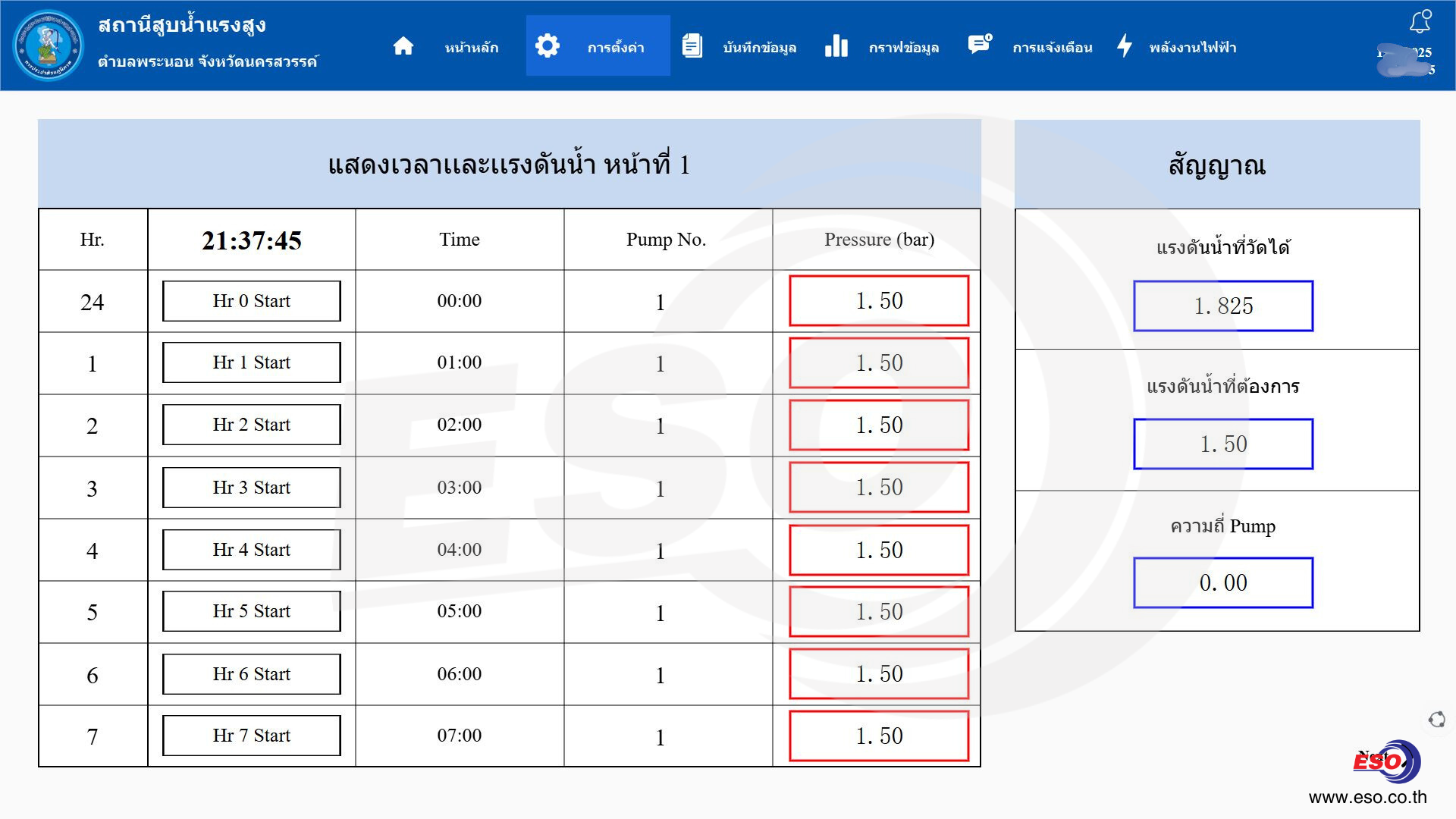

ภาพตัวอย่าง Dashboard ตั้งค่าการควบคุมแรงดันจ่ายน้ำอัตโนมัติ

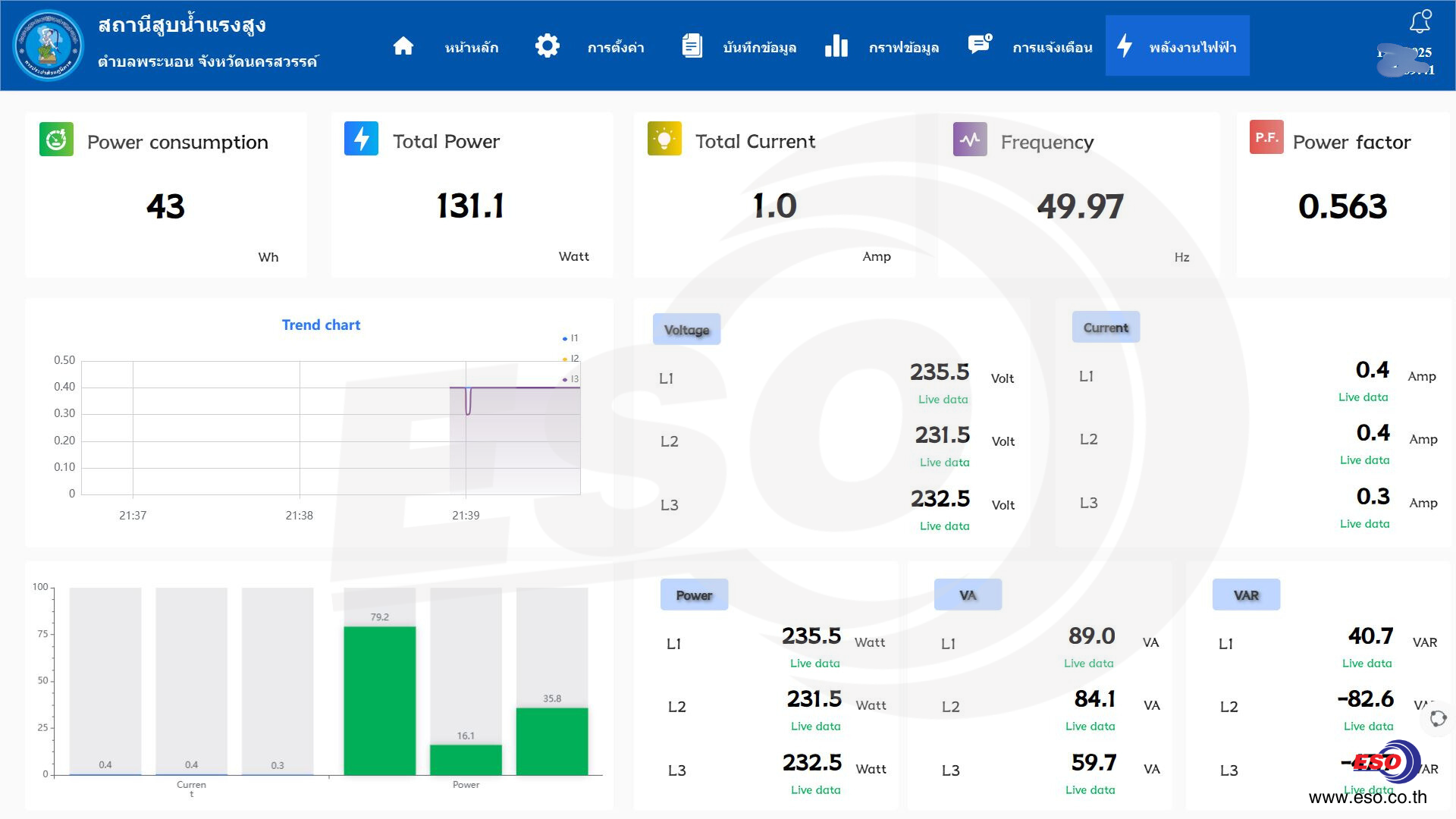

ภาพตัวอย่าง Dashboard แสดงข้อมูลพลังงานการใช้ไฟฟ้าของสถานีส่งจ่ายน้ำประปา

ขอขอบพระคุณลูกค้าที่ไว้วางใจเลือกใช้บริการกับบริษัท อีเอสโอ เทค จำกัด
หากท่านใดสนใจออกแบบระบบควบคุมอัตโนมัติด้วย PLC HMI หรือ SCADA ทางเรายินดีให้คำปรึกษาโดยวิศวกรมืออาชีพที่มีประสบการณ์เพื่อให้คำแนะนำที่เหมาะสมแก่ทุกท่านที่สนใจ ท่านสามารถติดต่อเราได้ตามรายละเอียดด้านล่าง
