ระบบควบคุมและลดความชื้นสำหรับระบบปรับอากาศ คลังเวชภัณฑ์

ระบบควบคุมและลดความชื้นสำหรับระบบปรับอากาศคลังเวชภัณฑ์สำหรับสถานพยาบาล (Humidity Control for Hospital)

ทีมงานบริษัท อีเอสโอ เทค จำกัด ได้รับการติดต่อจากทางลูกค้าผู้ออกแบบระบบปรับอากาศให้กับสถานพยาบาลแห่งหนึ่งในจังหวัดชลบุรี ซึ่งเป็นคลังที่ใช้เก็บเวชภัณฑ์ที่สำคัญ โดยทางลูกค้าต้องการควบคุมความชื้นของระบบปรับอากาศภายในคลังเก็บให้ได้ตามข้อกำหนดของโครงการ โดยมีความต้องการติดตั้งเข้ากับชุด AHU 2 ชุดด้วยกัน

โดยลูกค้าได้พบปัญหาว่าระบบปรับอากาศที่ออกแบบมานั้นไม่สามารถควบคุมความชื้นให้อยู่ในเกณฑ์ที่สามารถส่งมอบงานได้ โดยในโครงการนี้ทางทีมงาน อีเอสโอ เทค ได้รับหน้าที่เป็นผู้ออกแบบระบบลดความชื้นเพื่อมาช่วยเสริมการทำงานให้ได้ตามเงื่อนไข

จากการออกแบบและคำนวณโดยทีมวิศวกรได้เลือกใช้ Duct Heater ขนาด 19kW ทั้งสองชุดแต่จะแบ่งเป็น Duct Size 14"x42" และ 20"x30" ติดตั้งเข้ากับ AHU ทั้งสองชุดที่เป็นเมนจ่ายเข้าไปในอาคารทั้งหมด โดยฮีตเตอร์ดักท์ที่ทางทีมงานได้ออกแบบมานั้นให้ถูกคำนวณให้เหมาะสมกับค่าความชื้นที่ต้องการควบคุมโดยคำนึงถึงปัจจัยของห้องและ Workload ต่างๆ

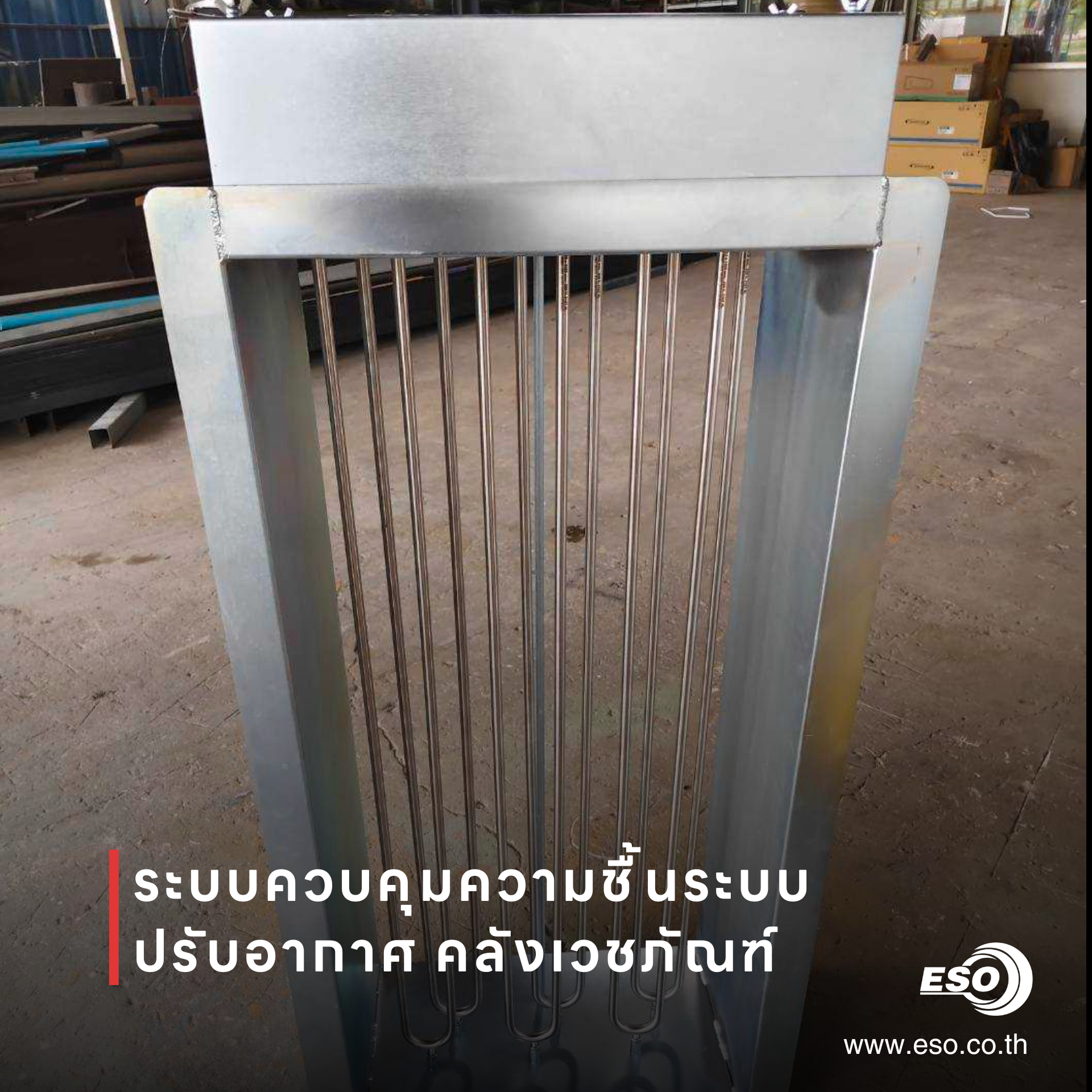

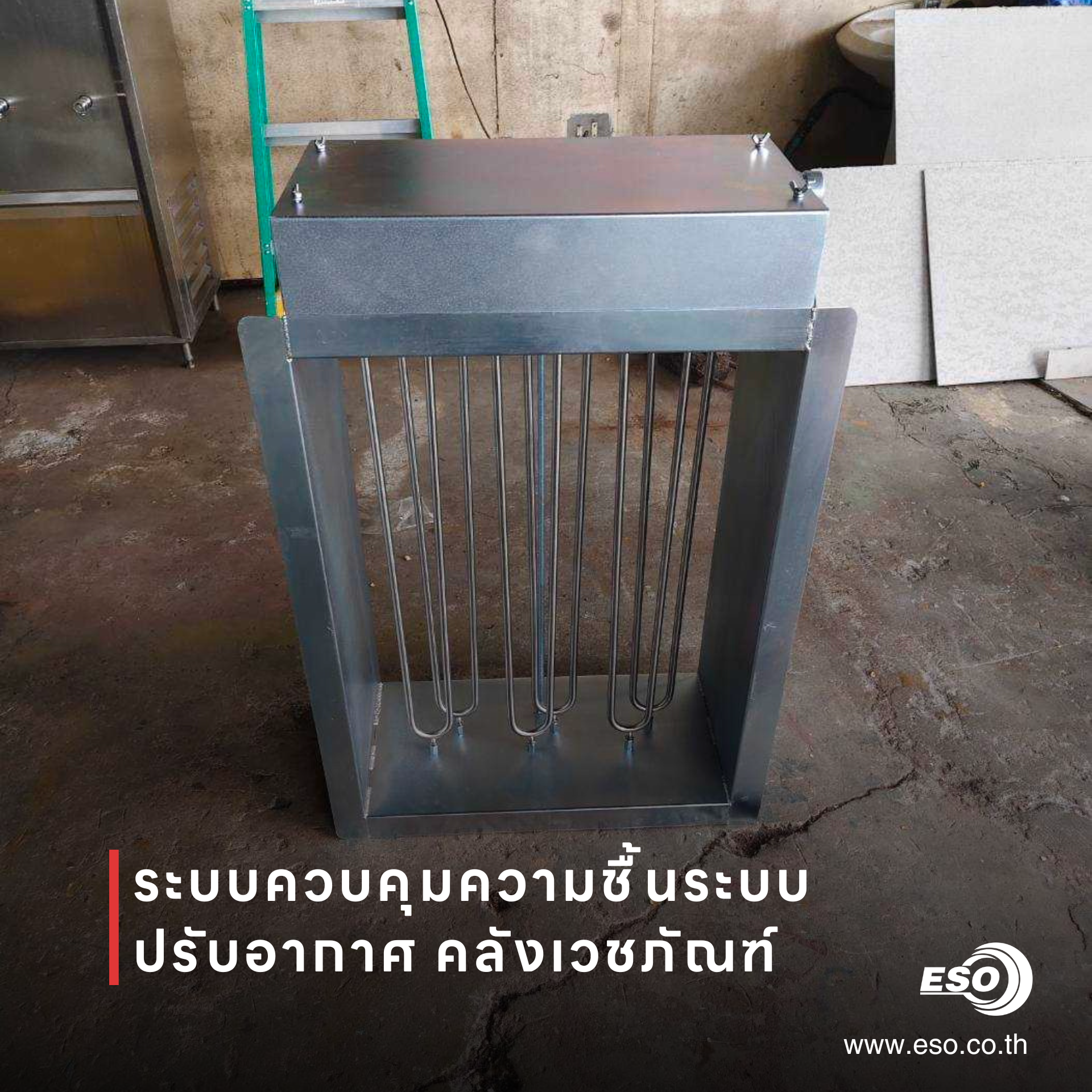

ภาพแสดงดักส์ฮีตเตอร์ขนาด 19kW ที่ออกแบบและคำนวณโดยทีมวิศวกร

โดยทางอีเอสโอ เทค เรารับออกแบบและผลิตฮีตเตอร์ดัท์ตามความต้องการของลูกค้า หลังจากผลิตเรียบร้อยเราได้ส่งมอบให้กับผู้รับผิดชิบนำไปติดตั้งเข้ากับ AHU ให้เรียบร้อยเพื่อจะได้ดำเนินการเข้าทดสอบระบบควบคุมต่อไป

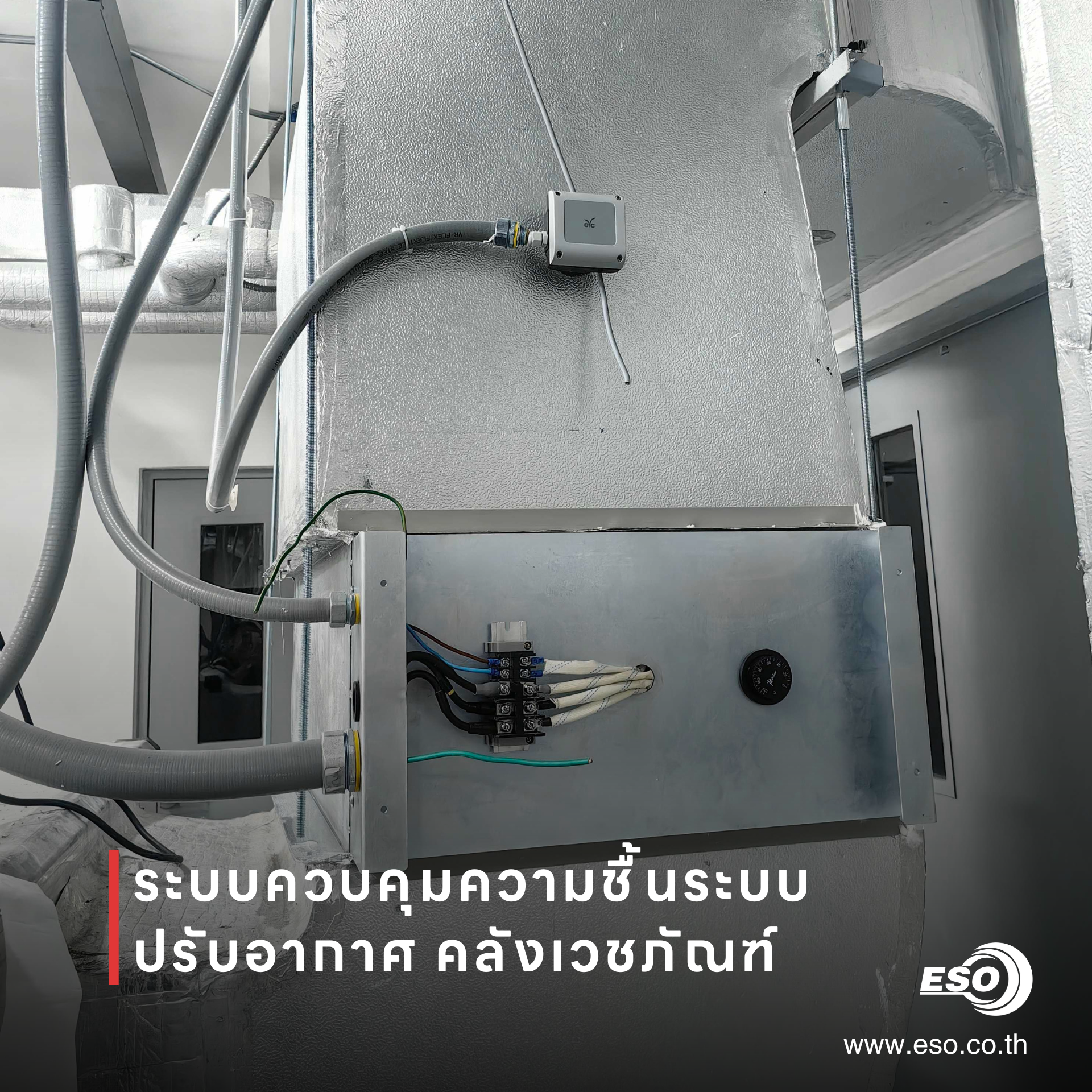

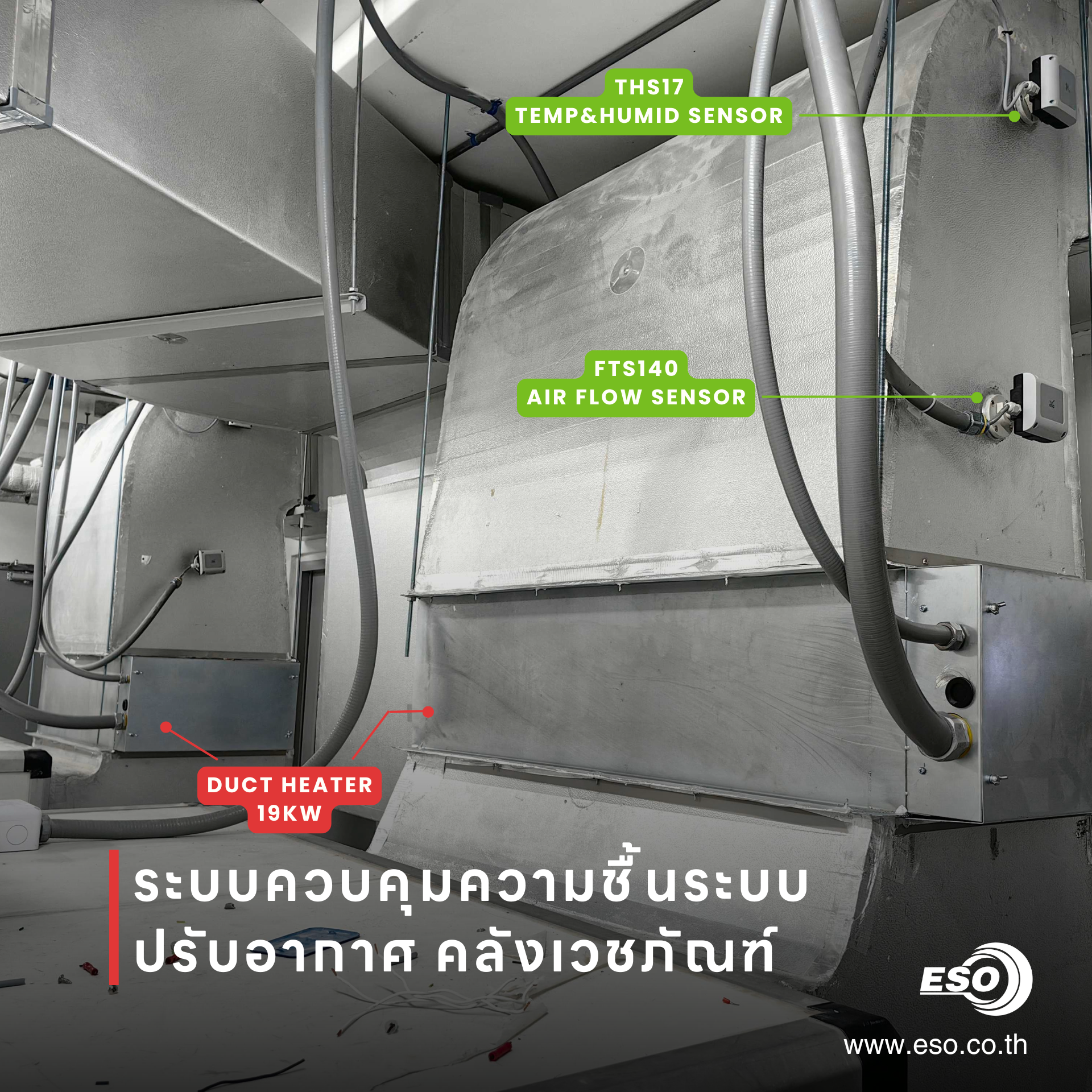

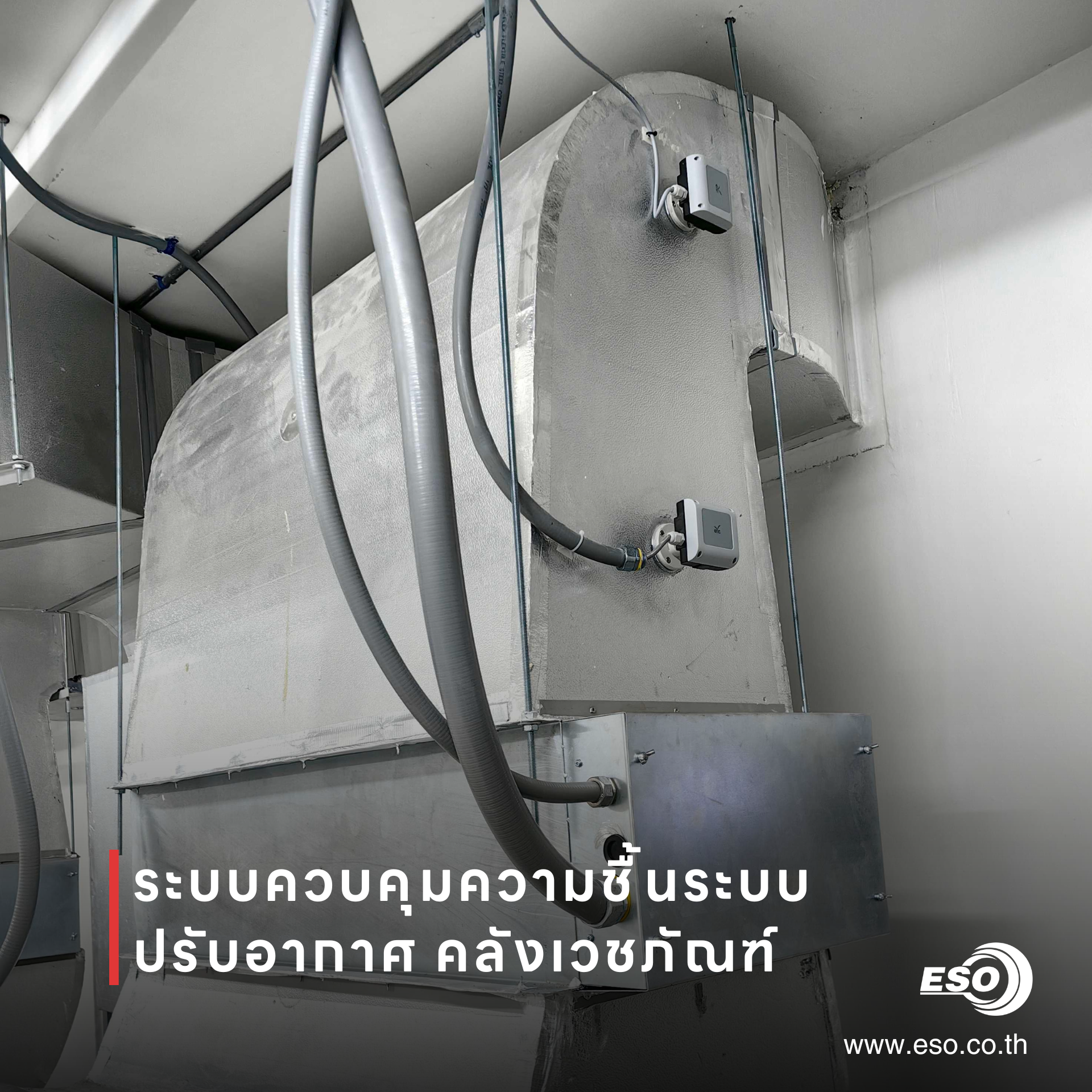

ภาพการติดตั้งดักท์ฮีตเตอร์ลดความชื้นเข้ากับระบบ AHU ของสถานพยาบาล

นอกจากฮีตเตอร์ดักท์และทางเรายังได้จัดหาเซนเซอร์วัดความเร็วลมรุ่น FTS140 จากแบรนด์ eyc-tech สำหรับมอนิเตอร์ความเร็วลมในระบบเพื่อนำไปควบคุมให้สัมพันธ์กันอีกทั้งยังเป็นการป้องกัน Heater ทำงานในขณะ No load เพื่อความปลอดภัยในการใช้งานอีกด้วย

และอีกเซนเซอร์ที่สำคัญก็คือเซนเซอร์วัดอุณหภูมิความชื้นรุ่น THS17 จากแบรนด์ eyc-tech เช่นกัน ในการนำไปวัดค่าอุณหภูมิและความชื้นแบบเรียลไทม์สำหรับควบคุมการทำงานของฮีตเตอร์ดักท์

และในส่วนของระบบควบคุมทางทีมวิศวกรได้ออกแบบตู้ควบคุมระบบลดความชื้นโดยจะใช้ SCR W5 Series จากแบรนด์ SIPIN ในการควบคุมการทำงานของฮีตเตอร์ให้สามารถปรับควบคุมกำลังไฟจ่ายฮีตเตอร์ได้อย่างแม่นยำ ทำให้สามารถรักษาระดับความชื้นให้นิ่งตามที่ผู้ใช้งานต้องการ

และทำงานร่วมกับ PLC LX5S จากแบรนด์ WECON ที่เสมือนเป็นคอนโทรลเลอร์ควบคุมหลักของระบบลดความชื้นในส่วนนี้

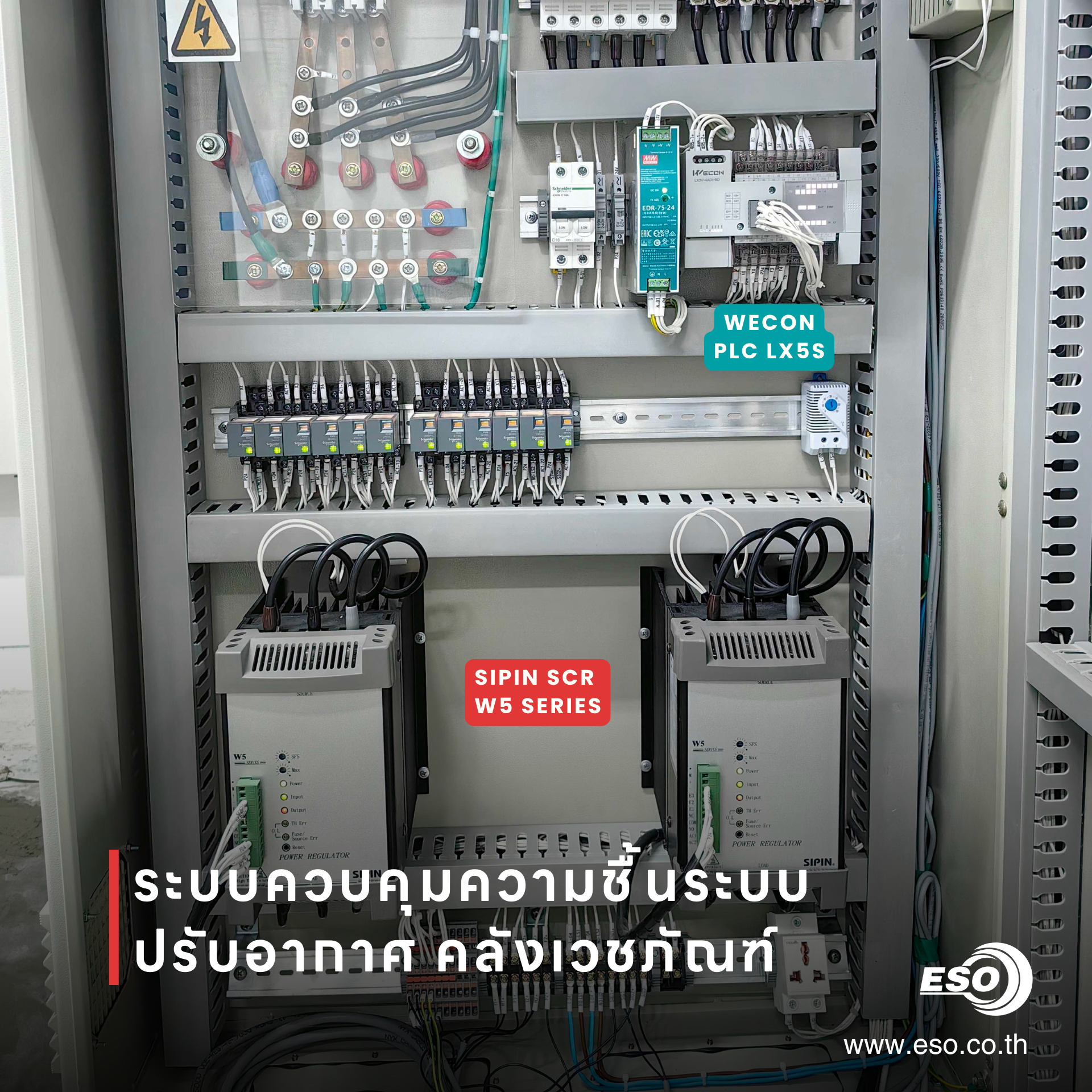

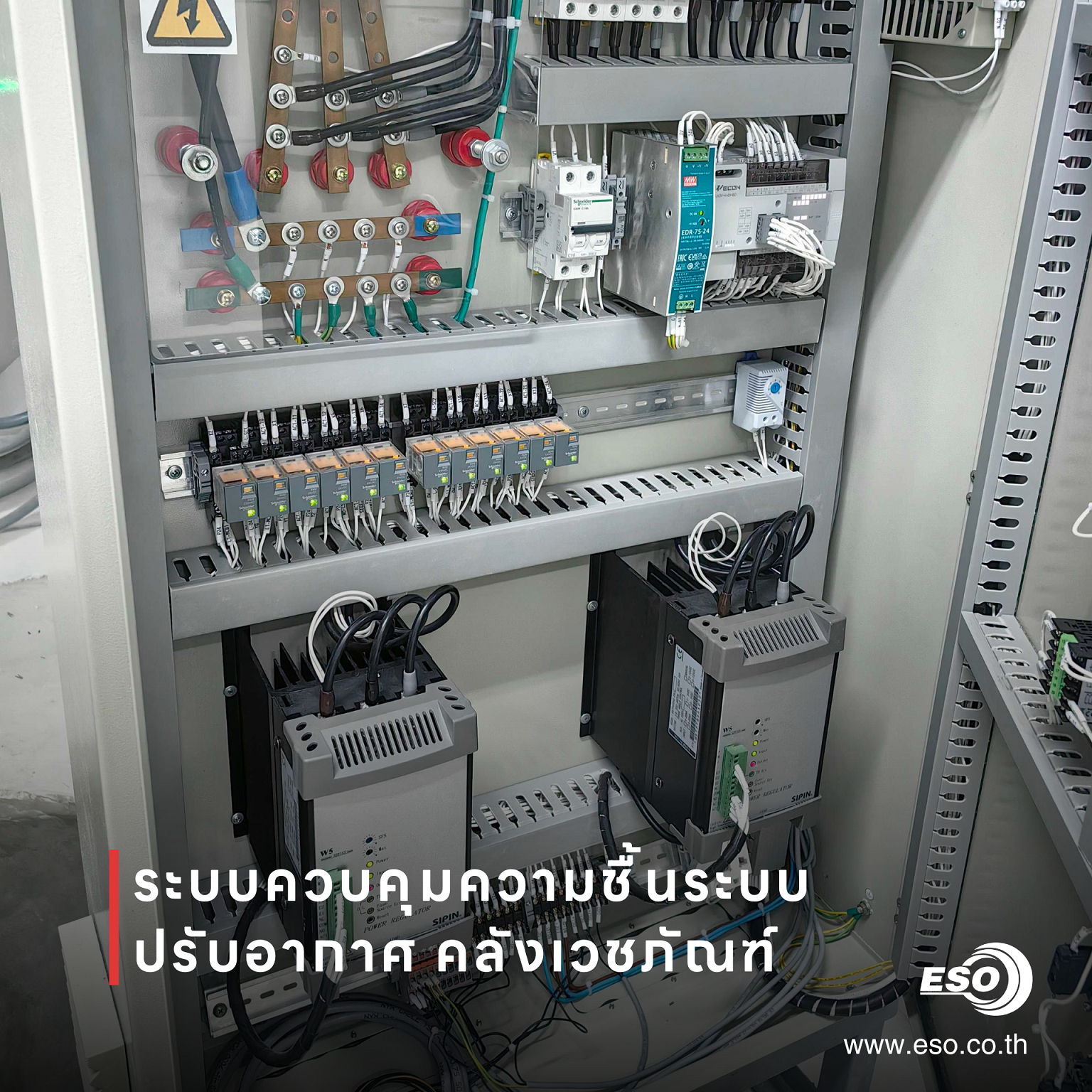

ภาพตู้ควบคุมฮีตเตอร์ดักท์และควบคุมความชื้นที่ออกแบบโดยทีมงาน อีเอสโอ เทค

นอกจาก PLC LX5S แล้วทางเรายังได้นำจอแสดงผลและควบคุม HMI รุ่น PI3070ig-O หน้าจอขนาด 7 นิ้ว จากแบรนด์ WECON เช่นกัน ในการนำมาแสดงผลพารามิเตอร์ควบคุมระบบทั้งหมด ผู้ใช้งานสามารถมอนิเตอร์และสั่งงานได้จากส่วนนี้ ทำให้สะดวกและรวดเร็วกับผู้ปฏิบัติงาน

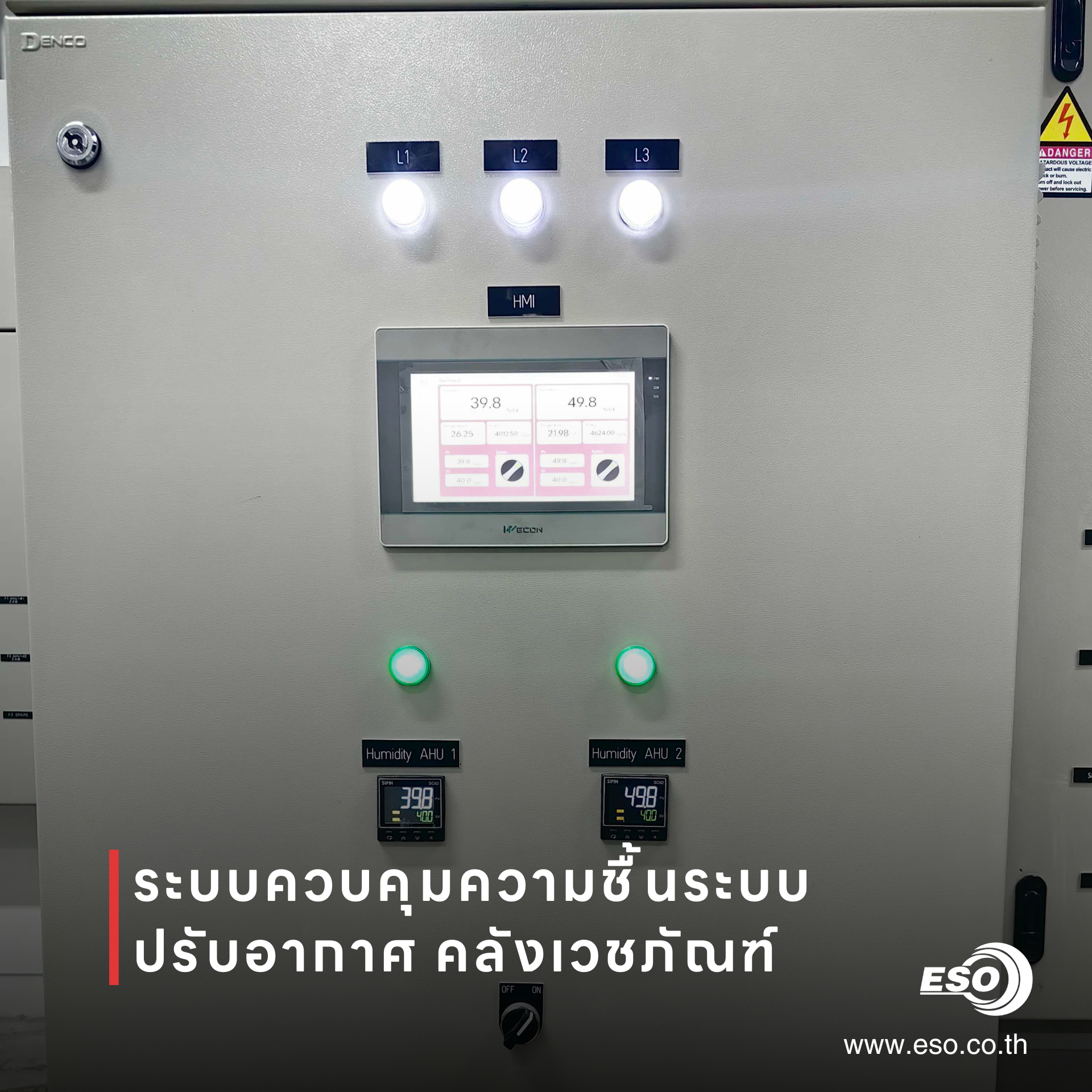

ภาพแสดงหน้าตู้ควบคุมความชื้นที่ติดตั้งจอ HMI WECON PI3070ig สำหรับมอนิเตอร์และสั่งงาน

ทีมงานอีเอสโอ เทค จำกัด นอกจากได้รับมอบหมายในการออกแบบระบบควบคุมและจัดหาอุปกรณ์ทั้งระบบ ทีมวิศวกรยังได้ทำการเข้าสายเชื่อมต่อสายสัญญาณต่างๆ ตามแบบที่ได้ออกแบบไว้ พร้อมทดสอบระบบเพื่อให้ได้ค่าตามที่กำหนดไว้ โดยทีมงานยังได้ออกแบบระบบควบคุมเป็น Server ซึ่งระบบควบคุม AHU จากส่วนกลางสามารถที่จะเชื่อมต่อข้อมูลมาควบคุมค่าความชื้นได้ อีกทั้งยังสามารถอ่านข้อมูลต่างๆ ของระบบไปแสดงผลที่ส่วนกลางได้อีกด้วย

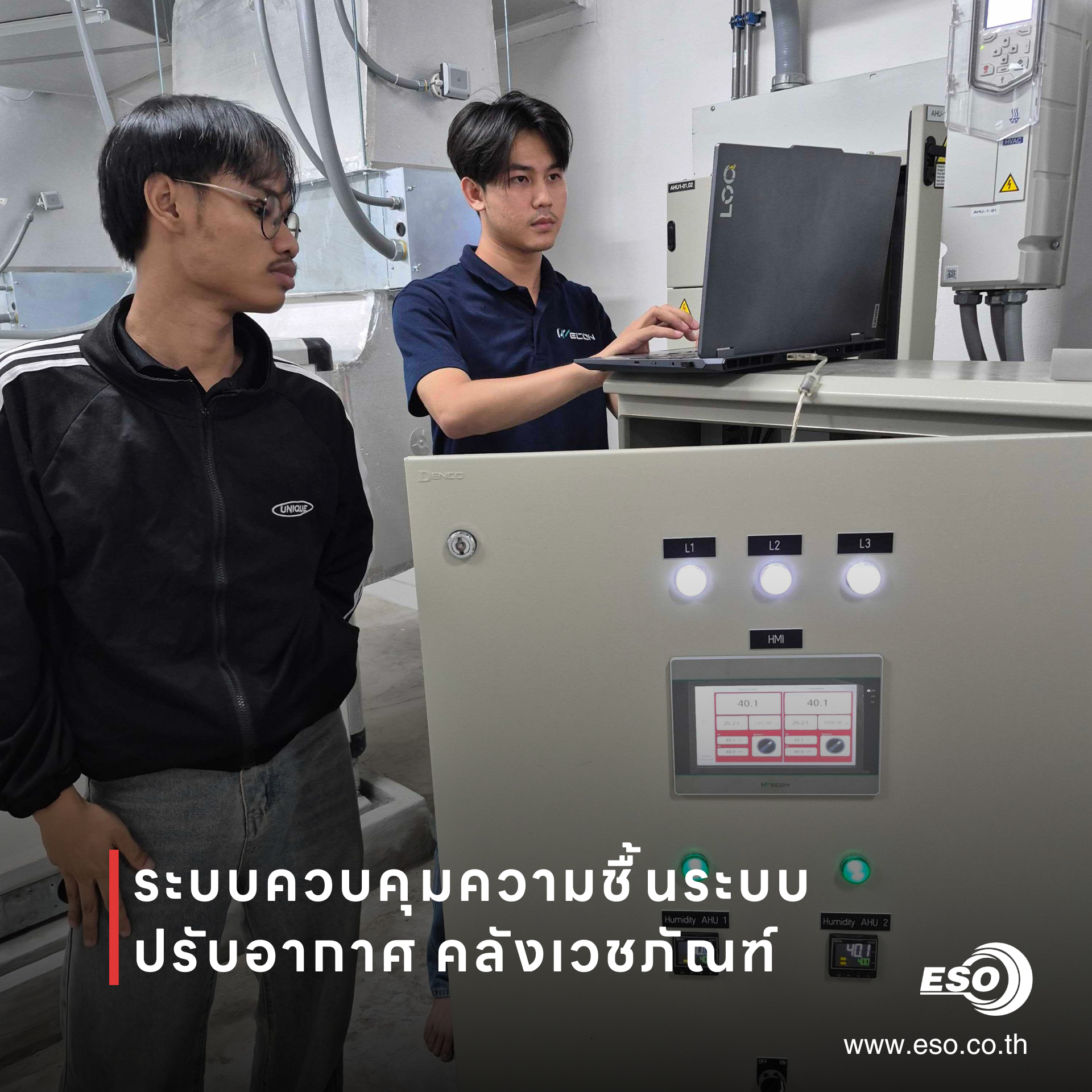

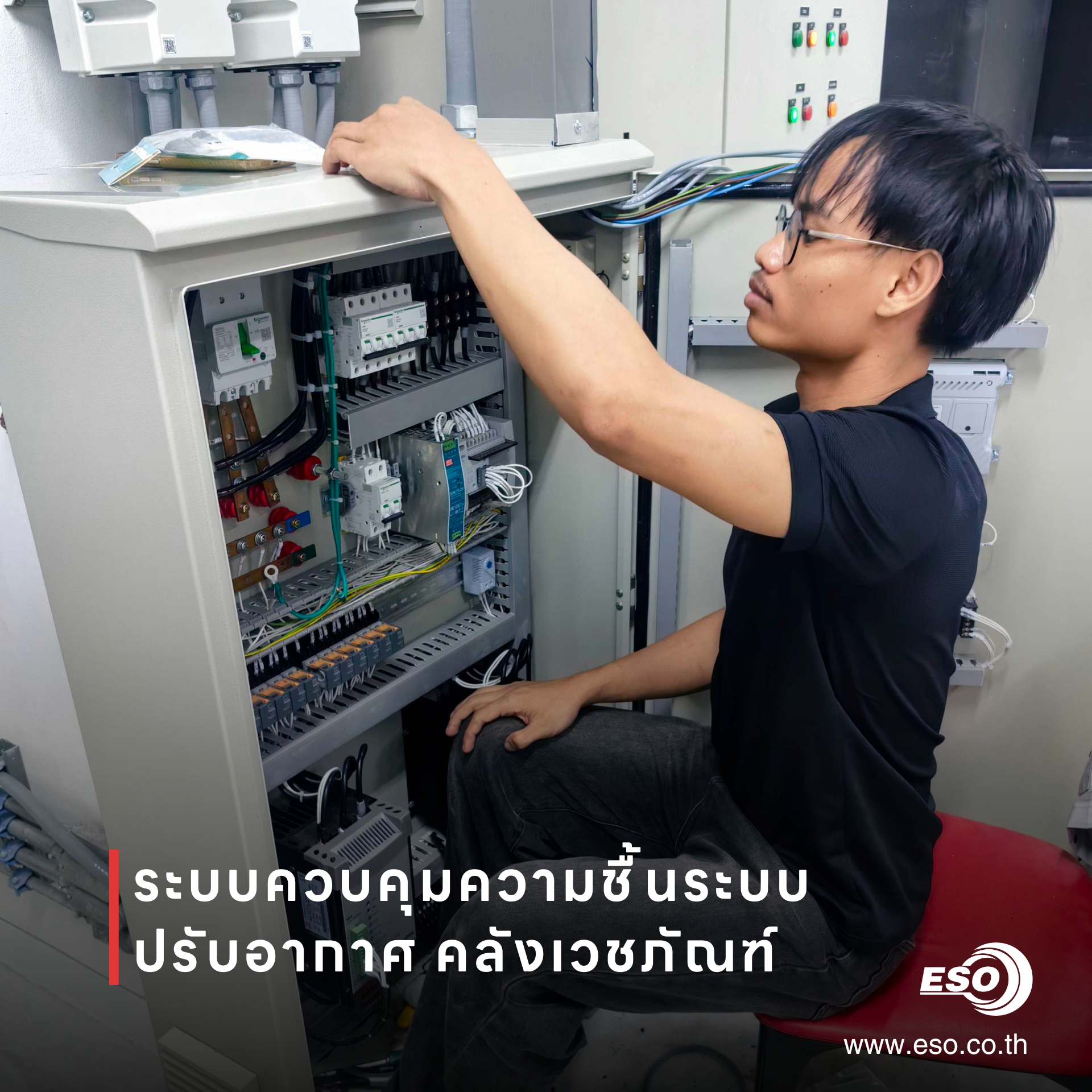

ทีมวิศวกรเข้าติดตั้งอุปกรณ์เดินสายสัญญาณที่ตู้ควบคุมพร้อมทดสอบระบบ

ผลหลังจากการติดตั้งและทดสอบระบบเสร็จเรียบร้อย ค่าความชื้นสามารถควบคุมได้ตามที่ผู้ใช้งานต้องการมีความเสถียรและแม่นยำเป็นที่น่าพอใจ ในหลายๆโครงการที่ทีมงานได้พบเรามักจะเจอปัญหาของระบบที่เก่าบ้าง อุปกรณ์ต่างๆขาดการซ่อมบำรุง หรือเป็นงานติดตั้งใหม่แต่ไม่ได้มีการคำนวณและออกแบบไว้ดีพอทำให้ความชื้นไม่สามารถควบคุมได้ ซึ่งเป็นปัญหาใหญ่สำหรับงานอาหารและยา รวมไปถึงสถานพยาบาล ห้องคลีนรูมต่างๆ การติดตั้งระบบควบคุมความชื้นหรือฮีตเตอร์ดัท์เสริมนี้ก็จะช่วยได้เป็นอย่างมาก

ขอขอบพระคุณลูกค้าที่ไว้วางใจเลือกใช้บริการกับบริษัท อีเอสโอ เทค จำกัด
หากท่านใดสนใจดักส์ฮีตเตอร์พร้อมระบบควบคุมและอุปกรณ์เซนเซอร์ที่ได้มาตรฐานครบเซ็ต ไม่ว่าจะเป็นการควบคุมความชื้น/ลดความชื้น หรือทำอุณหภูมิ เราพร้อมให้บริการโดยวิศวกรมืออาชีพที่มีประสบการณ์โดยตรงที่จะช่วยท่านคำนวณและออกแบบให้ได้ผลลัพธ์ตามที่คาดหวัง
