ระบบระบายอากาศอุตสาหกรรม Air Ventilation by eyc-tech

Air Ventilation Solutions by eyc-tech

งานติดตั้งเซนเซอร์ eyc-tech สำหรับระบบระบายอากาศและบำบัดอากาศให้กับโรงงานแห่งหนึ่งในจังหวัดสมุทรปราการ

ลูกค้าผู้ให้บริการด้านการออกแบบระบบ HVAC และควบคุมได้ติดต่อมาเพื่อให้ทางทีมงานบริษัทช่วยเลือกหาเซนเซอร์สำหรับนำไปติดตั้งเข้ากับระบบ Air ventilation และบำบัดอากาศซึ่งติดตั้งเข้ากับห้องเคลือบสีพร้อมทั้งกรองสิ่งสกปรกก่อนจะปล่อยสู่บรรยากาศ โดยมีการควบคุมมอเตอร์ Blower และอุปกรณ์ต่างๆ รวมถึงติดตั้งเซนเซอร์มอนิเตอร์ค่าต่างๆ ตามเงื่อนไขที่ Owner ระบุ

ในโครงการนี้ทางลูกค้าได้เลือกที่จะติดตั้งเซนเซอร์จากแบรนด์ eyc-tech ผู้เชี่ยวชาญในการผลิตเซนเซอร์สำหรับระบบ HVAC และ Compressed air system โดยเฉพาะ โดยมีการติดตั้งเซนเซอร์ 3 ชนิดด้วยกันคือ

THS302 Duct type Temperature&Humidity sensor สำหรับวัดอุณหภูมิและความชื้นของอากาศที่ดูดจากห้องเคลือบสีก่อนปล่อยออก

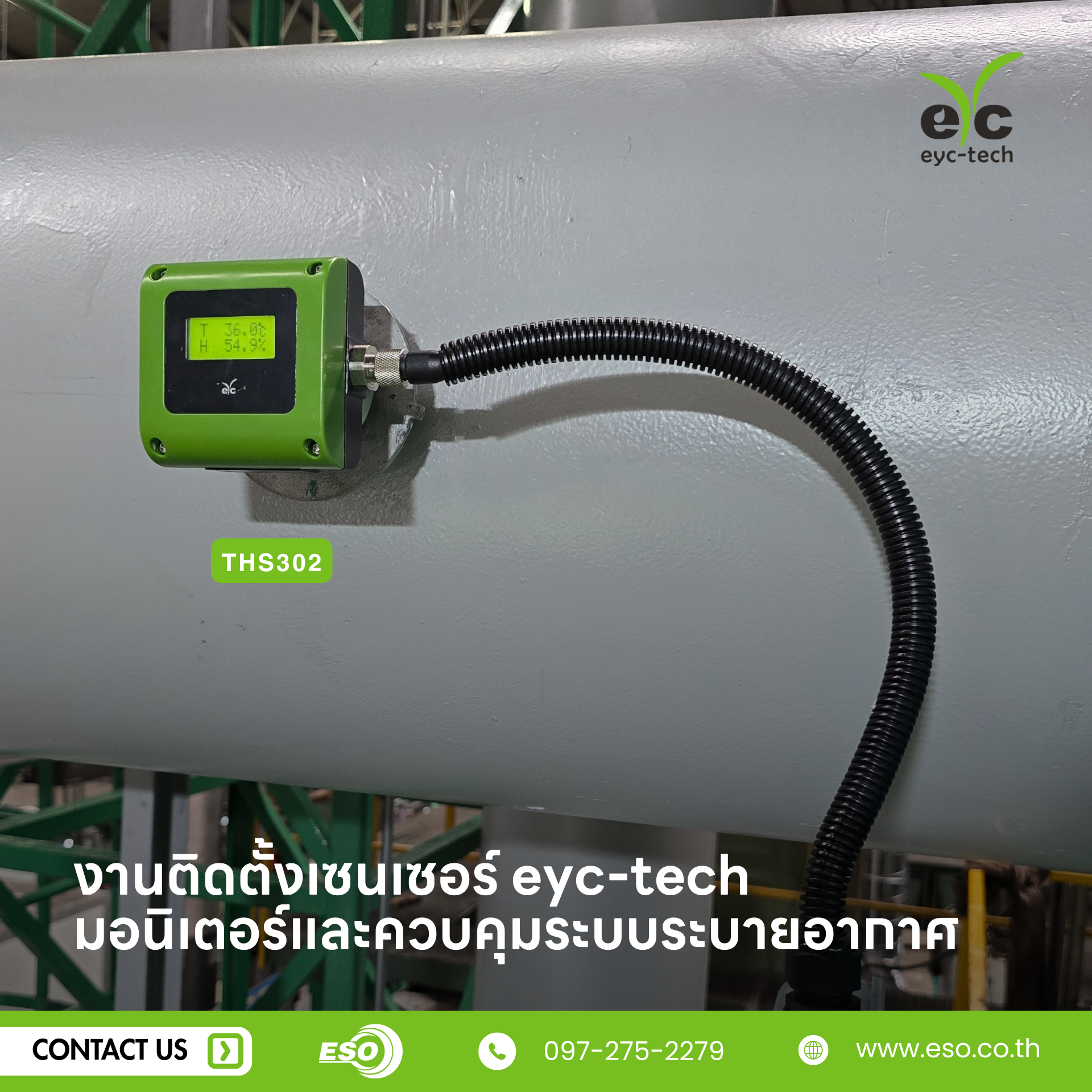

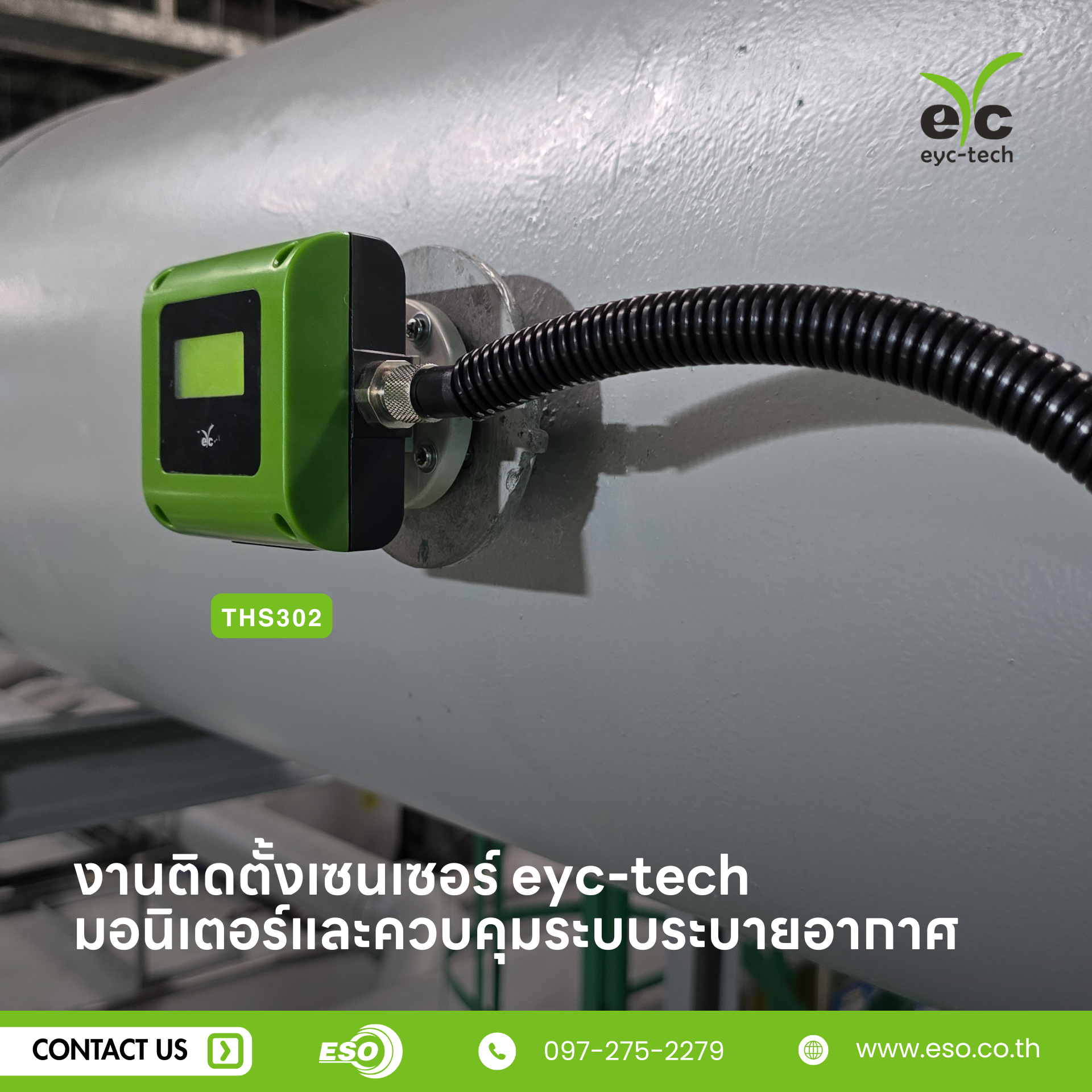

ตัวอย่างการติดตั้งเซนเซอร์วัดอุณหภูมิความชื้นรุ่น THS302 Duct type แบรนด์ eyc-tech

THS302 ที่ลูกค้านำไปติดตั้งมีทั้งสัญญาณอนาล็อก 4-20mA และ RS485 Modbus RTU ทำให้สามารถอ่านค่าพารามิเตอร์อื่นๆ เพิ่มเติมได้อีกอาทิ เช่น Dew point , Wet Bulb อุณหภูมิกะเปาะเปียก , Vapor pressure และอื่นๆ และให้ค่าความแม่นยสูงที่ ±0.2°C / ±1.8%RH ได้มาตรฐาน CE

FTS34 Duct type Air flow velocity sensor เซนเซอร์วัดความเร็วลมติดตั้งที่ปล่อง Stack ก่อนปล่อยออกซึ่งจะมีการควบคุมให้สัมพันธ์กันด้วย Motor blower

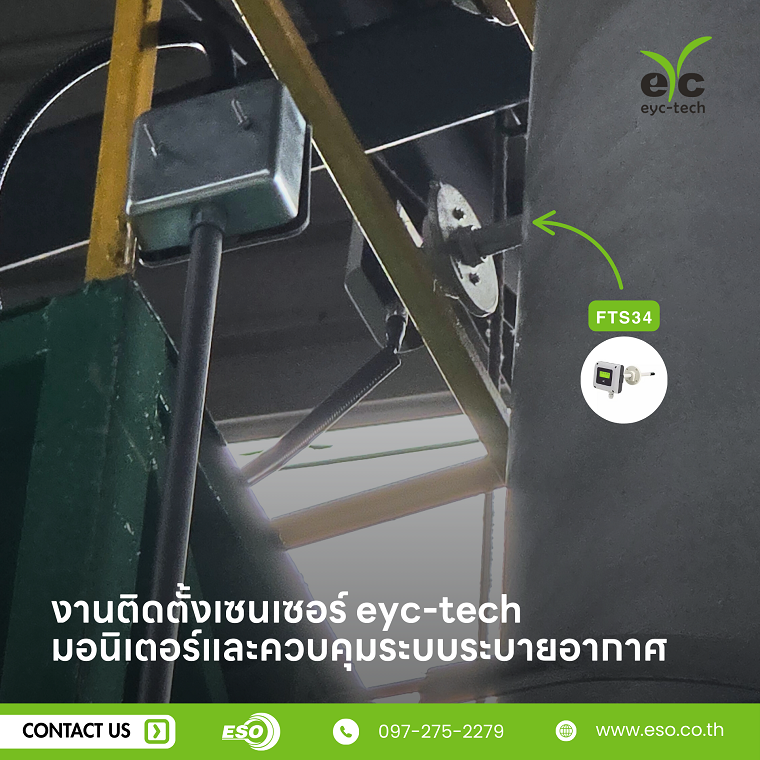

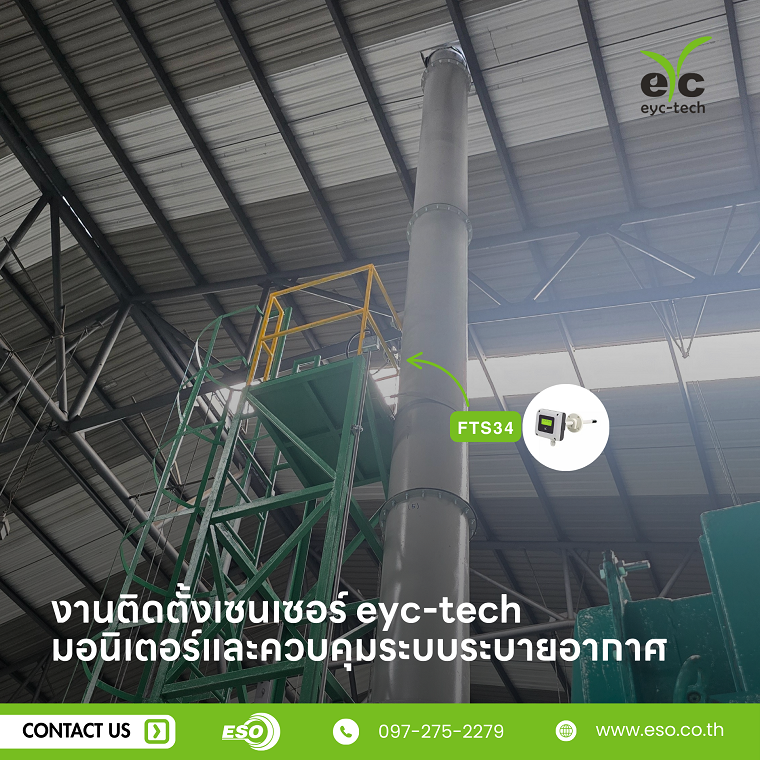

ภาพตัวอย่างการติดตั้ง Air Flow Sensor FTS34 แบรนด์ eyc-tech เข้ากับปล่อง Stack ระบายอากาศ

โดยรุ่น FTS34/35 จะเป็นรุ่นมาตรฐานราคาไม่แพงเหมาะกับงานอุตสาหกรรมที่หลากหลายสามารถระบุย่านวัดสูงสุดได้ถึง 40 m/s ติดตั้งเพื่อควบคุมระบบพัดลมให้มีการคอนโทรลความเร็วลมที่นิ่งตามมาตรฐานการระบายอากาศที่คำนวณออกแบบไว้

PMD330 Differential pressure sensor ในการติดตั้งเพื่อตรวจสอบและซ่อมบำรุงแผ่นฟิลเตอร์กรองอากาศที่ติดตั้งในระบบว่าอุดตันหรือเสื่อมประสิทธิภาพหรือไม่

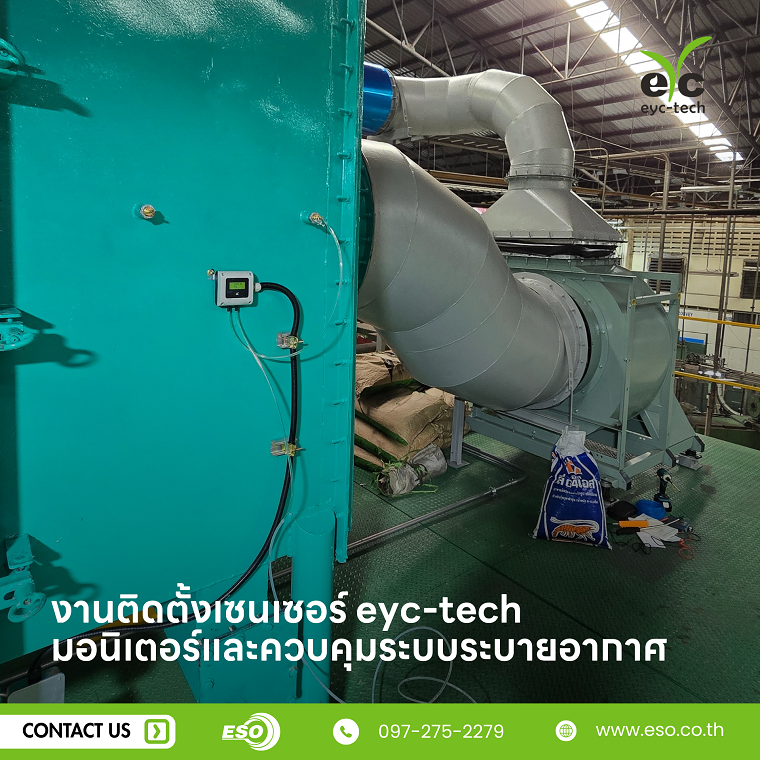

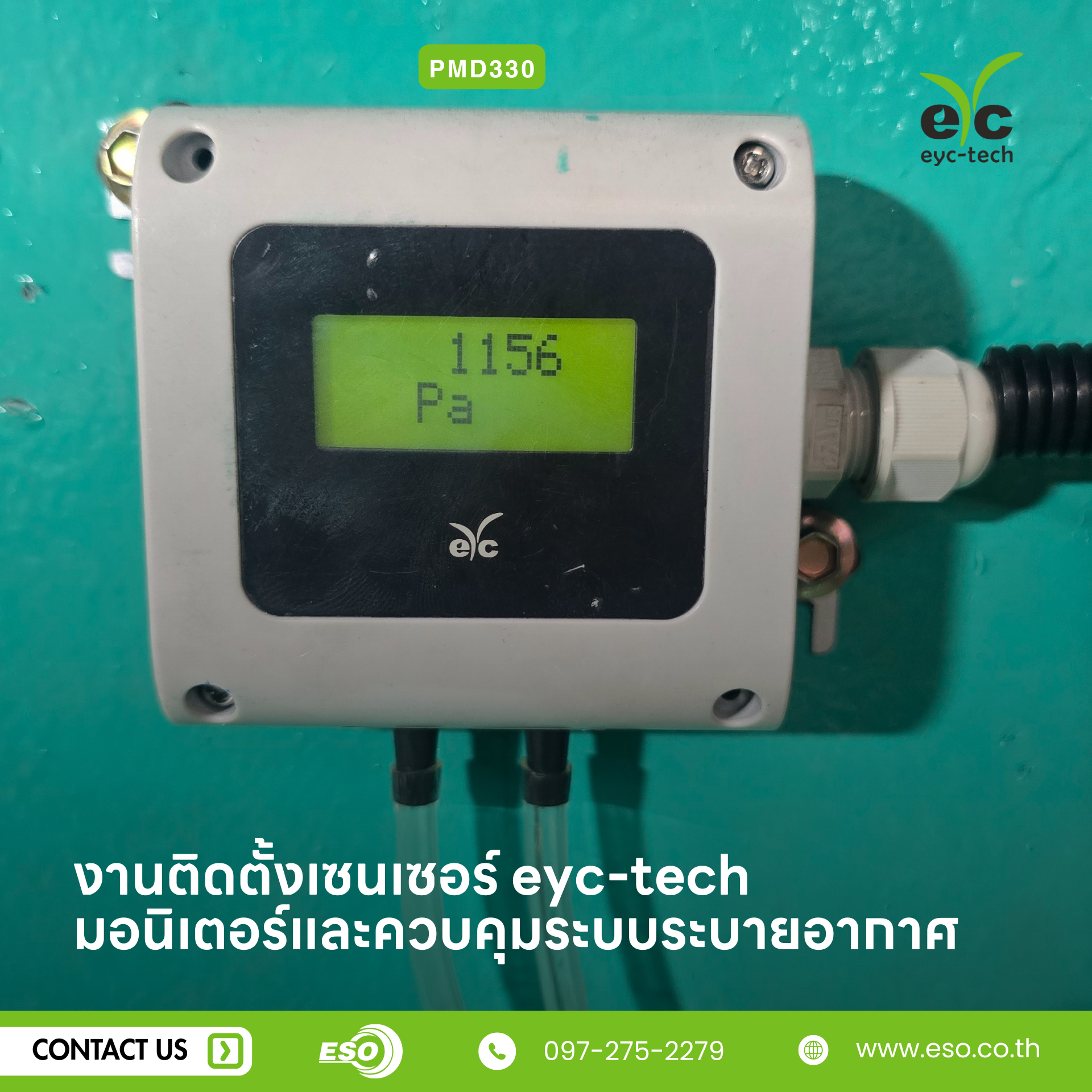

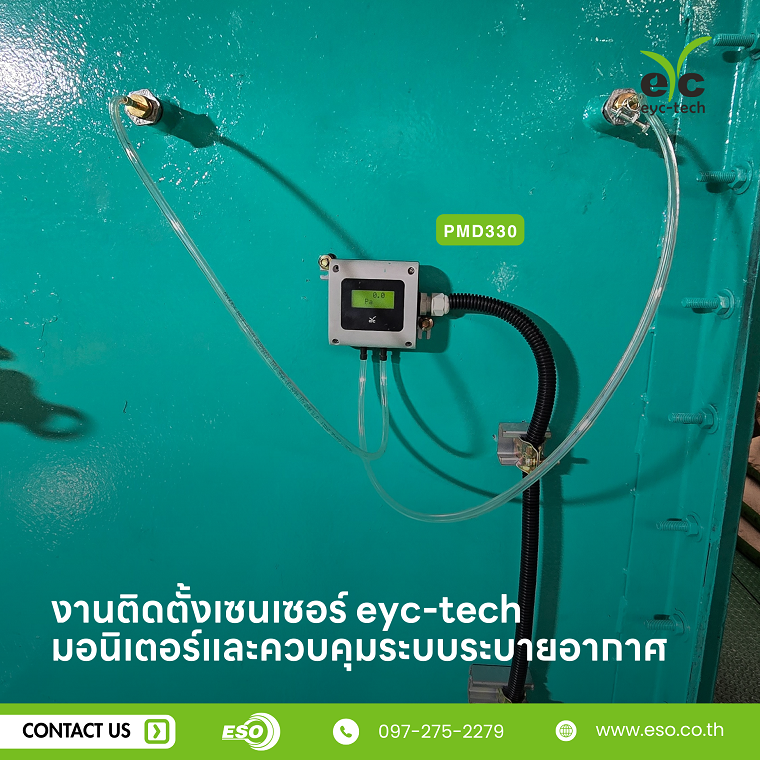

ภาพตัวอย่างการติดตั้งจริง Differential pressure transmitter PMD330 เข้ากับชุดฟิลเตอร์

เซนเซอร์ทั้งหมดนี้ลูกค้าเลือกเชื่อมต่อข้อมูลด้วย RS485 Modbus Protocol เพื่อลิ้งข้อมูลกับ PLC และแสดงผลบนจอ HMI ที่ลูกค้าออกแบบระบบเอาไว้ และทีมงานได้เข้า Service ตั้งค่าและทดสอบระบบรวมถึงใช้ซอฟท์แวร์จาก eyc-tech ในการคาริเบรตที่หน้างานเพิ่มเติมเพื่อให้ตรงกับเครื่องมือวัดของทางลูกค้าเอง

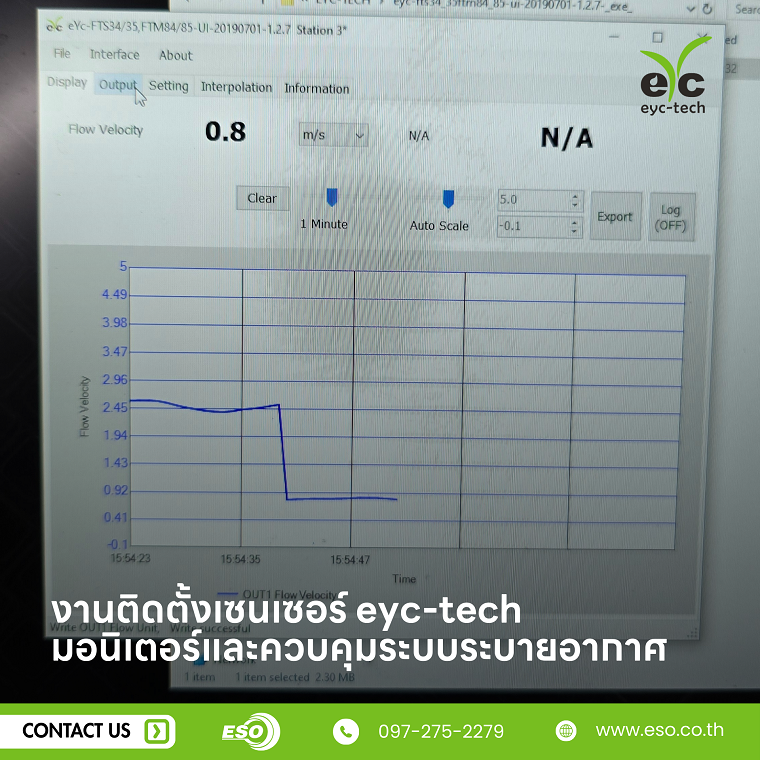

Software eyc-tech สามารถโหลดได้ฟรีและเชื่อมต่อกับเซนเซอร์ของทาง eyc-tech ได้ผ่าน RS485

ซอฟท์แวร์ที่ทาง eyc-tech มีมาให้นั้นช่วยลูกค้าและผู้ใช้งานได้อย่างมากในการมอนิเตอริ่งเทียบกับระบบควบคุม สามารถตรวจสอบข้อมูลการตั้งค่าต่างๆของเซนเซอร์ได้ง่าย อีกทั้งยังสามารถปรับตั้งคาริเบรทเซนเซอร์ได้ตามเครื่องมือวัดที่นำมาเทียบค่า

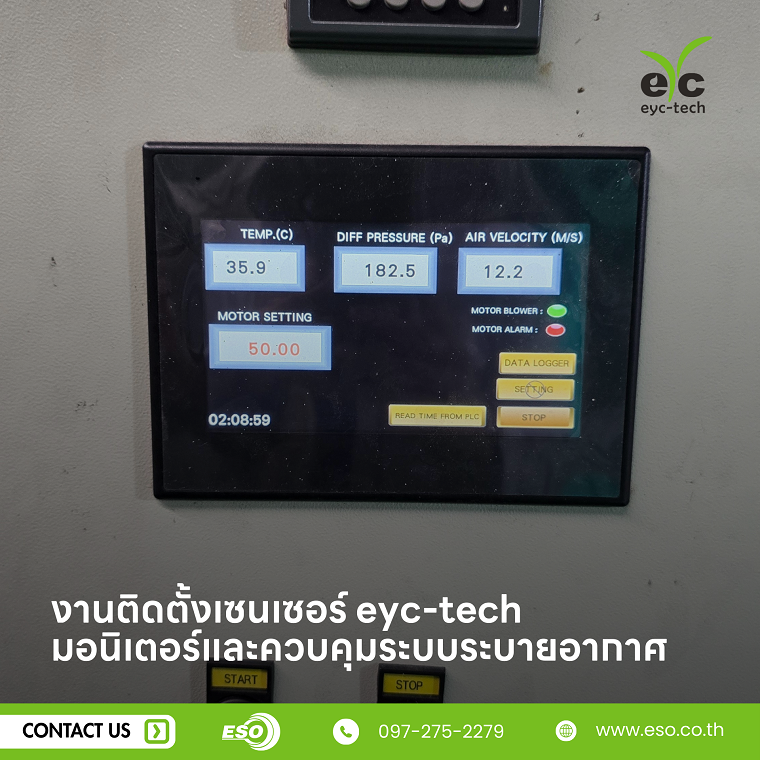

หน้าจอ HMI ที่ผู้ใช้งานนำมาเชื่อมต่อข้อมูลกับเซนเซอร์ต่างๆผ่านช่องสัญญาณ RS485

ขอขอบพระคุณลูกค้าที่ไว้วางใจเลือกใช้สินค้าและบริการจากทาง บริษัท อีเอสโอ เทค จำกัด
eyc-tech เซนเซอร์ที่ผู้ออกแบบระบบ HVAC , Cleanroom และ Compressed air system ไว้วางใจเลือกใช้งาน
